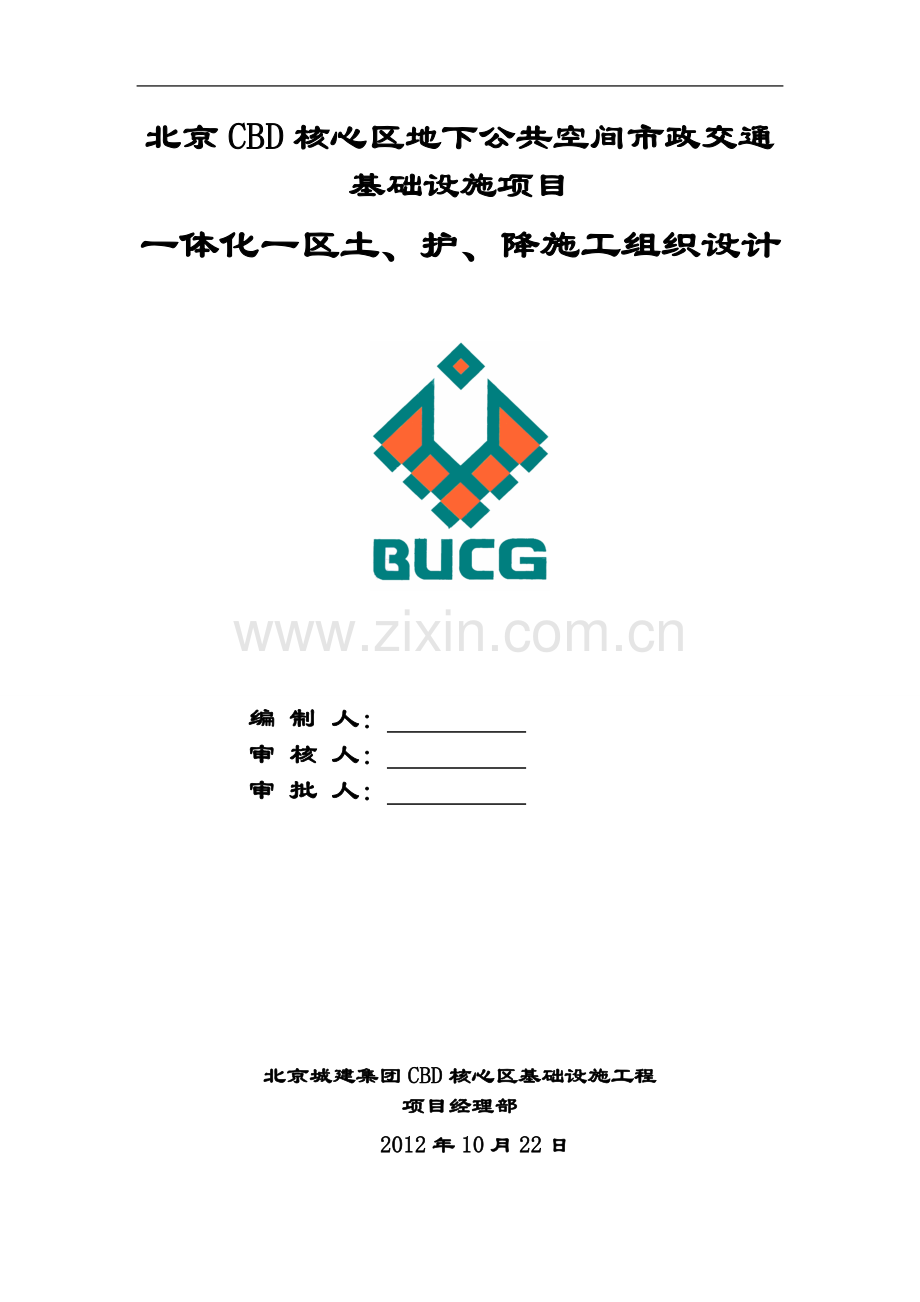

北京CBD核心区地下公共空间市政交通基础设施项目
一体化一区土、护、降施工组织设计

编 制 人：
审 核 人：
审 批 人：

北京城建集团CBD核心区基础设施工程
项目经理部
2012年10月22日

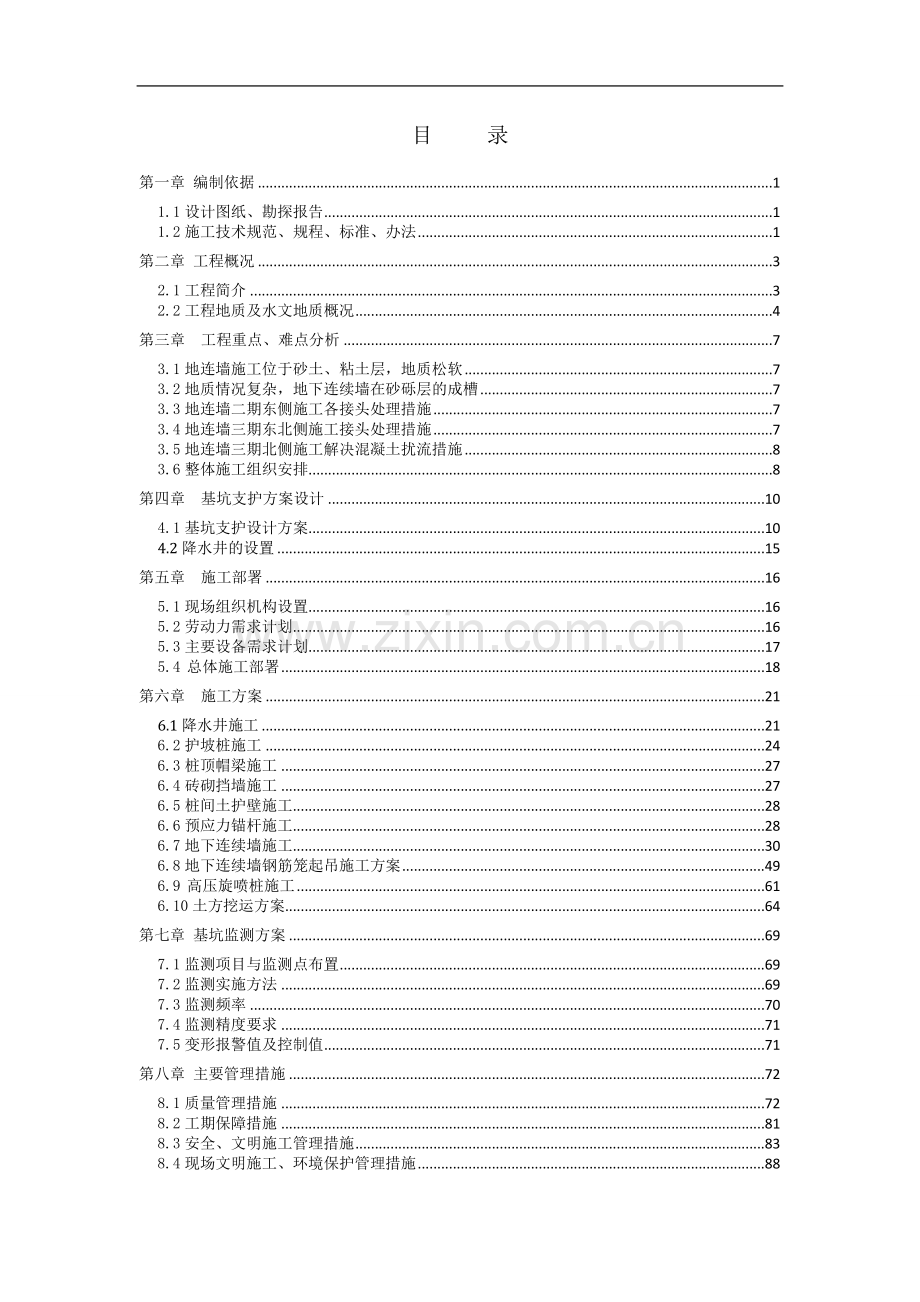

目 录
第一章 编制依据 1
1.1设计图纸、勘探报告 1
1.2施工技术规范、规程、标准、办法 1
第二章 工程概况 3
2.1工程简介 3
2.2工程地质及水文地质概况 4
第三章 工程重点、难点分析 7
3.1地连墙施工位于砂土、粘土层，地质松软 7
3.2地质情况复杂，地下连续墙在砂砾层的成槽 7
3.3地连墙二期东侧施工各接头处理措施 7
3.4地连墙三期东北侧施工接头处理措施 7
3.5地连墙三期北侧施工解决混凝土扰流措施 8
3.6整体施工组织安排 8
第四章 基坑支护方案设计 10
4.1基坑支护设计方案 10
4.2降水井的设置 15
第五章 施工部署 16
5.1现场组织机构设置 16
5.2劳动力需求计划 16
5.3主要设备需求计划 17
5.4 总体施工部署 18
第六章 施工方案 21
6.1降水井施工 21
6.2护坡桩施工 24
6.3桩顶帽梁施工 27
6.4砖砌挡墙施工 27
6.5桩间土护壁施工 28
6.6预应力锚杆施工 28
6.7地下连续墙施工 30
6.8地下连续墙钢筋笼起吊施工方案 49
6.9 高压旋喷桩施工 61
6.10土方挖运方案 64
第七章 基坑监测方案 69
7.1监测项目与监测点布置 69
7.2监测实施方法 69
7.3监测频率 70
7.4监测精度要求 71
7.5变形报警值及控制值 71
第八章 主要管理措施 72
8.1质量管理措施 72
8.2工期保障措施 81
8.3安全、文明施工管理措施 83
8.4现场文明施工、环境保护管理措施 88
8.5现场消防安全管理措施 91
8.6雨季施工管理措施 92
第九章 应急预案 96
9.1紧急情况的处理措施、预案以及抵抗风险的措施 96
9.2施工应急措施 101
附图：
一区一体化施工基坑工程支护平面图
一期施工场地平面布置图
二期施工场地平面布置图
三期施工场地平面布置图
一体化一区连续墙编号图
连续墙施工场地硬化区域平面图
1-1支护段剖面图
1-1支护段地下连续墙详图
2-2支护段剖面图
2-2支护段地下连续墙详图
3-3支护段（东侧）
5-5支护段剖面图
5-5支护段地下连续墙详图
6-6支护段剖面图
6-6支护段地下连续墙详图
7-7支护段剖面图
7-7支护段地下连续墙详图
8-8支护段剖面图
8-8支护段地下连续墙详图
9-9支护段剖面图
9-9支护段地下连续墙详图
10-10支护段剖面图
10-10支护段地下连续墙详图
11-11支护段剖面图
12-12支护段剖面图
13-13支护段剖面图
土方开挖阶段(-13m)平面图
土方开挖阶段(-30.5m)平面图
1-1支护段（北侧）
一区一体化施工基坑监测平面图
第一章 编制依据
1.1设计图纸、勘探报告
名 称
备 注
日 期
岩土工程初步勘查报告

2010年12月31日
岩土工程勘查报告

2011年1月18日
土、护、降施工组织设计

2011年1月6日
建筑专业图纸
电子版
2011年2月
北京市建筑设计院提供的结构图

2012年1月20日
1.2施工技术规范、规程、标准、办法
类别
规范、规程、标准及办法名称
编号
规
范
规
程
1.《锚杆喷射混凝土支护技术规范》
GB50086-2001
2.《建筑桩基技术规范》
JGJ 94-2008
3.《混凝土结构施工验收规范》
GB50204-2002
4.《建筑与市政降水工程技术规范》
JGJ/T 111-98
5.《基坑土钉支护技术规程》
CECS 96:97
6.《岩土锚杆（索）技术规程》
CECS 22:2005
7.《加筋水泥土桩锚支护技术规程》
CECS 147:2004
8.《北京地区建筑地基基础勘察设计规范》
DBJ11－501－2009
9.《建筑基坑工程监测技术规范》
GB50497-2009
10.《地下连续墙施工规程》
DG/TJ08-2073-2010
11.《建筑基坑支护技术规程》
JGJ120-99
12.《建筑基坑支护技术规程》
DB11/489-2007
13.《基坑土钉支护技术规程》
CECS96:97
14.《建筑地基基础设计规范》
GB5007-2002
15.《建筑地基基础工程施工质量验收规范》
GB50202-2002
16.《建筑工程施工质量验收统一标准》
GB50300-2001
17.《砌体工程施工质量验收规范》
GB50203-2002
18.《混凝土强度检验评定标准》
GB/T50107-2010
19.《工程测量规范》
GBJ50026-2007
20.《建筑与市政降水工程技术规范》
JGJ/T111-98
21.《钢筋焊接及验收规范》
JGJ18-2003
22.《预应力筋用锚具、夹具和连接器应用技术规程》
JGJ85-2010
23.《混凝土质量控制标准》
GB50164-92
24.《钢筋焊接网混凝土结构技术规程》
JGJ/T114-2003
25.《钢筋机械连接通用技术规程》
JGJ107-2010
26.《砌体工程施工及验收规范》
GB50203-2002
27.《建筑工程冬期施工规程》
JGJ104-2011
28.《施工现场临时用电安全技术规范》
JGJ46-2005
26.《建筑机械使用安全技术规程》
JGJ33-2001
30.《建筑工程资料管理规程》
DB11/T695-2009
31.《建设工程检测试验管理规程》
DB11/T386-2006
32.《建筑砂浆基本性能试验方法》
JGJ70-2009
33.《建筑桩基检测技术规程》
JGJ106－2003
34.《水泥取样方法》
GB/T12573-2008
35.《砌体工程现场检测技术标准》
GB/T50315-2000
第二章 工程概况
2.1工程简介
2.1.1工程简介
CBD核心区一体化一区现场地面高程约为39.0m，一体化一区由Z-1a、Z-2a、Z-1b、Z-2b四地块组成，共分东区、西区两个施工段。设计±0.00标高为37.35m。

现场平面位置图
Z-1a地块，国际期货地块，其地块南北长84m，东西长105m，总面积8820平米。
Z-2a，阳光财险地块，其地块南北长75m，东西平均长105m，总面积7875平米。
Z-1b地块，清华大学地块，其地块南北长85m，东西长105m，总面积8925平米。
Z-2b，三星生命地块，其地块南北长76m，东西平均长105m，总面积7980平米。
2.1.2基坑工程设计概况
1）地下水处理设计
基坑地下水控制采用“地下连续墙帷幕止水”的地下水控制方案，为确保地下水位以下锚杆施工质量及应急处理，于南侧、北侧和西侧帷幕外设置降水井。
2)基坑支护设计
按照基坑部位、周边环境情况以及地质条件等情况的不同，共划分为13个支护剖面。
北侧1-1剖面支护形式：采用"地下连续墙+预应力锚杆"支护体系。
北侧2-2剖面支护形式：采用"地下连续墙+预应力锚杆"支护体系。
东侧3-3剖面支护形式：采用"基础桩（护坡桩）+旋喷桩"支护体系。
东侧4-4剖面支护形式：借用管廊底已施工地下连续墙，地连墙与管廊基础底板相连共同形成支护体系。
东侧5-5剖面支护形式：地连墙伸入与管廊基础底板相连共同形成支护体系。
南侧6-6剖面支护形式：采用"地下连续墙+预应力锚杆"支护体系。
南侧7-7剖面支护形式：采用"地下连续墙+预应力锚杆"支护体系。
南侧8-8剖面支护形式：采用"地下连续墙+预应力锚杆"支护体系。
西侧9-9剖面支护形式：采用"地下连续墙+预应力锚杆"支护体系。
西侧10-10剖面支护形式：采用"地下连续墙+预应力锚杆"支护体系。
11-11剖面支护形式：采用直径为800mm钻孔灌注桩形成"悬臂桩"支护体系。
12-12剖面支护形式：采用直径为800mm钻孔灌注桩以及桩间预应力锚杆形成"桩锚"支护体系。
13-13剖面支护形式：采用直径为800mm钻孔灌注桩形成"悬臂桩"支护体系。
2.2工程地质及水文地质概况
2.2.1工程地质概况
根据本工程岩土工程初步勘查报告的现场钻探，原位测试及室内土工试验成果，按地层沉积年代，成因类型，将拟建场地地面以下61.00m深度范围内的地层划分为人工堆积层和第四纪沉积层两大类，并按地层岩性及其物理性质指标进一步划分为10个大层，分述如下：
表层为人工堆积层之一般厚度为1.10～2.90m的房渣土、碎石填土①层及粘质粉土素填土、粉质粘土素填土①1层，局部22#钻孔位于原施工肥槽内，该位置处人工回填土层厚度为4.80m。
人工堆积层以下为第四纪沉积的粘质粉土、砂质粉土②层，粉质粘土、粘质粉土②1层，粘质粉土、砂质粉土②2层及粉砂、细砂②3层；粉质粘土、粘质粉土③层，粘质粉土、砂质粉土③1层，粘土、重粉质粘土③2层及细砂、粉砂③3层；圆砾、卵石④层，细砂、中砂④1层及砂质粉土、粘质粉土④2层；粉质粘土、粘质粉土⑤层，粘土、重粉质粘土⑤1层及粘质粉土、砂质粉土⑤2层；卵石、圆砾⑥层，细砂、中砂⑥1层及粘质粉土、砂质粉土⑥2层；粘土、重粉质粘土⑦层，粘质粉土、砂质粉土⑦1层及粉质粘土、粘质粉土⑦2层；卵石、圆砾⑧层、中砂、细砂⑧1层及重粉质粘土⑧2层；粉质粘土、粘质粉土⑨层，粘土、重粉质粘土⑨1层及粘质粉土、砂质粉土⑨2层；中砂、细砂⑩层及砂质粉土、粘质粉土⑩1层。地质剖面图见下图：

北侧连续墙长36m，顶标高为35.35m,底标高为2.35m

南侧、西侧连续墙长28.5m，顶标高为22.85m,底标高为-5.65m。

南侧、西侧加深段连续墙长23.2m，顶标高为17.55m,底标高为-5.65m。

东侧连续墙长16.8m，顶标高为11.15m,底标高为-5.65m。

地质剖面图
2.2.2水文地质概况
本工程拟建场区位于北京市区浅层地下水水文地质分区的IIb亚区。根据勘察实测水位情况，结合“北京市区浅层地下水长期观测网”的资料和IIb亚区水文地质特征分析，拟建场区所在的IIb区地表下60m左右的深度范围内一般分布有3层浅层地下水：除第1层地下水分布于第4大层的砂、卵石层中，地下水类型为层间潜水；第2层地下水为分布于第6大层的砂、卵石层中，地下水类型为承压水。第3层地下水分布于第8大层的砂、卵石层中，地下水类型为承压水。
序号
地下水类型
钻探中实测地下水稳定水位
含水层
水位埋深
水位标高
1
层间水
16.0～17.60
20.70～21.42
第4大层
2
承压水
20.80～22.50
15.24～17.50
第6大层
3
承压水
24.00～26.10
11.87～13.92
第8大层
场区层间潜水的天然动态类型属渗入－迳流型。主要接受地下迳流补给，以地下迳流为主要排泄方式。层间潜水的年度变化规律为11月份～来年3月份水位较高，其他月份相对较低，近3～5年其水位年变化幅度一般在1m～2m左右。
拟建场区承压水天然动态类型属渗入－迳流型，主要接受地下水侧向迳流及越流等方式补给，以地下水侧向迳流及人工开采为主要排泄方式；其水位年动态变化规律一般为：11月份～来年3月份水位较高，其它月份水位相对较低，其水位年变幅一般为1～3m。

第三章 工程重点、难点分析
3.1地连墙施工位于砂土、粘土层，地质松软
南侧、西侧地连墙施工标高为-13m，位于④1细中砂，东侧地连墙施工标高为-22m，位于⑤粉质粘土、重粉质粘土层，根据地质勘察报告，此两层土松软、潮湿，重型车辆、设备正常行走困难，地连墙施工前将地面进行600mm厚碎石回填处理（粒径不小于20mm），面层铺设20cm厚C25砼。
3.2地质情况复杂，地下连续墙在砂砾层的成槽
本工程地连墙成孔地层主要为砂卵石层，地下连续墙在砂砾层成槽：
当通过砂砾层时，砂砾层渗透系数较大，成槽时将造成时大量的地下水涌入，稀释槽段内护壁泥浆，危及槽壁安全。因此，在地下连续墙在砂砾层的成槽时，在成槽过程中，导杆应垂直槽段，抓斗张开入槽抓土，严禁迅速下斗，快速提升，以防破坏槽壁和坍塌；向导槽内输入新鲜的泥浆，并提高泥浆粘度和密度，并备堵漏材料，及时补浆和堵漏，使槽内泥浆保持正常液面，泥浆密度控制在1.06～1.08g/cm3，并可适当加入加重剂，防止槽壁坍塌。
3.3地连墙二期东侧施工各接头处理措施
5-5剖面地下连续墙上顶标高为-26.2m，4-4剖面地下连续墙上顶标高为-26.2m（现阶段未施工，但此交界处存在L型转弯），6-6剖面地下连续墙上顶标高为-14.5m与5-5剖面地下连续墙上顶标高高差为11.7m，此两处存在地连墙施工接头问题。
（1）、4-4剖面与5-5剖面接头处理：因4-4剖面早于5-5剖面先施工，在其加工D3-1副地连墙钢筋笼时，由原来的L型钢筋笼更改为T型钢筋笼，其与5-5剖面接头的位置设置“母的接头”，以便5-5剖面施工时进行接头处理。
（2）、5-5剖面与6-6剖面接头（B1-6与C2-5）处理，C2-5先施工，B1-6后期采用正常的接头方式进行接头处理。
3.4地连墙三期东北侧施工接头处理措施
3-3剖面的咬合桩的桩顶标高为-26.2m，2-2剖面地连墙的上顶标高为-2.00m，由-2.00m至+1.00m采用挡土墙的支护方式。
一体化一区东侧紧邻金和路北管廊，金和路北管廊现况土方已开挖至-22.00m；2-2剖面地连墙的施工位置为+1.00米（现况标高），施工作业面高差为23.00m。将导致地连墙抓槽过程中，可能导致金和路北管廊西北角部位边坡漏浆，以至边坡失稳倒塌。
采取的措施为：采取布设咬合桩的形式（咬合桩的布设为自金河路北管廊北侧护坡桩桩位向西布设），布设护坡桩4根，素混凝土桩4根。桩径1.00m，间距1.6m，咬合200mm。具体见附图4。
3.5地连墙三期北侧施工解决混凝土扰流措施
一区一体化北侧地连墙钢筋笼接头采用“工”字钢的接头形式，地连墙施工过程之中，灌注混凝土时，混凝土通过“工”字钢接头流向临槽产生混凝土的绕流现象。解决措施如下：
（1）、工字钢的内外侧采用1.2m*0.03mm的铁皮加固在钢筋笼上，铁皮的一端进入工字钢200mm，另外一端预留1000mm宽的铁皮，使用Ø8或Ø10的钢筋对其进行点焊加固。
（2）、铁皮位于工字钢与钢筋笼钢筋的中间部位，与工字钢的连接采用点焊的连接形式。
（3）、具体详细做法见下图：（工字钢接头部位钢筋笼加工）。

3.6整体施工组织安排
综合考虑一体化一区施工，对其余部位施工存在以下影响：
（1）一体化一区地块连续墙施工，施工分三期进行，施工工序相对复杂，占用场地较大。
（2）一体化一区一期（南侧）地下连续墙施工，需要与景辉街西管廊基础桩施工协调同步进行。
（3）一体化一区二期（西侧、东侧）地下连续墙施工，西侧需要与交通大厅管廊支护及基础施工协调同步进行。
（4）一体化一区三期（北侧）地下连续墙施工，需将现场围挡外移，重新布设施工场地，与土方、管廊结构施工同步进行。
总之，一体化一区内施工各工序交叉施工，需根据现场实际情况随时调整场地平面布置，以满足三边施工的要求。

第四章 基坑支护方案设计
4.1基坑支护设计方案
根据Z1a、Z1b、Z2a、Z2b地块与地下空间周边条件、基坑开挖深度及相对关系，Z1、Z2地块外围除东北角（3-3剖面）采用“基础桩（护坡桩）+旋喷桩”支护体系外，其余部位采用“地下连连续墙+预应力锚杆”支护体系，地块之间高差部位（11-11剖面、12-12剖面、13-13剖面）采用“护坡桩+预应力锚杆”支护体系，具体设计情况如下:
4.1.1 北侧1-1剖面支护形式
本支护段位于基坑北侧，采用"地下连续墙+预应力锚杆"支护体系。挡土结构地下连续墙长为36.00m，墙厚为800mm，墙身混凝土强度等级为C40。挡土结构地下连续墙上设7排预应力锚杆，锚杆成孔孔径150mm。具体支护参数详见下表：
【表4.1-1 Z1a、Z1b、Z2a、Z2b地块1-1剖面预应力锚杆设计参数一览表】
桩支护设计参数
基本参数
地下连续墙墙厚800mm，墙身混凝土等级为C40
第一排锚杆
锚杆长度26m，自由段14.5m，直径150mm，间距1.5m，角度15度，设计拉力365KN，锁定值290KN，内设2根7Φ5（1860级）钢绞线。
第二排锚杆
锚杆长度24m，自由段12m，直径150mm，间距1.5m，角度15度，设计拉力550KN，锁定值440KN，内设3根7Φ5（1860级）钢绞线。
第三排锚杆
锚杆长度23m，自由段10.5m，直径150mm，间距1.5m，角度15度，设计拉力735KN，锁定值585KN，内设4根7Φ5（1860级）钢绞线。
第四排锚杆
锚杆长度23m，自由段8m，直径150mm，间距1.5m，角度15度，设计拉力905KN，锁定值725KN，内设5根7Φ5（1860级）钢绞线。
第五排锚杆
锚杆长度29m，自由段7m，直径150mm，间距1.5m，角度15度，设计拉力1100KN，锁定值880KN，内设6根7Φ5（1860级）钢绞线。
第六排锚杆
锚杆长度22m，自由段5m，直径150mm，间距1.5m，角度15度，设计拉力1100KN，锁定值880KN，内设6根7Φ5（1860级）钢绞线。
第七排锚杆
锚杆长度18m，自由段5m，直径150mm，间距1.5m，角度15度，设计拉力850KN，锁定值680KN，内设5根7Φ5（1860级）钢绞线。
说明：锚杆注浆材料为P.O42.5水泥浆，水灰比为0.45~0.5。
4.1.2 北侧2-2剖面支护形式
本支护段位于基坑北侧，采用"地下连续墙+预应力锚杆"支护体系。挡土结构地下连续墙长为36.00m，墙厚为800mm，墙身混凝土强度等级为C40。挡土结构地下连续墙上设5排预应力锚杆，锚杆成孔孔径150mm。具体支护参数详见下表：
【表4.1-2 Z1a、Z1b、Z2a、Z2b地块2-2剖面预应力锚杆设计参数一览表】
桩支护设计参数
基本参数
地下连续墙墙厚800mm，墙身混凝土等级为C40
第一排锚杆
锚杆长度25m，自由段13.5m，直径150mm，间距1.5m，角度15度，设计拉力430KN，锁定值345KN，内设2根7Φ5（1860级）钢绞线。
第二排锚杆
锚杆长度23m，自由段11m，直径150mm，间距1.5m，角度15度，设计拉力550KN，锁定值440KN，内设3根7Φ5（1860级）钢绞线。
第三排锚杆
锚杆长度20m，自由段8.5m，直径150mm，间距1.5m，角度15度，设计拉力730KN，锁定值585KN，内设4根7Φ5（1860级）钢绞线。
第四排锚杆
锚杆长度29m，自由段5m，直径150mm，间距1.5m，角度15度，设计拉力1020KN，锁定值815KN，内设5根7Φ5（1860级）钢绞线。
第五排锚杆
锚杆长度22m，自由段5m，直径150mm，间距1.5m，角度15度，设计拉力920KN，锁定值735KN，内设6根7Φ5（1860级）钢绞线。
说明：锚杆注浆材料为P.O42.5水泥浆，水灰比为0.45~0.5。
4.1.3 东侧3-3剖面支护形式
本支护段位于基坑东侧，采用"基础桩（护坡桩）+旋喷桩"支护体系。本段在原设计管廊基础桩和护坡桩中设置高压旋喷桩，共同形成止水帷幕，并与其他支护段止水帷幕封闭。素支护桩直径1.0m，顶标高为-26.20m，底标高为-38.00m，且进入粘土、重粉质粘土7层不小于2.0m。
4.1.4 东侧4-4剖面支护形式
本支护段位于基坑东侧，借用管廊底已施工地下连续墙，地连墙与管廊基础底板相连共同形成支护体系。地下连续墙墙厚800mm。
4.1.5 东侧5-5剖面支护形式
本支护段位于基坑东侧，地连墙伸入与管廊基础底板相连共同形成支护体系。挡土结构地下连续墙长为16.80m，地下连续墙墙厚800mm，墙身混凝土强度等级为C40。锚杆注浆材料为P.O42.5水泥浆，水灰比为0.45～0.50。
4.1.6 南侧6-6剖面支护形式
本支护段位于基坑南侧，采用"地下连续墙+预应力锚杆"支护体系。挡土结构地下连续墙长为28.5m，墙厚为800mm，墙身混凝土强度等级为C40。挡土结构地下连续墙上设3排预应力锚杆，锚杆成孔孔径150mm。具体支护参数详见下表：
【表4.1-3 Z1a、Z1b、Z2a、Z2b地块6-6剖面预应力锚杆设计参数一览表】
桩支护设计参数
基本参数
地下连续墙墙厚800mm，墙身混凝土等级为C40
第一排锚杆
锚杆长度26m，自由段8.5m，直径150mm，间距1.5m，角度15度，设计拉力430KN，锁定值345KN，内设3根7Φ5（1860级）钢绞线。
第二排锚杆
锚杆长度26m，自由段6.5m，直径150mm，间距1.5m，角度15度，设计拉力725KN，锁定值580KN，内设4根7Φ5（1860级）钢绞线。
第三排锚杆
锚杆长度16m，自由段5m，直径150mm，间距1.5m，角度15度，设计拉力720KN，锁定值575KN，内设4根7Φ5（1860级）钢绞线。
说明：锚杆注浆材料为P.O42.5水泥浆，水灰比为0.45~0.5。
4.1.7 南侧7-7剖面支护形式
本支护段位于基坑南侧，采用"地下连续墙+预应力锚杆"支护体系。挡土结构地下连续墙长为23.2m，墙厚为800mm，墙身混凝土强度等级为C40。挡土结构地下连续墙上设2排预应力锚杆，锚杆成孔孔径150mm。具体支护参数详见下表：
【表4.1-4 Z1a、Z1b、Z2a、Z2b地块7-7剖面预应力锚杆设计参数一览表】
桩支护设计参数
基本参数
地下连续墙墙厚800mm，墙身混凝土等级为C40
第一排锚杆
锚杆长度18m，自由段6m，直径150mm，间距1.5m，角度15度，设计拉力460KN，锁定值365KN，内设3根7Φ5（1860级）钢绞线。
第二排锚杆
锚杆长度15m，自由段5m，直径150mm，间距1.5m，角度15度，设计拉力525KN，锁定值420KN，内设3根7Φ5（1860级）钢绞线。
说明：锚杆注浆材料为P.O42.5水泥浆，水灰比为0.45~0.5。
4.1.8 南侧8-8剖面支护形式
本支护段位于基坑南侧，采用"地下连续墙+预应力锚杆"支护体系。挡土结构地下连续墙长为28.5m，墙厚为800mm，墙身混凝土强度等级为C40。挡土结构地下连续墙上设3排预应力锚杆，锚杆成孔孔径150mm。具体支护参数详见下表：
【表4.1-5 Z1a、Z1b、Z2a、Z2b地块8-8剖面预应力锚杆设计参数一览表】
桩支护设计参数
基本参数
地下连续墙墙厚800mm，墙身混凝土等级为C40
第一排锚杆
锚杆长度25m，自由段8.5m，直径150mm，间距1.5m，角度15度，设计拉力405KN，锁定值320KN，内设3根7Φ5（1860级）钢绞线。
第二排锚杆
锚杆长度23m，自由段6m，直径150mm，间距1.5m，角度15度，设计拉力610KN，锁定值490KN，内设4根7Φ5（1860级）钢绞线。
第三排锚杆
锚杆长度18m，自由段5m，直径150mm，间距1.5m，角度15度，设计拉力690KN，锁定值550KN，内设4根7Φ5（1860级）钢绞线。
说明：锚杆注浆材料为P.O42.5水泥浆，水灰比为0.45~0.5。
4.1.9 西侧9-9剖面支护形式
本支护段位于基坑西侧，采用"地下连续墙+预应力锚杆"支护体系。挡土结构地下连续墙长为28.5m，墙厚为800mm，墙身混凝土强度等级为C40。挡土结构地下连续墙上设3排预应力锚杆，锚杆成孔孔径150mm。具体支护参数详见下表：
【表4.1-6 Z1a、Z1b、Z2a、Z2b地块9-9剖面预应力锚杆设计参数一览表】
桩支护设计参数
基本参数
地下连续墙墙厚800mm，墙身混凝土等级为C40
第一排锚杆
锚杆长度25m，自由段8.5m，直径150mm，间距1.5m，角度15度，设计拉力405KN，锁定值320KN，内设3根7Φ5（1860级）钢绞线。
第二排锚杆
锚杆长度23m，自由段6m，直径150mm，间距1.5m，角度15度，设计拉力610KN，锁定值490KN，内设4根7Φ5（1860级）钢绞线。
第三排锚杆
锚杆长度18m，自由段5m，直径150mm，间距1.5m，角度15度，设计拉力690KN，锁定值550KN，内设4根7Φ5（1860级）钢绞线。
说明：锚杆注浆材料为P.O42.5水泥浆，水灰比为0.45~0.5。
4.1.10 西侧10-10剖面支护形式
本支护段位于基坑西侧，采用"地下连续墙+预应力锚杆"支护体系。挡土结构地下连续墙长为23.2m，墙厚为800mm，墙身混凝土强度等级为C40。挡土结构地下连续墙上设2排预应力锚杆，锚杆成孔孔径150mm。具体支护参数详见下表：
【表4.1-6 Z1a、Z1b、Z2a、Z2b地块10-10剖面预应力锚杆设计参数一览表】
桩支护设计参数
基本参数
地下连续墙墙厚800mm，墙身混凝土等级为C40
第一排锚杆
锚杆长度17m，自由段5.5m，直径150mm，间距1.5m，角度15度，设计拉力425KN，锁定值340KN，内设3根7Φ5（1860级）钢绞线。
第二排锚杆
锚杆长度15m，自由段5m，直径150mm，间距1.5m，角度15度，设计拉力530KN，锁定值425KN，内设3根7Φ5（1860级）钢绞线。
说明：锚杆注浆材料为P.O42.5水泥浆，水灰比为0.45~0.5。
4.1.11 11-11剖面支护形式
本支护段为Z-1a与Z-1b地块之间高差部位支护，支护顶标高为-25.00m，基底标高为30.50m，支护深度按5.50m进行考虑。采用直径为800mm钻孔灌注桩形成"悬臂桩"支护体系，桩长10.20m，桩间距为1.50m。
4.1.12 12-12剖面支护形式
本支护段为Z-1b与Z-2b地块之间高差部位支护，支护顶标高为-25.00m，基底标高为32.00m，支护深度按7.00m进行考虑。采用直径为800mm钻孔灌注桩以及桩间预应力锚杆形成"桩锚"支护体系，桩长12.00m，桩间距为1.50m。桩间设1排预应力锚杆，锚杆成孔孔径150mm
【表4.1-7 Z1a、Z1b、Z2a、Z2b地块12-12剖面预应力锚杆设计参数一览表】
桩支护设计参数
基本参数
钻孔灌注桩，直径为800mm，桩长12.00m，桩间距为1.50m。
第一排锚杆
锚杆长度15m，自由段5 m，直径150mm，间距1.5m，角度15度，设计拉力545KN，锁定值435KN，内设3根7Φ5（1860级）钢绞线。
说明：锚杆注浆材料为P.O42.5水泥浆，水灰比为0.45~0.5。
4.1.13 13-13剖面支护形式
本支护段为Z-2a与Z-2b地块之间高差部位支护，支护顶标高为-30.50m，基底标高为-32.00m，支护深度按1.50m。采用直径为800mm钻孔灌注桩形成"悬臂桩"支护体系，桩长6.00m，桩间距为1.60m。
4.2降水井的设置
编号
位置
数量
井口标高
井底标高
目标含水层
Ⅰ型井
北侧自然地面
35口
±0.000
-38.00m

Ⅱ型井
南侧6-6剖面、
南侧8-8剖面
西侧9-9剖面
60口
-14.5m
-38.00m

Ⅲ型井
南侧7-7剖面
西侧9-9剖面
3口
-19.8m
-38.00m

管井井点结构均为开、终孔直径φ600mm，下入DN300钢管（上部为井壁管采用螺旋焊管、下部采用桥式滤水管外缠双层80目滤网）作为井管，井管底端封闭。

第五章 施工部署
5.1现场组织机构设置
组建“北京城建集团CBD核心区基础设施工程项目经理部”，管理实施本项目工程，全面履行施工合同，统一指挥、组织协调全面工作，对本工程质量、安全、工期、成本全面负责。项目经理李成义，具有一级资质并有同类工程经历，项目总工程师李洪毅，高级工程师并具有同类工程施工经验。下设安全生产部、技术质量部、经营部及综合办公室等职能部门。项目经理部下设1个降水工程作业队、1个护坡桩工程作业队、1个锚杆工程作业队、1个土方工程作业队、2个地下连续墙施工作业队，共6个作业队。每个作业队根据任务情况合理配备工程负责人、技术、质量、测量、试验、资料、安全、统计、机械、外管、工长等人员。项目经理部按照项目法原则组织施工，各个作业队根据工程需要进场、撤场，在工期安排上服从项目经理部统一安排，在技术质量上接受项目经理部领导。

5.2劳动力需求计划
施工劳动力需求计划表
序号
工种
人数
备注
1
电工
4
用电操作
2
测工
4
施工测量
3
钢筋工
60
电焊操作钢筋加工
4
机械操作
28
机械操作及为维修
5
砼工
30
砼浇筑及文明施工
6
壮工
24
文明施工
7
合 计
132
以用人高峰期估算
5.3主要设备需求计划
施工主要设备需求计划表：
序号
设备名称
型号规格
单位
数量
施工部位
1
旋挖钻机
TR250D、 TR180D
台
2
护坡桩、地连墙
2
电焊机
BX2-500
台
16
土钉墙、钢筋笼
3
钢筋弯曲机
GW40－1
台
2
钢筋笼加工
4
钢筋切断机
GQ40A
台
2
钢筋笼加工
5
钢筋调直机
GT4/10
台
2
钢筋笼加工
6
履带式液压单斗成槽机
BH—12型
台
2
地连墙施工
7
履带吊（150T）

台
2
钢筋笼吊装
8
履带吊(100T)
KH300-2
台
2
钢筋笼吊装
9
履带吊(50t)
QU50
台
2
钢筋笼吊装
10
小型挖掘机
60
台
2
导墙施工
5.4 总体施工部署
5.4.1施工部署的原则
根据本工程具有的工期紧、现场施工场地复杂、土方运输困难等特点，为了确保实现“质量、工期、安全文明施工、环保、新技术应用、竣工服务”六大管理目标，项目部将遵循如下原则进行施工部署。
1.突出重点，抓关键线路的原则。
2.确保季节、特殊时期对施工项目影响因素控制在最低限度原则。
严把质量关，确保冬季施工及雨期施工质量。同时考虑节日影响、位于市中心环保、土方运输不便及其它不可预见的因素等对施工的影响。
3.充分利用施工空间，实现空间不同作业层有效穿插施工的原则。
4.优化分部工程施工流程，采用先进、科学可行的施工工艺原则增加科技投入，推广应用建设部十项新技术，确保工程总体工期。
5.施工平面布置坚持阶段性、适用性、灵活性及可改造性兼顾的原则。
根据施工进度计划，适时动态调整。
6.施工资源配置，确保数量、质量满足工程需要的原则。
（1）劳务分包作业队选用与北京城建合作多年，有丰富经验、人员充足的施工队伍。
（2）施工资金设立专用账户，专款专用。对各专业分包的资金流向进行控制，确保工程资金有效利用。
7.工程材料计划、招标采购和质量控制要满足工程施工需要。
8.施工总承包管理要细致、到位、有效的原则。
5.4.2施工总体部署
根据CBD地下空间工程的总体工期要求，结合现场情况，Z1a、Z1b、Z2a、Z2b地块基坑先施工南侧连续墙，开挖土方及锚杆支护，然后施工东侧连续墙及东北角部分护坡桩，最后施工北侧连续墙，开挖土方及锚杆支护。
1、降水井施工
降水井98口，施工时间11月1日~11月25日，25天完成。
2、地连墙施工
（1）试验段施工
①试验段场地硬化，施工时间11月1日-11月2日，2天完成。
②试验段导墙施工，施工时间11月3日-11月4日，2天完成。
③试验段地连墙施工，施工时间11月8日-11月8日，1天完成。
（2）第一阶段施工(一体化一区南侧)
①土方外运（-9m~-12m），13200m³，施工时间11月1日-11月3日，3天完成。
②场地硬化，3300㎡，施工时间11月2日-11月11日，10天完成。
③导墙施工，220m，施工时间11月5日-11月22日，18天完成。
④地连墙施工，40幅，施工时间11月8日-11月27日，20天完成。
⑤土方开挖（-12m~-18m），120000m³，施工时间11月18日-12月12日，25天完成。
⑥第一步锚杆施工（-17.5m），145根，施工时间12月11日-12月14日，4天完成。
⑦土方开挖（-18m~-22.5m），65000m³，施工时间12月22日-1月3日，13天完成。
⑧第二步锚杆施工（-22m），145根，施工时间1月2日-1月5日，4天完成。
（3）第二阶段施工（一体化西侧及部分东侧）
①土方外运（-5m~-12m），21000m³，施工时间1月1日-1月4日，4天完成。
②场地硬化，2280㎡，施工时间1月4日-1月10日，7天完成。
③导墙施工，192m，施工时间1月12日-1月27日，16天完成。
④地连墙施工，33幅，施工时间1月15日-1月31日，17天完成。
⑤土方开挖（-12m~-18m），18000m³，施工时间1月25日-1月31日，4天完成。
⑥第一步锚杆施工（-17.5m），126根，施工时间2月1日-2月4日，4天完成。
⑦土方开挖（-18m~-22.5m），13000m³，施工时间2月8日-2月10日，3天完成。
⑧第二步锚杆施工（-22m），126根，施工时间2月9日-2月12日，4天完成。
（4）第三阶段施工（一体化一区北侧）
①场地硬化，3100㎡，施工时间3月1日-3月10日，10天完成。
②导墙施工，207m，施工时间3月4日-3月20日，17天完成。
③地连墙施工，36幅，施工时间3月7日-3月30日，24天完成。
④围檩施工，207m，施工时间3月23日-4月1日，10天完成。
⑤挡土墙施工，207m，施工时间3月26日-4月4日，10天完成。
⑥土方开挖（1m~-5m），87000m³，施工时间3月14日-3月31日，18天完成。
⑦第一步锚杆施工（-4.5m），137根，施工时间3月30日-4月2日，4天完成。
⑧土方开挖（-5m~-9m），45000m³，施工时间4月6日-4月14日，9天完成。
⑨第二步锚杆施工（-8.5m），137根，施工时间4月13日-4月16日，4天完成。
