IPC手册查询.ppt

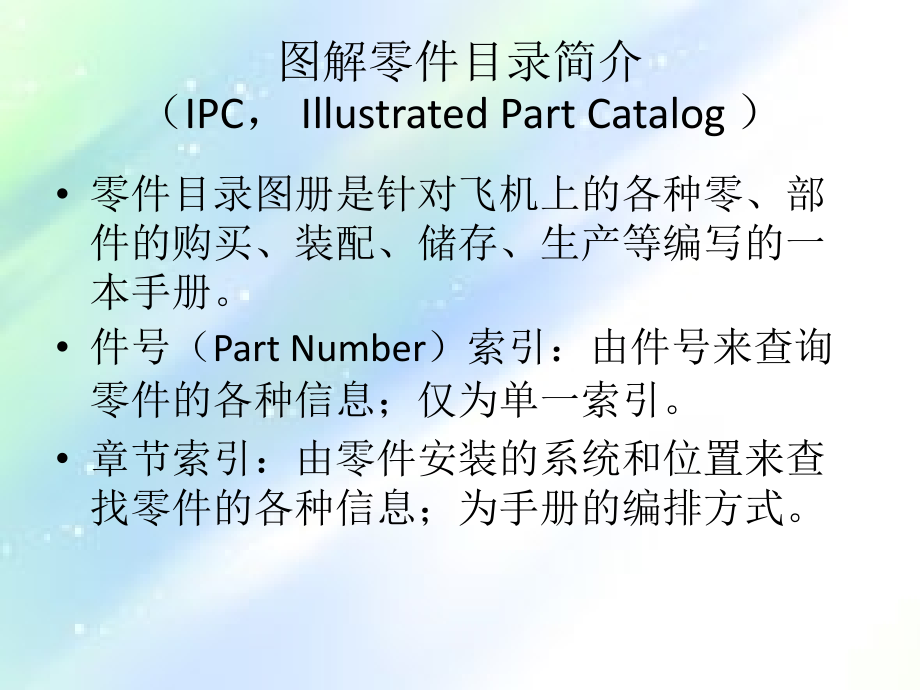

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,IPC,手册简介,2012,年,11,月,30,日,图解零件目录简介（,IPC,，,Illustrated Part Catalog,）,零件目录图册是针对飞机上的各种零、部件的购买、装配、储存、生产等编写的一本手册。,件号（,Part Number,）索引：由件号来查询零件的各种信息；仅为单一索引。,章节索引：由零件安装的系统和位置来查找零件的各种信息；为手册的编排方式。,IPC,的功用,IPC,主要提供飞机上零、部件的件号,在件号未知时，可以通过,IPC,手册查找件号,在件号已知时，可以通过,IPC,找到该件号所指代的组件是什么，及其他的一些信息。,IPC,的有效性问题,客户有效性：,IPC,是客户化文件，,IPC,手册的编写是针对机队，而不是同一型别的所有飞机。,时效有效性：,IPC,与,AMM,相同，存在着不定期的改版修正，在,IPC,手册的书签中第一部分也是修订的情况说明。,IPC,的有效性问题,有效性代码：,IPC,是提供各零、部件件号的文件，飞机上所安装的每一个零件都有一个有效性代码，同一架飞机上零、部件的有效性代码相同。,有效性代码是由有效性起始码（三位数字）和有效性终止码（三位数字）组成的六位数字。,IPC,的有效性问题,每一架飞机都有自己的有效性代码，在使用,IPC,之前，要先明确你所要查找的零件是哪一架飞机的，然后记下该飞机的有效性代码，查找到件号后，要核对该件号是否具有相同的有效性代码。,零部件目录图手册,IPC,的结构,由零件装配图（,illustration,）和零件列表（,parts catalog,）组成,IPC,手册的一个基本单位是图（,figure,），每一个图对应与之相应的零件列表写明零件的名称和具体的其他信息。,IPC,手册在组件的基础上，将组件分成不同视图增加了图号（两位数字），图中标示了每一个零件，因此又使用条目（,Item,）号，最终将内容标示到零件。,零件列表中的各种信息,装配信息：,NHA,（,Next Higher Assembly,高一级组件）：指由此组件所装配的更大，更高的组件，也可以是分系统。,Details,细节指部件组成所需的更小，更细部的零件。,Used On,：指此组件不能对应所有的,NHA,组件，而是有选择的对应其中某些。,Altered From,：指此组件经过很小的改动变成另一件号代表的组件。,数量信息,UPA,（,Units per Assembly,）组件中含有零件的个数，除了可能为数字之外，另有“,RF”,（,Reference,）参考,NHA,组件中的数量和“,AR”,（,As Required,）视装配情况而定两种内容出现在手册中。,供货商代码,Supplier Code,指该组件或者可选组件的供货厂商,该信息由,V,字母打头外加五位的数字或者字母指代该供货商的地址、名称信息，可在手册前言部分“供货商的地址、名称信息”中查到。,规范代码,Specification Number,指该组件遵循波音的相关质量要求的编号，这种编号在没有相应供货商取得相关资质时可以代替件号（,Part Number,）使用也可以使用,BAC,打头的波音标准件号，因此规范代码也可以在件号索引中查到，而且后面还可以跟随取得同样质量要求的可选件号。,位置信息,Position Data,指组件安装的位置，例如：站位、区域、左侧、右侧、上、下、前、后、中间，等。,有效性信息,IPC,手册中除了对应飞机的有效性要求之外还有以下有效性信息,改版信息：通过在表格外左侧加“,R,”字母标示该行修改过了；,Replaces or REPL by,：指该组件已经被下面跟随的件号替换；,May Use,：指跟随的件号可以替换现有的件号，但是反之不允许；,I/W,（,Interchangeable With,）：指跟随的件号和现有的件号可以互相替换；,T/W,（,1bgether With,）：指除特殊要求外，要和跟随的主要部件一起更换。,与其他手册相关部分,WDM,手册中使用的电器设备号,Electrical Equipment number,维修手册与组件相关部分的参考,Maintenance Manual reference,部件维修手册与组件相关部分的参考,Component Maintenance Manual reference,。,件号信息,凡在条目（,Item,）号前面加“,-,”号的都不在图中标示,超长件号和未设定件号：波音公司的参考文件,Boeing Company Reference,（,BCREF,）为超过,15,位的超长件号，和生产厂家未指定件号的设定了件号。,图形参考,Illustration reference,指与该零件功能相关的图示，在所指示图中该零件由虚线划出,附属零件,Attaching Parts,指组件安装时需要的螺钉、螺母、垫片、卡子等，在内容中以“,Attaching Parts”,开头由“,-*-,”结束。,IPC,的查阅方法,一类是零件号知道，要确定零件的名称以及其在飞机系统中的位置；,一类是只知道零件的名称或者零件在飞机系统中的位置,，要借助,零件目录图手册确定零件号,IPC,的查阅方法,当零件的件号已知时，我们可以查找数码索引（,Numerical Index,）。,数码索引分为两部分：,字母数字索引（,Alpha-Numerical Index,）,数字字母索引（,Numerical Alpha Index,）,IPC,的查阅方法,件号的首位是字母的查字母数字索引,件号的首位是数字的，用数字字母索引,在,Numerical Index,中查到件号，记下,Chapter-Section,Unit-Figure-Item,号，根据这些信息去查找零件目录图手册正文，找到该零件的图示。,IPC,的查阅方法,件号未知的零件，要借助各章节,Table of Contents,进行查阅。,IPC,手册各章节的编号的编排次序完全符合,ATA100,的规定，根据,ATA100,找到零件所在的章（,chapter,）的目录（,Table of Contents,），然后在这里面找零件可能出现的具体部分（节、组件）。,IPC,的查阅方法,各部分的图（,Figure,）是按字母顺序排列的，找到零件所在图的标题，记下：,Section,，,Unit,，,Figure,，然后翻到此图，找到零件所在的部分的图示，记下,Item,号查表，可知该零件的件号。,IPC,的查阅方法,件号未知的推荐查询步骤和要点：,分析针对具体零件分析章和系统。,查询,AMM,手册的“,-00,”部分和对应组件部分；注意：要观察该零件属于什么组件，周围有怎样的连接情况。,查询,IPC,手册的相应部分，找到制定零件。,如果没有找到，按照连接关系，在相邻组件部分查找。,练习,查找飞机号为,B-5054,的部件,5A3307-5,的相关信息。,查找飞机号为,B-5054,的部件,G6990-19,的相关信息。,查找飞机号为,B-5054,的部件,762185F,的相关信息。,练习,查找飞机号为,B-5257,的整流罩防冰活门的相关信息。,练习,查找飞机号为,B-5257,的可伸缩着陆灯的相关信息。,练习,查找飞机号为,B-5257,的,DVD,播放器的相关信息。,
