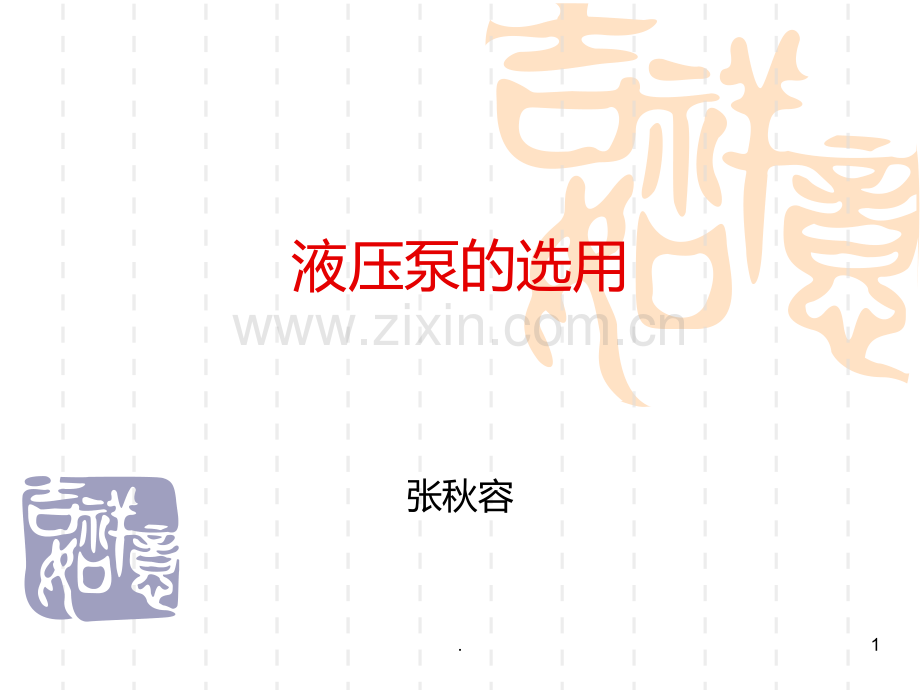

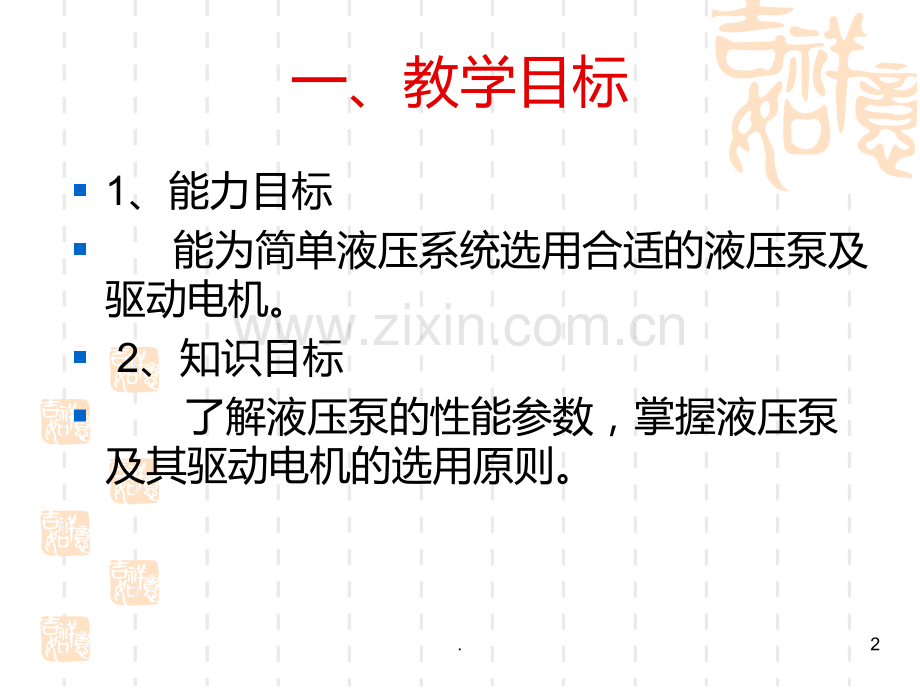

液压泵的选用张秋容1.一、教学目标1、能力目标 能为简单液压系统选用合适的液压泵及驱动电机。2、知识目标 了解液压泵的性能参数，掌握液压泵及其驱动电机的选用原则。2.二、任务过程分析1、资讯：学生通过任务书了解本课题任务要求，为组合钻床动力滑台液压系统选用液压泵及驱动电机。2、决策：教师提供线索，小组讨论分析，确定选用液压泵及其驱动电机需完成系统执行元件的最高工作压力及最大流量的计算。3、计划：对任务书进行分析，确定压力及流量的计算方法。4、实施：学生根据计算压力及流量的过程进行计算，并根据计算结果查询相关表格选择液压泵和电机的型号规格。出现问题共同分析，进行计划调整，遇到无法解决的问题请向老师请教。5、检查：各小组检查本组计算结果，自查无误后将结果报告老师。6、评价：各小组自述本组任务完成过程及方法，其他同学及老师给予评价或修改意见。3.三、课题任务实施过程1、资讯 任务二.doc4.2、决策1）、相关知识介绍2）、小组讨论分析3、计划4、实施5、检查6、评估5.（1）液压泵的性能参数6.综合上面分析，可知液压传动系统中某处油液的压力是由于受到各种形式负载的挤压而产生的，压力的大小决定于负载，并随负载变化而变化。当某处有几个负载并联时，压力的大小取决于克服负载的各个压力值中的最小值。应特别注意的是压力建立的过程是从无到有、从小到大迅速进行的。压力 工作压力：液压泵实际工作时的输出压力称为工作压力。工作压力取决于外负载的大小和排油管路上的压力损失，而与液压泵的流量无关。额定压力：液压泵在正常工作条件下，按试验标准规定连续运转的最高压力称为液压泵的额定压力。7.流量 液体在通道中流动时，垂直于液体流动方向的通道截面称为通流截面。单位时间内流过某通流截面的液体体积称为流量，用符号q表示。8.例 如图所示串联油缸，q=120L/min，d1=100mm，D1=150mm，d2=150mm。求二缸运动速度v1和v2。另外，q1、q2、q3是否相等？9.排量V V 排量是泵主轴每转一周所排出液体体积的理论值，如泵排量固定，则为定量泵；排量可变则为变量泵。一般定量泵因密封性较好，泄漏小，在高压时效率较高。排量与流量的关系:q为泵单位时间内排出的液体体积（L/min），有理论流量q th和实际流量q ac两种。即:q=V n10.容积效率和机械效率 11.泵的总效率、功率 12.已知：活塞向右运动的速度v=0.04m/sv=0.04m/s，外界负载F=9720NF=9720N，活塞有效工作面积A=0.008mA=0.008m2 2，K K漏=1.1=1.1，K K压=1.3=1.3，选用定量液压泵的额定压力为2.5102.5106 6PaPa，额定流量为4.17104.1710-4-4m m3 3/s/s。试问此泵是否适用？如果泵的总效率为0.80.8，驱动定量液压泵的电动机功率应为多少？13.14.（2）、液压泵与电动机参数的选用、选择液压泵的原则 是否要求变量：径向柱塞泵、轴向柱塞泵、单作用叶片泵是变量泵。工作压力：柱塞泵压力31.5MPa；叶片泵压力6.3MPa,高压化以后可达16MPa；齿轮泵压力2.5MPa，高压化以后可达21MPa。工作环境：齿轮泵的抗污染能力最好。噪声指标：低噪声泵有内啮合齿轮泵、双作用叶片泵和螺杆泵，双作用叶片泵和螺杆泵的瞬时流量均匀。效率：轴向柱塞泵的总效率最高；同一结构的泵，排量大的泵总效率高；同一排量的泵在额定工况下总效率最高。15.液压泵大小的选用 液压泵的选择，通常是先根据对液压泵的性能要求来选定液压泵的型式，再根据液压泵所应保证的压力和流量来确定它的具体规格。液压泵的输出流量取决于系统所需最大流量及泄漏量，即 Q泵K流.Q缸 式中：Q泵液压泵所需输出的流量，m3/min。K流系统的泄漏系数，取1.11.3；Q缸一液压缸所需提供的最大流量，m3/min。若为多液压缸同时动作，Q缸应为同时动作的几个液压缸所需的最大流量之和。在P泵、Q泵求出以后，就可具体选择液压泵的规格，选择时应使实际选用泵的额定压力大于所求出的P泵值，通常可放大25%。泵的额定流量略大于或等于所求出的Q缸值即可。16.、电动机参数的选择驱动液压泵所需的电动机功率可按下式确定：式中：PM电动机所需的功率，kw p泵泵所需的最大工作压力，Pa,Q泵泵所需输出的最大流量，m3/min 泵的总效率。各种泵的总效率大致为：齿轮泵0.6 0.7，叶片泵0.6 0.75；柱塞泵0.8 0.85。17.计算举例：例22 已知某液压系统如图212所示，工作时，活塞上所受的外载荷为F=9720N，活塞有效工作面积A0.008m2，活塞运动速度v=0.04m/s。.问应选择额定压力和额定流量为多少的液压泵？驱动它的电机功率应为多少?18.例23如图212所示的液压系统，巳知负载F=30000N，活塞有效面积A=0.01m2，空载时的快速前进的速度为0.05 m/s，负载工作时的前选速度为0.025 m/s，选取k压1.5，k流1.3，0.75，.试从下列已知泵中选择一台合适的泵，并计算其相应的电动机功率。已知泵如下：YB-32型叶片泵，Q额32L/min，p额63kgf/cm2 YB-40型叶片泵，Q额.40 L/min，p额63kgf/cm2 YB-50型叶片泵，Q额.50 L/min，p额63 kgf/cm219.
