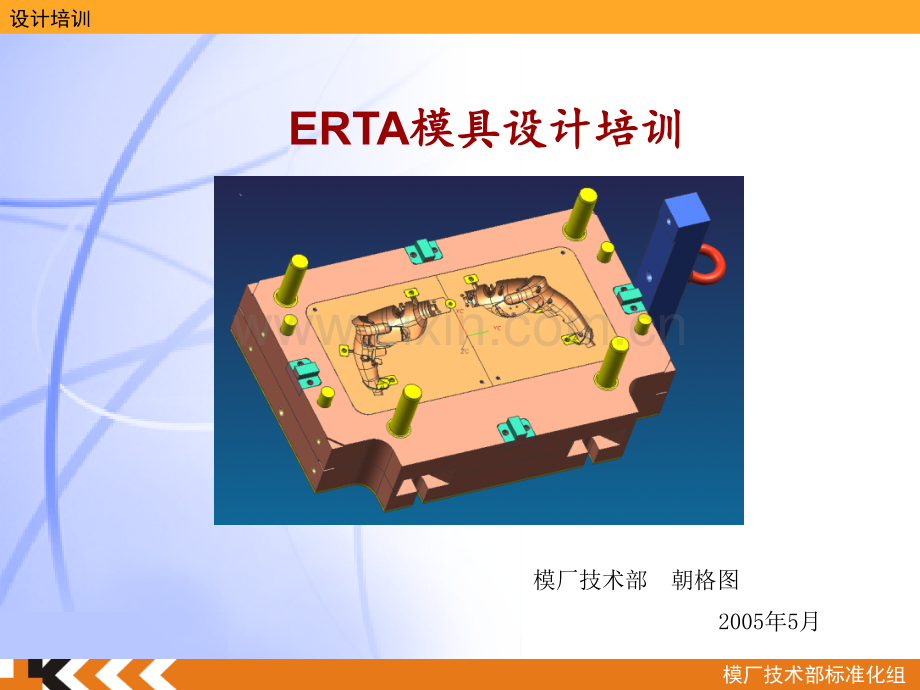

ERTA模具设计培训教程PPT课件.ppt

设计培训模厂技术部标准化组ERTA模具设计培训模具设计培训模厂技术部 朝格图 2005年5月设计培训模厂技术部标准化组欧洲模具模胚形式：设计培训模厂技术部标准化组1、ERTA模具模胚要求：、法兰尺寸，按选取客户啤机吨位来定、上下码模板厚度，按选取客户啤机吨位来定、A、B板及B托板厚度尾数是6。如：46、56、86、106等、顶针组板厚度，按选取客户啤机吨位来定，顶针托板与下 码模板之间不须垃圾钉、中间顶棍尺寸，按选取客户啤机吨位参照、模具向天处须在顶针组板位加挡板防尘、上下码模板码模螺丝孔位，按选取客户啤机吨位来定设计培训模厂技术部标准化组2、上下码模板厚度，按选取客户啤机吨位来定1、法兰尺寸，按选取客户啤机吨位来定3、A、B板及B托板厚度尾数是6。如：46、56、86、106等4、顶针组板厚度，按选取客户啤机吨位来定，顶针托板与下码模板之间不须垃圾钉5、中间顶棍尺寸，按选取客户啤机吨位参照7、上下码模板码模螺丝孔位，按选取客户啤机吨位来定6、模具向天处须在顶针组板位加挡板防尘设计培训模厂技术部标准化组样图设计培训模厂技术部标准化组隔热板用Z121边钉用Z00边边司用Z10管位套用Z20哥林柱用Z01或Z12中托司用Z13W或Z012设计培训模厂技术部标准化组斜边用Z01改制硬片收在铲基一侧HASCO齿轮规格设计培训模厂技术部标准化组2、浇注系统要求：、热流道系统用Hasco或Mold-Masters规格：设计培训模厂技术部标准化组、热流道系统用Hasco或Mold-Masters规格：设计培训模厂技术部标准化组3、冷却系统(热交换系统)要求：、防水胶圈客供-ERIKS规格、快插喉咀同DME FN 9-1/4A、客户对冷却系统要求很高，能走到水的镶件基本都要走运水、圆型胶件CORE芯要求走螺旋形运水，上模肉或行位走六角形运水设计培训模厂技术部标准化组、防水胶圈客供-ERIKS规格设计培训模厂技术部标准化组给模胚厂出模胚图时一定要倒角2X45度或3X45度、快插喉咀同DME FN 9-1/4A设计培训模厂技术部标准化组、客户对冷却系统要求很高，能走到水的镶件基本都要走运水设计培训模厂技术部标准化组、圆型胶件CORE芯要求走螺旋形运水，上模肉或行位走六角形运水设计培训模厂技术部标准化组4、顶出系统要求：、圆顶针、圆顶针(Ejector pin)一般选取一般选取Z40规格，个别长的选规格，个别长的选Z41规格规格、司简、司简(Ejector Sleeve)首选首选Z451，如无合适再选，如无合适再选Z4510、Z4501等等,注意注意司简司简长度是否够长度是否够,如不够则垫高或选用其他规格如不够则垫高或选用其他规格、扁顶针、扁顶针(Ejector Blade)一般选用一般选用Z465,注意扁顶针长度是否够注意扁顶针长度是否够,如如不够则垫高或选用其他规格不够则垫高或选用其他规格、托针、托针(Ejector pin)一般选用一般选用Z441规格规格,如无需要尽量不选用托针如无需要尽量不选用托针设计培训模厂技术部标准化组、圆顶针(Ejector pin)一般选取Z40规格，个别长的选Z41规格设计培训模厂技术部标准化组、司简(Ejector Sleeve)首选Z451，如无合适再选Z4510、Z4501等,注意司简长度是否够,如不够则垫高或选用其他规格设计培训模厂技术部标准化组 、扁顶针(Ejector Blade)一般选用Z465,注意扁顶针长度是否够,如不够则垫高或选用其他规格设计培训模厂技术部标准化组 扁顶针位的镶出方法必须要充分考虑模具制造和模具使用维修的便利 设计培训模厂技术部标准化组、托针(Ejector pin)一般选用Z441规格,如无需要尽量不选用托针设计培训模厂技术部标准化组5、复位机构要求、复位机构要求：、一般情况下是中间一个弹弓复位（客供、一般情况下是中间一个弹弓复位（客供DANLY规格弹弓）规格弹弓）、回针前后模各四个对碰，前模回针伸出长度要大于或等于顶出行程。、回针前后模各四个对碰，前模回针伸出长度要大于或等于顶出行程。、有先复位要求的、有先复位要求的,下码模板上装下码模板上装咭掣咭掣,对角两处都要装（可参考对角两处都要装（可参考M6346模图）模图）设计培训模厂技术部标准化组、一般情况下是中间一个弹弓复位（客供规格DANLY弹弓）设计培训模厂技术部标准化组、回针前后模各四个对碰，前模回针伸出长度要大于或等于顶出行程。注意：顶棍与顶针板上的镶件用细牙收。设计培训模厂技术部标准化组、有先复位要求的,下码模板上装咭掣,对角两处都要装（可参考M6346模图）设计培训模厂技术部标准化组6、侧向分型与抽芯机构：、侧向分型与抽芯机构：、斜边角度20、铲基角度=+2(防止合模产生干涉以及开模减少磨擦),硬片装在铲基一边、弹弓波子用STRACK规格、油唧用ROMHELD规格,液压马达用日本爱利规格设计培训模厂技术部标准化组、斜边角度20设计培训模厂技术部标准化组、铲基角度=+2(防止合模产生干涉以及开模减少磨擦),硬片装在铲基一边设计培训模厂技术部标准化组、弹弓波子用STRACK规格设计培训模厂技术部标准化组、油唧用ROMHELD规格,液压马达用日本爱利规格设计培训模厂技术部标准化组其它注意事项：1.为配东江啤机，ERTA的模具必须有两个法兰，一个走模法兰，一个试模法兰，按试模房啤机的型号，分为100T（法兰直径100），280T（法兰直径120），650T（法兰直径150）。2.所有订购的平头螺丝和杯头螺丝的长度必须按照HASCO的标准书写，其数量必须按以下要求订购。0M6X60L的最少订够10个，M6X65LM8X60L的最少订购4个，M8X65L以上的按实际需求订购。3.所有模具可以不用订购走模顶棍（不用编在BOM里），但必须在图面上按ERTA标准绘出，而且要订购一个试模顶棍的料，并出图纸。特别注意的是顶棍接模具部分的牙是M24X1.5的细牙，接啤机部分的牙分为三种（全部为粗牙）：100T和280T啤机为M16，650T啤机为M24。见示意图：设计培训模厂技术部标准化组 4.所有HASCO标准件一定要按东江的标准做BOM表，规定名称和规格，非标准件（如扁顶针、司筒）可以叫客户供给，不能订购标准件回来再加工（如扁顶针托位磨短等）。5.客户可以供应的标准件：防水胶圈（ERIKS）、弹簧（DANLY）、油唧（ROMHELD）、接线盒（STD）、咭挚（STD）、弹弓波仔（STRACK）、日期镶件（OPITZ）、扣机（HASCO）、推方杆（HASCO）、非标准顶针，扁顶针，司筒（HASCO）。6.模具上的边钉（Z10W）、中托司（Z13W）需要要HASCO正牌时，必须在模胚订购单上写明，要模胚厂提供这两种标准件的HASCO EQV（钢的），以方便模具制作。4 7.所有模具的模板、模肉框及不封胶处在设计时就必须倒上2X45度的直角 8.吊模方和拉令需要焊接起来，设计时在图面上需做焊接示意 9.所有的行位（除油唧带动）需加弹簧和限位块、弹弓波仔，实现双保险。另若行位下面有顶针，即顶针板需先复位，则应安装咭挚和剑仔，实现双保险。模具比较小的情况下，优先考虑安装剑仔。咭挚和剑仔必须要沉进模具里面。设计培训模厂技术部标准化组 10.在使用到扣机的结构中，如弹A板、弹B板、2次顶出，必须使用HASCO Z170系列的扣机，扣机大小按模具大小来定，扣机必须要沉进模具里面。不允许使用尼龙拉模扣。11.热咀的使用，有HASCO和MOLD MASTERS两种牌号。HASCO选用Z104系列，MOLD MASTERS在选用热咀咀尖时，E-TYPE和F-TYPE的咀尖必须要3孔，在订购时要写清楚。咀尖的GATE大小，标准件是直径1的，如需要加大，则需要我们自己来加工。MOLD MASTERS热咀和热流道板必须要经过报价后才能订购，报价时要附一张产品排位图，图上需要标示出产品大小，单件重量，材料，模具编号及热咀中心距。12.模具设计时应充分考虑镶件，顶针，运水的设计，特别是运水的设计。在一般情况下，应严格按照客户给定的资料进行设计，如有更好的方案，可提出与客户沟通。13.在给客户客审的图必须包括3D和2D，均为UGPRT格式。3D和2D图必须清楚的表达模具结构、镶件、运水、顶针，达到正规的模具设计完成标准。设计培训模厂技术部标准化组 14.凳仔方和下码模板必须有单独的螺丝锁住，在2D图中必须在剖切图上表达清楚，如图所示：15.比较大一点的产品，其PL面又比较规则，则应做下简单的模流分析，得出预计的困气部位，在设计时做出模具排气。设计培训模厂技术部标准化组结 束
