春九年级数学下册 29.2 三视图（第2课时）教案 （新版）新人教版-（新版）新人教版初中九年级下册数学教案.doc

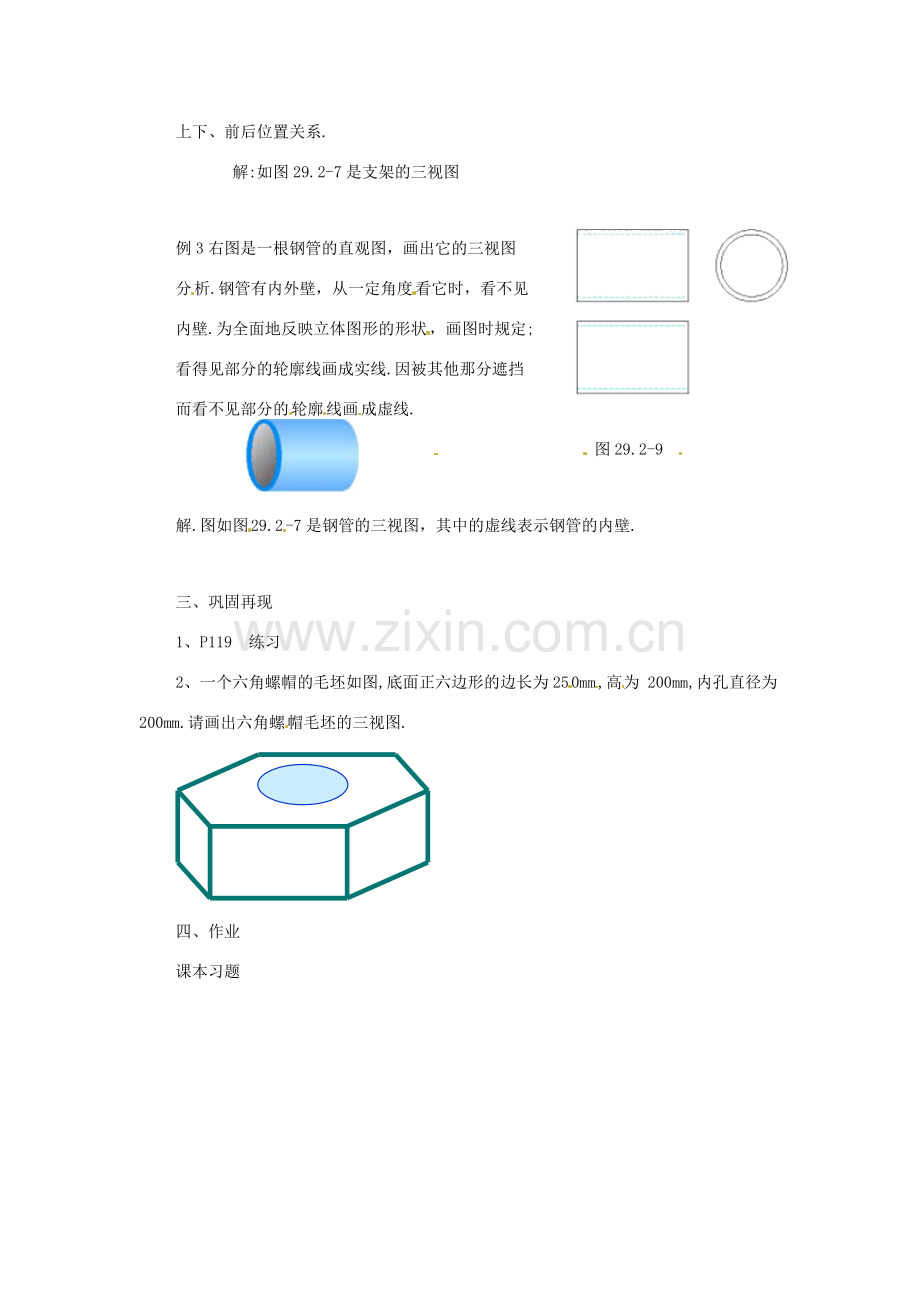

29.2 三视图（二）教学目标：1、知识目标进一步明确正投影与三视图的关系2、能力目标经历探索简单立体图形的三视图的画法，能识别物体的三视图；培养动手实践能力，发展空间想象能力。3、 情感目标使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。重点：简单立体图形的三视图的画法难点：三视图中三个位置关系的理解教学过程：一、复习引入1、画一个立体图形的三视图时要注意什么？（上节课中的小结内容）2、说一说：直三棱柱、圆柱、圆锥、球的三视图3、做一做：画出下列几何体的三视图4、讲一讲：你知道正投影与三视图的关系获 图29.2-7二、讲解例题例2画出如图所示的支架(一种小零件)的三视图. 分析:支架的形状，由两个大小不等的长方体构成的组合体.画三视四时要注意这两个长方体的上下、前后位置关系. 解:如图29.2-7是支架的三视图例3右图是一根钢管的直观图，画出它的三视图分析.钢管有内外壁，从一定角度看它时，看不见内壁.为全面地反映立体图形的形状，画图时规定;看得见部分的轮廓线画成实线.因被其他那分遮挡而看不见部分的轮廓线画成虚线. 图29.2-9 解.图如图29.2-7是钢管的三视图，其中的虚线表示钢管的内壁.三、巩固再现1、P119 练习2、一个六角螺帽的毛坯如图,底面正六边形的边长为250mm,高为 200mm,内孔直径为200mm.请画出六角螺帽毛坯的三视图.四、作业 课本习题
