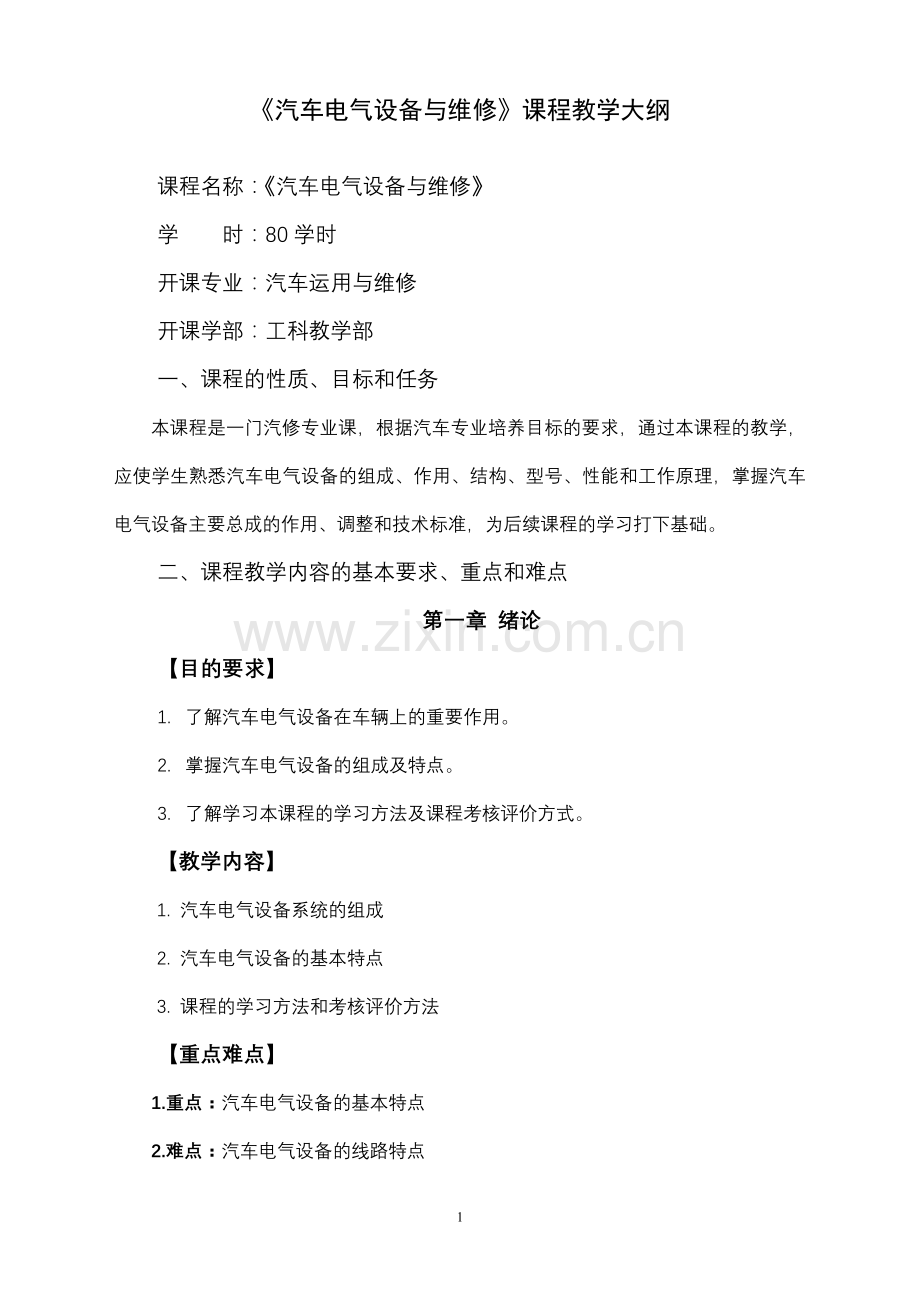

《汽车电气设备与维修》课程教学大纲

课程名称：《汽车电气设备与维修》
学 时：80学时
开课专业：汽车运用与维修
开课学部：工科教学部
一、课程的性质、目标和任务
本课程是一门汽修专业课，根据汽车专业培养目标的要求，通过本课程的教学，应使学生熟悉汽车电气设备的组成、作用、结构、型号、性能和工作原理，掌握汽车电气设备主要总成的作用、调整和技术标准，为后续课程的学习打下基础。
二、课程教学内容的基本要求、重点和难点
第一章 绪论
【目的要求】
1. 了解汽车电气设备在车辆上的重要作用。
2. 掌握汽车电气设备的组成及特点。
3. 了解学习本课程的学习方法及课程考核评价方式。
【教学内容】
1. 汽车电气设备系统的组成
2. 汽车电气设备的基本特点
3. 课程的学习方法和考核评价方法
【重点难点】
1.重点：汽车电气设备的基本特点
2.难点：汽车电气设备的线路特点

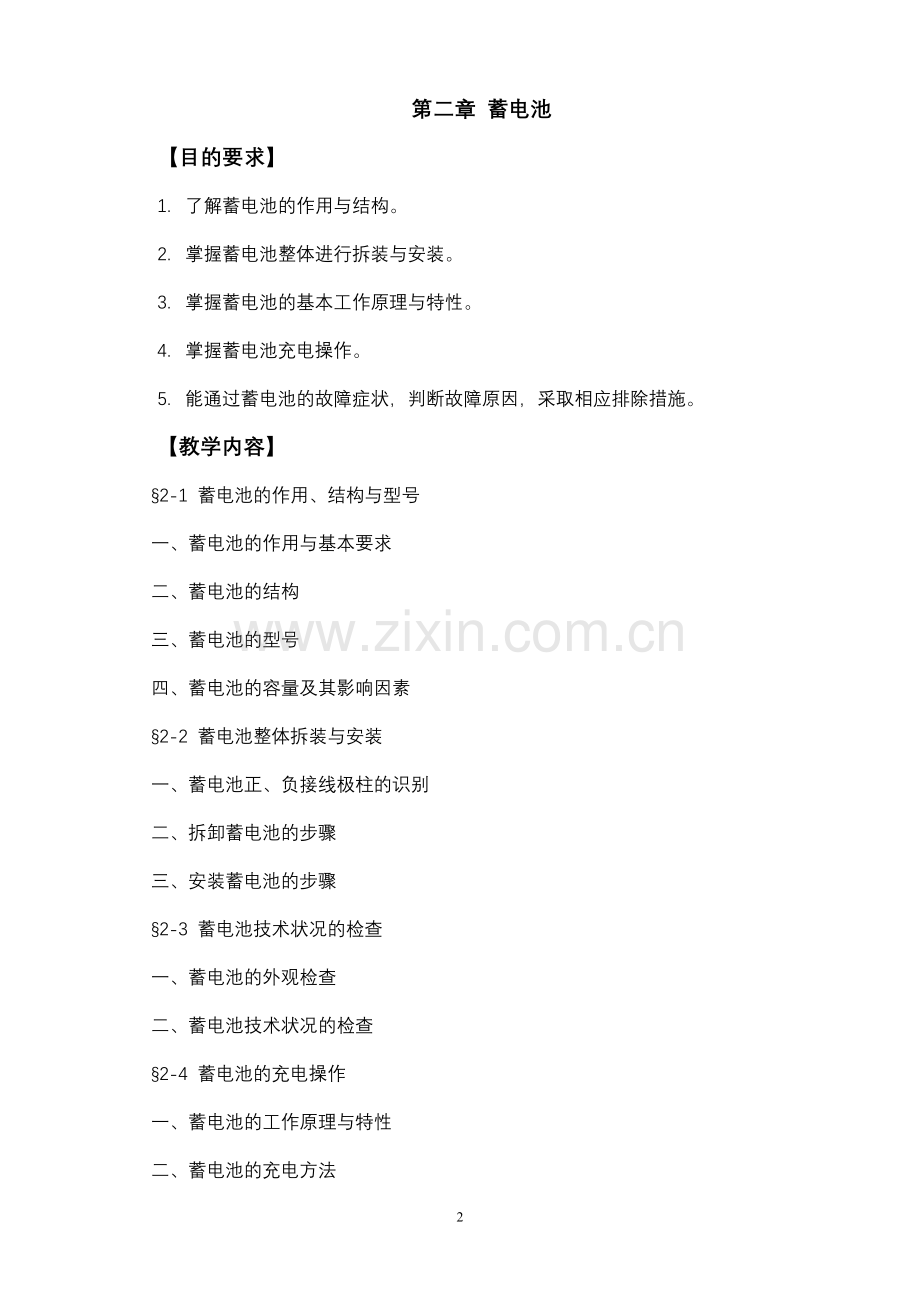

第二章 蓄电池
【目的要求】
1. 了解蓄电池的作用与结构。
2. 掌握蓄电池整体进行拆装与安装。
3. 掌握蓄电池的基本工作原理与特性。
4. 掌握蓄电池充电操作。
5. 能通过蓄电池的故障症状，判断故障原因，采取相应排除措施。
【教学内容】
§2-1 蓄电池的作用、结构与型号
一、蓄电池的作用与基本要求
二、蓄电池的结构
三、蓄电池的型号
四、蓄电池的容量及其影响因素
§2-2 蓄电池整体拆装与安装
一、蓄电池正、负接线极柱的识别
二、拆卸蓄电池的步骤
三、安装蓄电池的步骤
§2-3 蓄电池技术状况的检查
一、蓄电池的外观检查
二、蓄电池技术状况的检查
§2-4 蓄电池的充电操作
一、蓄电池的工作原理与特性
二、蓄电池的充电方法
三、蓄电池的充电操作方法
四、跨接蓄电池起动充电方法
§2-5 蓄电池故障诊断与排除的基本方法
一、蓄电池极板硫化故障的诊断与排除
二、非正常放电故障的诊断与排除
【重点难点】
1.重点：
（1）蓄电池的基本结构与型号。
（2）蓄电池技术状况的检查
（3）蓄电池的充电操作
（4）蓄电池的故障排除
2.难点：
（1）蓄电池的基本工作原理与特性。
（2）蓄电池故障排除。
第三章 汽车充电系统
【目的要求】
1. 熟悉汽车充电系统的组成与结构。
2. 掌握交流发电机的结构和工作原理。
3. 了解交流发电机的工作特性。
4. 了解电压调节器的基本工作原理与特性。
5. 掌握交流发电机的分解、检修及装复方法。
6. 能通过充电系统的故障症状，判断故障原因，采取相应排除措施。
7. 掌握发电机的整体拆装及安装要求
【教学内容】
§3-1 充电系统的组成与结构
一、充电系统的组成与线路
二、充电系统的基本作用、类型与型号
§3-2 交流发电机的就车检查、系统拆卸和安装
一、交流发电机的就车检查
二、交流发电机整体拆卸与安装
§3-3 交流发电机的构造、工作原理及工作特性
一、交流发电机的构造
二、交流发电机的工作原理
三、交流发电机的工作特性
四、其他形式的交流发电机
§3-4 电压调节器的种类和作用原理
一、触电式电压调节器
二、IC（集成电路）电压调节器
三、计算机控制的充电电路
§3-5 交流发电机的解体、检修、装复及测试
一、交流发电机的不解体检测
二、整体式交流发电机的解体方法
三、交流发电机的检修
四、交流发电机的装复
五、发电机装复后的测试
§3-6 充电系统故障诊断与排除的基本方法
一、交流发电机传动带张紧度故障的诊断与排除
二、交流发电机或IC电压调节器故障的诊断与排除
【重点难点】
1.重点：
（1）充电系统就车检查和整体拆卸及安装的方法
（2）交流发电机的结构和基本工作原理
（3）交流发电机的解体、检修及装复
（4）交流发电机的检修分析和测试其与充电系统的电路连线
（5）通过充电系统的故障症状，判断故障原因，采取相应排除措施
2.难点：
（1）充电系统就车检查和整体拆卸及安装的方法
（2）交流发电机的结构和基本工作原理
（3）交流发电机的检修分析和测试其与充电系统的电路连线
（4）通过充电系统的故障症状，判断故障原因，采取相应排除措施
第四章 汽车起动系统
【目的要求】
1.熟悉起动系统的组成
2.了解起动机的就车检查方法，掌握起动机的整体拆卸及安装
3.了解起动机的工作特性
4.掌握起动机的结构和起动系统的工作原理
5.掌握起动机的分解、检修及装复方法
6.会对起动机进行性能测试
7.能通过起动系统的故障症状判断故障原因，采取相应诊断及措施
8.能连接起动电路
【教学内容】
§4-1 起动系统的组成与结构
一、起动系统的组成与线路
二、起动系统的作用与起动机的组成、类型和型号
§4-2 起动机的就车检查及整体拆卸与安装
一、起动机的就车检查
二、起动系统的拆卸与安装
§4-3 起动机的工作特性、结构和起动系统的工作原理
一、直流电动机的工作特性
二、汽车起动机的结构
三、起动系统的工作原理
§4-4 起动机的解体、检修、装复及测试
一、起动机的解体
二、起动机的检修
三、起动机的装复
四、起动机装复后的测试
§4-5 起动系统故障诊断与排除的基本方法
一、电磁开关故障的诊断与排除
二、起动机不转故障的诊断与排除
【重点难点】
1.重点：
（1）起动机的就车检查方法和整体拆卸及安装
（2）起动机的结构和工作原理
（3）起动机的分解、检修及装复
（4）起动机的检查分析和测试起动系统电路连线
（5）起动系统的故障症状及常见故障的诊断与排除
2.难点：
（1）起动机的就车检查方法和整体拆卸及安装
（2）起动机的工作原理
（3）起动机的检查分析和测试起动系统电路连线
（4）起动系统的故障症状及常见故障的诊断与排除
第五章 汽车点火系统
【目的要求】
1. 了解传统点火系统的组成和工作原理
2. 能区分点火系统的初级电路和磁极电路，理解其工作原理
3. 分析点火提前装置的功用和工作原理、
4. 弄清火花塞的结构形式和工作原理
5. 掌握晶体管点火系统的典型电路和工作原理
6. 掌握信号发生器和点火器的工作原理
7. 了解电子点火系统的分类
8. 熟悉传统式点火系统的常见故障及故障诊断方法和维修程序
9. 熟悉晶体管点火系统的故障检查方法及维修程序
【教学内容】
§5-1 概述
一、点火系统的功用
二、汽车发动机对点火装置的基本要求
§5-2 传统点火系统的组成与构造
一、基本组成
二、点火线圈
三、分电器
四、火花塞
§5-3 晶体管点火系统的组成与构造
一、晶体管点火系统与传统触电式点火系统的比较
二、晶体管点火系统的类型
三、电感储能式晶体管点火系统
四、电容储能式晶体管点火系统
§5-4 电子点火系统概述
一、电子点火系统的分类
二、分电器电子点火系统
三、无分电器电子点火系统
§5-5 传统点火系统的检修
一、单件检修
二、点火正时的检查与调整
三、传统触点式点火系统常见故障的判断与维修
§5-6 晶体管点火系统的检修
一、信号发生器的检修
二、点火控制器的检修
§5-7 点火波形分析
一、波形认识
二、次级波形分析
【重点难点】
1.重点：
（1）传统式点火系统的基本结构和工作原理
（2）传统式点火系统的检测及故障的诊断
2.难点：
（1）能区分点火系统的初级电路和磁极电路，理解其工作原理
（2）晶体管点火系统的典型电路和工作原理
（3）传统式点火系统的基本结构和工作原理
（4）传统式点火系统的检测及故障的诊断
第六章 汽车电路识读基础
【目的要求】
1. 掌握汽车电路的概念和基本特点
2. 熟悉、了解汽车电路中常见的电子元件，并掌握它们的基本原理
3. 掌握汽车电路的基本组成和特点
4. 能阅读汽车电路定位图，并掌握识读方法
5. 熟悉、了解识读汽车电路图的方法和技巧
6. 了解电路连接器、接线盒、熔断器盒和继电器盒的安装位置及识读插脚排列图
7. 了解丰田和大众汽车电路原理图的特点，识读大众汽车电路原理图
8. 了解并掌握常见的汽车电气符号
【教学内容】
§6-1 汽车电路的基本概念及组成
一、汽车电路的概念
二、汽车电路中常见电路及电子元件介绍
三、汽车电路的组成
四、汽车电路的基本特点
五、电气图形符号
§6-2 汽车定位图及电路图识读
一、定位图的识读
二、电路原理图的识读方法
三、查看、分析汽车电路的基本技能
§6-3 汽车电路识读示例
【重点难点】
1.重点：
（1）汽车电路的概念和基本特点
（2）汽车电路中常见的电子元件，及它们的基本原理
（3）汽车电路的基本组成和特点
2.难点：
（1）汽车电路中常见的电子元件的基本原理
（2）识读汽车电路定位图，并掌握识读方法
（3）识读汽车电路图的方法和技巧

第七章 汽车照明、信号、仪表及报警系统
【目的要求】
1. 掌握汽车照明系统、信号系统、仪表系统和报警系统的组成及电路原理
2. 了解前照灯及灯泡的类型
3. 掌握灯光开关的作用和控制电路
4. 掌握闪光器的类型和工作原理
5. 掌握喇叭电路的结构、工作原理和作用
6. 掌握各种仪表传感器的结构和工作原理
7. 掌握各种报警装置的结构和工作原理
8. 掌握各种开关、继电器的原理和检测方法
9. 能根据给定的电路图分析各系统的工作情况并能进行接线和电路的检修
【教学内容】
§7-1 照明系统
一、概述
二、前照灯
三、照明系统新技术
四、前照灯电路
五、其他照明系统
六、照明系统电路实例
§7-2 信号系统
一、信号系统的组成
二、转向灯、驻车灯及危险警告灯系统
§7-3 仪表系统
一、概述
二、常用仪表
三、电子仪表
§7-4 常见故障诊断和维修
一、照明系统常见故障及诊断
二、信号系统常见故障现象及排除方法
三、其他灯光系统常见故障及诊断
【重点难点】
1.重点：
（1）汽车照明系统、信号系统、仪表和警报系统的组成
（2）汽车照明系统、信号系统、仪表和警报系统的电路原理
（3）电路故障诊断的原理和方法
2.难点：
（1）汽车照明系统、信号系统、仪表和警报系统的电路原理
（2）电路故障诊断的原理和方法
第八章 汽车辅助电气系统
【目的要求】
1. 掌握风窗刮水器和风窗洗涤器的结构、工作过程及其常见故障的检查和排除方法
2. 了解风窗除霜装置及控制原理
3. 掌握电动后视镜、电动座椅及中央门锁的结构组成及基本控制原理
4. 掌握汽车空调系统的组成、类型
5. 重点掌握汽车空调制冷系统的组成和制冷原理
6. 掌握典型轿车空调系统电路原理
7. 掌握汽车空调系统常见故障的检查方法和排除措施
【教学内容】
§8-1 风窗刮水器和风窗洗涤器及除霜装置
一、风窗刮水器
二、风窗洗涤装置
三、风窗除霜装置
§8-2 电动辅助装置
一、电动车窗
二、电动后视镜
三、电动座椅
四、中控门锁
五、电动天线
§8-3 汽车空调系统
一、汽车空调系统的作用及类型
二、汽车空调制冷系统组成及主要部件
三、汽车空调制冷系统工作原理及系统电路
四、汽车空调常见故障及诊断方法
【重点难点】
1.重点：
（1）风窗刮水器和风窗洗涤器的结构、工作原理
（2）电动车窗的结构和控制原理
（3）电动后视镜、电动座椅及中央门锁的结构及基本控制原理
（4）汽车空调制冷系统的组成及各部件的作用和结构
（5）汽车空调制冷系统的制冷原理及典型轿车空调系统的控制电路、汽车空调系统几种常见故障和诊断方法
2.难点：
（1）风窗刮水器和风窗洗涤器的工作原理
（2）电动车窗的控制原理
（3）电动后视镜、电动座椅及中央门锁的基本控制原理
（4）汽车空调制冷系统的制冷原理及典型轿车空调系统的控制电路、汽车空调系统几种常见故障和诊断方法
三、教学方式及学时分配（其中有三周实训）
序号
主要内容
主要教学方式
学时分配
1
第一章 绪论
讲授
2
2
§2-1 蓄电池的作用、结构与型号
§2-2 蓄电池整体拆装与安装
讲授+实践拆装
2
3
§2-3 蓄电池技术状况的检查
§2-4 蓄电池的充电操作
讲授
2
4
§2-5蓄电池故障诊断与排除的基本方法
本章考试
讲授+考试
2
5
§3-1充电系统的组成与结构
§3-2流发电机的就车检查、系统拆卸和安装
讲授+实践拆装
2
6
§3-3交流发电机的构造、工作原理及工作特性
讲授
2
7
§3-4 电压调节器的种类和作用原理
讲授
2
8
§3-5 交流发电机的解体、检修、装复及测试
§3-6 充电系统故障诊断与排除的基本方法
实践操作+讲授
2
9
§4-1 起动系统的组成与结构
§4-2 起动机的就车检查及整体拆卸与安装
讲授+实践操作
2
10
§4-3 起动机的工作特性、结构和起动系统的工作原理
讲授
2
11
§4-4 起动机的解体、检修、装复及测试
§4-5 起动系统故障诊断与排除的基本方法
实践操作+讲授
2
12
§5-1 概述
§5-2 传统点火系统的组成与构造（前）
讲授
2
13
§5-2 传统点火系统的组成与构造（后）
讲授
2
14
§5-3 晶体管点火系统的组成与构造
§5-4 电子点火系统概述
讲授
2
15
§5-5 传统点火系统的检修
§5-6 晶体管点火系统的检修
§5-7 点火波形分析
讲授
2
16
§6-1 汽车电路的基本概念及组成
§6-2 汽车定位图及电路图识读（前）
讲授
2
17
§6-2 汽车定位图及电路图识读（后）
§6-3 汽车电路识读示例
讲授
2
18
§7-1 照明系统（前）
讲授
2
19
§7-1 照明系统（后）
讲授
2
20
§7-2 信号系统（前）
讲授
2
21
§7-2 信号系统（后）
讲授
2
22
§7-3 仪表系统（前）
讲授
2
23
§7-3 仪表系统（后）
讲授
2
24
§8-1 风窗刮水器和风窗洗涤器及除霜装置
讲授
2
25
§8-2 电动辅助装置
讲授
2
26
§8-3 汽车空调系统
讲授
2
27
机动周
复习
4
四、本课程与其他课程的联系
《汽车电气设备与维修》这门课是汽修的一门专业课，在整个汽修专业课程中起着承上启下的作用，学生在学习了汽车构造的认知、原理后的基础上，对汽车电气设备进一步学习，不仅有助于学生掌握汽车相关电气设备的原理，更重要的为其今后的工作打下了扎实的理论基础。
五、考核方式
该课程是考试课，考试形式是口试+笔试（闭卷）
评分标准：平时（30%）、期中（20%）、期末（50%）
期末（口试50%、笔试50%）
六、教材参考书目
教材：《汽车电气设备与维修》 主编：巫兴宏
出版社：高等教育出版社 出版或修订时间：2011年2月
参考书：《汽车电气设备与维修》 主编：辛长平
出版社：电子工业出版社
参考书：《汽车电气设备构造与维修》》 主编：倪依纯
出版社：中国劳动社会保障出版社
六、制定人：李丹 审定人： 批准人：
