彩灯控制器-数电课程设计报告PPT课件.ppt

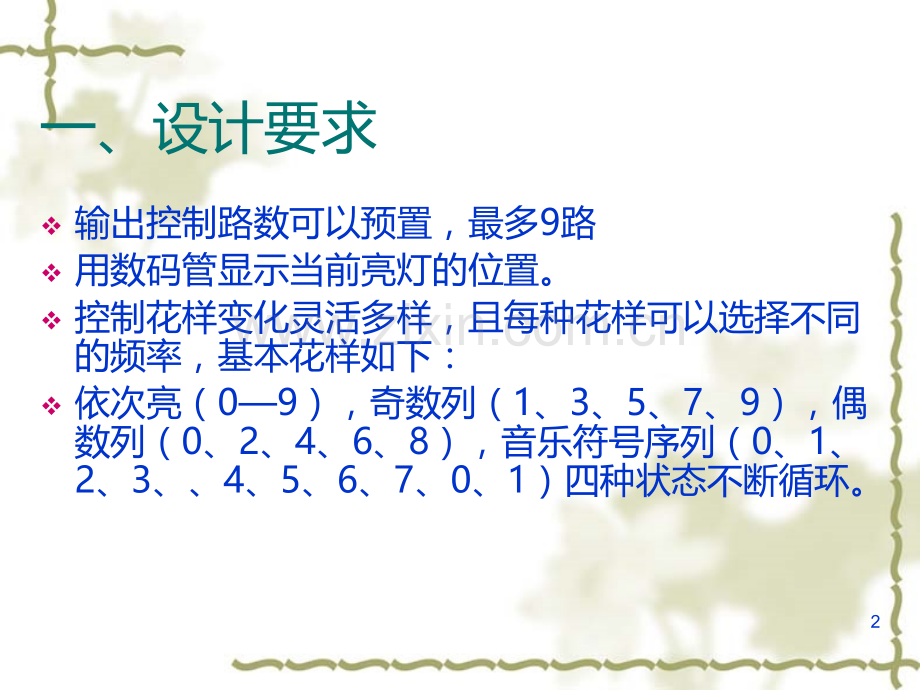

彩灯控制器学 院：信息科学与技术学院专业年级：电子信息工程姓 名：学 号：20115081621一、设计要求v输出控制路数可以预置，最多9路v用数码管显示当前亮灯的位置。v控制花样变化灵活多样，且每种花样可以选择不同的频率，基本花样如下：v依次亮（09），奇数列（1、3、5、7、9），偶数列（0、2、4、6、8），音乐符号序列（0、1、2、3、4、5、6、7、0、1）四种状态不断循环。2二、设计思路数码管显示器输入时钟信号自然序列奇偶序列音乐符号序列两片译码器彩灯排列3三、控制四进制循环电路v四进制的计数器控制电路，作用是为了使自然序列，奇数序列，偶数序列，音乐序列能够循环显示4四、十进制计数器v由于74LS190十进制同步可逆计数器芯片，因此对于这个部分就只需按照其功能表来接电路就可以实现十进制自然序列输出了5五、基序列v1，3，5，7，9 用BCD码分别表示为：“0001”，“0011”，“0101”，“0111”，“1001”，可以发现最后一位都为 1，因此可以在上述十进制自然序列的基础上将数码管 的最低位接高电平就可以实现奇数序列了6六、偶序列v由于 0，2，4，6，8 用 BCD 码分别表示为：2，6，“0000”，“0010”，“0100”，“0110”，“1000”可以发现最后一位都为 0，因此可以在上述十进制自然序列的基础上将数码管 的最低位接低电平就可以实现偶数序列了。7七、音乐符序列v音乐序列的特点是从 0 显示到 7 后又再变为 0，将数码管的最高位固定接 低电平就可以实现了。因为 74LS190 的输出端只有三个与数码管相接，当 74LS190 的 输出为“1000”和“1001”时，这时由于数码管最高位是固定接低电平的，也就是数码 管的输入端仍是“0000”“0001”，。这样数码管的显示就又变成 0 和 1 了。8八、总的电路v电路图9九、仿真结果v经测试之后，电路可以实现设计要求，即可以实现从自然序列到奇数数列、偶数序 列和音乐序列的循环显示，数字显示时间间隔可以通过改变电压源的频 率来改变，最后达到每个数字的一次显示时间基本相等10十、结束语v 11
