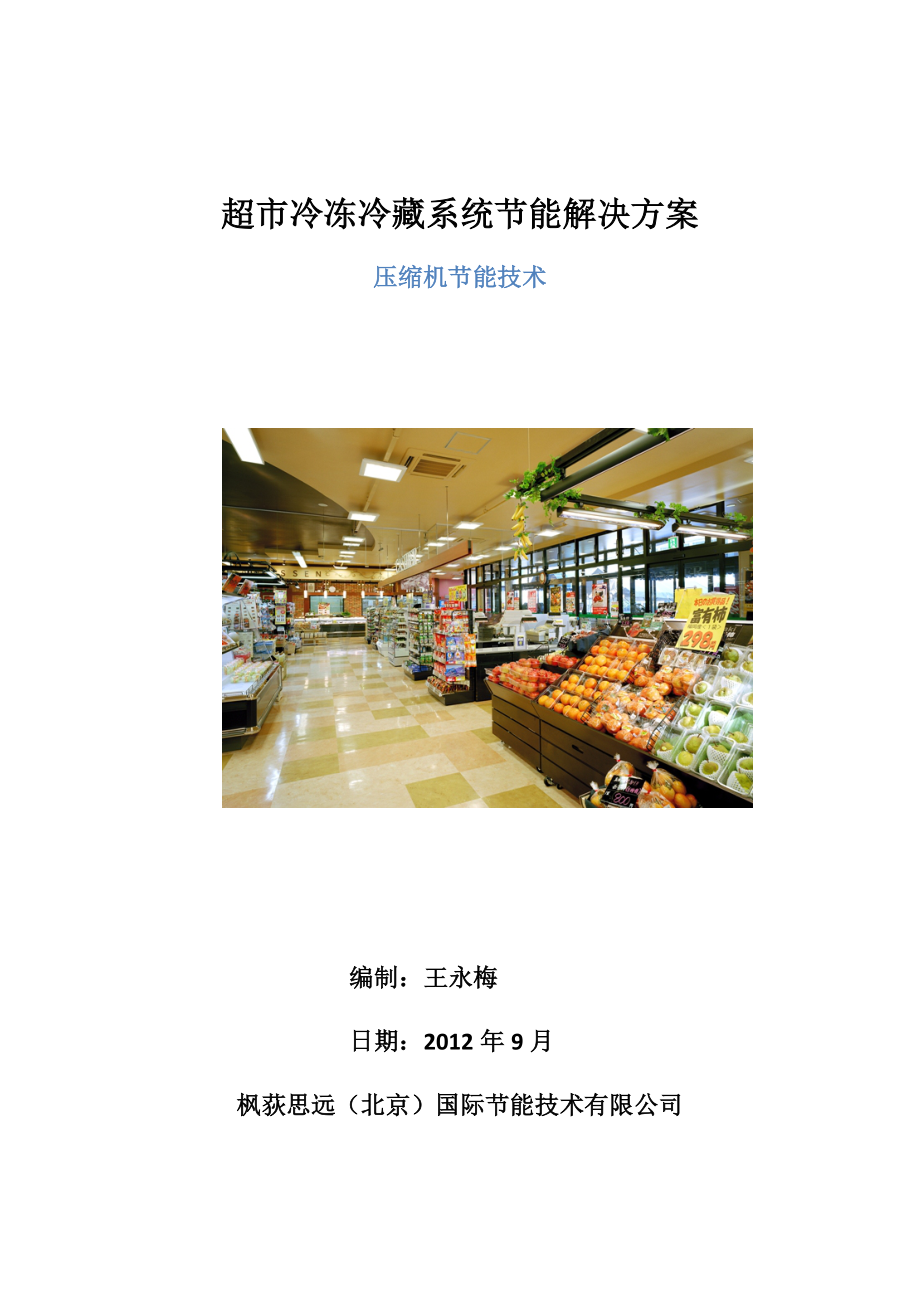

超市冷冻冷藏系统节能方案.docx

超市冷冻、冷藏系统整体节能解决方案

超市冷冻冷藏系统节能解决方案
压缩机节能技术

编制：王永梅
日期：2012年9月
枫荻思远（北京）国际节能技术有限公司

目录
前言 3
一、 PSG省电率15%-30% 4
1. 超市耗电量构成图 4
2. PSG整体节能系统节电率15%-30% 5
3. 客户一般在1.5年到2年左右就可以收回投资 5
二、 产品介绍（原理） 5
1. PSG对超市冷冻、冷藏设备的节能保护 5
2. 压缩机省电原理(PSG) 6
3. 防结露省电原理(PSG) 7
4. 产品优势特点 7
三、 功能介绍图示 8
1. 功能图 9
2. 控制示意图 10
3. 可视监视控制图 11
四、 实验数据对比（前期试用采集数据） 12
1. 理论数据 12
2. 现场采集数据（可免费试用） 12
五、 购买方式 13
1. 购买 13
2. 合同能源管理 13
六、 售后服务 14
七、 联系方式 14

前言
根据中国连锁经营协会发布《超市行业节能情况调查报告》显示，超市的制冷系统用电占整个超市用电的20%—40%的比例。中国连锁经营协会曾经提出减少1度电等于实现100元销售额的节能号召。目前，国家不断加强对节能环保的宣传，同时也利用行业协会、政府职能部门对企业进行引导或管理，督促采用节能技术，降低电能损耗。利用好国家的节能减排扶持政策，应用高科技的节能减排技术，实现企业的利润效益增长,企业在节约自身运营成本的同时也体现了企业的社会责任。
枫荻思远（北京）国际节能技术有限公司专业为大型商场、超市提供完整的节能解决方案。公司专注于商场，食品超市“制冷压缩机节能技术”的推广和应用，专业从事制冷压缩机节能设备的技术研发、设计、施工、销售等业务，为中国压缩机的应用企业提供优质，高效的节能产品。公司依托日本株式会社KF技研的强大技术支持，并结合中国市场的实际情况进行技术更新和升级，为压缩机应用的企业和个人提供安全，高效的节能产品。

一、 PSG省电率15%-30%
1. 超市耗电量构成图

2. PSG整体节能系统节电率15%-30%
PSG控制

PSG控制

3. 客户一般在1.5年到2年左右就可以收回投资
二、 产品介绍（原理）
1. PSG对超市冷冻、冷藏设备的节能保护
为保持冷冻、冷藏食品的新鲜度，压缩机设备须不停地运转。因为周围环境的温度变化时时都在发生，机器的负荷平衡随时都在改变，从全年的运转情况来看，随着周围环境的变化，用电系统终端负荷变化很大，压缩机输出功率这一端却几乎没有变动。机器每一天的负荷时时刻刻都在发生变化，而我们不可能根据不同时刻对压缩机进行相应的调整。所以压缩机生产商不得不通过压力开关，来将机器的运转设定在某一固定区间。在这个固定区间范围内，压力开关来控制机器的运转和停止。但是，这样的设定会导致压缩机的运转与冷冻、冷藏柜周围气温无直接关联，进而导致以下问题发生。
l 冷冻压缩机频繁起动
l 机器过度、过热运转
l 油的劣化
以上三大要素是影响机器寿命和浪费电力的主要因素
我们的PSG压缩机自动智能化控制设备就是为了解决这些问题而开发的。采用PSG独有专利技术，不改变机器原有的运行模式，做到真正的产品升级。它通过周期读取一年四季温度的变化和运转压力的变化，尽而对各个季节的高效运转值进行自动调整和设定使压缩机达到高效运转。另外它还通过周期变化对尚未出现的故障进行预知报警，以达到保护机器的作用。PSG压缩机节能设备可以控制店内所有的压缩机设备，并且可以分别对每台设备不断地进行监视和调整，免去每年让专业技术人员上门做维护。只要配备一台PSG压缩机节能设备便可以达到以下效果。
l 大幅减少压缩机的开关次数，延长机器的使用寿命
l 自动调节机器的负荷平衡，防止机器烧毁
l 促进油的回收，防上油劣化
《2009年中国连锁零售业环保节能状况绿皮书》（摘要版）关于陈列柜节能提出：大多数陈列柜为了防止表面结露，在一些部位安装了防露加热丝，常规情况24小时运行。现在根据卖场温度和湿度情况，来控制防露加热丝的运行，节能效果还是很明显的。电加热丝产生的热量仅有15%实现有效融霜，其余85%均耗散在陈列柜内部。这些热量既增加了制冷系统负荷，又危害了柜内食品的品质。有研究表明，电加热融霜耗电量占陈列柜耗能的25%，增加了压缩机的运行时间和能源的消耗。我们的PSG节能设备通过对店内温度和湿度的判断，对防结露加热丝进行自动开关操作，以此节约用电。
2. 压缩机省电原理(PSG)
压缩机原有运转模式（非节能运转），如下图所示。在这种模式下，机器的运行完全机械化人为控制，压缩机的运行不能跟随外界的负荷自动调整。压缩机的年平均运转率为65～80%。

升级后的运转模式（节能运转），如下图所示。在PSG智能控制的情况下，压缩机的运转根据外界的负荷自动调整，从而减少不必要的浪费运行。压缩机的年平均运转率为40～70%。

注：PSG压缩机节能控制设备目前适用压缩机类型：半封闭式活塞机
3. 防结露省电原理(PSG)
在食品店，为了保持食物的新鲜及方便商品陈列，需要使用开放式冷藏柜。因为店内温度和从冷藏柜吹出的冷气有温度差，在冷柜的冷气吹出口和吸入口的金属部件上容易结露。如下图如示。因此，我们在金属部件上装上电加热丝来防止结露。

结露虽然是由于温差超过某一点而形成的，但从全年来看，冬季大多不会超过其结露点。因此在冬季，即使关闭电加热丝也不会形成结露。PSG节能控制设备便是根据这一原理，通过对店内温度和湿度的判断，进行自动开关操作， 使防结露加热器的运转率由原来的100%降到50-70%，以此节省用电。
4. 产品优势特点
10年以上的客户应用实绩，上百家企业，上千台设备，上万个系统的改造，这一切都说明PSG是安全可靠的，高效节能的。它不同于以往的通用变频器，它根据目前压缩机的性能和运行特点提出的升级方案，它是真正意义的技术革新和进步。

三、 功能介绍图示

1. 功能图

2. 控制示意图
PSG对整体制冷系统进行实时精准监测、分析和调控

确保整个系统始终运行在最佳节能状态
环境参数
运行参数
监测数据

PSG
系统监测
系统分析

控制指令

最优控制方式

外界环境
现场执行
制冷系统

切换

3. 可视监视控制图
l 远程监控系统→用眼睛可以看到的节电
计算机设置界面

压缩机远程监控画面

防结露远程监控画面
四、 实验数据对比（前期试用采集数据）
1. 理论数据
通过15年的PSG节能控制系统应用经验，可根据客户冷冻压缩机配置情况，计算出客户应用PSG的理论节能数据。
2. 现场采集数据（可免费试用）
PSG的测试功能可记录原运转状态和PSG节能运转状态的耗电量。通过现场安装PSG设备，采用交叉日期开启或关闭PSG节能功能记录日耗电量，对超市实际节能情况进行分析，经过一定时期对采集的耗电量数据进行对比总结，得出真实的超市节能结果。

15%~30%

五、 购买方式
1. 购买

2. 合同能源管理
公司以合同能源管理的销售方式为客户直接安装使用PSG节能控制系统，我们与客户签定EMC合同，收取一定年限PSG节省的电费。

顾客利益
顾客利益
ESCO租金

支付电费
节省能耗

EMC应用前 EMC合同期限内 EMC合同终止后

六、 售后服务
