DG型高压多级给水泵概 述
DG型单级多级离心泵作为高压锅炉给水泵或其它高压给水用，输送介质温度不超过160℃（中压不超过105℃），适用于电厂各种容量机组的单元制及母管道制给水系统。

DG型高压多级给水泵结构特点说明
本型泵是单壳体节段式多级离心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O型胶圈作为辅助密封。DGB型高压泵的吸入段、中段、吐出段采用锻件。

DG型高压多级给水泵轴封：
本系列泵轴封采用软填料密封，用冷却水冷却，也可根据用户要要采用机械密封。

DG型高压多级给水泵轴承和平衡装置
DG型中压型泵转子由泵轴两端的滚动轴承来支承。稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘自动平衡。均衡回水经过均衡回水管返回到泵吸入段。
DG型次高压型泵转子由泵轴两端的滑动轴承来支承。稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘平衡。在平衡室和前段之间装有回水管。
DG型高压型泵转子由泵两端的滑动轴承来支承。轴承用强制润滑，泵本身配带油系统，转子的轴向推力用平衡盘来平衡。且带有止推轴承，用于承受由于工况变化而产生的残余轴向力，在平衡室体和吸水管之间装有回水管。

DG型高压多级给水泵传 动
中压、次高压型泵通过弹性联轴器由电动机驱动。从传动方向看，泵为顺时针方向旋转。
高压型泵通过弹性联轴器由电动机驱动，也可根据用户需要配带齿型联轴器，膜片联轴器，液力偶合器，原动机可采小汽轮机或电动机驱动，从传动方向看，泵为顺时针方向旋转

DG型高压多级给水泵性能范围(设计点)
流量：Q=100~580m3/h（DG高压）
Q=36~180m3/h（中压、次高压）
扬程：H=740～2150m（高压）
H=409~1056m（次高压）
H=270~672m（中压）

DG型高压多级给水泵型号说明
例：DG45-80×6
DG——单吸多级锅炉给水泵
45——泵设计点流量
80——泵单级扬程
6——泵级数

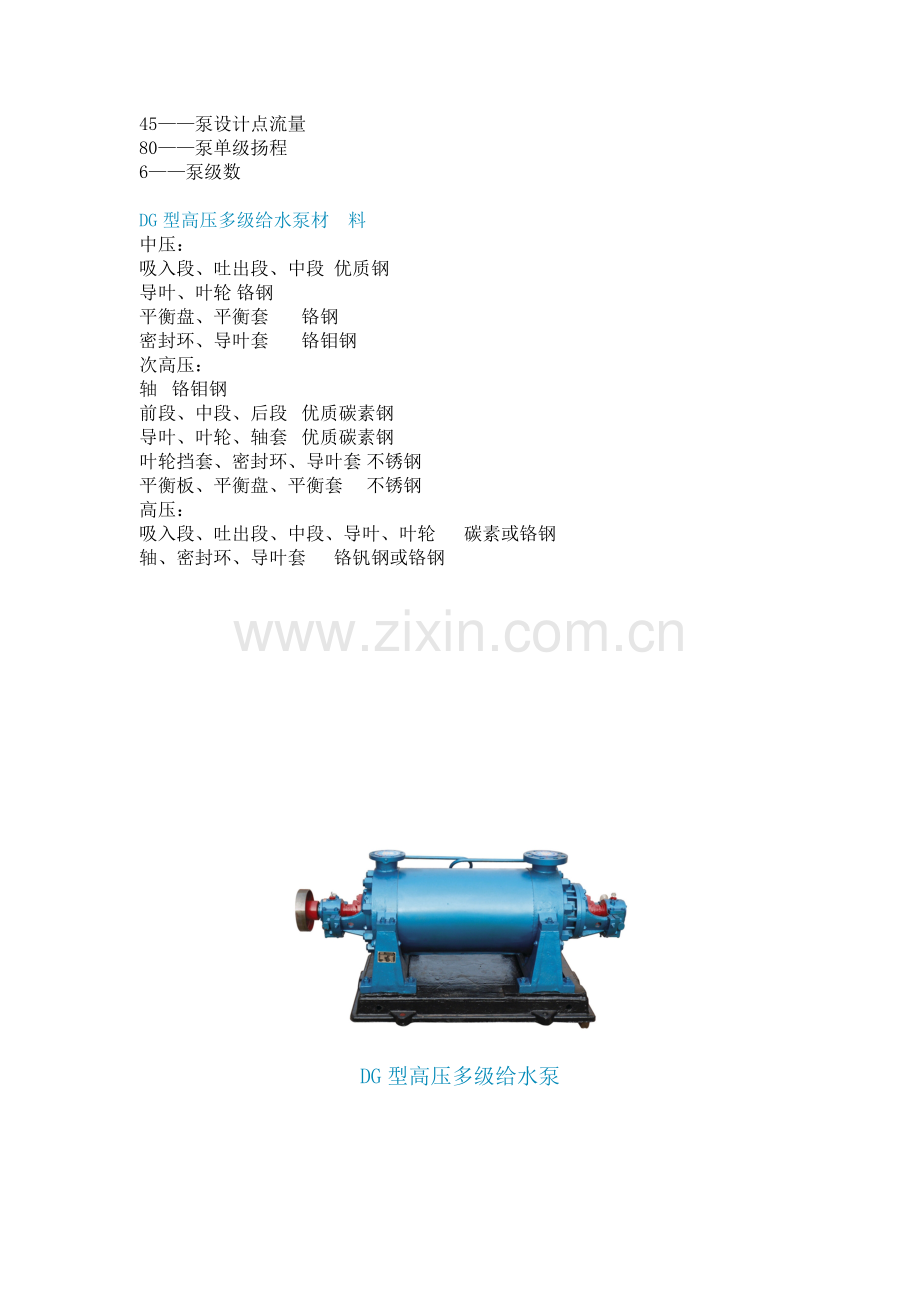

DG型高压多级给水泵材 料
中压：
吸入段、吐出段、中段 优质钢
导叶、叶轮 铬钢
平衡盘、平衡套 铬钢
密封环、导叶套 铬钼钢
次高压：
轴 铬钼钢
前段、中段、后段 优质碳素钢
导叶、叶轮、轴套 优质碳素钢
叶轮挡套、密封环、导叶套 不锈钢
平衡板、平衡盘、平衡套 不锈钢
高压：
吸入段、吐出段、中段、导叶、叶轮 碳素或铬钢
轴、密封环、导叶套 铬钒钢或铬钢

DG型高压多级给水泵

DG型高压多级给水泵
DG型高压、次高压锅炉给水泵

流量
杨程
转速
轴功率

配带电动机

效率
η
必须汽蚀余量
(NPSH)r
泵叶轮直径

泵重

m3/h
L/s
m
r/min
KW
电机功率KW
电机型号
%
m
mm
kg
DG25-80×6
17.4
25
29.1
4.83
6.94
8.08
508
476
454
2950
57.9
67.5
69.5
90
Y280M-2
41.4
48
51.8
3.1
3.3
3.8
252
832
DG25-80×7
17.4
25
29.1
4.83
6.94
8.08
590
556
530
2950
67.5
78.9
81.1
90
Y280M-2
41.4
48
51.8
3.1
3.3
3.8
252
895
DG25-80×8
17.4
25
29.1
4.83
6.94
8.08
675
635
505
2950
77.3
90.1
92.6
110
Y315S-2
41.4
48
51.8
3.1
3.3
3.8
252
958
DG25-80×9
17.4
25
29.1
4.83
6.94
8.08
760
715
681
2950
87
101.4
104.2
132
Y315M-2
41.4
48
51.8
3.1
3.3
3.8
252
1021
DG25-80×10
17.4
25
29.1
4.83
6.94
8.08
840
795
757
2950
96.6
112.8
115.8
132
Y315M-2
41.4
48
51.8
3.1
3.3
3.8
252
1084
DG25-80×11
17.4
25
29.1
4.83
6.94
8.08
928
875
833
2950
106.2
124.1
127.5
160
Y315L1-2
41.4
48
51.8
3.1
3.3
3.8
252
1147
DG25-80×12
17.4
25
29.1
4.83
6.94
8.08
1013
945
908
2950
115.9
135.2
138.9
160
Y315L1-2
41.4
48
51.8
3.1
3.3
3.8
252
1210
DG45-80×6
27
46
54
7.5
12.5
15
528
480
456
2950
65.8
98.95
103.16
160
Y315L1-2
59
64
65
3.9
4
5.5
260
915
DG45-80×7
27
46
54
7.5
12.5
15
616
560
532
2950
76.76
109.61
120.36
160
Y315L1-2
59
64
65
3.9
4
5.5
260
983
DG45-80×8
27
46
54
7.5
12.5
15
704
640
608
2950
87.73
125.27
137.55
185
Y315L-2
59
64
65
3.9
4
5.5
260
1051
DG45-80×9
27
46
54
7.5
12.5
15
792
720
684
2950
98.7
140.93
154.75
220
Y315M1-2
59
64
65
3.9
4
5.5
260
1119
DG45-80×10
27
46
54
7.5
12.5
15
880
800
760
2950
109.67
156.59
171.94
220
Y315M1-2
59
64
65
3.9
4
5.5
260
1187
DG45-80×11
27
46
54
7.5
12.5
15
968
880
836
2950
127.18
172.36
189.25
250
Y355M2-2
59
64
65
3.9
4
5.5
260
1255
DG45-80×12
27
46
54
7.5
12.5
15
1056
960
912
2950
131.69
188.03
206.66
280
Y355L1-2
59
64
65
3.9
4
5.5
260
1323
DG85-80×7
51
85
102
14.17
23.6
28.3
616
560
532
2950
145
185.18
208.13
250
Y355M2-2
59
70
71
3.5
4.5
4.3
255
1567
DG85-80×8
51
85
102
14.17
23.6
28.3
2950
704
640
608
165.72
211.64
237.87
280
Y355L1-2
59
70
71
3.5
4.5
4.3
255
1640
DG85-80×9
51
85
102
14.17
23.6
28.3
2950
792
720
684
186.44
238.09
267.6
355
Y3555-2
59
70
71
3.5
4.5
4.3
255
1713
DG85-80×10
51
85
102
14.17
23.6
28.3
2950
880
800
760
207.15
264.55
297.33
355
Y3555-2(6KV)
59
70
71
3.5
4.5
4.3
255
1786
DG85-80×11
51
85
102
14.17
23.6
28.3
2950
949.8
880
834.8
223.73
291.19
326.8
400
Y3556-2
59
70
71
3.5
4.5
4.3
255
1859
DG85-80×12
51
85
102
14.17
23.6
28.3
2950
1034.8
960
905
243.75
317.66
354.29
400
Y3556-2
59
70
71
3.5
4.5
4.3
255
1932
DG150-100×6
120
150
180
33.3
41.7
50
2950
660
600
570
274.18
335.75
392.54
400
Y3558-2(IP23/6KV)
59
73
71
3.8
4.5
5
289
2735
DG150-100×7
120
150
180
33.3
41.7
50
2950
770
700
665
319.87
391.71
459.13
450
Y4001-2(IP23/6KV)
59
73
71
3.8
4.5
5
289
2885
DG150-100×8
120
150
180
33.3
41.7
50
2950
880
800
760
365.57
447.67
524.72
560
Y4003-2(IP23/6KV)
59
73
71
3.8
4.5
5
289
3035
DG150-100×9
120
150
180
33.3
41.7
50
2950
990
900
855
411.27
503.63
590.31
630
Y4004-2(IP23/6KV)
59
73
71
3.8
4.5
5
289
3185
DG150-100×10
120
150
180
33.3
41.7
50
2950
1100
1000
950
456.96
559.58
655.9
710
Y4501-2(IP23/6KV)
59
73
71
3.8
4.5
5
289
3335
1DG-12
140
38.9
1540
2950
816
1000
Y4504-2
72
4.1
300
3580
2DG-10
2DG(B)-10
270
75
1515
2950
1480
1600
Y5004-2
72.6
6.5
348
4800
3DG-10
3DG(B)-10
440
122.2
1560
2950
2337
2500
Y6301-2
80
8
340
4800
4DG-8C
500
138.9
1680
2950
2933
3200
Y7101-2
78
12
391
7000
5DGB-10
570
158.3
2150
2950
4121
4800
Y8001-2
81
6.5
404
7000
DG270-140e
320
88.9
1500
2950
1730
2000
Y5602-2
76
6.5
335
4800
DG270-140c
366
101.7
1640
2950
2036
2300
Y5603-2
79
6.5
340
4800
DG400-180c
450
125
1900
2950
2950
3200
4000
Y6001-2
79
12
391
7000
DG450-180
450
125
1825
2950
2870
3200
Y7101-2
78
23.5
290
3200
