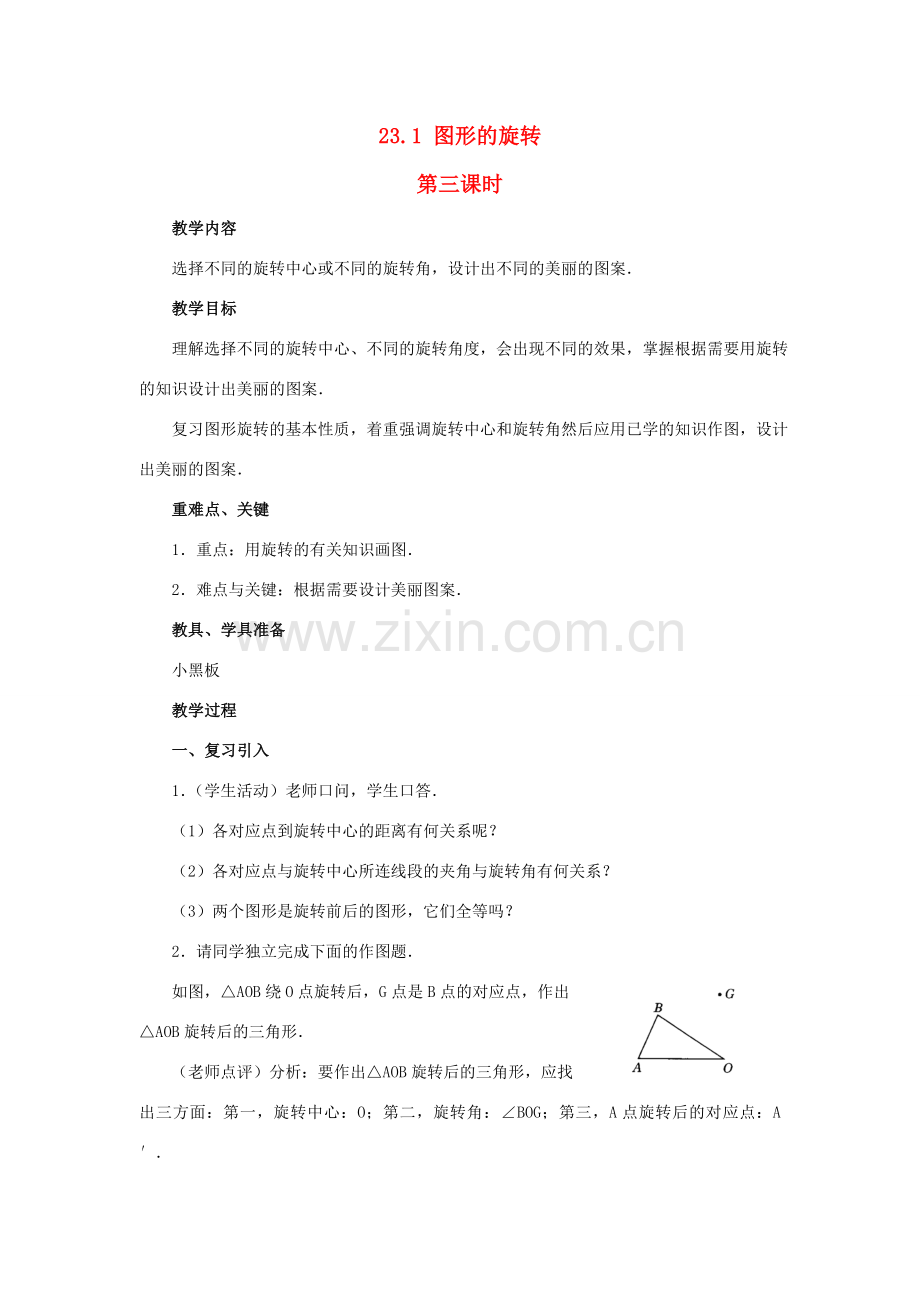

23.1 图形的旋转
第三课时
教学内容
选择不同的旋转中心或不同的旋转角，设计出不同的美丽的图案．
教学目标
理解选择不同的旋转中心、不同的旋转角度，会出现不同的效果，掌握根据需要用旋转的知识设计出美丽的图案．
复习图形旋转的基本性质，着重强调旋转中心和旋转角然后应用已学的知识作图，设计出美丽的图案．
重难点、关键
1．重点：用旋转的有关知识画图．
2．难点与关键：根据需要设计美丽图案．
教具、学具准备
小黑板
教学过程
一、复习引入
1．（学生活动）老师口问，学生口答．
（1）各对应点到旋转中心的距离有何关系呢？
（2）各对应点与旋转中心所连线段的夹角与旋转角有何关系？
（3）两个图形是旋转前后的图形，它们全等吗？
2．请同学独立完成下面的作图题．

如图，△AOB绕O点旋转后，G点是B点的对应点，作出△AOB旋转后的三角形．
（老师点评）分析：要作出△AOB旋转后的三角形，应找出三方面：第一，旋转中心：O；第二，旋转角：∠BOG；第三，A点旋转后的对应点：A′．

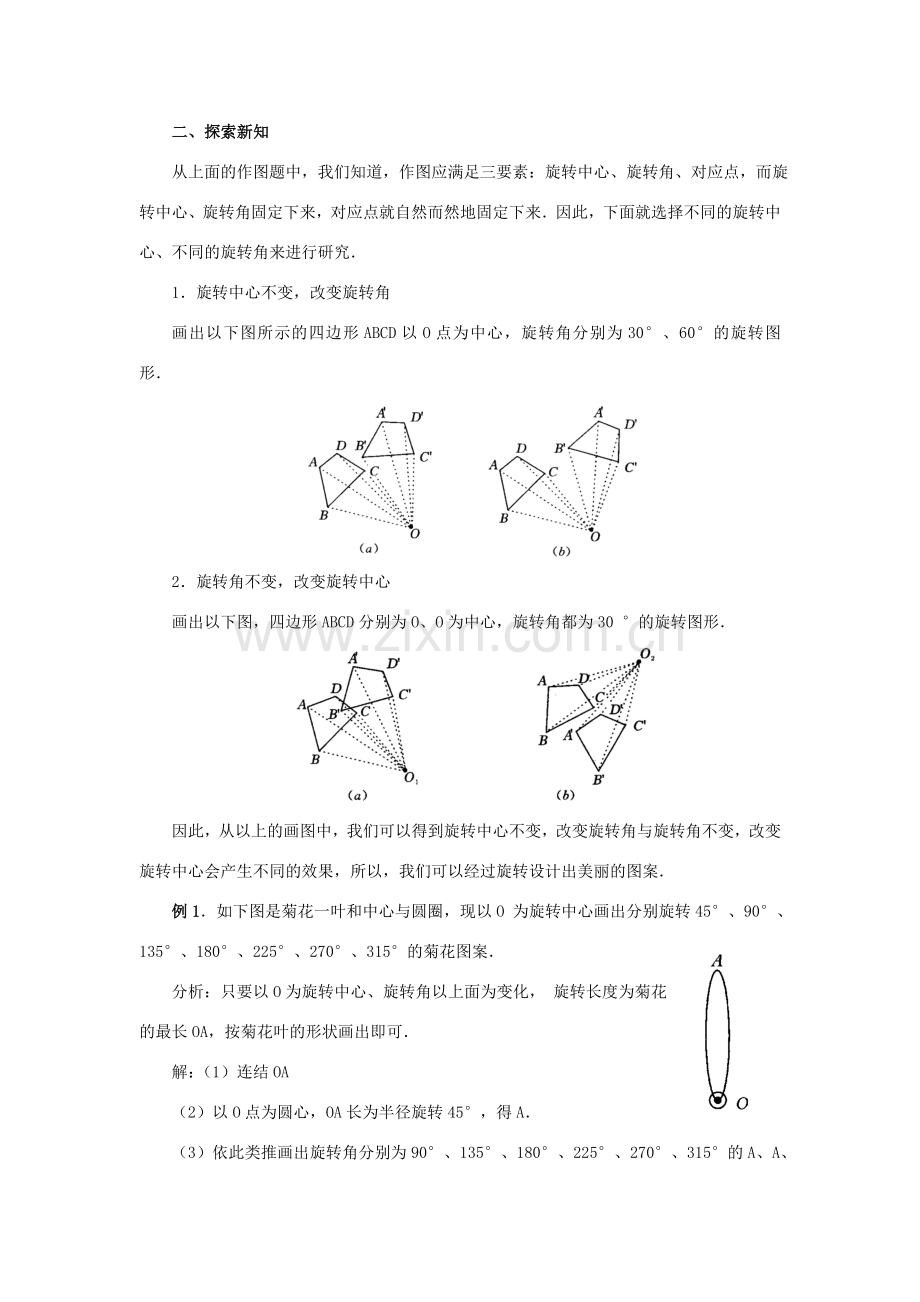

二、探索新知
从上面的作图题中，我们知道，作图应满足三要素：旋转中心、旋转角、对应点，而旋转中心、旋转角固定下来，对应点就自然而然地固定下来．因此，下面就选择不同的旋转中心、不同的旋转角来进行研究．
1．旋转中心不变，改变旋转角
画出以下图所示的四边形ABCD以O点为中心，旋转角分别为30°、60°的旋转图形．

2．旋转角不变，改变旋转中心
画出以下图，四边形ABCD分别为O、O为中心，旋转角都为30°的旋转图形．

因此，从以上的画图中，我们可以得到旋转中心不变，改变旋转角与旋转角不变，改变旋转中心会产生不同的效果，所以，我们可以经过旋转设计出美丽的图案．

例1．如下图是菊花一叶和中心与圆圈，现以O为旋转中心画出分别旋转45°、90°、135°、180°、225°、270°、315°的菊花图案．
分析：只要以O为旋转中心、旋转角以上面为变化，旋转长度为菊花的最长OA，按菊花叶的形状画出即可．
解：（1）连结OA
（2）以O点为圆心，OA长为半径旋转45°，得A．
（3）依此类推画出旋转角分别为90°、135°、180°、225°、270°、315°的A、A、A、A、A、A．
（4）按菊花一叶图案画出各菊花一叶．
那么所画的图案就是绕O点旋转后的图形．

例2．（学生活动）如图，如果上面的菊花一叶，绕下面的点O′为旋转中心，请同学画出图案，它还是原来的菊花吗？
老师点评：显然，画出后的图案不是菊花，而是另外的一种花了．
三、巩固练习
教材P65 练习．
四、应用拓展

例3．如图，如何作出该图案绕O点按逆时针旋转90°的图形．
分析：该备案是一个比较复杂的图案，是作出几个复合图形组成的图案，因此，要先画出图中的关键点，这些关键点往往是图案里线的端点、角的顶点、圆的圆心等，然后再根据旋转的特征，作出这些关键点的对应点，最后再按原图案作出旋转后的图案．
解：（1）连结OA，过O点沿OA逆时针作∠AOA′=90°，在射线OA′上截取OA′=OA；
（2）用同样的方法分别求出B、C、D、E、F、G、H的对应点B′、C′、D′、E′、F′、G′、H′；
（3）作出对应线段A′B′、B′C′、C′D′、D′E′、E′F′、F′A′、A′G′、G′D′、D′H′、H′A′；
（4）所作出的图案就是所求的图案．
五、归纳小结（学生归纳，老师点评）
本节课应掌握：
1．选择不同的旋转中心、不同的旋转角，设计出美丽的图案；
2．作出几个复合图形组成的图案旋转后的图案，要先求出图中的关键点──线的端点、角的顶点、圆的圆心等．
六、布置作业
1．教材P67 综合运用7、8、9．
2．选作课时作业设计．
第三课时作业设计
一、选择题
1．如图，摆放有五杂梅花，下列说法错误的是（以中心梅花为初始位置）（ ）

A．左上角的梅花只需沿对角线平移即可
B．右上角的梅花需先沿对角线平移后，再顺时针旋转45°
C．右下角的梅花需先沿对角线平移后，再顺时针旋转180
D．左下角的梅花需先沿对角线平移后，再顺时针旋转90°
2．同学们曾玩过万花筒吧，它是由三块等宽等长的玻璃镜片围成的，如图23-33是看到的万花筒的一个图案，图中所有三角形均是等边三角形，其中的菱形AEFG可以看成把菱形ABCD以A为中心（ ）
A．顺时针旋转60°得到的 B．顺时针旋转120°得到的
C．逆时针旋转60°得到的 D．逆时针旋转120°得到的

3．下面的图形23-34，绕着一个点旋转120°后，能与原来的位置重合的是（ ）
A．（1），（4） B．（1），（3） C．（1），（2） D．（3），（4）

二、填空题
1．如图，五角星也可以看作是一个三角形绕中心点旋转_______次得到的，每次旋转的角度是________．

2．图形之间的变换关系包括平移、_______、轴对称以及它们的组合变换．
3．如图，过圆心O和图上一点A连一条曲线，将OA绕O点按同一方向连续旋转三次，每次旋转90°，把圆分成四部分，这四部分面积_________．

三、综合提高题．
1．请你利用线段、三角形、菱形、正方形、圆作为“基本图案”绘制一幅以“校运动会”为主题的徽标．

2．如图，是某设计师设计的方桌布图案的一部分，请你运用旋转的方法，将该图案绕原点O顺时针依次旋转90°、180°、270°，并画出图形，你来试一试吧！但是涂阴影时，要注意利用旋转变换的特点，不要涂错了位置，否则你将得不到理想的效果，并且还要扣分的噢！

3．如图，△ABC的直角三角形，BC是斜边，将△ABP绕点A逆时针旋转后，能与△ACP′重合，如果AP=3，求PP′的长．

答案:
一、1．D 2．D 3．C
二、1．4 72° 2．旋转 3．相等
三、1．答案不唯一，学生设计的只要符合题目的要求，都应给予鼓励．
2．略
3．∵△ABP绕点A逆时针旋转后，能与△ACP′重合，
∴AP′=AP，∠CAP′=∠BAP，
∴∠PAP′=∠PAC+∠CAP′=∠PAC+∠BAP=∠BAC=90°，
△PAP′为等腰直角三角形，PP′为斜边，
∴PP′=AP=3．
23.2 中心对称(1)
第一课时
教学内容
两个图形关于这个点对称或中心对称、对称中心、关于中心的对称点等概念及其运用它们解决一些实际问题．
教学目标
了解中心对称、对称中心、关于中心的对称点等概念及掌握这些概念解决一些问题．
复习运用旋转知识作图，旋转角度变化，设计出不同的美丽图案来引入旋转180°的特殊旋转──中心对称的概念，并运用它解决一些实际问题．
重难点、关键
1．重点：利用中心对称、对称中心、关于中心对称点的概念解决一些问题．
2．难点与关键：从一般旋转中导入中心对称．
教具、学具准备
小黑板、三角尺
教学过程
一、复习引入
请同学们独立完成下题．

如图，△ABC绕点O旋转，使点A旋转到点D处，画出旋转后的三角形，并写出简要作法．

老师点评：分析，本题已知旋转后点A的对应点是点D，且旋转中心也已知，所以关键是找出旋转角和旋转方向．显然，逆时针或顺时针旋转都符合要求，一般我们选择小于180°的旋转角为宜，故本题选择的旋转方向为顺时针方向；已知一对对应点和旋转中心，很容易确定旋转角．如图，连结OA、OD，则∠AOD即为旋转角．接下来根据“任意一对对应点与旋转中心的连线所成的角都是旋转角”和“对应点到旋转中心的距离相等”这两个依据来作图即可．
作法：（1）连结OA、OB、OC、OD；
（2）分别以OB、OB为边作∠BOM=∠CON=∠AOD；
（3）分别截取OE=OB，OF=OC；
（4）依次连结DE、EF、FD；
即：△DEF就是所求作的三角形，如图所示．

二、探索新知
问题：作出如图的两个图形绕点O旋转180°的图案，并回答下列的问题：
1．以O为旋转中心，旋转180°后两个图形是否重合？
2．各对称点绕O旋转180°后，这三点是否在一条直线上？

老师点评：可以发现，如图所示的两个图案绕O旋转180°都是重合的，即甲图与乙图重合，△OAB与△COD重合．

像这样，把一个图形绕着某一个点旋转180°，如果它能够与另一个图形重合，那么就说这两个图形关于这个点对称或中心对称，这个点叫做对称中心．
这两个图形中的对应点叫做关于中心的对称点．
例1．如图，四边形ABCD绕D点旋转180°，请作出旋转后的图案，写出作法并回答．
（1）这两个图形是中心对称图形吗？如果是对称中心是哪一点？如果不是，请说明理由．
（2）如果是中心对称，那么A、B、C、D关于中心的对称点是哪些点．

分析：（1）根据中心对称的定义便直接可知这两个图形是中心对称图形，对称中心就是旋转中心．
（3）旋转后的对应点，便是中心的对称点．
解：作法：（1）延长AD，并且使得DA′=AD
（2）同样可得：BD=B′D，CD=C′D
（3）连结A′B′、B′C′、C′D，则四边形A′B′C′D为所求的四边形，如图23-44所示．

答：（1）根据中心对称的定义便知这两个图形是中心对称图形，对称中心是D点．
（2）A、B、C、D关于中心D的对称点是A′、B′、C′、D′，这里的D′与D重合．
例2．如图，已知AD是△ABC的中线，画出以点D为对称中心，与△ABD成中心对称的三角形．

分析：因为D是对称中心且AD是△ABC的中线，所以C、B为一对的对应点，因此，只要再画出A关于D的对应点即可．
解：（1）延长AD，且使AD=DA′，因为C点关于D的中心对称点是B（C′），B点关于中心D的对称点为C（B′）
（2）连结A′B′、A′C′．
则△A′B′C′为所求作的三角形，如图所示．

三、巩固练习
教材P74 练习2．
四、应用拓展
例3．如衅，在△ABC中，∠C=70°，BC=4，AC=4，现将△ABC沿CB方向平移到△A′B′C′的位置．
（1）若平移的距离为3，求△ABC与△A′B′C′重叠部分的面积．
（2）若平移的距离为x（0≤x≤4），求△ABC与△A′B′C′重叠部分的面积y，写出y与x的关系式．

分析：（1）∵BC=4，AC=4
∴△ABC是等腰直角三角形，易得△BDC′也是等腰直角三角形且BC′=1
（2）∵平移的距离为x，∴BC′=4-x
解：（1）∵CC′=3，CB=4且AC=BC
∴BC′=C′D=1
∴S△BDC`=×1×1=
（2）∵CC′=x，∴BC′=4-x
∵AC=BC=4
∴DC′=4-x
∴S△BDC`=（4-x）（4-x）=x2-4x+8
五、归纳小结（学生归纳，老师点评）
本节课应掌握：
1．中心对称及对称中心的概念；
2．关于中心的对称点的概念及其运用．
六、布置作业
1．教材P73 练习1．
2．选作课时作业设计．
第一课时作业设计
一、选择题
1．在英文字母VWXYZ中，是中心对称的英文字母的个数有（ ）个．
A．1 B．2 C．3 D．4
2．下面的图案中，是中心对称图形的个数有（ ）个

A．1 B．2 C．3 D．4
3．如图，把一张长方形ABCD的纸片，沿EF折叠后，ED′与BC的交点为G，点D、C分别落在D′、C′的位置上，若∠EFG=55°，则∠1=（ ）
A．55° B．125° C．70° D．110°

二、填空题
1．关于某一点成中心对称的两个图形，对称点连线必通过_________．
2．把一个图形绕着某一个点旋转180°，如果它能够与另一个图形重合，那么就说这两个图形是_________图形．
3．用两个全等的直角非等腰三角形可以拼成下面图形中的哪几种：_______（填序号）
（1）长方形；（2）菱形；（3）正方形；（4）一般的平行四边形；（5）等腰三角形；（6）梯形．
三、综合提高题
1．仔细观察所列的26个英文字母，将相应的字母填入下表中适当的空格内．
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
对称
形式
轴对称
旋转
对称
中心
对称
只有一条对称轴
有两条对称轴

2．如图，在正方形ABCD中，作出关于P点的中心对称图形，并写出作法．

3．如图，是由两个半圆组成的图形，已知点B是AC的中点，画出此图形关于点B成中心对称的图形．

答案:
一、1．B 2．D 3．D
二、1．这一点（对称中心） 2．中心对称 3．（1）（4）（5）
三、1．略
2．作法：（1）延长CB且BC′=BC；
（2）延长DB且BD′=DB，延长AB且使BA′=BA；
（3）连结A′D′、D′C′、C′B
则四边形A′BC′D′即为所求作的中心对称图形，如图所示．

3.略.
