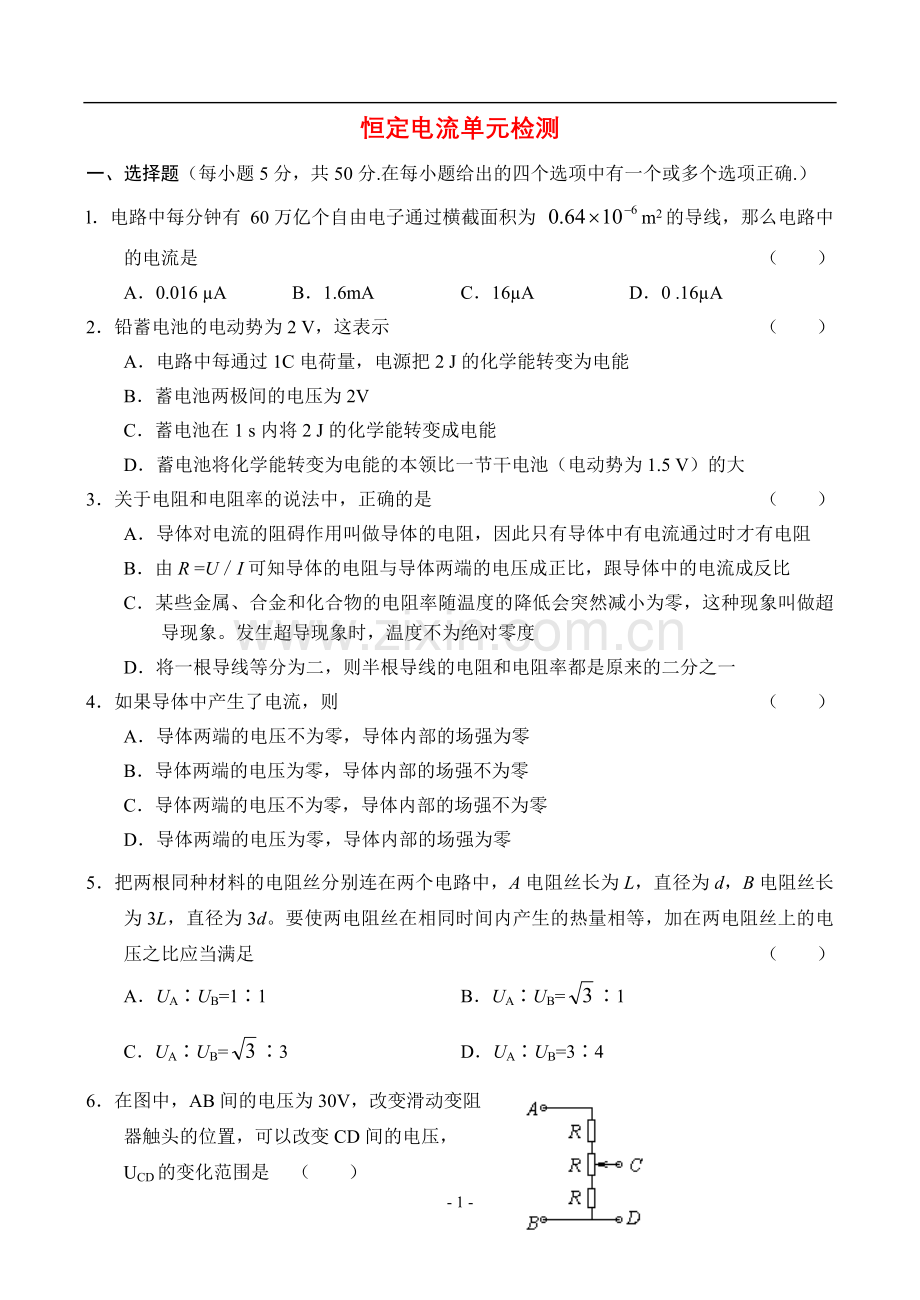

恒定电流单元检测
一、选择题（每小题5分，共50分.在每小题给出的四个选项中有一个或多个选项正确.）
l．电路中每分钟有 60万亿个自由电子通过横截面积为 m2的导线，那么电路中的电流是 （ ）
A．0.016 µA B．1.6mA C．16µA D．0 .16µA
2．铅蓄电池的电动势为2 V，这表示 （ ）
A．电路中每通过1C电荷量，电源把2 J的化学能转变为电能
B．蓄电池两极间的电压为2V
C．蓄电池在1 s内将2 J的化学能转变成电能
D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大
3．关于电阻和电阻率的说法中，正确的是 （ ）
A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻
B．由R =U／I可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比
C．某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫做超导现象。发生超导现象时，温度不为绝对零度
D．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一
4．如果导体中产生了电流，则 （ ）
A．导体两端的电压不为零，导体内部的场强为零
B．导体两端的电压为零，导体内部的场强不为零
C．导体两端的电压不为零，导体内部的场强不为零
D．导体两端的电压为零，导体内部的场强为零
5．把两根同种材料的电阻丝分别连在两个电路中，A电阻丝长为L，直径为d，B电阻丝长为3L，直径为3d。要使两电阻丝在相同时间内产生的热量相等，加在两电阻丝上的电压之比应当满足 （ ）
A．UA∶UB=1∶1 B．UA∶UB=∶1
C．UA∶UB=∶3 D．UA∶UB=3∶4
6．在图中，AB间的电压为30V，改变滑动变阻
器触头的位置，可以改变CD间的电压，
UCD的变化范围是 （ ）

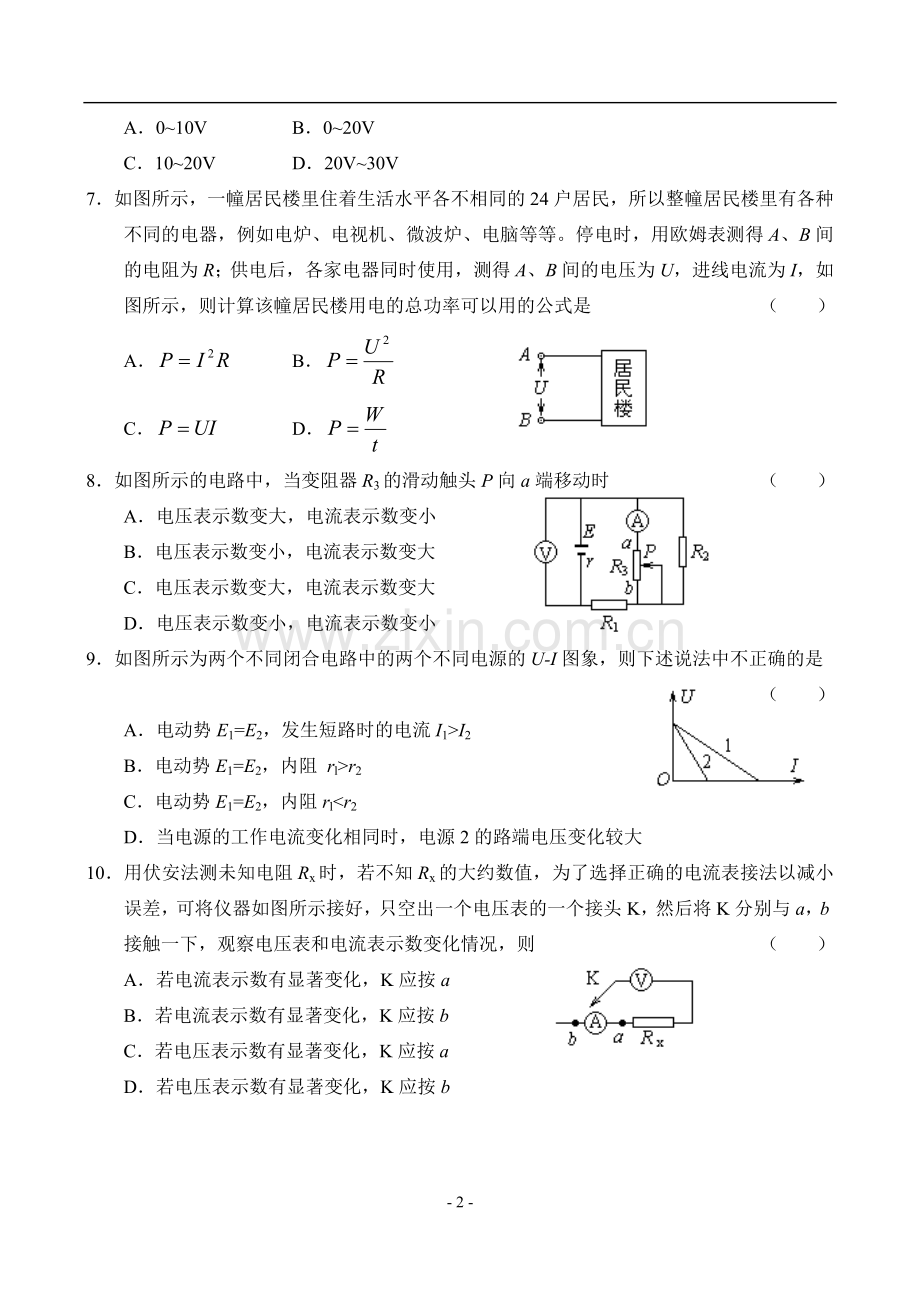

A．0~10V B．0~20V
C．10~20V D．20V~30V
7．如图所示，一幢居民楼里住着生活水平各不相同的24户居民，所以整幢居民楼里有各种不同的电器，例如电炉、电视机、微波炉、电脑等等。停电时，用欧姆表测得A、B间的电阻为R；供电后，各家电器同时使用，测得A、B间的电压为U，进线电流为I，如图所示，则计算该幢居民楼用电的总功率可以用的公式是 （ ）
A． B．
C． D．
8．如图所示的电路中，当变阻器R3的滑动触头P向a端移动时 （ ）
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变大
C．电压表示数变大，电流表示数变大
D．电压表示数变小，电流表示数变小
9．如图所示为两个不同闭合电路中的两个不同电源的U-I图象，则下述说法中不正确的是
（ ）
A．电动势E1=E2，发生短路时的电流I1>I2
B．电动势E1=E2，内阻 rl>r2
C．电动势E1=E2，内阻rl<r2
D．当电源的工作电流变化相同时，电源2的路端电压变化较大
10．用伏安法测未知电阻Rx时，若不知Rx的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则 （ ）
A．若电流表示数有显著变化，K应按a
B．若电流表示数有显著变化，K应按b
C．若电压表示数有显著变化，K应按a
D．若电压表示数有显著变化，K应按b

二、填空题（每题6分，共24分.把正确答案填在题中的横线上）
11．如图所示为两个电阻的U－I图象，两电阻阻值之比R1∶R2
为_____________，给它们两端加相同的电压，则通过的电
流之比I1∶I2为_________。
12．有四盏灯，接入如图所示的电路中，L1和L2都标有“220V、
100W”，L3和L4都标有“220V、40W”，把电路接通后，
最暗的灯将是_________。
13．一个未知电阻，无法估计其电阻值，某同学
用伏安法测量此电阻，用图（a）（b）两种电
路各测一次，用（a）图所测数据为3.0V，
3.0mA，用（b）图测得的数据是2.9V，
4.0mA，由此可知，用________图测得Rx的误差较小，测量值 Rx=________。
14．实验室内有一电压表 ，量程为150mV，内阻约为150Ω。现要将其改装成量程为10mA的电流表。为此，实验室提供如下器材：干电池E（电动势为1.5V），电阻箱R，滑线变阻器R＇，电流表 （有1.5mA，15mA与150mA三个量程）及开关K。对电压表改装时必须知道电压表的内阻。可用图示的电路测量电压表 的内阻。在既不损坏仪器又
能使精确度尽可能高的条件下，电路中的
电流表 应选用的量程是 。
若合上K，调节滑线变阻器后测得电压
表的读数为150mV，电流表 的读数
为1.05mA，则电压表的内阻为 。（取三位有效数字）
三、计算题（共26分）要求写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能给分.有数值计算的题，答案中应明确写出数值和单位.
15．（12分）如图是家用电饭煲的电路图。将电饭煲接到稳压电源上，当开关接通“加热”档时，电热丝以额定功率给食物加热，当食物蒸熟后，开关接通“保温”档，给食物保温，这时电热丝的功率为其额定功率的1/9，电流为1.40 A，已知分压电阻的阻值是R=100Ω。求：
（1）保温时，电阻R两端的电压.
（2）稳压电源输出的电压.
（3）电热丝的额定功率.

16．（14分）如图所示，电源的电动势E=110V，电阻R1=21Ω，电动机绕组的电阻R0=0.5Ω，电键S1始终闭合。当电键S2断开时，电阻R1的电功率是525W；当电键S2闭合时，电阻R1的电功率是336W，求
（1）电源的内电阻；
（2）当电键S2闭合时流过电源的电流和电动机的输出功率。

参考答案
1.D 2.AD 3.C 4.C 5.B 6.C 7.C 8.B 9.B 10.BC
11．4∶1；1∶4 12．L3 13．（a）；1000Ω 14．1.5mA；143Ω
15．解析：（1）电阻R两端的电压为
UR=IR=1.40×100=140（V） （3分）
（2）设电热丝的电阻为r，电源输出电压为U，则
（）2r = （3分）
解得：r=50Ω（2分）
所以电源电压为U=I（R+r）=1.40×（100+50）=210（V）（2分）
（3）电热丝的额定功率为P==882（W）（2分）
16．解：（1）设S2断开时R1消耗的功率为P1，则 ，（2分）
代入数据可以解得，r=1Ω（1分）
（2）设S2闭合时R1两端的电压为U，消耗的功率为P2，则，（1分）
解得，U=84V（1分）
由闭合电路欧姆定律得，E=U+Ir，（1分）
代入数据，得I=26A（1分）
流过R1的电流为I1，流过电动机的电流为I2，A，（1分）
而I1+I2=I，所以I2=22A，（2分）
由，（2分）
代入数据得，W（2分）

- 5 -
