汽包平衡容器说明书.doc

专利产品
证书号：第935394号

TPH—A（B）（C）型
差压式水位计（平衡容器）

使用说明书

铁岭铁光仪器仪表有限责任公司
TIELINGTIE GUANG INSTRUMENT&APPARATUS CO．，LT

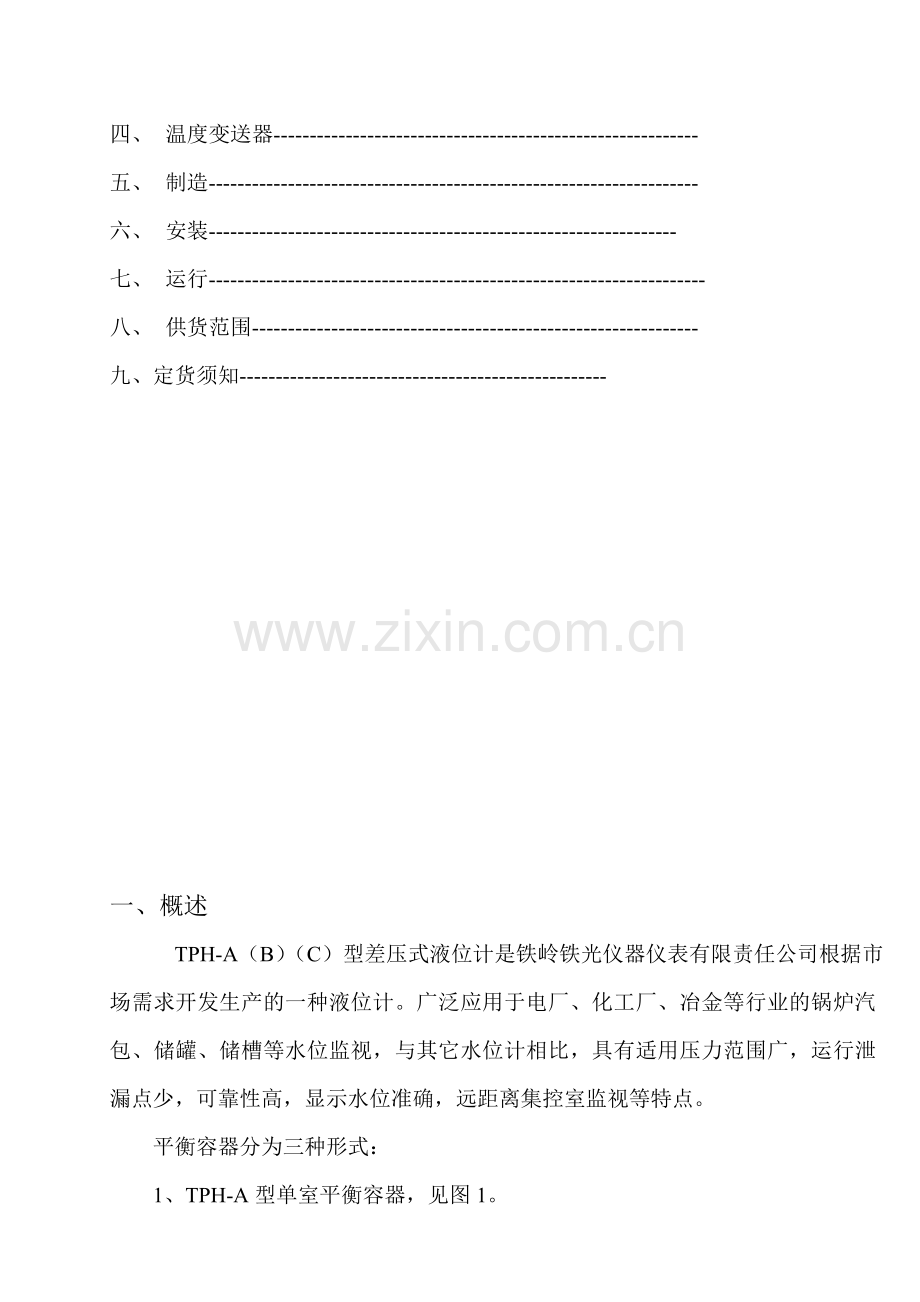

目 录
一、 概述------------------------------------------------------------------
二、 工作原理---------------------------------------------------------
三、 技术参数-------------------------------------------------------------
四、 温度变送器-----------------------------------------------------------
五、 制造--------------------------------------------------------------------
六、 安装-----------------------------------------------------------------
七、 运行---------------------------------------------------------------------
八、 供货范围--------------------------------------------------------------
九、定货须知---------------------------------------------------

一、概述
TPH-A（B）（C）型差压式液位计是铁岭铁光仪器仪表有限责任公司根据市场需求开发生产的一种液位计。广泛应用于电厂、化工厂、冶金等行业的锅炉汽包、储罐、储槽等水位监视，与其它水位计相比，具有适用压力范围广，运行泄漏点少，可靠性高，显示水位准确，远距离集控室监视等特点。
平衡容器分为三种形式：
1、TPH-A型单室平衡容器，见图1。
2、TPH-B型双室平衡容器，见图2。
3、TPH-C型室温型单室平衡容器，见图3、图4。
TPH-C型室温型单室平衡容器为专利产品。
TPH—C室温型单室平衡容器与其它结构平衡容器相比，具有下列优点：
a) 参比水柱的密度进行了温度补偿测量准确，测量精度高，可以进行大量程测量。
b) 平衡容器为室温（不打保温），不向外部散热因此节约能源。
c) 当汽包接近满水时，由于其参比水柱的密度远大于汽包饱和水的密度，因此产生的差压值不趋近于零，克服了差压变送器本身零点易漂移的问题。
二、工作原理
差压式水位计是采用差压原理，测量出平衡器中的静压力与容器中实际水位的静压力（随水位升降而变化）的差压值。通过差压变送器将差压值转变成电流信号传输到集控室计算机上进行水位监视。本仪表采用压力变送器测量压力对汽包内饱和水、汽密度进行补偿。
TPH-C型室温型单室平衡容器为专利产品。其特征如下：
目前单室平衡容器的参比水柱密度是人为设定的、估计的，不能测量温度进行密度补偿，因此测量水位是不精确的。差压式水位计是测量锅炉汽包等水位的主表，用于水位自动调节，停炉保护，显然参比水柱密度误差大会导致测量不准确，不利于电力锅炉安全运行。
TPH-C型室温型单室平衡容器由于平衡容器位置下移，冷凝水充满了平衡容器，汽水热交换在容器前进行，因此平衡容器内水温上下均与室温一致，参比水柱水的密度上下相同，对其温度补偿，确定参比水柱密度。对汽包内饱和汽、水密度进行压力补偿，确定饱和汽、水密度。测量水位的精度更高更准确。
各种型号平衡容器的水位显示值按下式计算（双向显示）：
h=[H(ρ-ρQ)-0.102×103△P]/(ρS-ρQ)-H0
式中：h— 汽包水位显示值、单位mm。
H— 水、汽连管中心距、单位mm。
ρ— 平衡容器内水的密度、单位kg/m3。
ρQ— 汽包内饱和汽密度、单位kg/m3。
ρS—— 汽包内饱和水密度、单位kg/m3。
△P— 测量的差压值、单位Pa。
0.102×103—单位换算常数。
H0— 汽包水连管至零（正常）水位距离、单位mm。

图1、 单室平衡容器水位计结构图

图2、 双室平衡器液位计结构图
以上密度按GB/T2624确定密度进行补偿，亦可按近似公式补偿。
本产品无截面含汽率修正，我们认为汽包内水的截面含汽是汽包内水位的一种虚假水位现象，其对玻璃板水位计、电接点水位计、差压水位计测量真实水位产生影响相同。
三、技术参数
1. 工作压力：0—22MPa。
2. 工作温度：0—375℃。
3. 汽、水连管焊接接口规格：∮28X4 （或按用户要求制造）。
4. 导压管焊接接口规格：∮16X3 （或按用户要求制造）。
5. 汽、水连管中心距：按用户要求制造。

四、温度变送器、差压变送器
1. TPH-C型室温型单室平衡容器配置一体化温度变送器，接口M27X2,插入深度100mm，直径12mm，量程0-200℃。24VDC,二线制输出4-20mA标准信号。（或按用户要求提供热电阻、热电偶测温元件）
2.差压变送器量程选择应等于（或略大于）0.00981H。单位： kPa。
（H— 水、汽连管中心距、单位mm）
五、制造
平衡容器按GB150-98《钢制压力容器》标准制造，容器材料采用20G/GB5310(亦可按用户要求选材)。
六、安装
将安装所需阀门、平衡器、差压变送器、三阀组、连接管等准备好，按图1（单室平衡器），图2（双室平衡器），图3、图4（室温型单室平衡器）结构图安装即可。将差压变送器、压力变送器及一体化温度变送器的信号线接到集控室计算机上。
七、运行
1． 关闭三阀组的两侧截止阀，打开气、水联管截止阀。
2． 打开三组阀的中间平衡阀，用电流表测量差压变送输出电流，由于此时差压值为零，电流输出应为4mA。否则调整差压变送器零点。
3． 打开三阀组的两侧截止阀，关闭三组阀上的平衡阀，系统进入工作状态。
八、供货范围
1、平衡容器。
2、一体化温度变送器（TPH-C型室温型单室平衡容器配置）。
3、其它协议供货。
九、订货须知
用户需提供下列参数：
1、型号。
2、介质工作压力。
3、水、汽连管外径及壁厚（若法兰连接需提供法兰标准号、公称压力、公称直径、密封面型式）。
4、材质。
5、导压接管外径及壁厚。
6、汽、液连管中心距。
7、其他要求。
