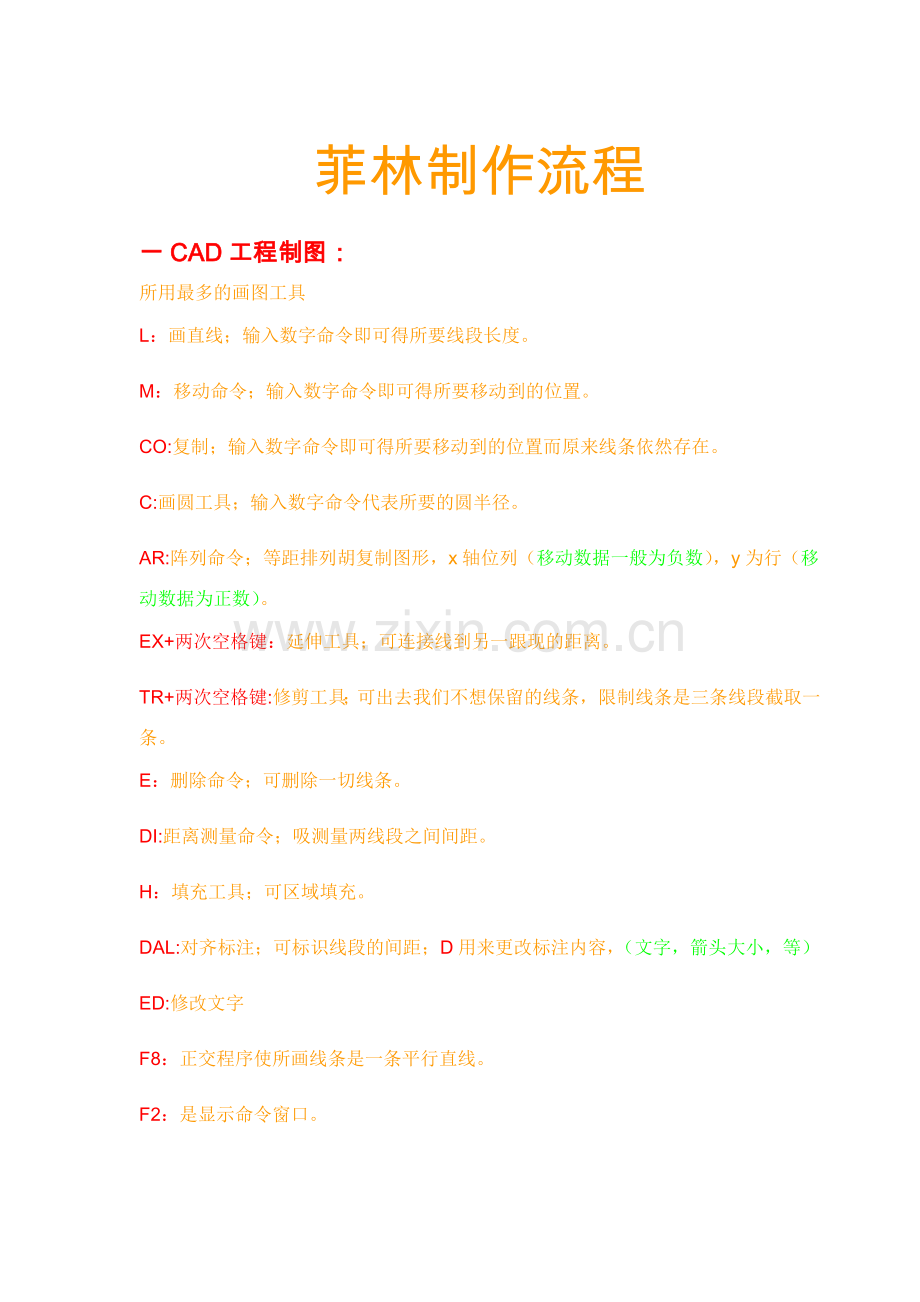

菲林制作流程
一CAD工程制图：
所用最多的画图工具
L：画直线；输入数字命令即可得所要线段长度。
M：移动命令；输入数字命令即可得所要移动到的位置。
CO:复制；输入数字命令即可得所要移动到的位置而原来线条依然存在。
C:画圆工具；输入数字命令代表所要的圆半径。
AR:阵列命令；等距排列胡复制图形，x轴位列（移动数据一般为负数），y为行（移动数据为正数）。
EX+两次空格键：延伸工具；可连接线到另一跟现的距离。
TR+两次空格键:修剪工具；可出去我们不想保留的线条，限制线条是三条线段截取一条。
E：删除命令；可删除一切线条。
DI:距离测量命令；吸测量两线段之间间距。
H：填充工具；可区域填充。
DAL:对齐标注；可标识线段的间距；D用来更改标注内容，（文字，箭头大小，等）
ED:修改文字
F8：正交程序使所画线条是一条平行直线。
F2：是显示命令窗口。

CAD修改线路菲林：（3264产品为例）
1:找近似线路用CAD打开，删除线路全部内容，只留下一颗。（线路宽度改变，防焊宽度一般不变）
2改好一颗线路图纸后，用阵列命令数据（所用数据为单颗产品尺寸行数据为负数）（行1；列3；X:-3.1；Y:6.3）
3上（6）颗产品下（5）颗产品复制上边第（6）颗用来改绝缘线。
4：绝缘线列缩0.025
5删除第（6）颗最有侧绝缘线，复制旁边绝缘线
6：阵列下来（行13；列1；X:-3.1；Y:6.3）(24-11) 上下=总-上下保留数+1
7:左右阵列（行1；列6；X:-3.1；Y:6.3） 左右=总-左右保留数
8保存图纸。

CAM工程制图：
所用最多的画图工具
CAM快捷鍵
ALT+SU:单位修改（mm; 1/10000） ALT+ENJ:线连接W:框选
+放大 -縮小 ALT+EM:移动 ALT+EC：复制
ALT+ED:刪除 ALT+AP:填充 ALT+ENB拆分
ALT+ST:改文字 (aprit格式，2号字) ALT+EHTT:改文字內容 ALT+AX: 写入 ALT+AL:画线命令（一般跟捕捉中点联系使用）
O:正交 ALT+IMO线与线的间距線距 ALT+IMP放大线边捕捉中点线边与线边的间距線距 F:視圖切換 U：返回上一步
ALT+ER旋转 Q线宽
CAM作图方法
第一部：1.用CAM导出CAD图纸 2.修改单位 3.框选线连接 4.填充
5.改文字 6.下偏移3.5 7导出保存（注意数据的修改）
第二部：1.打开CAM导出上步保存的CAM线路数据;边框图纸:文字图纸
2.移动边框，从把边框第二层复制至第一层线路
3.打开画线命令，修改上下边框。
4.填充下边框，删除用于对位的三点，留下上边框暂时不予填充
5.在第三层修改我们需要的文字（注意分清锰铜，康铜）
6.填充，删除不需要的。
7.导出保存。（注意数据的修改）

文字菲林修改阵列颗数

2037
1220
7520
0816
7638
7267
40
22
67
42
40
11
105
52
22
10
11
12
12864
9045
11050
70110
4372
3725
13
6
8
18
7
16
12
7
19
11
22
34
7522
6772
15020
7525
3825
60100
38
11
12
11
46
6
34
11
22
33
13
8
3216
2550
3264
6432
50110
1632
52
16
33
16
27
13

2012

菲林排版步骤，我的电脑C盘 program flies east space light cmp 图标
K空间排版（防焊菲林需要阴阳片） 移动版图（+放大 -缩小），，做好后文件输出 生成RID光栅文件 保存至桌面 文栅预览P 打开文件光栅文件输出完成后全部关闭

冲片机使用：
1． 看显影 定影槽师傅干净，三个排水开关是否关闭
2． AMT120为显影液，AMT110为定影液
3． 菲林出来黑色不够家显影液，白度不够加定影液
4． 开机，解锁 开关 下键5下 输入 设定 锁
