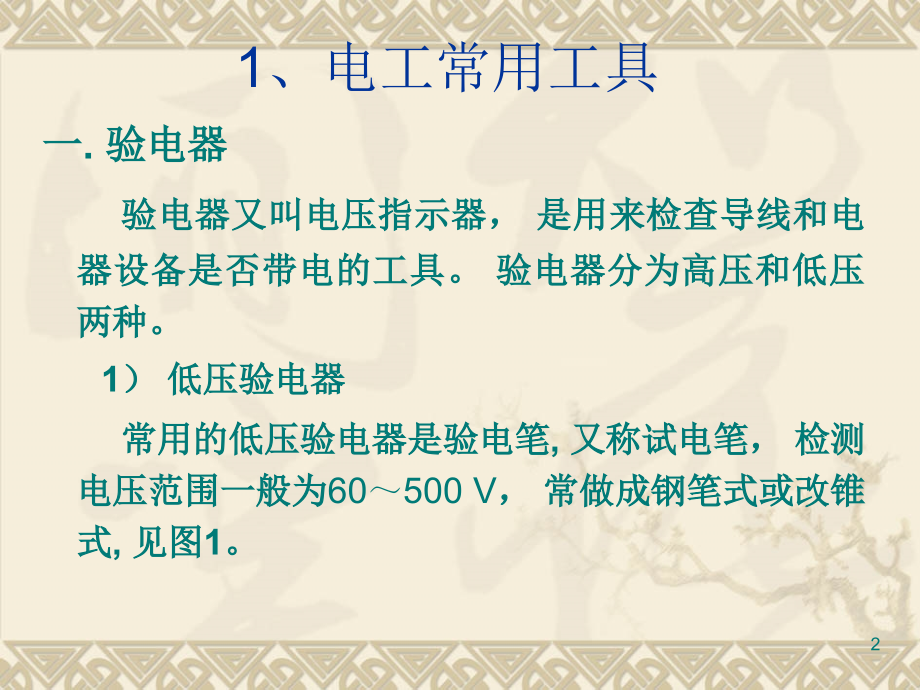

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,常用电工工具的使用方法,主讲,:,1,1,、电工常用工具,一,.,验电器,验电器又叫电压指示器，是用来检查导线和电器设备是否带电的工具。验电器分为高压和低压两种。,1,）低压验电器,常用的低压验电器是验电笔,又称试电笔，检测电压范围一般为,60,500 V,，常做成钢笔式或改锥式,见图,1,。,2,低压验电器的使用方法,低压验电器,(,试电笔,),使用时，正确的握笔方法如图,11,所示。,图,11,低压验电器握法,a,）笔式握法,b,）螺钉旋具式握法,3,图,1,验电笔,(a),钢笔式验电笔；,(b),改锥式验电器,低压验电器的解构,4,一,.,验电器,1,低压验电器的使用方法,手指触及其尾部金属体，氖管背光朝向使用者，以便验电时观察氖管辉光情况。当被测带电体,与大地之间的电位差超过,60V,时，用试电笔测试带电体，试电笔中的氖管就会发光。低压验电器电压测试范围是,60,500V,。,5,2,低压验电器作用,1,）区分火线（相线）和地线（中性线或零线）。氖泡发亮时是火线（即有电），不亮时是地线。,2,）区分交流电或直流电。氖灯管两端附近都发亮时交流，仅一端电极附近发亮是直流。,3,）判断电压的高低。一般在带电体与大地间的电位差低于,36V,，氖泡不发光，在,60500V,之间,?,氖泡发光，电压越高氖泡越亮。,4,）数字显示式验电笔可显示被试带电体的电压数值，还可应用“感应断点测试”功能，用来判断绝缘导线是否断线。,5,）检查相线是否碰壳。,6,一,.,验电器,2,高压压验电器的使用方法,高压验电器使用时，应特别注意的是，手握部位不得超过护环，还应戴好绝缘手套。高压验电器握法如图,12,所示,图,12,高压验电器,7,一,.,验电器,高压验电器的解构,8,3,验电器的使用要求,(1),验电器使用前应在确有电源处测试检查，确认验电器良好后方可使用。,(2),验电时应将电笔逐渐靠近被测体，直至氖管发光。只有在氖管不发光时，并在采取防护措施后，才能与被测物体直接接触。,(3),使用高压验电器验电时，应一人测试，一人监护；测试人必须戴好符合耐压等级的绝缘手套；测试时要防止发生相间或对地短路事故；人体与带电体应保持足够的安全距离。,(4),在雪、雨、雾及恶劣天气情况下不宜使用高压验电器，以避免发生危险。,9,二,.,旋具,1),螺钉旋具,常用的旋具是改锥,(,又称螺丝刀,),，如图,3,所示。它用来紧固或拆卸螺钉，一般分为一字形和十字形两种。,图,3,改锥,(a),一字形改锥；,(b),十字形改锥,10,(1),一字形改锥：其规格用柄部以外的长度表示，常用的有,100,150,200,300,400 mm,等。,(2),十字形改锥：有时称梅花改锥，一般分为四种型号，其中：,号适用于直径为,2,2.5 mm,的螺钉；,、,、,号分别适用于直径为,3,5 mm,、,6,8 mm,、,10,12 mm,的螺钉。,11,(3),多用改锥：是一种组合式工具，既可作改锥使用，又可作低压验电器使用，此外还可用来进行锥、钻、锯、扳等。它的柄部和螺钉旋具是可以拆卸的，并附有规格不同的螺钉旋具、三棱锥体、金力钻头、锯片、锉刀等附件。,12,2,）活动扳手,活动扳手,(,简称活扳手，见图,8),是用于紧固和松动螺母的一种专用工具，主要由活扳唇、呆扳唇、扳口、蜗轮、轴销等构成，其规格以长度,(mm),最大开口宽度,(mm),表示，常用的有,15019(6,英寸,),、,20024(8,英寸,),、,25030(10,英寸,),、,30036(12,英寸,),等几种。,13,图,8,活扳手的构造及使用,(a),构造；,(b),使用,14,3,）固定扳手,固定扳手,(,简称呆扳手,),的扳口为固定口径，不能调整，但使用时不易打滑。,15,三、电工刀,电工刀,(,见图,4),是用来剖切导线、电缆的绝缘层，切割木台缺口，削制木枕的专用工具。,图,4,电工刀,16,电工刀是电工常用的一种切削工具。用电工刀可以剖削电线绝缘层。,用电工刀可以削制木榫、竹榫。多功能电工刀的锯片，可用来锯割木条、竹条，制作木榫、竹榫。多功能电工刀除了刀片外，还有锯片、锥子、扩孔锥等。多功能电工刀，它除了刀片以外，还带有尺子、锯子、剪子和开啤酒瓶盖的开瓶扳手。,电工刀的作用,17,四、电工钳,1,、钢丝钳,钢丝钳是一种夹持或折断金属薄片,切断金属丝的工具。电工用钢丝钳的柄部套有绝缘套管,(,耐压,500 V,),，其规格用钢丝钳全长的毫米数表示，常用的有,150,175,200mm,等。钢丝钳的构造及应用如图,5,所示。,18,图,5,钢丝钳的构造及应用,(a),构造；,(b),弯绞导线；,(c),紧固螺母；,(d),剪切导线；,(e),铡切钢丝,19,2,、尖嘴钳,尖嘴钳,(,见图,6),的头部,“,尖细,”,，用法与钢丝钳相似，其特点是适用于在狭小的工作空间操作，能夹持较小的螺钉、垫圈、导线及电器元件。在安装控制线路时，尖嘴钳能将单股导线弯成接线端子,(,线鼻子,),，有刀口的尖嘴钳还可剪断导线、剥削绝缘层。,图,6,尖嘴钳,20,3.,断线钳和剥线钳,1,）断线钳,断线钳,(,见图,7(a),的头部,“,扁斜,”,，因此又叫斜口钳、扁嘴钳或剪线钳，是专供剪断较粗的金属丝、线材及导线、电缆等用的。它的柄部有铁柄、管柄、绝缘柄之分，绝缘柄耐压为,1000 V,。,21,2,）剥线钳,剥线钳,(,见图,7(b),是用来剥落小直径导线绝缘层的专用工具。它的钳口部分设有几个刃口，用以剥落不同线径的导线绝缘层。其柄部是绝缘的，耐压为,500 V,。,22,4.1.2,登高用具,1.,安全帽,安全帽是用来保护施工人员头部的，必须由专门工厂生产。,2.,安全带,安全带,(,见图,9),是腰带、保险绳和腰绳的总称，用来防止发生空中坠落事故。腰带用来系挂保险绳、腰绳和吊物绳，系在腰部以下、臀部以上的部位。,23,3.,踏板,踏板又叫登高板，用于攀登电杆，由板、绳、钩组成,见图,10,。,4.,脚扣,脚扣也是攀登电杆的工具，主要由弧形扣环、脚套组成，分为木杆脚扣和水泥杆脚扣两种，如图,11,所示。,24,图,9,安全带,25,图,10,踏板,26,图,11,脚扣,(a),木杆脚扣；,(b),水泥杆脚扣,27,5.,梯子,梯子是最常用的登高工具之一，有单梯、人字梯,(,合页梯,),、升降梯等几种，用毛竹、硬质木材、铝合金等材料制成。使用梯子应注意以下几点：,28,使用前要检查有无虫蛀、折裂等。,使用单梯时，梯根与墙的距离应为梯长的,1,4,1,2,，以防滑落和翻倒。,使用人字梯时，人字梯的两腿应加装拉绳，以限制张开的角度，防止滑塌。,(4),采取有效措施，防止梯子滑落。,29,4.1.3,常用防护用具,1.,绝缘棒,绝缘棒主要是用来闭合或断开高压隔离开关、跌落保险，以及用于进行测量和实验工作。绝缘棒由工作部分、绝缘部分和手柄部分组成，如图,12,所示。,30,图,12,绝缘棒,31,2.,绝缘夹钳,绝缘夹钳主要用于拆装低压熔断器等。绝缘夹钳由钳口、钳身、钳把组成，如图,13,所示，所用材料多为硬塑料或胶木。钳身、钳把由护环隔开，以限定手握部位。绝缘夹钳各部分的长度也有一定要求，在额定电压,10 kV,及以下时，钳身长度不应小于,0.75 m,，钳把长度不应小于,0.2 m,。使用绝缘夹钳时应配合使用辅助安全用具。,32,图,13,绝缘夹钳,33,3.,绝缘手套,绝缘手套是用橡胶材料制成的，一般耐压较高。它是一种辅助性安全用具，一般常配合其他安全用具使用。,4.,携带型接地线,携带型接地线也就是临时性接地线，在检修配电线路或电气设备时作临时接地之用,以防意外事故。,34,4.1.4,常用专用工具,1.,安装器具,（,1,）叉杆。叉杆是外线电工立杆时使用的专用工具，由,U,形铁叉和撑杆组成，其外形如图,14,所示。,（,2,）架杆。架杆是由两根相同直径、相同长度的圆木组成的立杆工具，其外形如图,15,所示。,35,图,14,叉杆,36,图,15,架杆,37,（,3,）紧线器。,紧线器是用来收紧户内瓷瓶线路和户外架空线路导线的专用工具，由夹线钳、滑轮、收线器、摇柄等组成，分为平口式和虎口式两种，其外形如图,16,所示,。,（,4,）导线压接钳。,导线压接钳是连接导线时将导线与连接管压接在一起的专用工具，分为手动压接钳和手提式油压钳两类，如图,17,所示。,38,图,16,紧线器,39,图,17,导线压接钳,(a),手动压接钳；,(b),手提式油压钳,40,2.,管加工器具,(1),弯管器。,管弯管器。,木架弯管器。,滑轮弯管器。,41,图,18,用管弯管器弯管,42,图,19,滑轮弯管器,43,图,20,手钢锯,44,（,2,）切管器。,手钢锯。,电锯。,管子割刀。,（,3,）管子套丝绞扳。,钢管绞扳。,圆扳牙。,45,图,21,管子套丝绞扳,(a),钢管绞扳；,(b),圆扳牙,46,3.,手电钻,手电钻的作用是在工件上钻孔。手电钻主要由电动机、钻夹头、钻头、手柄等组成，分为手提式和手枪式两种，外形如图,22,所示。,4.,冲击电钻,冲击电钻,(,简称冲击钻,),的作用是在砌块和砖墙上冲打孔眼，其外形与手电钻相似，如图,23,所示。钻上有锤、钻调节开关，可分别当普通电钻和电锤使用。,47,图,22,手电钻,(a),手提式；,(b),手枪式,48,图,23,冲击电钻,49,5.,射钉枪,射钉枪又称射钉工具枪或射钉器，是一种比较先进的安装工具。它利用火药爆炸产生的高压推力，将尾部带有螺纹或其他形状的射钉射入钢板、混凝土和砖墙内，起固定和悬挂作用。射钉枪的结构示意如图,24,所示。,50,图,24,射钉枪器体构造示意图,51,图,25,器弹构造示意图,52,2),射钉枪的操作,射钉枪的操作分为装弹、击发和退弹壳三个步骤。,(1),装弹。将枪身扳折,45,，检查无脏物后，将适用的射钉装入枪膛，并将定心圈套在射钉的顶端，以固定中心,(M8,的规格可不用定心圈,),；将钉套装在螺纹尾部，以传递推进力。装入适用的弹药及弹套，一手握擎坐标护罩,一手握枪柄，上器体，使前、后枪管成一条直线。,53,(2),击发。,为确保施工安全,射钉枪设有双重保险机构：一是保险按钮，击发前必须打开；二是击发前必须使枪口抵紧施工面，否则射钉枪不会击发。,(3),退弹壳。,射钉射出后，将射钉枪垂直退出工作 面，扳开机身，弹壳即退出。,54,3),使用射钉枪的注意事项,使用射钉枪时严禁枪口对人，作业面的后面不准有人，不准在大理石、铸铁等易碎物体上作业。如在弯曲状表面上,(,如导管、电线管、角钢等,),作业时，应另换特别护罩，以确保施工安全。,55,4.1.5,其他器具,麻绳和钢丝绳,麻绳是用来捆绑、拉索、提吊物体的，常用的麻绳有亚麻绳和棕麻绳两种，质量以白棕绳为佳。麻绳的强度较低，易磨损，适于捆绑、拉索、抬、吊物体用，在机械启动的起重机械中严禁使用。,56,图,26,常用的几种绳扣,(a),直扣；,(b),活扣；,(c),腰绳扣；,(d),猪蹄扣；,(e),抬扣；,(f),倒扣；,(g),背扣；,(h),倒背扣；,(i),钢丝绳扣；,(j),连接扣,57,(1),直扣。直扣,(,见图,26(a),用于临时将麻绳结在一起的场合。,(2),活扣。活扣,(,见图,26(b),的用途与直扣相同，特别适用于需要迅速解开绳扣的场合。,(3),腰绳扣。腰绳扣,(,见图,26(c),用于登高作业时的拴腰绳。,(4),猪蹄扣。猪蹄扣,(,见图,26(d),在抱杆顶部等处绑绳时使用。,58,(5),抬扣。,抬扣,(,见图,26(e),用于抬起重物，调整和解扣都比较方便。,(6),倒扣。,在抱杆上或电杆起立、拉线往锚桩上固定时使用此扣,(,见图,26(f),。,(7),背扣。,在杆上作业时，用背扣,(,见图,26(g),将工具或材料结紧，以进行上下传递。,.(8),倒背扣。,倒背扣,(,见图,26(h),用于吊起、拖拉轻而长的物体，可防止物体转动。,59,(9),钢丝绳扣。,钢丝绳扣,(,见图,26(i),用于将钢丝绳的一端固 定在一个物体上。,(10),连接扣。,连接扣,(,见图,26(j),用于钢丝绳与钢丝绳的连 接。,60,4.2,电 钻,4.2.1,电钻的基本结构,电钻的基本结构如图,28,所示。它主要由电动机、减速器、手柄、钻夹头或圆锥套筒及电源连接装置等部件组成。,61,图,28,电钻的基本结构原理图,62,电钻中采用的电动机一般有单相串激电动机、三相工频异步鼠笼型电动机和三相,200 Hz,中频异步鼠笼型电动机等三种基本型式。,电钻按其选用的电动机的型式不同可分为交直流两用串激电钻,(,即单相串激电钻,),、三相工频电钻、三相中频电钻等。三相中频电钻因需要相应的中频电源供电，目前在国内应用较少。除了上述三种电钻外，国外有些国家已逐步采用适宜于野外作业的以直流永磁电动机作动力的小型轻巧的直流永磁电钻,。,63,电钻在工作时，需要有一定的轴向推压力，使用时可借助于手柄来加力。手柄的结构随电钻的规格大小而有所不同，但也有利用电动机外壳作手柄的电钻。,6 mm,的电钻一般采用手枪式结构,如图,29,所示。,10 mm,电钻采用环式后手柄结构,如图,30,所示，有的在左侧再加一个螺纹连接的侧手柄。,64,1323 mm,的电钻采用双侧手柄结构并带有后托架,(,板,),，它的一个侧手柄直接与机壳铸成一体或用螺钉连接成一体，另一个侧手柄用圆锥螺纹连接，如图,31,所示。这种中型电钻单靠双手的推力还不够，还要利用后托架,(,板,),用胸顶或用杠棒加力。,32 mm,以上的电钻采用双侧手柄结构并带有进给装置，以此来获得大的推力，如图,32,所示。,65,图,29 6 mm,电钻手柄外形,66,图,30,环式后手柄结构外形,67,图,31,带有双侧手柄和后托架的电钻外形,68,图,32,带有进给装置的电钻外形,69,图,33,莫氏圆锥长衬套结构,70,4.2.2,电钻的性能,1.,规格,电钻的规格用加工钢铁材料,(45,号钢,),的最大钻孔直径来表示。对有色金属、塑料、木材等钻孔时，最大钻孔直径可相应增大,30%,50,。,电钻的规格按有关部门的实际使用需要、切削效率、重量等因素予以分级，一般分为,6,，,10,，,13,，,16,，,19,，,23,，,32,，,38,，,49 mm,等规格。,71,2.,转速,交直流两用串激电钻的空载转速比满载转速高,40%,50,。交直流两用串激电钻的负载不同，其转速也不同，以满足当轴向推力及钻孔直径不同时其转速也不同的要求。对不同的钻孔直径，为了达到理想的切削速度，要求的转速也不相同。换句话说，钻大孔时，转速应较低，反之则转速应较高。,72,3.,电钻的工作制,(,即工作方式,),电钻的工作方式有连续工作和断续工作两种。一般三相工频电钻为连续工作制，大部分交直流两用串激电钻为断续工作制。,73,4.2.3,使用方法,(1),选用。,在钻孔时，对不同的钻孔直径应该尽可能选择相应的电钻规格，以充分发挥各规格电钻的性能结构特点，达到良好的切削效率，避免不必要的过载而烧坏电钻。,74,(2),接地。,橡皮软线中黑色的一根为接地线，应牢固地接在机壳上。,(3),通风。,电钻必须保持清洁、畅通，应经常清除尘埃和油污，并注意防止铁屑等杂物进入电钻内而损坏零件。,(4),空转。,电钻使用前，先空转一分钟，以检查传动部分是否运转正常。,75,
