幕墙施工安全-文档资料.ppt

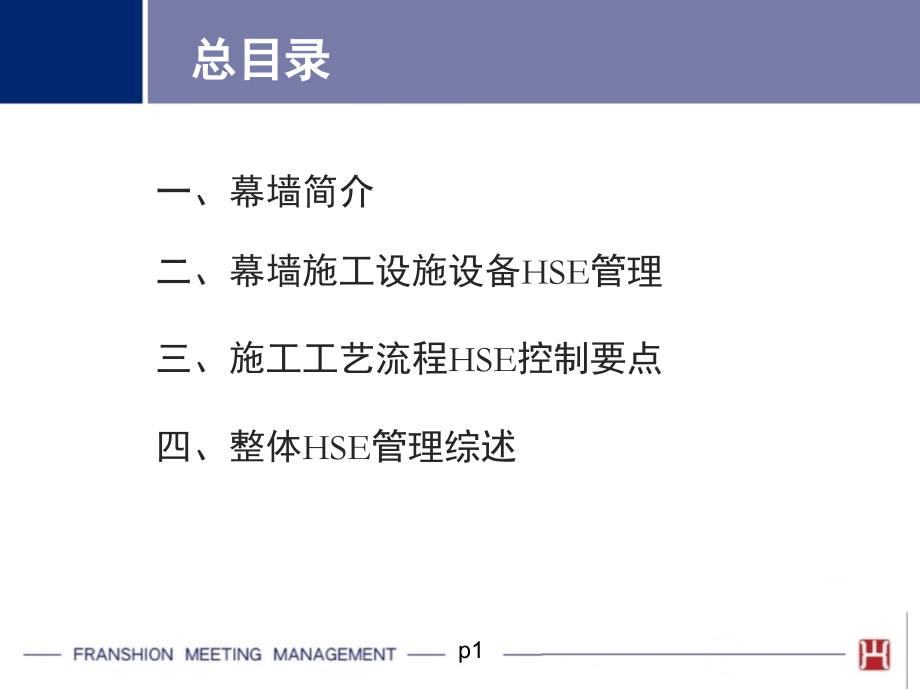

1,注,资料来源：,00:05:53,00:19:53,-1,p,*,2014,年,8,月,11,日 星期一,HSE,培训课件,幕墙施工安全,总目录,一、幕墙简介,二、幕墙施工设施设备,HSE,管理,三、施工工艺流程,HSE,控制要点,四、整体,HSE,管理综述,一、,幕墙简介,1,、幕墙定义,2,、常见幕墙分类,3,、幕墙施工流程,1,、幕墙定义,什么是幕墙？,幕墙是由面板与支撑结构体系组成的、相对主体结构有一定位移能力，不分担主体结构荷载和作用的建筑外围护与外装饰性结构，统称为玻璃幕墙,。,现阶段幕墙的发展方向？,整合装配式即单元式幕墙、绿色幕墙（如：呼吸式幕墙、光伏幕墙、绿植幕墙）等,危险性较大分部分项工程,：,建筑幕墙的安装施工。,需由专家进行论证审查的分部分项工程,：,施工高度,50m,及以上的建筑幕墙安装工程。,重大危险源：,1.,紧固件和预埋件的安装。,2.,单元板及框架的安装。,2,、常见幕墙分类,幕墙有哪些分类？,幕墙的分类形式较多，而且不完全统一，一般常见的有按面板材料或者支承结构来分类的。,按面板材料分为：玻璃幕墙、石材幕墙、铝板幕墙、陶板幕墙。,按支承结构分为：框支承幕墙、全玻幕墙、点支承幕墙。,但现实施工往往是多种幕墙组合的形式出现，一个工程可见很多种幕墙。,3,、幕墙施工流程,幕墙施工流程？,由于支承结构的不同，幕墙的施工流程也不尽相同，但大致可以分为以下,8,个方面：,1,、,测量放线,2,、埋件的处理,3,、安装框架,4,、避雷,5,、封修,6,、饰面安装,7,、注胶,8,、幕墙外立面清洗,二、,幕墙施工设施设备,HSE,管理,1,、脚手架施工安全,2,、吊篮、擦窗机施工安全,3,、环轨吊施工安全,4,、滑板施工安全,1,、脚手架施工安全,脚手架安全,除常规的脚手架安全要求外，幕墙施工在脚手架上需注意以下几点：,1,、脚手架上施工必须系挂安全带，且高挂抵用；,2,、脚手架上型材、面材等不得堆放，应散放放平，工完料清，避免局部荷载超限；,3,、龙骨焊接必须设置专用接火斗，必要时脚手架上铺设岩棉、防火棉，避免竹笆、绿网等材料引燃。,4,、注意安全平网拉设，防止高空坠物；,5,、防止交叉作业；,6,、严禁脚手架上加工物料；,7,、脚手架拉结点妨碍施工必须申请后由脚手架负责单位调整，严禁私自拆改。,2,、吊篮、擦窗机施工安全,吊篮、擦窗机简述：,幕墙施工常见吊篮施工，如设擦窗机，后期收口、整改维修等工作也常利用。,主要规范：,GB19155,高处作业吊篮,JG5027-92,高处作业电动吊篮安全规则,。,常见的吊篮形式：支臂式、夹墙式、抱梁式等。,吊篮部件：吊篮主要由悬挂机构、悬吊平台、提升机构、安全机构等部分组成。,悬挂机构：主要由前后支臂、支架、配重、钢丝绳等组成。,悬吊平台：主要由标准篮框通过螺栓连接组合形成，常见的有,1,米、,1.2,米、,1.5,米框。,提升机构：主要有提升机、手动提升机、卷扬提升机等。,安全机构：主要由安全钢丝绳、安全锁、生命绳、限位器等组成。,2,、吊篮、擦窗机施工安全,2,、吊篮、擦窗机施工安全,2,、吊篮、擦窗机施工安全,2,、吊篮、擦窗机施工安全,吊篮型号由类、组、型代号、特性代号、主参数代号、悬吊平台结构层数和更新变型代号组成。,2,、吊篮、擦窗机施工安全,吊篮抗倾覆力矩公式：,后支臂长度,X,配重,/,前支臂长度,X,（篮框自重,+,最大荷载）,2,（安全系数）,钢丝绳安全系数的确定钢丝绳安全系数按下式确定，但安全系数值不应小于,9,。,nSa/W,式中,n,安全系数；,S,单根承重钢丝绳的额定破断拉力，,kN,；,a,承重的钢丝绳根数；,W,包括吊篮平台、提升机构和电器系统等的自重及额定载荷。,2,、吊篮、擦窗机施工安全,吊篮施工安全控制要点：,1,、吊篮租赁单位必须具有专业资质，吊篮架设需编制专项方案，非标吊篮架设需专家论证；,2,、进场后必须由专业厂家持证人员组装架设，架设完成后经上海市建筑机械检测中心检测合格颁发合格证后，方许使用；,3,、吊篮安全锁必须经过检测，并在有效期内；,4,、吊篮配备专用电箱，严禁混用；,5,、吊篮操作必须持有吊篮操作证，严禁单人操作吊篮；,6,、吊篮严禁超载，严禁作为垂直运输工作；,7,、吊篮下方坠落半径内必须设置警戒区域，严禁进入；,8,、必须配备安全生命绳与自锁器，吊篮施工必须保证安全带悬挂状态；,9,、原则上禁止空中进出吊篮，如必要则遵守如下原则,:,2,、吊篮、擦窗机施工安全,9.1,出吊篮：先将篮框与主体结构捆绑固定，人员进入楼板边,1.5,米后，捆绑固定生命绳，再解除安全带；,9.2,进吊篮：先挂好安全带，再解开临边固定的生命绳，最后跨入吊篮，解除篮框与主体结构的捆绑。,10,、吊篮使用前进行提升,1,米试运行，检查按钮、限位、安全锁是否功能有效，检查是否有异响、噪音等反常情况；,11,、吊篮电源严禁使用,380V,机械设备；,12,、工完后吊篮需降至地面停放；,13,、必须配备吊篮维护员每日检查吊篮运行情况，并填写每日检查记录；,14,、吊篮移位必须经过检查验收；,15,、阵风,6,级及以上、大雪、大雨、大雾不得使用吊篮作业。,擦窗机使用安全基本同吊篮使用要求。,3,、环轨吊施工安全,环轨吊简述：,单元幕墙施工，常用的机械设备有环轨吊、单臂吊、卷扬机等，单臂吊原理同杠杆式吊篮，本文略，卷扬机属常见设备，本文略。本文主讲环轨吊。,环轨吊主要由轨道、轨道支臂、行走吊车,3,部分组成。其他配件有限位器、限位钢丝绳、牵引绳等。环轨吊常见的组成及规格：,轨道：,Q235B-20,号工字钢，轨道长度基本在,3000mm,一段。,轨道支臂组件：轨道支臂组件由轨道支臂、横梁及斜撑组成，轨道支臂为,Q235B-150*100*6,矩形方钢，长度皆为,3110mm,，横梁为,125*125*6.5*9H,型钢，前斜撑为,8#,槽钢，后斜撑为,80*5,方钢管,。,后拉杆：由,20,钢筋制作而成，两端预制螺纹。,横向斜拉杆：底座为,10#,工字钢，拉杆为,10,钢,圆,杆,轨道螺栓：采用,M16,的螺栓组件。,支臂螺栓：采用,M14,螺栓组件及,M16T,型螺栓组件。,行走吊车：主要由电动葫芦与双轮小车组、连接架组成。,3,、环轨吊施工安全,3,、环轨吊施工安全,环轨吊施工安全控制要点：,1,、环轨吊设置必须编制搭拆专项方案，并经专家论证；,2,、环轨吊必须进行结构受力计算；,3,、环轨吊搭拆采取的马道、手拉葫芦、塔吊配合、卷扬机配合等必须在方案中体现；,4,、重点控制临边高空作业人员安全与防止高空坠物安全。,5,、特别注意防止交叉作业，环轨吊作业坠落半径内必须获得独立作业面；,6,、出板块悬挑平台设置、板块运输等需配套进行；,7,、必须配备对讲机、哨子，板块安装人员与环轨吊操作工必须通讯通畅；,8,、环轨吊必须设置单独的线路，按照三级配电两级保护要求专箱专用；,9,、严格遵守十不吊规范要求。,10,、环轨吊吊装时板块必须设置缆风绳与牵引绳；,3,、环轨吊施工安全,行走吊车安全控制要点：,1,、,环链电动葫芦应由专人操作和维护，限位制动器、行程限制器、制动装置使用灵敏；,2,、定期进行加油脂润滑；,3,、严禁超额定负荷工作，实际工作级别应小于额定工作级别；,4,、不允许用超重链条捆绑货物，链条在运行过程中不得与其它物品相摩擦；,5,、不允许超过,10,斜拉货物；,6,、超载或物体重量不清，不得进行运行操作；,7,、环链电动葫芦在工作一段时间后，可能出现起吊额定载荷打滑，这是由于安全离合器磨损所致，属正常现象，请打开减速器箱盖，调整压紧螺母，保证打滑负荷等于,1.3-1.5,倍额定负荷。,8,、操作时防止操作人员手上潮湿或有水，以防触电；,9,、操作者应熟知各按钮的作用，防止开错，发生异常情况应按总停电钮停车。运行中，要注意前进的方向，在起吊物品后面行走并保持一定的距离，严禁跨越物件或站在起吊,3,、环轨吊施工安全,物上；,10,、存在电动葫芦有影响安全工作的缺陷或损伤，如制动器、限位器失灵、吊钩螺母防松装置损坏，钢丝绳损伤达到报废标准等情况不得进行运行；,11,、捆绑吊挂不牢或不平衡而可能滑动重物棱角处与钢丝绳之间未加衬垫等情况不得进行运行；,12,、作业地点昏暗、无法看得清场地和被吊物情况不得进行运行；,13,、不得利用限位器停车；,14,、使用中如有异常响声，应遵循先停车，后检查，排除故障后再开车的程序；,15,、工作后，吊车应停在规定位置，开户,吊,钩小车开到轨道一端，切断电源。,幕墙用的其他机械设备还有单臂吊、卷扬机等，单臂吊原理同杠杆式吊篮，卷扬机属于常见设备，本文略。,4,、滑板施工安全,滑板简述：,滑板在幕墙收口、打胶、清洗、维修等环节属于常见设备，,外墙涂料作业也常用。,座板式单人吊具悬吊作业安全技术规范,GB23525-2009,建筑施工高处作业安全技术规范,JGJ80-91,常见配置如下：,吊绳（高空作业绳）：学名锦纶绳，最小允许直径,18,毫米。副绳（安全保护绳）：学名锦纶绳，最小允许直径,18,毫米。防坠自锁器：当工作绳出现问题时，自锁器自动使副绳起,安全保护作用。,座板：木制,防滑座板，断裂载荷大于,4400,牛顿。,钢丝绳：直径,10,毫米。,下降器：,16mm,高强度钢,U,型卸扣。,4,、滑板施工安全,下降器简述：,座板式单人吊具下降器有如右图四种种类，目前建筑施工常见的是使用,U,型卸扣式下降器，也是最简单方便且对绳损伤最小的。,下降器不同绳结方式不同，通常常见的卸扣式使用的是半结，工人通过松下端绳滑降后自紧。,坏处：完全依赖摩擦力，绳、卸扣过于光滑时自紧会失效。,4,、滑板施工安全,绳索简述：,无论何种下降器，均是利用绳摩擦力进行滑降的，故绳索的选择至关重要，耐磨、防酸防碱、不宜表面过于光滑、不易浸水变形、不宜弹性过大等，其中双,6,耐磨耐候性能好于单,6,，编制的好于撮制。国内常见的是单,6,。,编制尼龙绳保留了,尼龙绳,的特性，除去了撮制尼龙绳的缺点,粗硬、摩擦力过大、弹性太好。编制的尼龙绳是目前唯一获得国际登山联合会（,UIAA,）检验认可的登山绳。,4,、滑板施工安全,滑板施工安全控制要点：,1,、采用座板式单人吊具悬吊作业的企业应取得座板式单人吊具悬吊作业安全资质；,2,、悬吊人员必须满足,18,岁以上，,55,岁以下，无不适应高处特种作业的疾病和生理缺陷（如高血压、心脏病、恐高症等），酒后、过度疲劳、情绪异常者严禁悬吊作业；,3,、固定端必须安全系数大于,3,，且绳结宜用称人结，绳头用,2,个以上匹配绳夹紧锁防止误解；,4,、悬吊作业人员必须经过专业培训，并持证上岗，作业前应体检合格；,5,、悬吊人员必须满足,18,岁以上，,55,岁以下，无不适应高处特种作业的疾病和生理缺陷（如高血压、心脏病、恐高症等），酒后、过度疲劳、情绪异常者严禁悬吊作业；,4,、滑板施工安全,滑板施工安全控制要点：,6,、作业环境气温不大于,35,，悬吊作业地点风力大于,4,级严禁悬吊作业；,7,、大雾、大雪、凝冻、雷电、暴雨等恶劣气候，严禁悬吊作业；,8,、绳子在固定端、女儿墙檐口等棱角部位必须采用防磨措施（如：橡胶带包裹等）；,9,、严禁一绳两用，工作绳与生命绳必须单独设置，绳索长度需足够至自然地面；,10,、悬吊地点下方防坠半径必须设置警戒区域，屋面和地面分别设立看护人；,11,、作业时小工具需系绳使用防止坠落；,12,、悬吊必须遵守,:,先系好安全带再入座，先到地面再解安全带。严禁空中滑荡或者进出；,13,、作业前必须对所有用具进行检查，确认挂点装置、座板装置、绳、带的零部件齐全，连接部位灵活可靠，无磨损、锈蚀、裂纹等情况，发现问题及时处理，严禁带故障安装或作业。,4,、滑板施工安全,违反了哪些安全要求呢？,三、,施工工艺流程,HSE,控制要点,1,、埋件、转接件阶段,2,、框架阶段,3,、饰面板阶段,4,、封修避雷阶段,5,、幕墙清洗阶段,1,、埋件、转接件阶段,埋件转接件阶段,HSE,控制要点：,前文讲到，紧固件和预埋件的安装，属于幕墙施工的重大危险源，所以必须要有重大危险源辨识与控制措施，并做好重大危险源监控记录。,预埋件阶段随土建施工进展，经过测量放线后将预埋件焊接或绑扎在梁、柱的主筋上，,HSE,主要控制为电焊防火安全以及高处作业安全。常规要求此处不赘述。,关键控制在预埋件的清理补埋和转接件安装时，由于此阶段土建施工结束，处于脚手架调整阶段或采用吊篮、滑板作业，临边防护措施缺失，临时作业安全防止高空坠落、高空坠物的控制是此阶段的重点。,1,、埋件、转接件阶段,埋件转接件阶段,HSE,控制要点：,1,、,2,米以上高空作业、临边作业必须佩带安全带，安全带遵守高挂抵用的原则；,2,、临边作业必须设置安全绳（生命绳），一般采用,8,号以上钢丝绳，两端在结构柱等牢固部位使用绳夹固定，生命绳遵守高挂低用原则，如与施工干涉，可通过增加安全绳与楼板边距离，减少坠落冲击；,3,、清理埋件时下方设置接斗，防止大块混凝土坠落伤人；脚手架安全平网搭设到位，吊篮警戒区域到位，并设接料台；,4,、所有工具物料除使用的外均需遵守距离临边,1,米以上摆放原则；,5,、及时做好工完场清工作。,2,、框架阶段,框架阶段,HSE,控制要点：,幕墙框架按材质基本分为钢材、铝材两种，按安装种类则有拉索、点支、拉杆等各种形式，使用玻璃肋的全玻幕墙已经禁用，但作为橱窗也经常在各建筑,1-2F,出现，常见的石材幕墙基本采用钢框架，常见的玻璃幕墙基本采用铝框架，框架形式上则又分为全隐、半隐、明框等。本文主讲常见的钢框架、铝框架安装。,由于幕墙完成面一般距主体约,200-500mm,左右，故幕墙使用脚手架一般按照完成面,+150mm,左右的需求，这样脚手架离墙间距就形成了坠落空间，但设安全平网、隔离层时又与幕墙竖龙骨施工干涉，安全设施的拆除与及时恢复需要重点管理，由于幕墙是建筑的外围护结构，故临边材料摆放、脚手架上物料摆放也需引起重视，尤其是较长竖框的吊运，此外交叉作业也是此阶段,HSE,管理的重点之一。,2,、框架阶段,框架阶段,HSE,控制要点：,1,、楼层临边,1.5,米内严禁堆放物料，安装使用的材料要随用随清，脚手架上严禁集中堆放、立放材料；,2,、安装人员必须佩带安全带，并系挂在牢固位置，在脚手架上要高挂低用；,3,、框架电焊（无论点焊定位还是满焊）、气割必须持双证，并设置接火斗、防火布、岩棉等接火措施，防止火花飞溅；,4,、临边护栏、安全平网、硬隔离需拆除、脚手架拉结点干涉的必须向总包部门申请，由专业架子工进行调整，工完后封闭恢复，临时警戒等措施必须到位；,5,、竖框、横框安装时，作业面需独立，除安装人员配合施工外，严禁脚手架上下不同单位、不同工种垂直交叉作业；,6,、采用电动葫芦、手拉葫芦吊装前需编制专项方案，严禁随意搭设吊装平台。,2,、框架阶段,框架阶段,HSE,控制要点：,7,、小工具、螺栓组件等零附件材料需配备工具箱，严禁散放，工具箱要底平防倾覆，严禁使用灰桶、油漆桶等做工具箱；,8,、临时用电必须遵守,JGJ46,的要求，严禁脚手架上乱拉乱拖电线；,9,、严禁使用电焊扩孔、切割材料；,10,、现场加工区必须独立设置钢件切割区域，并做好防火措施；,11,、焊接点防腐使用油漆、防腐剂等挥发性材料需单独存放，并符合通风防火要求，严禁空油桶等随意丢弃；,12,、使用吊篮作业的遵守吊篮施工作业相关要求。,3,、饰面阶段,饰面阶段,HSE,控制要点：,面材形式，主要常见玻璃幕墙、石材幕墙、铝板幕墙、单元组合式幕墙等。随着建筑业的成熟，超高、越高建筑、大跨度空间分格越来越多，因此饰面板的搬运、吊装、安装需要使用的机械设备也越来越丰富，如：塔吊、汽车吊、卷扬机、电动葫芦、手拉葫芦、液压车、升降机等。,使用的其他工具有：钢丝绳、飞机带、螺丝刀、扳手、锤子、胶枪等。,1,、,50,米以上的幕墙施工方案必须经过专家论证，重点注意方案中吊装吊运方式选择是否符合实际，如实际情况有改变，需重新进行专项论证；,2,、地面垂直起吊、空中卸料平台、临边作业处必须设置警戒区域，并设专人看护，防止他人误入；,3,、吊装过程中必须要有揽风考虑，设置缆风绳或者牵引,3,、饰面阶段,绳，绳索安全系数必须大于,3,；,4,、吊装过程中设置安全副绳，安全副绳必须与主绳独立设置，包括独立吊点；,5,、玻璃等易碎品吊运安装时注意边角保护措施，防止爆片伤人；,6,、所有临边使用的小型工具必须系绳使用，绳子绑在安全带或临边安全钢丝绳上；,7,、临边防护拆除必须提前申请，并做好临时警戒看护措施，完工后及时恢复；,8,、脚手架、吊篮等施工平台上严禁过载、集中堆放物料，施工保证工完场清；,9,、石材安装严禁上下交叉施工，遇隔离层、拉结点必须提前申请更改，由专业架子工完成。,10,、饰面安装时屡见因框架位置或设计缺陷，导致收口无,3,、饰面阶段,法安装，工人临时采用电焊切割，引燃保温层（常见为保温岩棉外牛皮纸）或幕墙与主体空间内垃圾、或竹笆绿网的事故，因此饰面安装阶段违章动火的行为必须提前预防、交底，避免事故累现。,11,、无论是玻璃、铝板、石材还是单元板块，饰面都是通过角码、螺栓组、螺钉等进行连接的，小型材料的存放与施工也是此阶段控制重点，一枚小小的螺钉高空坠落就有可能酿成事故；定型化的工具箱使用就显得十分必要了。,12,、石材安装、铝板安装中，由于现场临时加工，如石材开槽、铝板抽角码、石材铝板切割等，将产生大量噪音、粉尘影响，故必须严格按照文明施工标准要求，采用防尘网、定点加工等措施。,四、,幕墙整体,HSE,管理综述,幕墙整体,HSE,管理综述,建筑幕墙的安装施工,作为专业分包工程，,HSE,管理体系的建立必须纳入总承包管理中，幕墙公司的安全人员配置、安全机构设置必须符合规范要求，整体幕墙,HSE,管理策划重点应建立在重大危险源监控上，将措施落到实处,。,同时，幕墙施工不可否认是建筑施工中危险性最高的施工种类之一，在实际施工中，常常存在因为进度紧而冒险强行交叉作业、因质量问题二次整改而采用简易或自制非标的施工平台等情况，例,1,：上海徐汇区某大厦项目因幕墙单元板块因突发阵风吹偏，导致主吊钢丝绳与塔吊干涉后断裂，安全副绳受力拉住板块并缠绕于塔吊上，板块位于,19F,位置，幕墙公司在未冷静分析的前提下，一边上报，一边通知工人攀爬塔吊拆除板块（拆除方案为采用手拉葫芦将板块固定在塔吊附墙件上后，割断安全绳，再利用上方放下的钢丝绳降落至地面），安全副绳割断后板块自重坠落冲击力导致手拉葫芦挂钩脱钩，造成该板块斜向,30,坠落撞击在,5F,饰面上，后采用汽车吊解除危机。幸未造成人员伤亡。例,2,：上海浦东区某中心项目因饰面漏水，工人采用,10#,螺纹钢自焊制挂笼悬吊于窗口打胶处理，安全带悬挂在挂笼框上，由于偏心受力，造成挂钩位置焊缝撕裂，工人从,8F,坠落。,幕墙整体,HSE,管理综述,故幕墙,HSE,管理体系必须包含整个幕墙施工的始终，以及维修、清洁全阶段管理，当现场实际情况发生变化时，相应体系必须有对应的更新与执行标准，所有非标施工的方法必须要求通过受力计算及专家论证。,现场监理、总包必须将幕墙管理纳入到,HSE,重点管理对象中，并为幕墙施工提供合格的施工平台与安全的施工环境，幕墙单位在利用总包塔吊、人货梯、脚手架等设施设备时，必须遵守先申请后施工，严禁为便利私自使用、拆改等，并将相应施工顺序与施工节奏与相关单位协调沟通达成一致，最大程度上避免交叉作业的情况发生。如垂直交叉作业无法避免，则必须要有相应安全防范措施，做到方案先行。,最后，幕墙施工因为占地需求大、材料多，总包必须合理划分材料堆放、物品加工区域，并协调垂直运输时间，避免道路运输拥堵、垂直运输打架等混乱情况发生。,谢谢,!,
