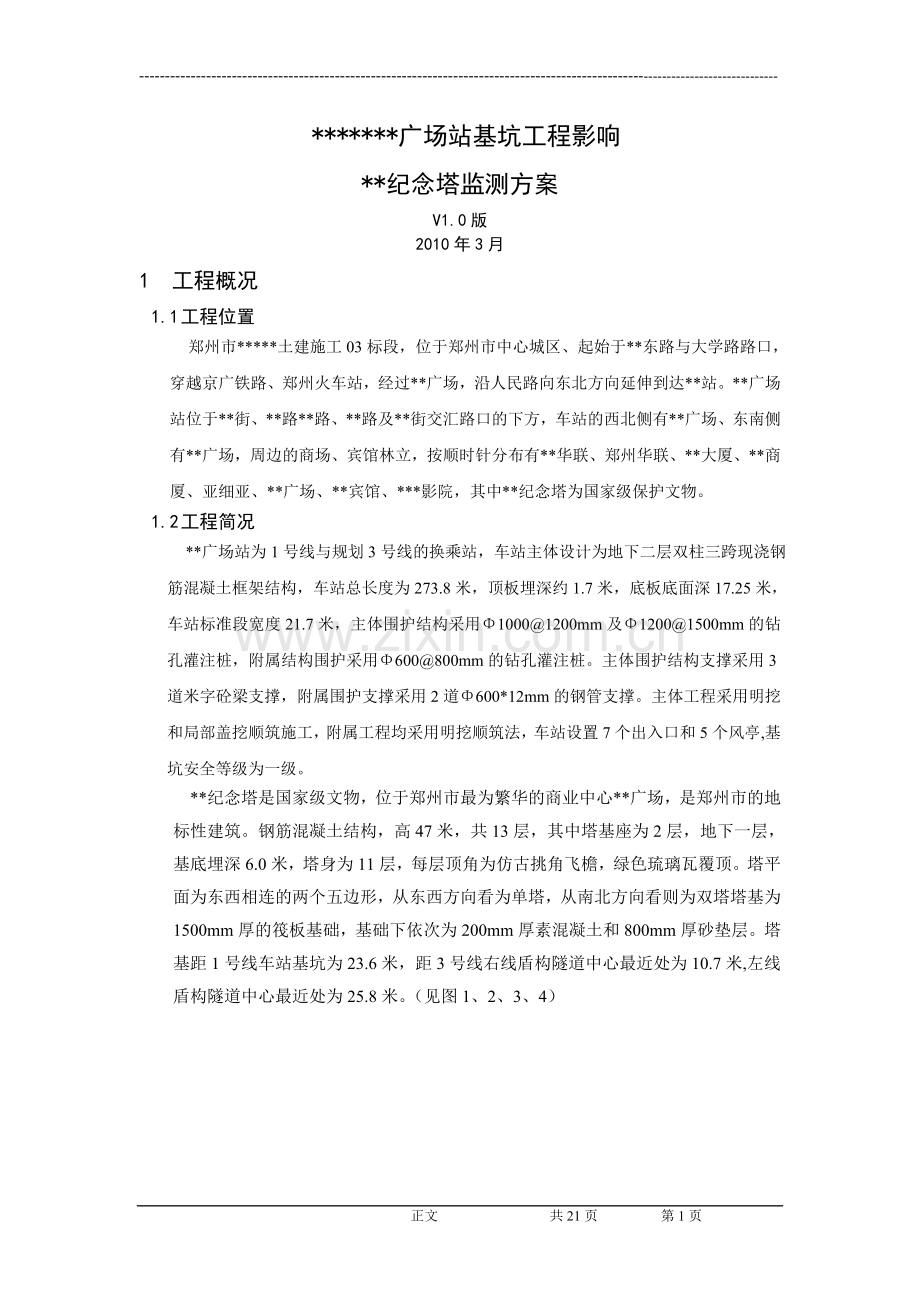

- *广场站基坑工程影响*纪念塔监测方案V1.0版2010年3月1 工程概况1.1 工程位置 郑州市*土建施工03标段，位于郑州市中心城区、起始于*东路与大学路路口，穿越京广铁路、郑州火车站，经过*广场，沿人民路向东北方向延伸到达*站。*广场站位于*街、*路*路、*路及*街交汇路口的下方，车站的西北侧有*广场、东南侧有*广场，周边的商场、宾馆林立，按顺时针分布有*华联、郑州华联、*大厦、*商厦、亚细亚、*广场、*宾馆、*影院，其中*纪念塔为国家级保护文物。1.2 工程简况 *广场站为1号线与规划3号线的换乘站，车站主体设计为地下二层双柱三跨现浇钢筋混凝土框架结构，车站总长度为273.8米，顶板埋深约1.7米，底板底面深17.25米，车站标准段宽度21.7米，主体围护结构采用10001200mm及12001500mm的钻孔灌注桩，附属结构围护采用600800mm的钻孔灌注桩。主体围护结构支撑采用3道米字砼梁支撑，附属围护支撑采用2道600*12mm的钢管支撑。主体工程采用明挖和局部盖挖顺筑施工，附属工程均采用明挖顺筑法，车站设置7个出入口和5个风亭,基坑安全等级为一级。*纪念塔是国家级文物，位于郑州市最为繁华的商业中心*广场，是郑州市的地标性建筑。钢筋混凝土结构，高47米，共13层，其中塔基座为2层，地下一层，基底埋深6.0米，塔身为11层，每层顶角为仿古挑角飞檐，绿色琉璃瓦覆顶。塔平面为东西相连的两个五边形，从东西方向看为单塔，从南北方向看则为双塔塔基为1500mm厚的筏板基础，基础下依次为200mm厚素混凝土和800mm厚砂垫层。塔基距1号线车站基坑为23.6米，距3号线右线盾构隧道中心最近处为10.7米,左线盾构隧道中心最近处为25.8米。（见图1、2、3、4）图1 *纪念塔图2*纪念塔与1号线基坑及3号线盾构平面位置图23.7m17.3m23.6m图3 *纪念塔与1号线基坑关系图47m10.7m23.7m25.8m图4*纪念塔与3号线盾构隧道关系图1.3 工程地质、水文地质条件1.3.1工程地质 *广场区地貌单元属黄河冲积平原，根据岩土时代成因、地层岩性及工程特性，本场地主要为人工填土、第四系全新统粉土、粉质粘土、粉细砂及第四系上更新统沉积的粉土、粉质粘土等土层，各土层的岩性特征及埋藏条件如表1所示。表1. 地质岩性特征表序 号地 层岩 性层 厚层底埋深备 注(1)杂填土粉土、砖块、混凝土0.58.5m0.88.5m本层组成成分不均，结构松散。(11)粉土褐色、黄褐色，稍湿 1.57.0m4.08.0m(12)粉土褐黄色，湿，密实状态1.05.9m6.811.8m(12-1)粉质粘土褐色、褐黄色，可塑1.37.0m8.817.2m(14)粉砂褐黄色、饱和，中密0.56.3m13.720.5m本层主要为土层与砂层的过渡层。(14-1)粉土褐黄色，湿，密实1.06.0m16.720.5m本层有砂感，局部缺失(15)粉土（Q4a1）黄褐色，湿，密实2.12.8m21.822.0m(16)粉土（Q4a1）褐黄色，饱和，密实1.6m23.4m(29)粉土褐黄色，湿，密实1.38.5m21.024.5m本层不连续，局部缺失。(29-1)粉砂褐黄色，饱和，密实0.82.5m23.025.3m本层分步不均匀，局部缺失，局部颗粒呈细沙、中砂(32)粉土黄褐色、褐黄色，湿，密实1.75.8m24.027.8m本层分布不连续，局部缺失。(33)粉质粘土黄褐、褐黄色，可塑硬塑4.212.0m31.835.0m(34)粉土褐黄色、棕黄色，湿，密实2.05.2m36.038.2m(36)粉质粘土黄褐、褐黄色，可塑硬塑本层在勘察深度范围内未揭穿1.3.2水文地质条件 (1)地下水类型*广场站所在站位，根据地质勘察报告，在勘察深度内地下水类型为孔隙潜水，地下稳定水位埋深7.210.m，地下水位高程为90.7792.93m，含水层主要为第（12）、（14）1、（15）、（29）层粉土及第（14）、（16）、（29）1层粉砂等。 含水层的渗透系数平均值分别为3.0m/d，地下水补给主要为有降水入渗、人工用水、地表水径侧渗、径流等补给，地下水的排泄，主要为开采排泄、蒸发排泄等形式。(2)渗透性 根据室内试验及经验数据，各土层渗透系数见表2。(3)地下水的腐蚀性 根据场地水质分析报告,结合环境地质资料,场地地下水对混凝土结构具微腐蚀性,在干湿交替条件下,对混凝土结构中钢筋具弱腐蚀性,对钢结构具有中等腐蚀性.1.3.3不良地质作用及特殊岩土 (1)不良地质作用 拟建车站地带未发现不良地质作用。 (2)特殊岩土 场地内特殊岩土主要有人工填土。人工填土主要分布于整个拟建场地沿线，杂填土居上部，为沥青路面，其下为矿渣、碎石及粘性土垫层。素填土居下部，由粘性土组成，含少量碎石、角砾等硬杂质。呈中密状态，是上层滞水的赋积之处。表2 各土层渗透性系数地层编号地层编号渗透系数（m/d）渗透性分类(11)粉土0.5弱透水层(12)粉土0.52弱透水层(12)-1粉质粘土0.2弱透水层(14)粉砂2透水层(14)-1粉土0.8透水层(15)粉土0.6弱透水层(16)粉砂3透水层(29)粉土0.35弱透水层(29)-1粉砂3.5透水层(32)粉土0.48弱透水层(33)粉质粘土0.08不透水层(34)粉土0.33弱透水层(36)粉质粘土0.08不透水层1.4 场地周边环境 *纪念塔南侧有*广场、*宾馆、郑州友谊国际广场（大型商厦）、百年德化风情购物公园和亚细亚商场，东侧有天然商厦和商城大厦，北侧有华联商厦，西侧有亚细亚酒店和正兴宾馆，且*广场为郑州市中心为交通、人流最为密集的地段之一。 本方案建筑物和管线监测项目与*广场站基坑工程施工安全监测方案冲突部分依*广场站基坑工程施工安全监测方案为准。2 监测方案编制2.1工程特点 根据中华人民共和国文物保护实施条例、河南省文物保护法实施办法中相关规定, *纪念塔属“安全保护”的管理范围。因此，为使基坑和盾构工程施工能顺利进行，又同时使*纪念塔处于能绝对安全的状态，必须在基坑和盾构施工过程中，对*纪念塔主体结构与周边环境的稳定性进行监测，以利用监测所得的数据指导施工和开展对*纪念塔的特别维护。传统监测技术在高密度的车流、人流间内无法实施,且不能满足对大量数据采集、及时准确地反馈。因此,必须建立和完善地下工程远程自动连续监测系统,对*纪念塔既有结构的安全和工程风险进行实时监测和反馈,从而有效地控制工程事故的发生,为保证施工安全提供科学依据。环境保护等级按一级的标准执行。2.2监测工作的目的 对基坑和盾构施工期间引起土体变形而影响范围被保护对象*纪念塔的变形的量值进行自动以及人工测量，以及时和全面地反映它们的变化情况，是本工程实现信息化施工的主要手段，是判断*纪念塔安全的重要依据。 为修正设计和施工参数、预估发展趋势、确保*纪念塔安全提供实测数据。是设计和施工的重要补充手段。 为优化施工方案提供依据。 为理论验证提供对比数据。 积累区域性设计、施工、监测的经验。2.3方案编制的原则 布设的监测内容及监测点必须满足设计和有关规范规程的要求，同时必须能客观全面反映工程施工过程中周围环境的变化情况，满足信息化施工的要求。监测项目的布设要相互协调及人工、自动结合,形成可以相互印证的监测体系。 监测过程中，采用的监测仪器及监测频率应符合设计和规范要求，能及时、准确地提供数据，满足信息化施工的要求。 自动观测仪器的选择及其在建筑物上的布置,必须适应自动化联网和采集系统的统一性。 装置必须加以保护,以防可能损害其功能的电磁场等的干扰。 系统应有离线输入口。 系统要体现当代先进监测技术水平。2.4方案编制的依据1) 中华人民共和国国家标准工程测量规范（GB50026-2007）；2) 中华人民共和国行业标准建筑变形测量规范（JCJ8-2007）；3) 中华人民共和国国家标准国家一、二等水准测量规范(GB/T12897-2006)；4) 中华人民共和国国家标准建筑基坑工程监测技术规范（GB50497-2009）；5) 中华人民共和国国家标准建筑地基基础技术规范（GB50007-2002）6) 由业主、设计、施工单位提供的本工程相关资料；2.5监测工作的内容 2.5.1 主体结构保护体系1) 主体结构垂直位移监测2) 主体结构倾斜监测 2.5.2 周边环境保护体系1) 隔离桩深层水平位移监测2) 周边地表沉降监测3) 地下水位监测3 监测的方法、仪器和监测点布置原则、安装方法 3.1主体结构保护体系3.1.1主体结构垂直位移监测(自动) 采用美国Geokon 生产的BGK-6880型CCD静力水准系统 原理: 通过一系列的传感器容器采用通液管联接,每个传感器内设有一个自由的浮筒,当液位发生变化时,浮筒的位置将随液位变化而变化,而浮筒上的标志杆也会随之改变,通过CCD传感器来检测标志杆的位置并进行量化及输出,通过转换最终获得液位的变化量。 仪器: BGK-6880型CCD静力水准系统(见图5) 量程:50mm; 精度:0.1mm 分辨率:0.01mm; 埋设方法: 确定安装方式后,应对各测点位置进行抄平,各测点的高程误差必须小于1cm,确保仪器安装在同一高程便于调试。支架全部安装到位(见图6),即可安装储液罐,位置应保持一致。把通液管连接到测点,并充入液体,应防止通液管中出现气泡。安装传感器完毕后,静止一段时间,使得各测点液面达到平衡,将仪器通电进行测试并读数。测试数据稳定后安装通气管,做好防止液体蒸发措施。 观测方法: 利用BGK-6880型CCD静力水准仪的4-20mA标准信号接口,DT系列测量采集系统或其它具有4-20mA接口的数据采集单元进行组网测量 。 计算公式如下: EL=(Ri1-Ri0)-(R01-R00)G Ri1-测点i 的当前读数,单位mA。 Ri0-测点i 的初始读数, 单位mA。 R01-基准点的当前读数, 单位mA。 R00-准点的初始读数, 单位mA。 G -标准电流系数, G=3.125mm/mA。 EL-沉降(抬升)量, 单位mm。 共8个测点(8个传感器) 编号:JCJ-1JCJ-8(测点位置见监测测点布置示意图) 图6 安装支架 图5 CCD静力水准仪3.1.2主体结构倾斜监测(自动) 采用美国 SLOPE INDICATOR 公司EL单点双轴倾斜仪、澳大利亚DATATAKER数据采集系统。 原理: EL倾斜仪是一个电解质倾斜传感器密封在防水仪器盒。 仪器: 美国 SLOPE EL单点双轴倾斜仪(见图7)、澳大利亚DATATAKER数据采集系统; 量程:40; 重复性:3; 分辨率:1; 埋设方法:1) 确定钻孔尺寸。 2) 锚头与倾斜仪相连接的末端用胶带缠绕以保持末端清洁。 3) 在结构物上钻孔，并将孔内清理干净。 4) 用泥浆将钻孔部分填充。 5) 插入锚头，适当填充泥浆。 6) 移除末端上的胶带，并将倾斜仪安装到锚头上。 7) 使用顶端水平气泡调零，也可用调零器和读数仪调零。 8) 用扳手拧紧固定螺栓。 测量方法:采用澳大利亚DATATAKER数据采集系统,可利用计算机和网络进行24小时远程数据采集与传输。 编号JQX-1JQX-8; 共8个测点(8个传感器)(测点位置见监测测点布置示意图)图7美国 SLOPE EL倾斜仪 3.2周边环境保护体系3.2.1隔离桩深层水平位移监测(自动) 采用美国 SLOPE INDICATOR 公司双向IPI固定式测斜仪、CR1000数据采集系统。原理: 一种有两对（四个）导轮的角度测量仪器。其角度测量部分能测出测斜仪轴向与（即时的）铅垂线间的角度（t）；它的两对导轮间距离是定长“L”（一般L=50cm）。测斜仪本身防水，其尾后有一条兼作信号传送和荷重的钢丝多芯电缆。 使用时将导轮纳入测斜管待测方向的一对导槽中。 当测斜仪停在测斜管的某深度位置时，该处测斜管与铅垂方向的夹角t就被斜仪所测出。从简单的数学关系可知此位置时测斜管与铅垂位置偏开的距离（水平位移）为：S = Lsin t。见图8。 仪器: 美国 SLOPE INDICATOR 公司双向IPI固定式测斜仪, 澳大利亚DATATAKER数据采集系统; 量程:15; 分辨率:1.5; 精度: 0.1; 频率响应:28 Hz; 极限工作温度:-30+85;图9固定测斜仪结构简图（左图）、安装照片（右上、右中图） 图8测斜仪的工作原理及固定式测斜仪传感器（尚未组合安装）（右下图）埋设方法: 将若干个测斜仪组合，上下成串地安装在同一个测孔中，各自布置在适当深度处，各测斜仪连续工作，不断将测得的数据通过电缆传到测孔外。这就形成了“固定式测斜仪”的产品(见图9)。测量方法: 利用美国SLOPE INDICATOR 公司CR1000数据采集系统及软件进行采集、存贮、分析，并可与计算机联机，实现对地层的24小时连续监控。（见图10）编号:I1I2 (灌注桩长35m,3m一个传感器)共2孔22个传感器(测点位置见监测测点布置示意图)图10 CR1000数据采集系统及软件3.2.2周边地表沉降监测(人工) 原理： *纪念塔周边地表处布置观测点，通过后视水准控制基准点观测地表沉降测点高程的变化情况。 仪器：苏光DSZ2型精密水准仪，平板测微器，因瓦合金尺； 精度：0.5mm/km;布置原则：在垂直*纪念塔方向布设监测截面，截面布设3点，向外延伸5m，以监测沉降的影响范围，从结构外轮廓测起算各点相距为1m+2m+2m。 埋设方法：用取芯钻机打破路面硬层，将钢筋埋入原状土30cm以上，用黄砂回填至地表6-8cm，下放套管使钢筋顶部底于地面3-5cm，将保护盖防入套管内。布设测点时如有障碍物则测点应避让。 观测方法：利用水准仪通过后视水准基准点观测周边地表沉降测点的高程，然后计算出变化量。 编号：DB-01-01/03DB-07-01/03 共计21测点（测点位置见附的测点布置示意图）3.2.3周边地下水位监测(人工) 原理：预埋水位测管于*纪念塔外的土体内，用水位计测出水位管内水面距管口的距离，然后用水准测量方法测出水位管管口绝对高程，最后通过计算得到水位管内水面的绝对高程。 仪器：尺式水位计、精密水准仪、平板测微器，因瓦合金尺； 分辩率：水位计1cm； 精度：水准观测系统0.5mm/km; 布置原则：沿*纪念塔周边布置. 埋设方法：在测点位置，利用地质钻机成孔，孔深打穿潜水含水层，但不得穿透下部隔水层。孔内埋入滤水PVC管，管直径约50mm。孔壁与PVC管间用细砂填实，然后用清水冲洗孔底，PVC测管高出地面约20cm，在管四周用砖砌起，以防破坏。 观测方法：在PVC测管中缓慢下放水位计测头，当测头接触到水面时，启动峰鸣器，此时读取测量钢尺在管顶位置的读数，每次读取管顶读数对应的管顶位置应一致，并固定人员。然后利用水准仪测量出管顶高程，根据管顶高程、管顶与地面的高差，计算出地下水位的高程。 编号：SW-01SW-02 共计2个观测井（测点位置见附的测点布置示意图） 3.3自动监测系统3.3.1自动监测系统选用意义由于地铁在国民生产和生活中的重要性，以及地铁事故所可能导致的重大后果，如何确保地铁在建设期间的安全则成为地铁工程需要面对的一个重要课题。对地铁工程邻近建筑物的变形监测是确保地铁建设的重要技术手段之一。 传统的读数设备，功能单一，往往一种设备只对一种传感器适用。读数用指针显示或数字显示，要用人工控制选点开关，用纸和笔记录；先进一些的可以用微电子存贮器存贮读数，但对数据读取的整个过程还要依赖于人工的操作，工作效率低、处理速度慢。一般用这些设备只能每天对被测对象进行有限次数（一般一天数次）的读数。所得的数据是断续的，只表示监测对象在该读数时刻的“状态”，对一些变化较快或险情发生时刻无法掌控的监测对象进行监测时难免会有失误，而失去了宝贵的抢险时机以致造成巨大损失。故对于特殊有相当难度的工程及要求数据连续的项目最好采用全自动监测系统以提供连续的监测数据 。 自动监测系统有操作安全（可远离施工现场及传感器安装点）、工作效率高（可“分、秒级采集”）、数据准确（采集瞬时无人为误差）的显著优点，已在国内外的许多岩土工程和结构工程中得到了广泛而成功的应用。 考虑到本工程的特殊性要求，在本方案的监测设计中引入自动化监测系统并和常规人工监测结合，利用先进的计算机通讯技术，构成一个完整而有效的监测系统。3.3.2自动监测系统设计 （1）监测内容随着计算机技术和电测技术的发展，使得以电测传感器技术为基础的监测项目能够实现连续的自动观测。本项目含隔离桩深层水平位移及*纪念塔主体结构垂直位移和倾斜共三个监测项目，可采用自动监测系统进行全自动监测。自动监测可以连续地记录下监测项目完整的变化过程，实时得到监测数据。借助计算机网络传输系统及现代通讯技术，还可以将数据传送到网络覆盖范围内任何需要这些数据的部门和地点。特别在大雨、大风等恶劣气象条件下自动监测系统所取得的数据将尤其宝贵。（2）自动数据采集设备和系统布置 自动数据采集设备自动数据采集设备选用美国SLOPE公司生产的CR1000系列数据采集器和澳大利亚DataTaker 公司生产的DT80G/DT85G型岩土智能可编程数据采集器及其扩展模块CEM20,动态采集可使用DT800数据采集器。DT80G/DT85G具有如下特点：支持振弦式及其它岩土型传感器，独立工作或使用强大的内置通讯选项组网，以各种期望的方式及地点访问数据； 支持U盘；坚固的设计与结构，提供了在极端的岩土环境应用下可靠的操作；低成本高效，DT80G具有515个模拟通道，DT85G具有1648个模拟通道，通过与CEM20扩展模块连接， DT80G可扩展到100个通道，DT85G可扩展到300个通道。实时浏览数据和存储到高达五百万个数据点。数据存储和恢复可以通过U盘、FTP、手机，适合于SCADA的Modbus，以太网或网页实现。DT80G/85G可以连接到大部分的传感器和数据测量设备，包括智能传感器，SDI12传感器组成的网络，GPS，PLC和其他智能设备。测量结果可以被比例缩放，存储以及返回工程单位或者进行统计报表。所有通道都可以进行报警设置。支持Windows版软件。DTCL-GPRS/CDMA DTU可为用户提供高速、永远在线、透明数据传输的虚拟专用数据通信网络，利用手机GPRS网络或CDMA网络平台实现数据信息的透明传输。支持根据域名和IP地址访问中心多种工作模式选择，支持串口软件升级和远程维护，使用方便、灵活。GPRS/CDMA可以利用现有GSM/CDMA网进行实时数据传输，实现无线上网，无线接入，提供真正的广域无线数据网。GPRS/CDMA允许用户在端到端分组转移模式下发送和接收数据，而不需要利用电路交换模式的网络资源。GPRS/CDMA可以在高速运动时保证最低13.4KBPS的传输速度，峰值可以高达53.6KBPS，一般能够稳定在23KBPS左右。特别适用于间断的、突发性的和频繁的、点多分散、中小流量的数据传输，也适用于偶尔的大数据量传输。 图11 DT80G/DT85G/CDMA DTU 监测系统布置在埋设上述电测传感器就近处安设数据采集监测单元，数据采集器外用金属箱加以保护。所有电测传感器的信号线都汇接入该保护箱内，接入数据采集器。数据采集器将接预设的程序自动（定时、定点）对所有的电测传感器进行采样监测，并自动记录数据。 数据管理(a) 硬件：数据管理由设在现场办公室中的监测主控计算机完成。考虑到项目的独立性，单设计算机，不与办公室其它用途的计算机共用。主控计算机硬件配置应有标准的RS232接口，系统操作软件为WINDOWS XP ，以及必要的彩色显示器，彩色打印机等外设。(b) 软件：除系统软件外，还专门编制一套“郑州市*纪念塔自动化监测数据管理软件”(见图)。该软件的主要功能有:1) 可实时监测各测点测量参数，并以数字或曲线图形式实时显示、记录和打印，可根据需要设定测点数据，对原始数据不仅可进行滤波、计算等处理。2) 监测数据能够以多种数据库形式保存并可进行历史数据查询，还可以直接生成EXCEL或其他形式报表。3) 操作界面清晰直观，工具条与按钮操作。显示界面可分为主界面和各子界面，各界面间切换灵活。界面图案可按客户要求绘制改动。4) 数据的图形方式显示，包括时间历程曲线图、X/Y坐标图、模拟图、直方图等形式。5) 具有数据越限报警功能，现场即时上传报警信息时，主机会出现明显的报警画面和报警信息，同时还可提供各种声光报警等多媒体提示。6) 能对系统中的每一用户进行口令和操作权限的管理，能对不同的用户分配不同的系统访问、操作权限级别，保障运行系统的安全性。7) 实现对系统信息打印的管理功能，支持对图形、报表、曲线、报警信息、各种统计计算结果等的打印。8) 在线编辑、维护、修改、扩展功能。系统软件满足开放性标准的要求，并满足数据库容量的扩充、系统软件功能的增强等方面的要求。9) 可利用PDA手机安装数据监测软件,进行实时移动查询。 (c) 数据查询与输出：监测数据可按监测的时间段、点位等实用要求来查询；作为对查询的答复，给出相应的数据表格和图形，可屏幕显示和彩色打印。监测结束后可将数据做成光盘备份存档备查。图12 软件界面3.3.3系统简介 自动监测系统为集自动监测数据的采集、分析、查询于一体的信息管理系统。通过自动监测系统可以实现自动监测仪器数据的采集、数据传输汇总以及数据 的查询。保证监测数据的及时处理。 工地现场自动监测。通过在工地现场安装自动化监测仪器，实现全天候、连 续、自动监测。 数据自动采集平台。即通过采集程序的控制，实现仪器数据的自动采集，从而可以保证监测数据的及时性和连续性。并将所得数据通过串口和电缆发送到信息管理平台。本项目中人工读数的监测项目所得数据用人工录入的方法输入信息管理平台。 信息管理平台。信息管理平台建立在工地办公室，提供及时的监测数据信息。同时，信息管理平台可应答用户对各种信息的检索、查询、报表打印要求，以方便分析工程情况。3.3.4现场情况 对本监测项目，因工程的特殊性需要，所以部分监测项目采用自动监测系统，进行24小时不间断监测，以确保数据的连续性。根据监测方案，现场设有2个自动监测分站自动采集数据（含1套CR1000及1套DATATAKER数据自动采集器），所用设备见表3所示。2个监测分站采集的数据通过数据自动采集平台，存储到工地现场办公室。 3.4监测点、仪器汇总表表3 监测仪器汇总表序号项 目仪器名称单位数量产地型号1深层水平位移监测固定测斜仪个22美国 SLOPE双向IPI2倾斜监测双轴倾斜仪个8美国 SLOPEEL3垂直位移监测CCD静力水准仪套8美国 GeokonBGK-68804数据自动采集、分析系统Datataker数据采集器个1澳大利亚DatatakerDTCR1000数据采集系统套1美国SLOPECR1000RS485信号转换器个3国产RS485显示器及打印机套1国产集线板个1美国Campbell40通道UPS套1国产防雷485通讯模块个2国产无线数据传输器套2澳大利亚Datataker数据采集、分析软件套1国产主控计算机套1美国IBMX3105 43475地下水位监测钢尺式水位计台浙江金坛钢尺式6周边地表沉降监测水准仪台苏州一光DSZ2表4 监测测点汇总表序号工作方式项目名称单位数量备注1自动主体结构垂直位移监测点88个静力水准仪2自动主体结构倾斜监测点88个双向倾斜仪3自动隔离桩深层水平位移监测孔222个双向固定式测斜仪4人工地下水位监测孔2需要钻机配合5人工周边地表沉降监测点21需要钻机配合4 观测频率及报警值4.1观测频率 监测频率布置的基本原则是必须在确保*纪念塔安全的前提下，从实际出发，根据业主的要求, 结合本工程的特点，综合基坑开挖顺序,自始至终要与施工的进度相结合，在 “全面、准确、及时”的原则下安排频率以及监测进程，尽可能建立起一个完整的监测预警系统。 1)在隔离桩施工前所有测点和传感器必须完成安装及调试. 2)由于项目特殊性,基坑在施工期间的监测频率需由有关各方（文物保护部门、建设方、设计、监理、施工）共同研究后决定. 当监测数据达到报警范围，或若遇到特殊情况，如暴雨、台风或大潮汛等恶劣天气以及其它意外工程事件，应适当加密观测、直至24小时不间断的跟踪监测。4.2报警值 本工程基坑开挖的安全等级基坑为一级，周边环境保护等级为一级，因此监控施工过程中的基坑变形、环境变化情况工作应全面满足等级控制保护要求，使施工单位能随时了解变形情况，以便及时采取有关措施，调控施工步序与节奏，作到信息化施工，确保工程施工顺利进行。根据建筑变形测量规范、建筑基坑工程监测技术规范、建筑地基基础技术规范中相关的内容,结合工程的特性,建议报警值如下,请委托单位给予审批.1) 主体结构垂直位移本次变化为3mm,累计变化为20mm.2) 主体结构倾斜变化为0.001.3) 隔离桩深层水平位移本次为3mm, 累计变化为24mm.4) 地下水位本次变化500mm,累计变化1000mm.5) 周边地表沉降本次3mm,累计26mm.各项监测的数值达到一定范围（即：将产生不可接受的负面影响时）要进行“预警”。5 监测质量的控制和管理5.1监测点的保护 1) 各监测点仪器设备的安装埋设好后应立刻做好相应的标记和铭牌，加强测点的保护工作，并提醒施工人员引起注意。 2) 对于埋设在地下的测点应建立起相应的保护井。 3) 对传感器应有专用的保护罩。 4) 数据采集系统应有防雷防潮专用设备。 5) 远程控制系统应安装中等级别企业级防火墙。5.2监测技术的要求 5.2.1监测质量部分 1) 对参与本工程的人员进行详细技术和质量交底。 2) 数据采集系统应有自动报警程序。 3)中控计算机应有自检程序,操作人员每天进行质量抽查，确保提供准确无误的监测资料，以正确指导施工，达到信息化监测的目的。 5.2.2测量仪器部分 1)传感器安装前必须进行专项的测试,确保施工期间传感器正常工作。 2)人工观测仪器须有相关计量鉴定部门出具的检定证书,合格后才可使用。 3)数据采集和传输相关核心设备,应另有1套为备用。 5.2.3精度估算1) 主体结构垂直位移误差0.1mm。2) 主体结构倾斜误差9。3) 深层水平位移误差0.04mm/m。4) 地下水位误差10.0mm。5) 周边地表沉降误差0.7mm。5.3人员管理 5.3.1人员组成 实施时采用项目管理制度，成立“郑州地铁1号线*广场站基坑工程影响*纪念塔监测工程项目部”，由资深工程师任项目主管及技术负责人（监测工程师），还配备仪器设备管理员、安全主管，另有数量足够的熟练技术员和技术工人。重大问题由资深工程师或公司总工程师协助处理。 6监测测点布置示意图1） 监测测点布置示意图 说明: 表示桩体深层水平位移监测测点(自动测斜),共计2个孔; 表示地下水位监测测点,共计2个孔; 表示周边地表沉降监测测点,共计21个测点; 表示主体结构垂直位移和倾斜监测测点(自动沉降/倾斜),各8个共计16个测点. 本方案未考虑地铁运营期间对*纪念塔身的影响监测,针对地铁运营期间对塔身监测可在上述监测传感器基础上增加双轴加速传感器(震动监测)、三向位移计（裂缝监测）等，并可共用数据自动采集系统及软件。 正文 共21页 第21页
