城市路灯管理存储专项方案设计.docx

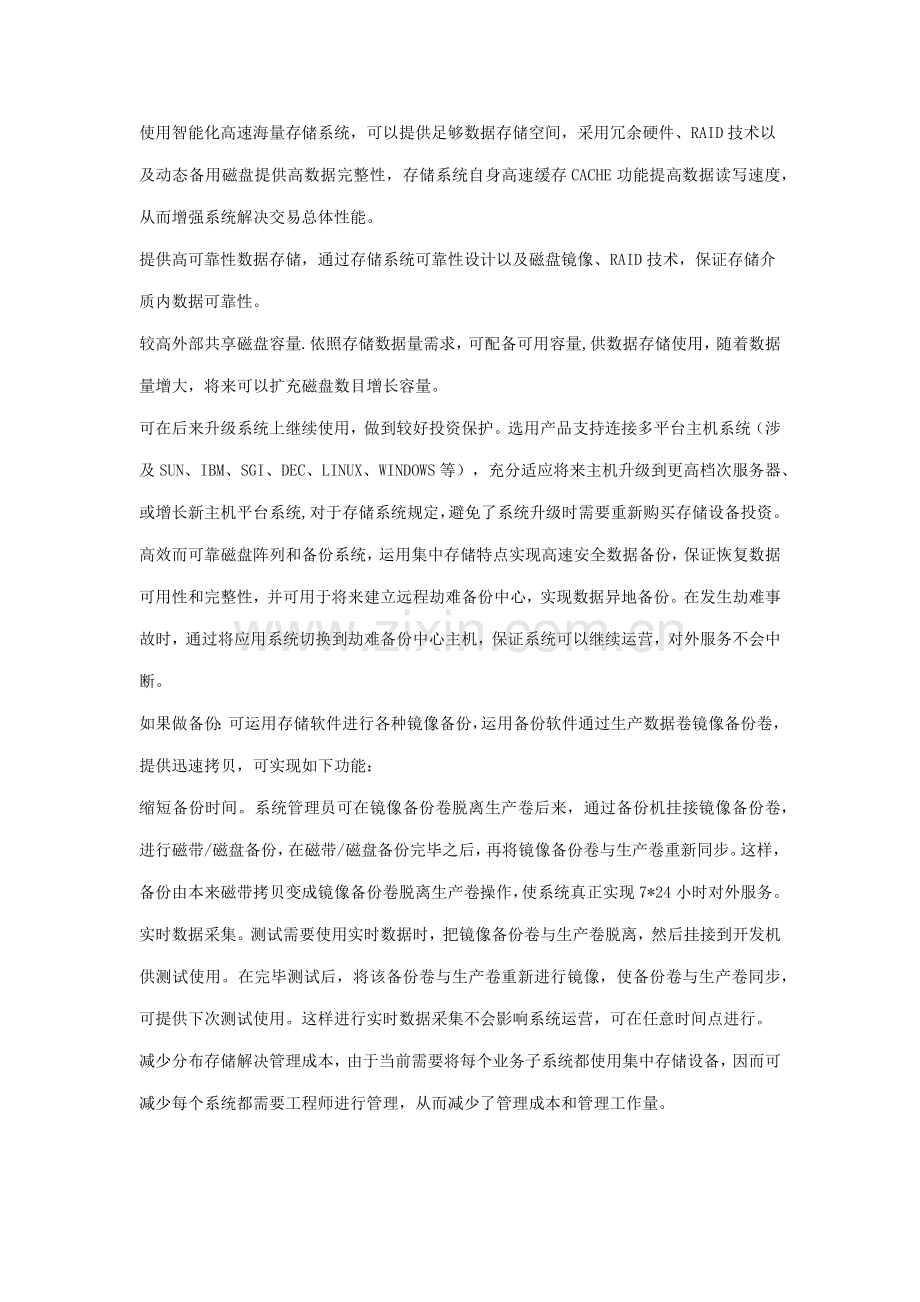

都市路灯管理存储方案设计本方案是针对顾客存储网络项目需求而提出。在充分考虑顾客存储网络项目技术规定和其IT系统发展前提下提出。1存储系统目的网络存储系统规划和建设，也为顾客后来发展建设打下基本。依照顾客应用需求，拟组建一种存储网络系统，以较经济方式建成适应各种业务、非常稳定可靠存储系统，满足当前及将来对存储容量、性能规定。存储系统应采用先进、成熟技术和优良系统设计，使系统在整体上具备不久响应速度和更高数据带宽，可长时间承受大量顾客极高访问频率和访问速度。在系统设计中，应结合都市路灯管理实际应用，将其数据长期存储在大型集中存储设备中，使整个存储系统具备高可靠性、异构平台共享、高性价比、可扩展、易管理、易使用、性能优良等一系列优势，并能平滑地升级扩展，较好地适应数据存储技术发展，满足都市将来拓展发展数据存储需求。2需求分析依照理解：整个都市既有路灯点数是3000点，通过服务器控制软件，将其实时状况做一种监控解决，做到每5秒钟一次将数据返回服务器一次并存储在存储设备中进行保存，以作将来数据分析用，依照实际状况，假设每个点位每次存储200kb数据，三千点位就是每5秒钟就是600M数据，一分钟就是7200M数据，一小时就是19.2G数据存储量，一天就是460.8G数据存储，一年就是168192G及16.82T存储量，如果数据保存三年就是50.5T存储量。因此在只存储基本上存储设备应当不不大于50.5T。选用DS3500，外加扩展槽方式来满足需求。在考虑实际状况、管理体制、经营水平和人力资源状况等实际状况基本上，认真分析了也许将来发展规划，以及网络系统存贮基本建设，以为存储系统建设应着眼于提高存储技术水平，以及实现具备完善备份和容灾系统存储业务平台。针对存储区域网络规定及网络状况，以为一方面需要解决数据存储系统多样性和零散性，建议采用智能化数据集中存储系统，其益处如下：使用智能化高速海量存储系统，可以提供足够数据存储空间，采用冗余硬件、RAID技术以及动态备用磁盘提供高数据完整性，存储系统自身高速缓存CACHE功能提高数据读写速度，从而增强系统解决交易总体性能。提供高可靠性数据存储，通过存储系统可靠性设计以及磁盘镜像、RAID技术，保证存储介质内数据可靠性。较高外部共享磁盘容量.依照存储数据量需求，可配备可用容量,供数据存储使用，随着数据量增大，将来可以扩充磁盘数目增长容量。可在后来升级系统上继续使用，做到较好投资保护。选用产品支持连接多平台主机系统（涉及SUN、IBM、SGI、DEC、LINUX、WINDOWS等），充分适应将来主机升级到更高档次服务器、或增长新主机平台系统,对于存储系统规定，避免了系统升级时需要重新购买存储设备投资。高效而可靠磁盘阵列和备份系统，运用集中存储特点实现高速安全数据备份，保证恢复数据可用性和完整性，并可用于将来建立远程劫难备份中心，实现数据异地备份。在发生劫难事故时，通过将应用系统切换到劫难备份中心主机，保证系统可以继续运营，对外服务不会中断。如果做备份：可运用存储软件进行各种镜像备份，运用备份软件通过生产数据卷镜像备份卷，提供迅速拷贝，可实现如下功能：缩短备份时间。系统管理员可在镜像备份卷脱离生产卷后来，通过备份机挂接镜像备份卷，进行磁带/磁盘备份，在磁带/磁盘备份完毕之后，再将镜像备份卷与生产卷重新同步。这样，备份由本来磁带拷贝变成镜像备份卷脱离生产卷操作，使系统真正实现7*24小时对外服务。实时数据采集。测试需要使用实时数据时，把镜像备份卷与生产卷脱离，然后挂接到开发机供测试使用。在完毕测试后，将该备份卷与生产卷重新进行镜像，使备份卷与生产卷同步，可提供下次测试使用。这样进行实时数据采集不会影响系统运营，可在任意时间点进行。减少分布存储解决管理成本，由于当前需要将每个业务子系统都使用集中存储设备，因而可减少每个系统都需要工程师进行管理，从而减少了管理成本和管理工作量。考虑到集中存储整合实行需求，将存储设备集中存储在中心机房，与各应用服务器整合需要实现异构平台间数据高速文献共享，并有多主机系统集群应用，当前需要提供超过32节点WINDOWS平台集群应用。在备份系统中，需要可以做到LANFREE以及SERVERLESS，以提高整体应用性能、数据高保护性。总之，当项目完毕后，整个应用系统应具备一种可以符合将来发展（涉及业务和技术）可靠基本构架。信息可用性、可靠性、可管理性、系统可扩展性和灵活性将大大提高，以满足当前及将来业务发展及科学管理需要。3方案设计建立高效、可靠、安全存储是在考虑建设存储方案时首选目的。这次数据存储建设，重要体现：数据集中、备份集中、管理集中档几种方面。但是，集中模式设计同步也为中心存储系统可靠性、解决能力、吞吐能力以及扩充扩展能力提出了较高规定，中心存储系统构成和选型将直接影响到系统整体性能发挥和有关业务正常运营。鉴于存储系统在整个系统中重要地位和核心作用，在硬件系统分析设计过程中，咱们制定并遵循如下基本原则：实用性和先进性采用先进成熟存储技术满足当前业务需求，兼顾其他有关业务需求，采用先进网络技术以适应更高数据、多媒体信息传播需要，使整个系统在一段时期内保持技术先进，并具备良好发展潜力，以适应将来业务发展和技术升级需要。安全可靠性为保证业务应用，必要具备高可靠性。采用有关软件技术提供较强管理机制、控制手段、事故监控和网络安全保密等技术办法，提高系统安全可靠性。顾客买存储设备除了存储数据外，最重要是保障内部数据安全可靠，保证业务应用不中断，如果发生系统宕机、磁盘损坏或其她异常错误，应保证数据不丢失，系统恢复正常运营，这就规定必要有硬件RAID5独立于系统自身数据保护机制。经济性/投资保护以较高性能价格比构建系统，使资金产出投入比达到最大值。能以较低成本、较少人员投入来维持系统运转，提供高效能与高效益。可管理性设备必要采用智能化、可管理设备，同步实现先进分布式管理。最后可以实现监控、监测运营状况，合理分派资源、动态配备，迅速拟定故障等考虑都市网络分部状况：可试用下面拓扑来解释本次设备状况：可使用拓扑解析或者单台互换机连接外设：1、 机房网络设备之间可通过光纤连接，以提高设备高可用性。2、 建议使用2台互换机,各主机之间进行并联,增强高可用性,全使用双链路连接以避免单点故障.4设备选取1、 服务器IBM-X3650-M4如下图所示：特点：E5-2609v22.5GHz4C80W,2x8GB,M5110eRaid0,1,0G3.5Hdd,550WHS，DVDRW2、 存储设备：IBMDS3500以及扩展槽如下图所示：特点如下：型号1746-A2S,1746-A2D（支持3.5英寸驱动器）1746-A4S,1746A4D（支持2.5英寸驱动器）RAID控制器一种或者两个活动型热插拔控制器缓存每个控制器1GB缓存，可升级至2GB（电池供电）主机接口三种选项：每控制器提供2个或4个6GbpsSAS端口4个8GbpsFC端口和2个6GbpsSAS端口4个1GbpsiSCSI端口和2个6GbpsSAS端口驱动器接口2个6GbSAS驱动器端口受支持驱动器6GbpsSAS3.5”驱动器；300GB15krpm、450GB15krpm、600GB15krpm1TB7.2krpm近线、2TB7.2krpm近线600GB15krpmFDE6GbpsSAS2.5”驱动器：146GB15krpm300GB10krpm500GB7.2krpm近线300GB10krpmFDERAID级别0,1,3,5,6,10存储分区支持多达64个存储分区（级别：标配4个，可升级至8、16、32、64个）支持最大驱动器数量多达96个驱动器：高性能SAS驱动器、近线SAS驱动器和FDESAS驱动器EXP3512（2U，12个3.5英寸驱动器）和EXP3524（2U，24个2.5英寸驱动器）机柜，可在DS3500机柜后方混用电扇和电源双冗余热插拔机架支持2U，19英寸行业原则机架管理软件IBMSystemStorageDSStorageManagerSAN支持受支持IBMFC互换机、导向器和IP互换机保修3年部件和服务保修，9x5下一工作日解决，可升级为全天候4小时响应物理特性尺寸DS3512：高：3.39inch/86.16mm；宽：18.99inch/482.47mm；深度：21.72in./551.60mmDS3524：高：3.47in/88.07mm；宽：18.98in/482.10mm；深度：19.60in./497.93mm支持系统如需当前支持服务器、操作系统、主机总线适配器、群集应用程序以及SAN互换机和导向器清单，请参阅位于如下网址DS3500易捷版互操作性表：型号型号描述接口型号涉及1746-E2A/EXP35121746-E4A/EXP3524驱动器机柜6GbSAS内嵌ESM相对湿度（无冷凝）EXP3512/EXP3524驱动器机柜工作范畴20%至80%存储范畴10%至90%最大露点79F(26C)最大湿度梯度每小时10%海拔范畴工作低于海平面100ft（30.5m）到高于海平面10,000ft（3048m）存储低于海平面100ft（30.5m）到高于海平面10,000ft（3048m）运送低于海平面100ft（30.5m）到高于海平面40,000ft（12,000m）表格中功率和散热值是在工作时测量最高值。噪音EXP3512/EXP3524驱动器机柜声功率6.5贝尔声压65dBA电源输入EXP3512/EXP3524驱动器机柜标称电压范畴90VAC到264VAC频率范畴50到60Hz最大工作电流115VAC时3.90A230VAC时2.06A5存储设备连接配备存储设备物理连接，需一块ISCSI卡或者一块HBA卡。ISCSI卡HBA卡其中ISCSI是一种基于TCP/IP合同，用来建立和管理IP存储设备、主机和客户机等之间互相连接，并创立存储区域网络（SAN）。HBA卡一款基于光纤通道连接服务器与存储设备之间电路板或集成电路适配器。
