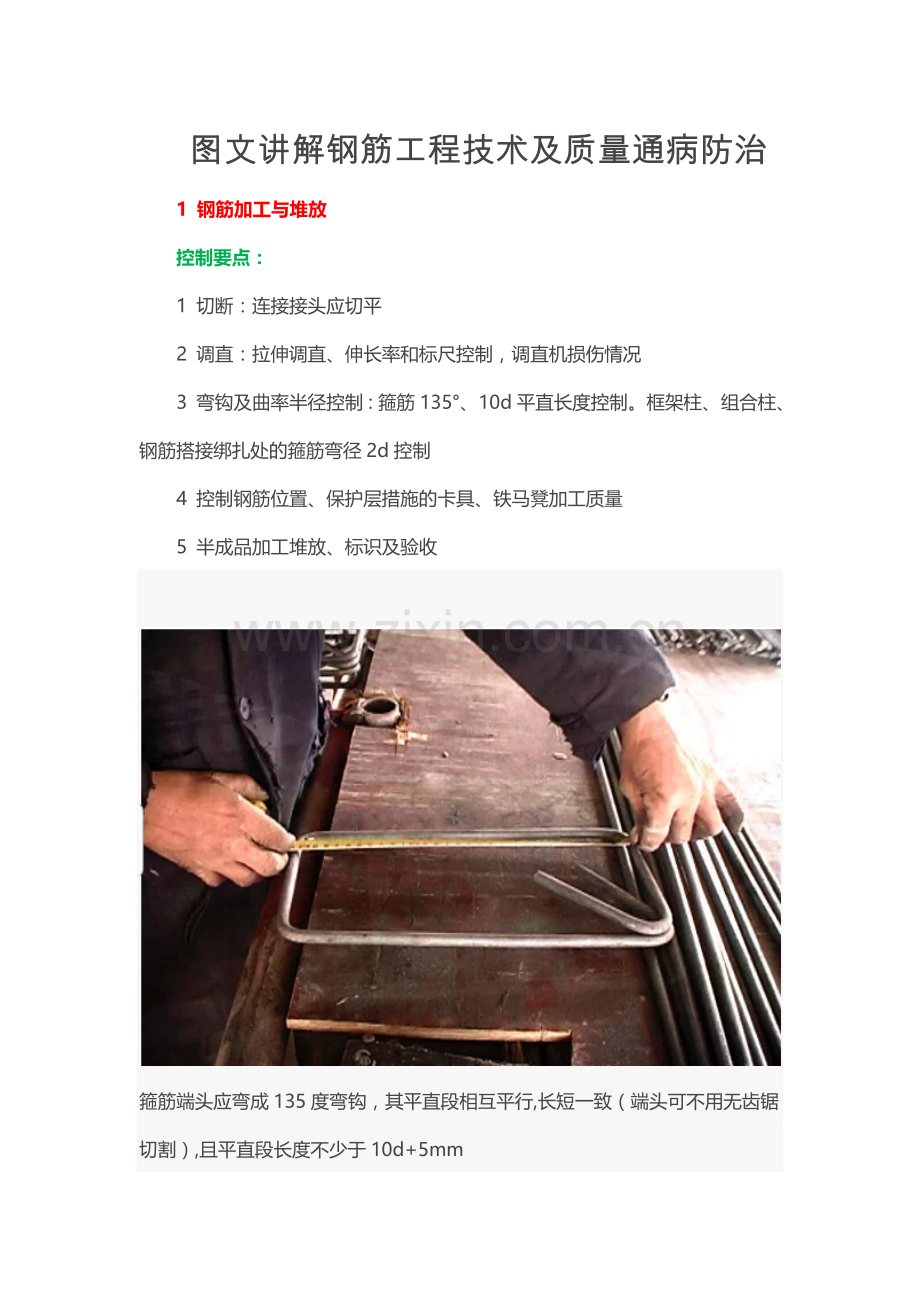

图文讲解钢筋工程技术及质量通病防治
1 钢筋加工与堆放
控制要点：
1 切断：连接接头应切平
2 调直：拉伸调直、伸长率和标尺控制，调直机损伤情况
3 弯钩及曲率半径控制：箍筋135°、10d平直长度控制。框架柱、组合柱、钢筋搭接绑扎处的箍筋弯径2d控制
4 控制钢筋位置、保护层措施的卡具、铁马凳加工质量
5 半成品加工堆放、标识及验收

箍筋端头应弯成135度弯钩，其平直段相互平行,长短一致（端头可不用无齿锯切割）,且平直段长度不少于10d+5mm

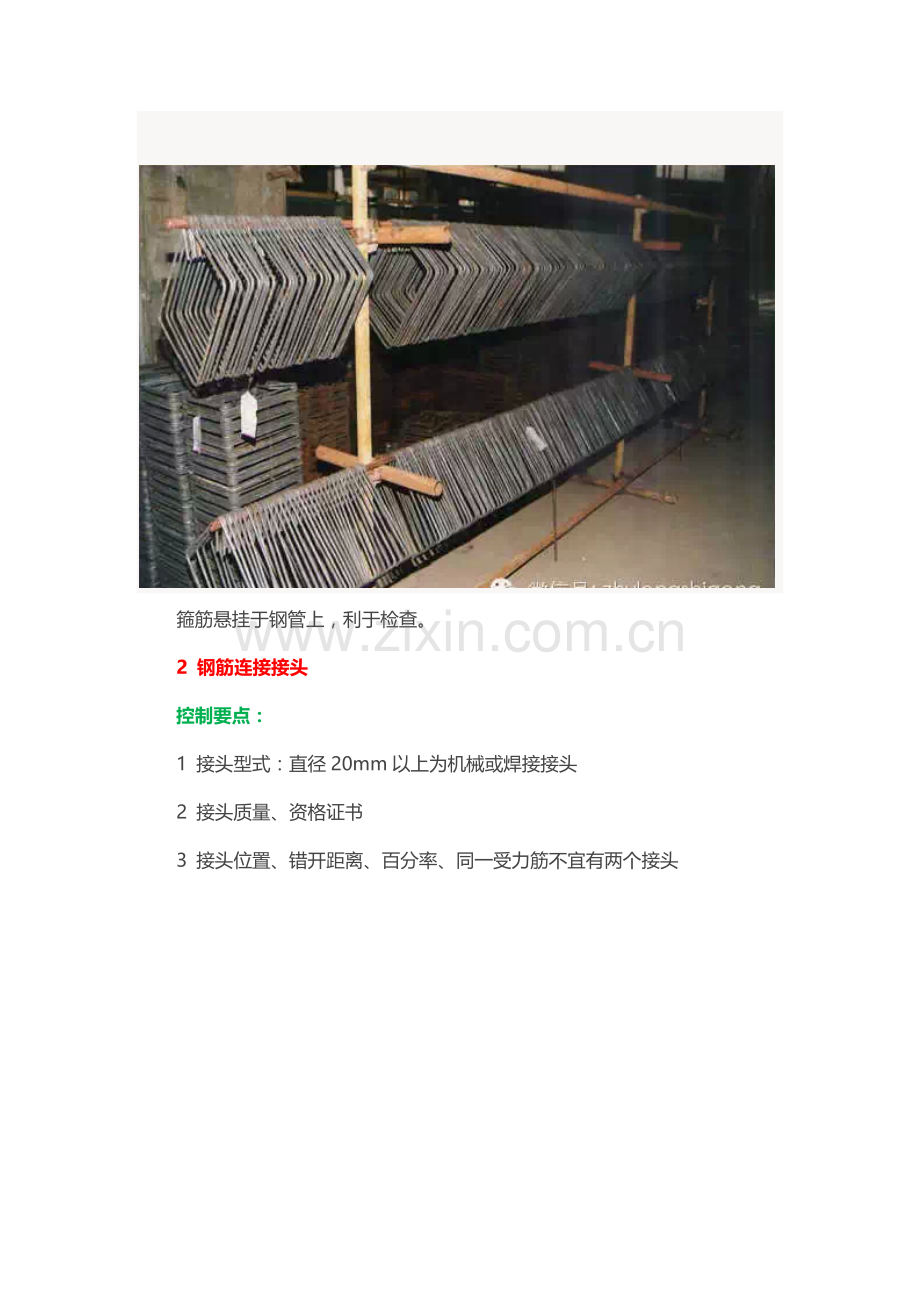

箍筋悬挂于钢管上，利于检查。
2 钢筋连接接头
控制要点：
1 接头型式：直径20mm以上为机械或焊接接头
2 接头质量、资格证书
3 接头位置、错开距离、百分率、同一受力筋不宜有两个接头

电渣压力焊

接头验收合格后应用红漆标识

3 保护层质量
控制要点：
1 钢筋位置准确、保护层厚度符合规范及图纸要求
2 使用的垫块、卡具、支架措施有效，符合规定

板筋上铁铺放在专用马凳上，马凳采用钢筋直径应确保承受荷载不变形，间距不大于1000㎜，马凳位于上下铁之间。
4 钢筋绑扎与安装
控制要点：
1 箍筋加密间距、范围、封闭、锚固、搭接绑扎接头
2 特殊节点：框架梁柱节点、箍筋加密、封闭；主次梁节点箍筋加密及元宝铁，组合柱竖筋搭接范围内箍筋间距5d，100mm双控及弯钩（2d）与搭接筋到位绑扎；剪力墙连梁进暗柱箍筋等
3 安装符合规范和设计做法，牢固。绑扎扣型式符合要求

木质红白相间皮数杆控制钢筋间距

钢筋绑扎时绑扎结向里，将尾丝压向内侧，墙体、柱一律采用八字扣，暗柱四角钢筋用兜扣。水平挂线，竖向吊线，控制垂直度。
防止钢筋工程质量通病的一些措施
①钢筋的定位措施和钢筋的混凝土
保护层的控制。
②抗震设防的要求。
③钢筋的接头设置及接头质量。
④钢筋安装的外观质量做到横平竖直、间距均匀一致。
顶板砼浇筑前，搭设操作马道，严格控制负弯矩筋被踩下。

墙体钢筋绑扎交底牌
