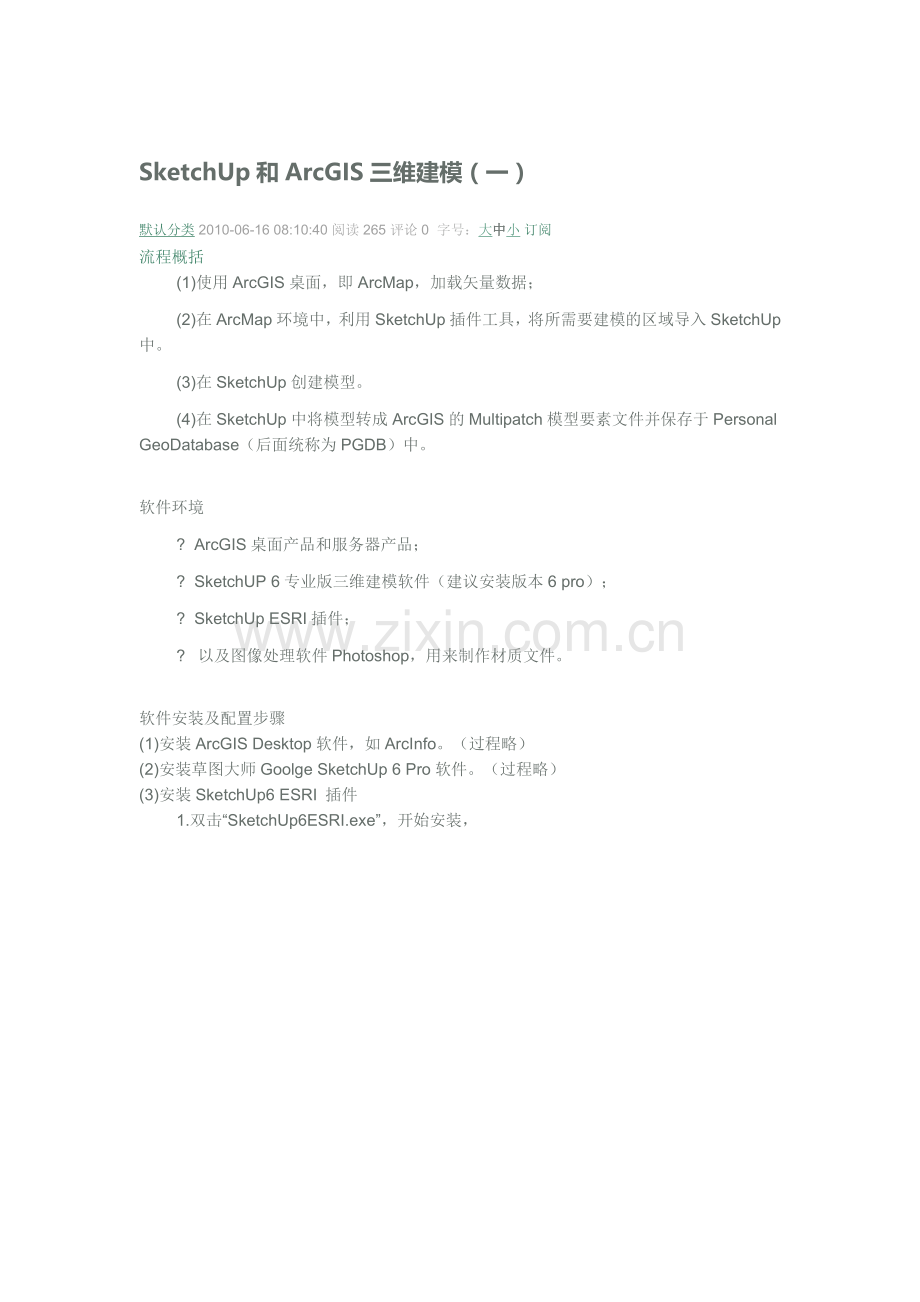

SketchUp和ArcGIS三维建模（一）
默认分类 2010-06-16 08:10:40 阅读265 评论0  字号：大中小 订阅
流程概括
(1)使用ArcGIS桌面，即ArcMap，加载矢量数据；
(2)在ArcMap环境中，利用SketchUp插件工具，将所需要建模的区域导入SketchUp中。
(3)在SketchUp创建模型。
(4)在SketchUp中将模型转成ArcGIS的Multipatch模型要素文件并保存于Personal GeoDatabase（后面统称为PGDB）中。

软件环境
?  ArcGIS桌面产品和服务器产品；
?  SketchUP 6专业版三维建模软件（建议安装版本6 pro）；
?  SketchUp ESRI插件；
?  以及图像处理软件Photoshop，用来制作材质文件。

软件安装及配置步骤
(1)安装ArcGIS Desktop软件，如ArcInfo。（过程略）
(2)安装草图大师Goolge SketchUp 6 Pro软件。（过程略）
(3)安装SketchUp6 ESRI 插件
1.双击“SketchUp6ESRI.exe”，开始安装，

2.接受协议，点击“Next”

3.第一个组件“GIS Plugin”，使用户能够在SketchUp中将模型以Multipatch要素的形式导入GDB。第二个组件“3D Analyst SketchUp 3D Symbol Support”，用户可以在ArcMap中将GIS数据导入SketchUp中。
上述两个组件的安装位置尽量不要改变，可能会导致在SketchUp中导出3D模型失败。

4.执行组件安装

(4)在ArcGIS环境中激活SketchUp6 ESRI插件
1.启动ArcMap界面，在工具栏上右键，单击“Customize”

2.点击“Add from file”，找到SketchUp ArcGIS Plugin安装目录下的Features To SKP.dll

3．添加插件动态库后，在Toolbars项中可以找到SketchUp6的功能项。

4.选中“SketchUp 6 Tools”组件以后，在桌面上会弹出组件的功能按钮。

三维建模
一、建立个人Geodatabase
1．通过ArcCatalog，创建一个Personal Geodatabase。

2．在Personal Geodatabase新建一个Feature class，命名，选择面要素，并为其指定一个投影坐标系，这里我们选择的是WGS 84 Web墨卡托投影。添加高程height字段。

二、建模区域矢量化，通过插件导出至SketchUp
1.Arcmap中加载面图层及影像数据，根据影像将所需建模区域矢量化，并添加高程字段值height。

2.浏览矢量化数据
在ArcScene中浏览矢量化数据，右键属性/Extrusion选项卡/选height字段显示。

在ArcGlobe中加入ArcGIS.COM的影像数据，右键属性/Globe Extrusion选项卡/选height字段显示。

3.完成后，选中需要建模的矢量数据，通过SketchUp ESRI插件将面图层导出为skp文件格式。

系统将自动读出所选择矢量要素所在的FeatureClass，并且提供自动建模选项。
?  Elevate by field：依据属性字段，设置建筑物高程。
?  Extrude by field：依据属性字段，设置建筑物高度。
?  Name Group using：为导出数据，选择分组名称。
?  Launch SketchUp on completion：操作结束后，模型自动在SketchUp运行程序中打开。
?  Filename：指定导出模型文件的路径和名称。
3．单击确定，导出结束，弹出成功导出的提示对话框。导出后，原始的空间参考将被带入到SketchUp环境中。
