却塔蒸发耗损量
* o+ P, g8 ~" c# q) E3 x0 I          当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明：
6 W6 h  p$ t2 Y! q" l$ t7 @        令：进水温度为 T1℃，出水温度为T2℃，湿球温度为Tw，则! q" ]2 |4 D, G" D5 F! I
            *：R=T1-T2  （℃）------------（1）3 }" k4 o0 V% E# q
     式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h
% [+ ~% _* {7 s7 H     对式（1）可推论出水蒸发量的估算公式
. ]0 f2 b0 X. L: i7 o4 f6 p            *：E=（R/600）×100% ------------ （2）- L# P+ X; P* K# ~5 Q
      式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。' H; s9 i: u; M0 s
           如：R=37-32=5℃3 G, q! [' j; S3 N% m& i1 R
               则E=｛（5×100）/600｝=0.83%总水量
/ q/ r% x1 J2 \) Y1 P% `* t" c) q4 g. M               或e=0.167%/1℃，即温差为1℃时的水蒸发量
+ I4 I. U. @* _- m/ B            *：A=T2-T1  ℃ ---------- （3）& J$ V. b, _1 z6 y% G2 O* B
            式中：A-----逼近度，即出水温度（T2）逼近湿球温度的程度℃，按热交换器设计时冷端温度差取值的惯例，宜取A≥3℃（CTI推进A≥5 oF即2.78℃）A<不是做不到，而是不合理和不经济。
& z9 @+ m/ @, v4 b8 t火电厂循环冷却塔耗水量影响因素分析
（《电站辅机》2005年第四期）
4 c+ t1 k: }. [" W翟培强
- C: G0 E. `7 N% H（三门峡华阳发电有限责任公司  河南  三门峡  472143）
  H% K# i, D: W% c6 K# ]7 b" \% c. J5 f. ]
摘要：火力发电厂是一个耗水大户，循环冷却塔的耗水量约占整个电厂耗水量的60%以上。文中给出了循环冷却塔耗水量影响因素的定量分析。从影响冷却塔耗水量的因素入手，用计算后的数值说明了冷却塔耗水量并提出一些结论和建议。) S3 h; M1 B7 X6 O+ z5 ?9 X6 a
关键词：   火电厂      冷却塔        耗水量          分析
- c. z& K7 a$ }' z$ Z) T6 o2 t% x' Q; Q& Y0 y9 d+ Z
  Analysis on Influencing Factor for Recycle Water Consumption of Cooling Tower in Power Plant
" q: y& [( j& c/ R$ W7 @  zZhaiPeiQiang- N7 U+ q/ ]" B; G* R
Sanmenxia   Huayang  Power   Generation  Co.  Ltd.
4 Z0 W! n8 o( ZHenan   Sanmenxia   472143& B, R2 U7 D9 b+ w- m  @+ p
* b: d$ _3 Q  u* w& i
Abstract: Fossil-fired power plant is a bigger consumer, and the cooling water will take 60 percent water consumption of the whole power plant. In the article, the quantitative analysis on influencing factor has been given for recycle water consumption of cooling tower in the power plant. A conclusion and some suggestions have also been put forward in the article.

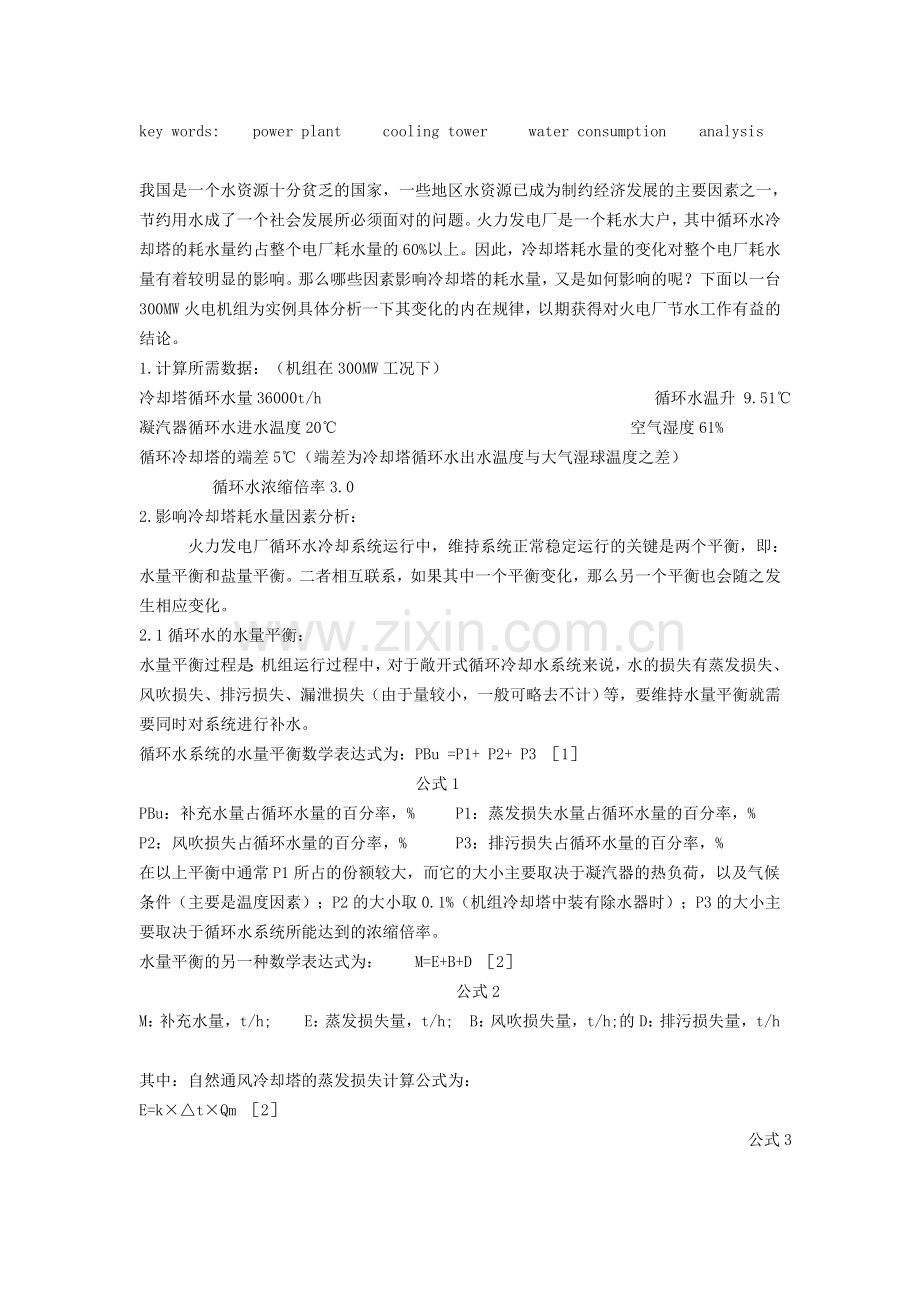

0 J* g# M- I/ t8 m+ zkey words:  power plant   cooling tower   water consumption  analysis
  f7 v/ @% A6 F, T3 M/ c4 |% n4 [9 d3 S8 H/ {4 D! x, ~/ R2 u
我国是一个水资源十分贫乏的国家，一些地区水资源已成为制约经济发展的主要因素之一，节约用水成了一个社会发展所必须面对的问题。火力发电厂是一个耗水大户，其中循环水冷却塔的耗水量约占整个电厂耗水量的60%以上。因此，冷却塔耗水量的变化对整个电厂耗水量有着较明显的影响。那么哪些因素影响冷却塔的耗水量，又是如何影响的呢？下面以一台300MW火电机组为实例具体分析一下其变化的内在规律，以期获得对火电厂节水工作有益的结论。+ k$ t3 q! y9 e$ w% N8 Y
1.计算所需数据：（机组在300MW工况下）
- p. B. i7 K! l5 E& r冷却塔循环水量36000t/h                         循环水温升 9.51℃
3 X# Y( T4 u9 K6 x: \' v凝汽器循环水进水温度20℃                      空气湿度61%) y% p  A( U5 Z+ m1 W1 }
循环冷却塔的端差5℃（端差为冷却塔循环水出水温度与大气湿球温度之差）
5 O* c  C& n7 ^$ ?' k/ w# R     循环水浓缩倍率3.0$ J" O- `, U& G. p
2.影响冷却塔耗水量因素分析：
$ o8 \8 i0 E" P4 h- Q5 P0 Z: X    火力发电厂循环水冷却系统运行中，维持系统正常稳定运行的关键是两个平衡，即：水量平衡和盐量平衡。二者相互联系，如果其中一个平衡变化，那么另一个平衡也会随之发生相应变化。, f3 g$ Y  d+ k1 E) k
2.1循环水的水量平衡：
$ i' {5 D4 E$ q" r2 \4 x' l3 L水量平衡过程是：机组运行过程中，对于敞开式循环冷却水系统来说，水的损失有蒸发损失、风吹损失、排污损失、漏泄损失（由于量较小，一般可略去不计）等，要维持水量平衡就需要同时对系统进行补水。) h$ |6 S5 x8 r3 x
循环水系统的水量平衡数学表达式为：PBu =P1+ P2+ P3 ［1］                    公式1
& h3 e; C9 i) ~" JPBu：补充水量占循环水量的百分率，%   P1：蒸发损失水量占循环水量的百分率，%
6 l2 q2 N- @! \4 J# Q0 KP2：风吹损失占循环水量的百分率，%    P3：排污损失占循环水量的百分率，%1 p0 l6 r7 u/ O3 F  ^' m4 Z
在以上平衡中通常P1所占的份额较大，而它的大小主要取决于凝汽器的热负荷，以及气候条件（主要是温度因素）；P2的大小取0.1%（机组冷却塔中装有除水器时）；P3的大小主要取决于循环水系统所能达到的浓缩倍率。
- z7 E5 j& W. G0 d* Y水量平衡的另一种数学表达式为：  M=E+B+D ［2］                   　　  公式2/ E+ A; j9 M! p2 V- n' P5 p( z
M：补充水量，t/h;  E：蒸发损失量，t/h;　B：风吹损失量，t/h;的D：排污损失量，t/h5 @, {8 P, ?6 c5 `, ]; {' h; L& C
其中：自然通风冷却塔的蒸发损失计算公式为：" q( l9 E3 W1 M1 P- F/ D3 T, I
E=k×△t×Qm ［2］                                             公式3# O3 y/ o0 R, p8 a* }
k：与环境大气温度有关的系数，%；△t：循环冷却水温升，℃ ；Qm：循环水量，T。: g; Q6 n2 y9 D0 L
若其它条件不变，仅冷却水量发生变化时，同一机组△t成反比变化，因而蒸发损失水' e. A( L( x1 R+ s1 w0 O2 @
量则保持不变的。2 u! }/ y% O/ y1 _
由公式1和公式2可以推出：B＝Qm×P2　                               公式4
0 X' D6 A! C, A1 `' d) A+ J9 ]D＝Qm×P3　                               公式5
$ N8 I. `6 E$ h: m2 L$ Z( g% y' [1 W2.2循环水的盐量平衡：
# v; }7 k8 g5 a' k, N& E9 W循环水系统的盐量平衡过程是：机组在运行过程中，由于循环冷却系统中水的蒸发作用，循环水中的溶解盐类不断浓缩，因此就需要通过排污等方式降低溶解盐类。当循环冷却水系统中进入和失去的盐类达到平衡后可得：
& \7 H# w) `6 A% iK=（P1+ P2+ P3）/（ P2+ P3）［1］                                         公式6
3 P, k$ E. ~, r+ `由以上两个平衡过程的分析可以得出，影响循环水冷却塔耗水量的主要因素为：环境温度，空气湿度，机组出力，浓缩倍率。
: S+ r2 V/ r) K: C$ [5 x8 l) a3.影响耗水量因素的定量分析：: t& t% Y" ^  j
3.1环境温度变化对冷却塔耗水量的影响：（取空气湿度61%，机组出力300MW，浓缩倍率K=3.0）
+ o: l1 h5 V* O2 g+ E8 n. R3.1.1蒸发损失量的计算：
" [& [6 `1 \& R; j当循环水进口温度为20℃时，环境（大气）的湿球温度为20-5=15℃，查文献[3]可得，大气的干球温度为21℃。查文献[4]可得，k=0.142%。  i) l) C) W. B( i
代入公式3可得：E=k×△t×Qm=0.142%×9.51×36000=486t/h+ i  Z5 V# T! S4 V  m. W! k6 ]
3.1.2风吹损失量的计算：  k( U5 w+ c+ {4 T; F
由公式4可得：B= Qm×P2 =36000×0.1%=36 t/h3 }) ?5 e- I  ~$ {$ |0 x( Z
3.1.3排污损失量的计算：
* D5 Z0 G' J# b1 H0 H, e" \' d) x    由公式6可推导出：P3=[P1+ P2（1- K）]/（ K-1）     代入可得：P3=0.575%
) g( O# c8 u0 r5 ~5 o由公式5可得：D= Qm×P3 =36000×0.575%=207 t/h# u. \  W) W* V* P% _9 E
3.1.4耗水量情况：* `: Y% W! Y1 _
  由公式2可得：M=E+B+D =486+36+207=729t/h0 q2 a! S. k# H5 N3 N  O
运用以上方法，我们可以很方便地计算出当环境温度为6℃、11℃、16℃、26℃、31℃、36℃时循环水冷却塔耗水量的变化情况（具体结果见表1和图1）
7 n; w1 R4 L% ], S: @5 D: L& t6 S表1：           　  环境温度变化对循环冷却塔耗水量的影响7 s7 }' p/ v( g8 O4 _
环境温度（℃）        6        11        16        21        26        31        36# _1 U" Z5 S( a( Q- \
循环水耗水量（ t/h）        575        626        678        729        781        832        883
- \. q  Q: f6 \1 i, w8 m8 r" }
- p1 e+ R- P+ L5 ?% f( z6 l+ X& V9 y. z) f2 I8 w% [

2 C  Y: k7 e* B- x  g5 r2 D% S' B  图1：           环境温度变化对循环冷却塔耗水量的影响
, I! [! }) ^3 Z1 v: B6 m 0 U+ h4 |% v2 h  p; G
3.2环境湿度变化对冷却塔耗水量的影响：（取循环水进水温度20 ℃，机组出力300MW，浓缩倍率K=3.0）( {9 f' y- z" v: I
由3.1的计算结果可知，当环境湿度在61%时，冷却塔的耗水量为729t/h。下面我们来计算一下，当环境湿度为66%时，冷却塔的耗水情况。
9 D- R6 ?1 k' P& y' I4 e. q3.2.1蒸发损失的计算：7 Q) y5 I& U4 x5 I$ t0 S
　 当环境湿度为66%时，取循环水进口温度为20℃，则大气的湿球温度为20-5=15℃，根据文献[3 ]可知，大气的干球温度为20℃。查文献[4]可得，k=0.14%，6 \8 v; P' ?' K2 T
代入公式3可得：E=k×△t×Qm=0.14%×9.51×36000=479t/h3 l  l3 G9 y/ N7 V3 {
3.2.2风吹损失量的计算：
+ y! i: J9 c6 G0 O& _) W0 d( @4 F由公式4可得：B= Qm×P2 =36000×0.1%=36 t/h
2 W* x) K" }% B0 I/ @7 p3.2.3排污损失量的计算：
1 s" M" \  W3 w/ | 　 由公式6可推导出：P3=[P1+ P2（1- K）]/（ K-1） 　 代入可得：P3=0.57%
& M! [: r/ \: f, K由公式5可得：D= Qm×P3=36000×0.57%=205 t/h
' r! y0 p) d6 R# J; Q: S$ \3.2.4耗水量情况：1 O% w% b9 [0 P8 P$ L2 W, ]* n
　 由公式2可得：M=E+B+D =479+36+205=720t/h& S5 q/ E: U+ A5 S/ w2 f
运用以上方法，我们可以很方便地计算出当环境湿度为71%、76%、56%、51%、46%时循环水冷却塔耗水量的变化情况（具体结果见表2和图2）; n; t; t7 D- j1 K( {5 `
表2：                环境湿度变化对循环冷却塔耗水量的影响; R  X. i& l) I, U2 u
环境湿度（%）        46        51        56        61        66        71        76
" d$ n4 u+ u+ {0 m0 B循环水耗水量（ t/h）        761        750        739        729        720        709        698
5 v% P# I/ q1 }" V1 c  A3 J
  d$ u4 h" e4 x图2：                环境湿度变化对循环冷却塔耗水量的影响" q  g, K% C& X: W" @1 [& _

& h3 n* P2 e& l! _) y, D* R3.3机组出力变化对循环冷却塔耗水量的影响：（取循环水进水温度为20℃，大气湿度为61%，浓缩倍率K=3.0）( k5 v6 U; H# r' w' G# x8 A
由3.1的计算结果可知，当机组出力为100%时，循环冷却塔的耗水量为729 t/h。下面我们来计算一下，当机组出力为75%时，循环冷却塔的耗水量情况。% T: W5 q' q3 @4 K! Q
3.3.1蒸发损失的计算：* A- r! ]3 ^4 z" P9 H
   由公式3可知，当机组出力变化时，△t将会随之而改变。哪么如何变化的呢？1 g* k# O/ Q3 ^9 k5 ?# B
   由文献[5]可知，凝汽器的传热方程数学表达式为：D×γ×△t =G×Cp×△t ［5］在机组出力变化时，G、Cp 是不变的，而γ将有所变化，但变化很小，在此认为不变。3 D* c, H" j+ E8 ~6 Y
   因此，由上式可推出：△t1/△t= D1/ D                                     公式5, E& Z6 j( Z6 V' Q% B, }" X
   我们知道，汽轮机的排汽量变化与机组出力变化基本是成正比的，因此，当机组出力由100%降至75%时，由公式5可得：△t1=75%△t=0.75×9.51=7.13℃
9 n: m- ?" p3 `代入公式3可得： E=k×△t×Qm=0.142%×7.13×36000=364t/h
( v* F% e. k7 ^  j8 f3.3.2风吹损失量的计算：, r' B7 q/ r' K9 g1 L; Q- j
由公式4可得：B= Qm×P2 =36000×0.1%=36 t/h4 H9 I0 B; T' @, d
3.3.3排污损失量的计算：
4 Z) q9 Z0 R/ X- j+ F    由公式6可推导出：P3=[P1+ P2（1- K）]/（K-1）   代入可得：P3=0.41%! p) z. ?( q) b4 r
由公式5可得：D= Qm×P3=36000×0.41%=148t/h
0 k( J( M$ S$ F; Z* n3.3.4耗水量情况：
, P0 \- m- H( U1 I6 k# X由公式2可得： M=E+B+D =364+36+148=548t/h. N) G/ A# ^5 M" ^3 ^
运用以上方法，我们可以很方便地计算出当机组出力在60%、50%时循环冷却塔的耗水量变化情况（具体结果见表3和图3）
* d/ Q7 i, ?3 G表3：            机组出力变化对循环冷却塔耗水量的影响* H2 A; u, M' j0 i1 d8 d% j
机组负荷系数（%）        50        60        75        1006 w) S  \5 e0 D5 K
循环水耗水量（ t/h）        365        438        548        729- N+ u, R" v; e* z; y7 x

( }! a6 \8 k6 L) {0 W: W; ?! z/ S图3：             机组出力变化对循环冷却塔耗水量的影响) x: q% ~7 k; \( W3 y
2 s; g( i4 R: B2 d* ?, T( a! R
3.4浓缩倍率变化对循环冷却塔耗水量的影响：（取机组出力300MW，循环水进口温度为20℃，大气湿度为61%）
) ]# D+ r8 }$ I0 f7 K4 D由3.1的计算结果可知，当循环水浓缩倍率为K=3.0时，循环冷却塔的耗水量为729 t/h。' D( ]6 f  ]4 }- O
下面我们来计算一下，当浓缩倍率K=3.5时，循环冷却塔耗水量的大小。7 m& \5 P6 d( {
3.4.1取循环水进口温度为20℃，则大气的湿球温度为20-5=15℃，查文献[ 3]可得，大气的干球温度为21℃。查文献[4 ]可得，k=0.142%，
5 I9 f2 q" r5 [代入公式3可得：E=k×△t×Qm=0.142%×9.51×36000=486t/h* ]) A$ ?1 F0 Q6 Q( R
3.4.2风吹损失量的计算：& e# S* f3 a3 ]7 H
由公式4可得：B= Qm×P2 =36000×0.1%=36 t/h
, q' a2 x" j0 u- r2 P. I' p3.4.3排污损失量的计算：
# K8 U! M/ s1 X2 [/ Z8 M% v    由公式6可推导出：P3=[P1+ P2（1- K）]/（ K-1）  代入可得：P3=0.44%0 d4 K* ]: f% z0 H
由公式5可得：D= Qm×P3=36000×0.44%=158 t/h
; Q' M2 ]: F/ w, l3.4.4耗水量情况：
- {6 |) X# A4 u" Q! f; N7 Y6 C 　 由公式2可得：M=E+B+D=486+36+158=680t/h
/ B! Q, d- a' e' T. W( c运用以上方法，我们可以很方便地计算出当环境温度为4.0、4.5、5.0、2.5、2.0时循环水冷却塔耗水量的变化情况（具体结果见表4和图4）
% W) I8 M9 g0 T, R# u9 l表4：               浓缩倍率变化对循环冷却塔耗水量的影响/ R2 W& u, }% m' m  h. F3 D  A
浓缩倍率        2.0        2.5        3.0        3.5        4.0        4.5        5.0
; D4 R; D% N( |( m循环水耗水量（ t/h）        972        810        729        680        648        625        608; X' c/ A0 k( D3 ]* @  e7 V
& Q& i8 `5 f2 }$ |
图4：              浓缩倍率变化对循环冷却塔耗水量的影响0 O+ L8 S( W; D9 X9 D" V- P% F& e" h

2 _8 q7 u: O; a  P7 m5 y4.结论与建议：
* x. C6 @* x( Q4.1环境温度变化对循环冷却水系统的耗水量影响近似为线性正比关系。环境温度每变化5 a1 U* a' M9 g2 G0 }# i5 U8 B
1℃，循环水耗水量则变化约10 t/h。约相当于循环水量的0.028个百分点。9 q! a6 |1 h6 |* O7 l, w# b
4.2环境湿度变化对循环冷却水系统的耗水量影响近近似为线性反比关系。环境湿度每变化1个百分点，循环水耗水量则变化约2 t/h。约相当于循环水量的0.0056个百分点。
! W* h+ i2 r8 k% f1 L$ N4 L4.3机组出力变化对循环冷却水系统的耗水量影响近似为线性正比关系。机组出力每变化1个百分点，循环水耗水量则变化7.3 t/h。约相当于循环水量的0.02个百分点。该结论是依据发电机组推导得出的，对热电联产机组不适用。
; d; K& e' x# z# Y. J) j2 v/ k+ U　　建议：1）在机组正常运行中，应重视汽机侧漏入疏水扩容器的疏水量。因为该疏水量的增加相当于增加了凝汽器的热负荷，也即相当于机组出力是增加的。2）应重视冷却塔的日常维护工作，因为若冷却塔的冷却效果较差会引起冷却塔的出水温度上升，这不但会增加其耗水量，同时还导致机组煤耗升高。1 w0 Z8 J4 d+ M
　　在3.3的计算中，若不忽略γ的变化，则计算结果与忽略γ变化相比，耗水量将有所增加但增加幅度不会超过10%。
6 w9 {5 f) N& G8 d0 p4.4浓缩倍率变化对循环冷却水系统的耗水量影响是一个反比关系，但不是直线关系。
4 [5 ~* H* A5 H5 z' N: \当机组循环水浓缩倍率升至4.0以后时，浓缩倍率的变化对循环水耗水量的影响基本上就已经比较小（循环水浓缩倍率每升高0.1，循环水耗水量则下降1.5 t/h）。即：当浓缩倍率达到4.0以后，再提高浓缩倍率其节水效果已不十分明显。
. F* O# g9 N' K& o; l5 g; b, S: {4.5同类机组若安装的地理位置不同（主要是指年平均温度和湿度的影响）的话，其循环冷却塔的耗水情况也是不同的。因此同类型机组在进行发电耗水率指标的比较时应考虑这方面客观因素。
+ v% r0 I$ U' Y7 a  q( o/ [2 s2 N" i
参考文献：" C3 Z; L8 z, w! ]) _
1. 能源部西安研究所主编. 热工技术手册 第4卷 电厂化学[M]. 北京：水利电力出版社，  1993.
; e* ?# x+ H/ i7 f. v% c2. 刘希波主编. 火电厂水务管理[M].北京：中国电力出版社，1998.
$ @9 T; q9 D$ E7 Z3. 哈尔滨电力学校主编. 热工学理论基础[M].北京：水利电力出版社，1983.
5 y' x8 h4 @' |9 V' ~7 X4. 刘汝义，黄玉坤编著. 发电厂用水与节水[M].北京：水利电力出版社，1990.
$ x! O( I9 ~  R- @- r5．山东电力学校主编. 汽轮机设备及运行[M].北京： 电力工业出版社，1979.
、蒸发水量：E=μ•△t•R              * |+ i, f  j& ?7 u, Q* E
       式中：E——蒸发损失水量，m3/h；   / r8 s+ `8 L4 p( T$ \
△t——冷却水温差，℃；
+ L/ K, C1 p4 v- J- M/ v, ~% k             R——循环水量，m3/h；
+ g* \' s; y3 c. Kμ——蒸发系数，0.0016
7 m4 [7 x. P6 Z+ y( {# t0 I    2、排污水量B3 `2 C% m* s9 |; x. J7 x
    根据确定的浓缩倍数及物料平衡关系式可知：
7 u- u2 L/ O- n" V                     E               4 O' Y. y! u6 R6 y9 {1 W/ I0 {- F
              B= ————            : K1 S' p. b7 R2 I
                    K—1             8 a: ~% `& b/ a* P8 m2 x
    式中：B——排污损失水量，m3/h；
3 M5 U& p: d+ \          E——蒸发损失水量，m3/h；
1 F3 s. c, Y7 Y1 V* B( h" ]          K——浓缩倍数。: U% I, Z( E" r+ X4 O# c: \
    3、补充水量
& R+ u9 _7 K8 |  `3 s    循环冷却水系统在运行过程中补充所损失的水量。
3 ^6 s- L* o+ x3 y                 M= E+B+W, Z, H9 y# K! i  T
    式中：M——补充水量，m3/h；
2 q: X! K' O+ o" z# y' h! |  ^          E——蒸发水量，m3/h；
1 J) m/ q# i2 x3 Q/ P) e# h          B——排污水量，m3/h；
; S0 `) R$ ]5 l" D          W——风吹损失及系统渗漏损失的水量，m3/h。
冷卻水損失的經驗值為循環水量的1.5%~2%
