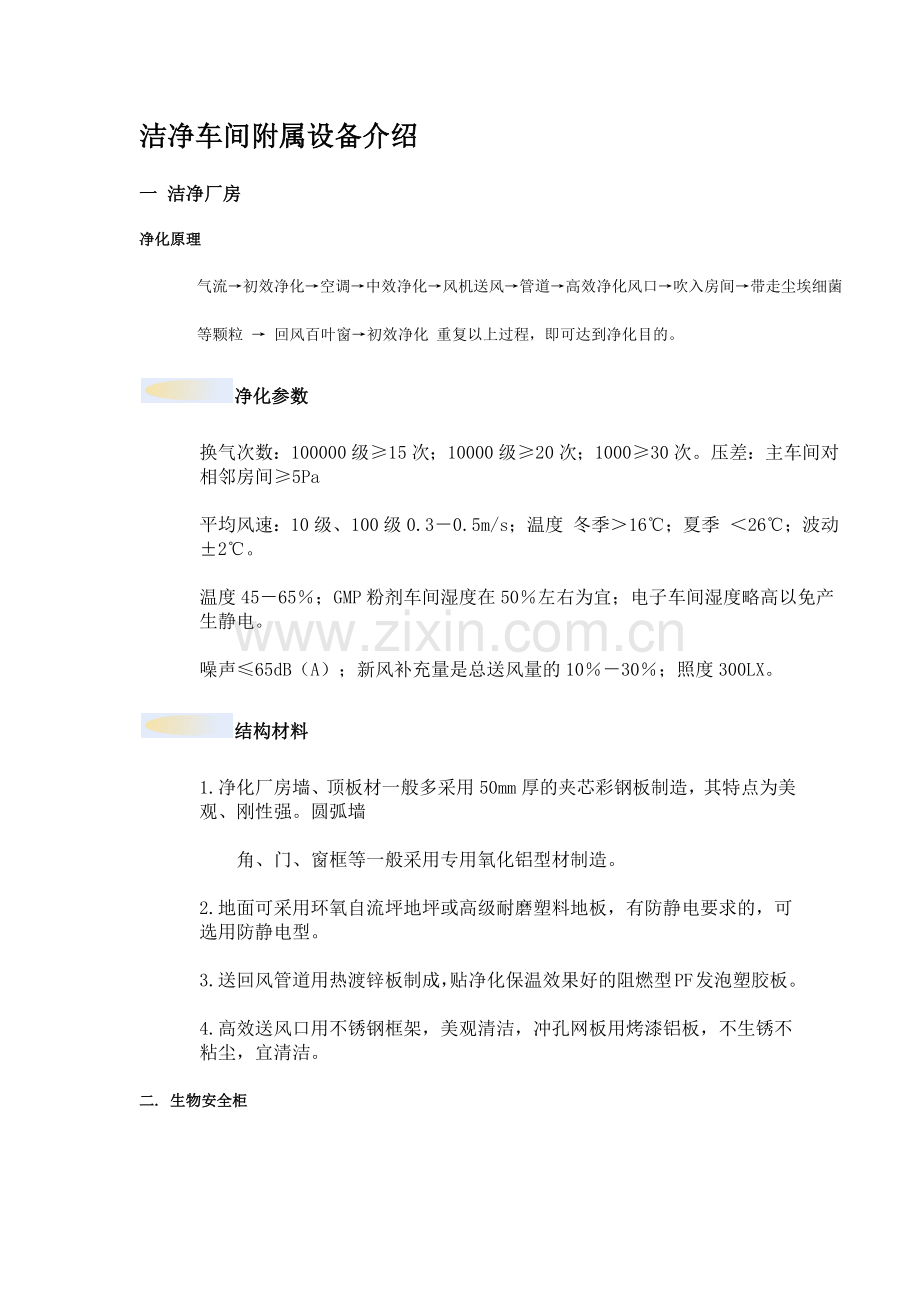

洁净车间附属设备介绍
一 洁净厂房
净化原理

气流→初效净化→空调→中效净化→风机送风→管道→高效净化风口→吹入房间→带走尘埃细菌

等颗粒 → 回风百叶窗→初效净化 重复以上过程，即可达到净化目的。
净化参数

换气次数：100000级≥15次；10000级≥20次；1000≥30次。压差：主车间对相邻房间≥5Pa

平均风速：10级、100级0.3－0.5m/s；温度 冬季＞16℃；夏季 ＜26℃；波动±2℃。

温度45－65％；GMP粉剂车间湿度在50％左右为宜；电子车间湿度略高以免产生静电。

噪声≤65dB（A）；新风补充量是总送风量的10％－30％；照度300LX。
结构材料

1.净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板制造，其特点为美观、刚性强。圆弧墙

  角、门、窗框等一般采用专用氧化铝型材制造。

2.地面可采用环氧自流坪地坪或高级耐磨塑料地板，有防静电要求的，可选用防静电型。

3.送回风管道用热渡锌板制成，贴净化保温效果好的阻燃型PF发泡塑胶板。

4.高效送风口用不锈钢框架，美观清洁，冲孔网板用烤漆铝板，不生锈不粘尘，宜清洁。
二. 生物安全柜

    自重组 DNA 工程诞生以来，微生物实验室的有害微生物散播对操作者和周围人群都已造成很大的危害。生物洁净安全柜能有效的把操作危险微生物发生的污染气溶胶隔离在操作区域，是当今微生物实验室之必需品，特别是那些对进行有菌有毒微生物实验的操作者需要采取保护措施的场合，如医疗卫生制药、科研等进行细菌培养时提供无菌无尘工作环境。
特点如下

1 、气幕式隔离设计，工作台前面有吸入口，防止内外交叉感染。

2 、移门限位器可时刻提醒操作者。

3 、排风处设有专用 0.3um ，≥ 99.999 ％的高效过滤器，保证排放的空气符合国家卫生要求。

4 、配备专用防水插座和排污接口，为操作者提供极大方便。
技术参数
参 数
SCJ-C-1300 Ⅱ B
洁净等级
100 级（美联邦 209E ）
菌落数
≤ 0.5 个 / 皿 . 时
平均风速
门内侧
0.35m/s
中侧
0.3m/s
前面吸入风速
≥ 0.5m/s
上排风口风量
70 ％（Ⅱ B级）
气密度
≤ 10 -6 L/S( 在 500Pa 的压力下 )
噪 声
≤ 60dB （ A ）
振动 / 半峰值
≤ 5 μ m
电 源
AC 、单相 220V/50Hz
重 量
250Kg
工作区尺寸 宽×高×深
1300 × 600 × 700mm
装置外形尺寸 宽×高×深
1500 × 1950 × 750mm
送风过滤器规格及数量
1220 × 610 × 65
排风过滤器规格及数量
610 × 610 × 90

三 超净风淋室

   SCF 型超净风淋室（以下简称风淋室）是一种提供局部高洁净度工作环境。使人通过风淋室
时，风淋室内部强洁净气流吹过人体，把身体上尘埃带走；同时还能起到气闸作用，防止未经净
化的气流进入洁净区域。它可广泛应用与电子、国防、精密仪器、仪表、制药、微生物、食品加
工等各个工业部门。
特点如下

1.系列风淋室采用发泡隔热彩色壁板及铝合金构件或不锈钢装配而成，外形美观，结构紧凑。
2.配置离心通风机及中、高效空气过滤器，检修方便，操作简单。
风淋材质

    风淋室板材普通型采用“ EPS ”系列 50mm 厚夹芯彩钢板和配套铝型材制造，其特点是

造价低并和净化室是同一材质，整体感较好。较高级的采用 1.2mm 厚冷轧钢板和配套型材制

造，风淋室表面采用静电喷塑，其特点是美观，现代；其内壁，门还可以用不锈钢制作，其效

果更现豪华。高级的为全不锈钢制造，门为感应自动移门，操作系统采用智能程序 PLC 控制

系统，为现代先进企业首选产品。
更多风淋室

并联风淋室
通道式风淋室
（5～10台串连而成）
感应自动门风淋室
四 层流罩

装配式净化室、净化层流罩可广泛用于企业无净化车间，但需在净化环境中生产或科研的

用户，使用装配式洁净室、净化层流罩具有安装方便、时间短、投掷成本低、洁净效果好、产

品美观等特点。
    装配式洁净室及净化层流罩具有以下技术指标。净化级别可以做10级、100级、1000级、

10000级共4个级别档次，其中10级、100级式垂直层流，1000级、10000级机组内可配置空调及

恒湿系统。装配室洁净室内设计了新风补充装置，可确保洁净室内空气新鲜及>10Pa的从÷正

压工作状态。面积从4平方米到20平方米可由用户选购，高度2.2m－2.5m之间选择。
    装配式净化室主体结构为铝型材框架配玻璃，地面贴进口高级塑料地板。一体化高效净化

设备，低噪声风机，不锈钢面板，嵌入式净化灯，压差表及控制系统。
净化层流罩由钢架式和不锈钢式两种可供用户选择，面积尺寸也可按用户要求生产，宽度从

2m－6m之间选择。
五 传递窗

     传递窗是一种洁净室的辅助设备，主要用于洁净区与洁净区，洁净区与非洁净区之间小件

物品的传递，以减少洁净室的开门次数，使洁净区的污染降低到最低程度。
特点如下

•  箱体用专用冷轧板制作，表面静电喷塑，优雅美观。

•  工作台面用不锈钢制作，平整光洁。

•  根据门的联锁锁形式分机械联锁和电子联锁两种，降低污染。

•  通用型尺寸如下表所示，特殊规格按用户要求制作。

•  传递窗内也可根据要求加装紫外杀菌灯，防止污染。
