防水光伏控制器
一、主要特点
1、 简单经济的12V/24V输出，智能的充放电管理和路灯时段亮度管理；
2、 采用SOC充电运算法则准确计算蓄电池的充电状态，有效延长蓄电池使用寿命；
3、 可五时段调光，调光时间自由设置，调光的功率范围10%-100%；
4、 可同时兼容 12V 系统与 24V 系统，接上电池自动识别；
5、 具有过充、过放、电子短路、过载保护、 独特的防反接；
6、 采用了PWM充电主电路；过放电恢复电压的提升，正常的直充，过放电直充电压的提升，浮充，同时也加入了高精度的温度补偿，保证了系统有更长的使用寿命；
7、 直观的LED指示灯指示太阳能板、电池和负载状态；
8、 使用双位数码管显示，单按键即可完成所有显示和设置，使用极其方便直观；
9、 用高导热系数硅胶灌封，温度适应性及散热效果好，防水等级 IP68，适应各种恶劣的工作环境；
二、指示状态说明和系统设置
LED指示灯
LED指示灯
指示内容
指示灯状态
系统状态

太阳能板指示
熄灭
太阳能板没有充电
点亮
太阳能板正常充电
快闪
系统超压

蓄电池指示
熄灭
蓄电池无电压或者超压
点亮
蓄电池电压正常
慢闪
蓄电池欠压
快闪
蓄电池过放

负载指示
熄灭
负载开路
点亮
负载正常打开
慢闪
负载工作在夜间关闭状态
快闪
负载短路

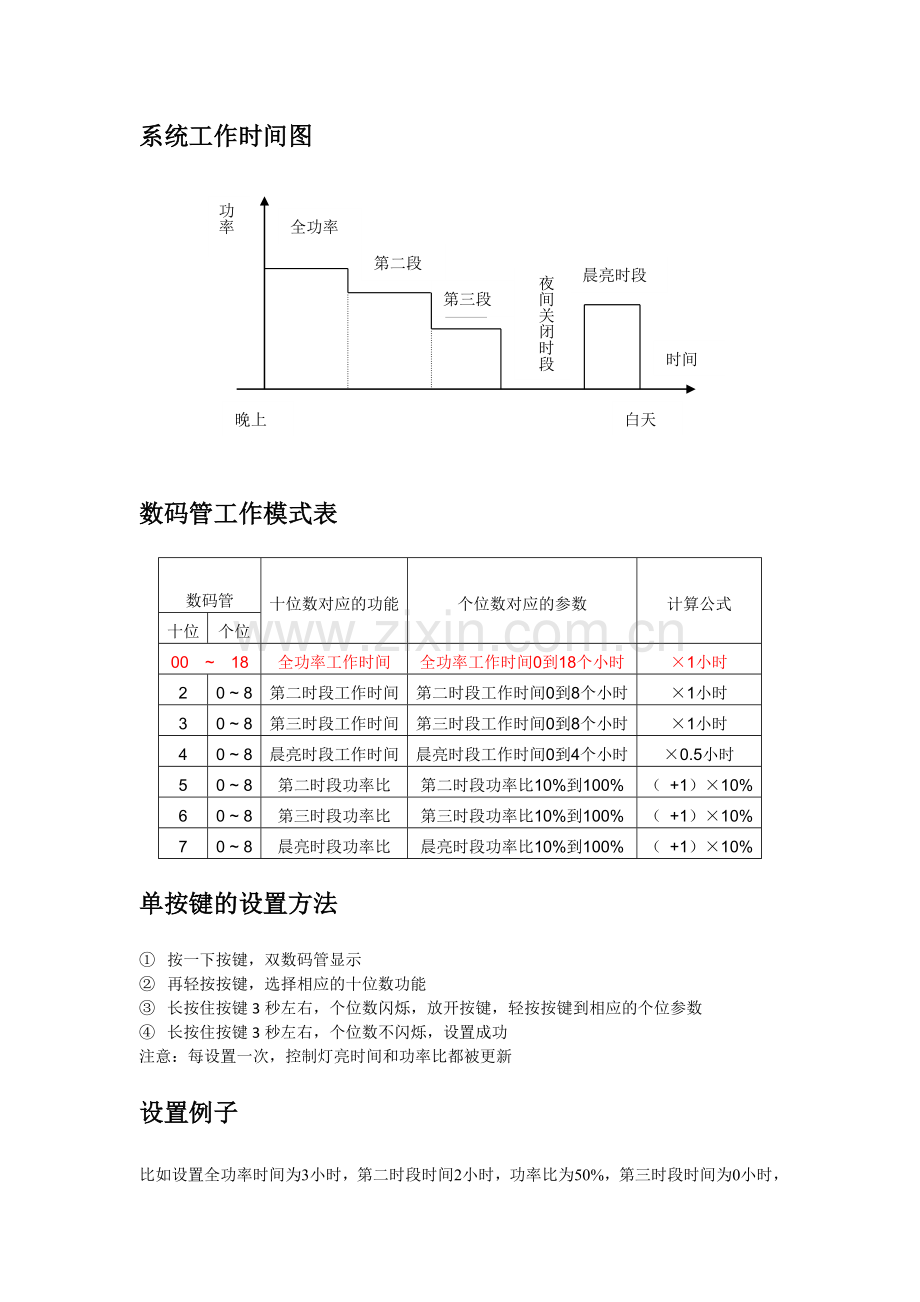

系统工作时间图
全功率

第二段
第三段
晨亮时段
功率
晚上
白天
夜间关闭时段
时间

数码管工作模式表

数码管
十位数对应的功能
个位数对应的参数
计算公式
十位
个位
00 ~ 18
全功率工作时间
全功率工作时间0到18个小时
×1小时
2
0 ~ 8
第二时段工作时间
第二时段工作时间0到8个小时
×1小时
3
0 ~ 8
第三时段工作时间
第三时段工作时间0到8个小时
×1小时
4
0 ~ 8
晨亮时段工作时间
晨亮时段工作时间0到4个小时
×0.5小时
5
0 ~ 8
第二时段功率比
第二时段功率比10%到100%
（ +1）×10%
6
0 ~ 8
第三时段功率比
第三时段功率比10%到100%
（ +1）×10%
7
0 ~ 8
晨亮时段功率比
晨亮时段功率比10%到100%
（ +1）×10%
单按键的设置方法
① 按一下按键，双数码管显示
② 再轻按按键，选择相应的十位数功能
③ 长按住按键3秒左右，个位数闪烁，放开按键，轻按按键到相应的个位参数
④ 长按住按键3秒左右，个位数不闪烁，设置成功
注意：每设置一次，控制灯亮时间和功率比都被更新
设置例子
比如设置全功率时间为3小时，第二时段时间2小时，功率比为50%，第三时段时间为0小时，功率比为10%，晨亮时段时间为1小时，功率比为80%，那么设置为：
03 22 30 42 54 60 77
出厂的默认设置是：
三、安装和接线
控制器的固定要牢靠，安装尺寸如下
外形尺寸：100×75×25毫米
安装尺寸：110×80×30毫米
导线的准备
建议使用多股铜芯绝缘导线尽可能减少连线长度，以减少线损耗。按照不大于4安每毫平方米的电路密度选择铜导线截面积，将控制器一侧的接线头剥去20毫米的绝缘。
接线与调试
① 连接负载：将负载的正负极接在控制器最右边连接线上，注意正负极不要反接，以免烧坏光源。用防水胶带将接线头包好，以免进水。
② 连接蓄电池与控制器：请先将导线连接到控制器的蓄电池连接线上，再将导线另外的一端连到蓄电池的接线端子上，注意正负极不要反接。如果蓄电池连接正确，蓄电池指示灯亮。如果在没有接入太阳能板的情况下，数码管会显示当前工作在12V还是24V的系统下，12V系统显示12,24V显示24，然后数码管熄灭，蓄电池指示灯亮，等待一段时间，负载点亮——说明负载没有问题，控制器输出也没有问题。用防水胶带将接线头包好，以免进水。
③ 连接太阳能板：请先将导线连接到控制器的太阳能板连接线上，注意正负极不要反接。如果有阳光，上面点亮的负载过一段时间熄灭，负载指示灯灭，如果太阳能板输出电压高于蓄电池电压，且蓄电池电量没有完全饱和，太阳能板指示灯亮，表示正在充电。用防水胶带将接线头包好，以免进水。
④ 在按下控制器按键20秒内无人操作，数码显示管自动关闭，进入节电模式。如需要查看控制器工作状态，按下按键即可查看。此功能对小功率系统十分重要，一天可节约0.3AH的电量。
连接示意图

四、常见故障现象及处理方法
在出现下列现象时，请按照下述方法进行检查：
现 象
解决办法
当有阳光直射太阳能板时，充电指示不亮；
请检查太阳能板两端的接线是否正确，接触是否可靠；
太阳能板指示灯快闪，蓄电池指示灯关闭；
系统超压，检查蓄电池连接是否可靠，或者充电电路损坏或者太阳能板输出电压过高；
负载指示灯快闪，无输出；
请检查负载是否短路，如不短路，过一小段时间，自动恢复；
负载指示灯慢闪，无输出；
系统工作在夜晚关断时段，由系统自己根据晚上时间长短和用户设置的各个时段计算，路灯关闭，这是正常现象；
蓄电池指示灯关闭，无输出；
请检查蓄电池接线是否正确或者蓄电池电压过低或者蓄电池电压过高；
蓄电池指示灯快闪，无输出；
蓄电池过放，在充足电后自动恢复；
五、参数说明
型号
MS-12/24V-5AWP
太阳能板最大功率

总额定负载电流
小于等于5A
额定负载电压范围
蓄电池电压
系统效率
90%--96%
系统电压
12V/24V自动识别
过载、短路保护
持续超过8A电流执行保护动作
空载损耗
3mA/12V；7mA/24v
超压保护
17V；×2/24V
工作温度
工业级：-35℃至+70℃
提升充电电压
14.6V；×2/24V(维持时间：20min)（仅当出现过放电时调用）
直充充电电压
14.1V；×2/24V；(维持时间：20min)
浮充
13.6V；×2/24V (维持时间：直至降到充电返回电压动作)
充电返回电压
13.2v；×2/24V
温度补偿
-4.5mv/℃/2V（提升、直充、浮充、充电返回电压补偿）
欠压电压
12.0V；×2/24V
过放电压
11.1V；×2/24V
过放返回电压
12.6V；×2/24V；
控制方式
PWM充电
光控电压
光控开4.5V，光控关6V
尺寸
101×76×26毫米
防护等级
IP68
重量
300克
