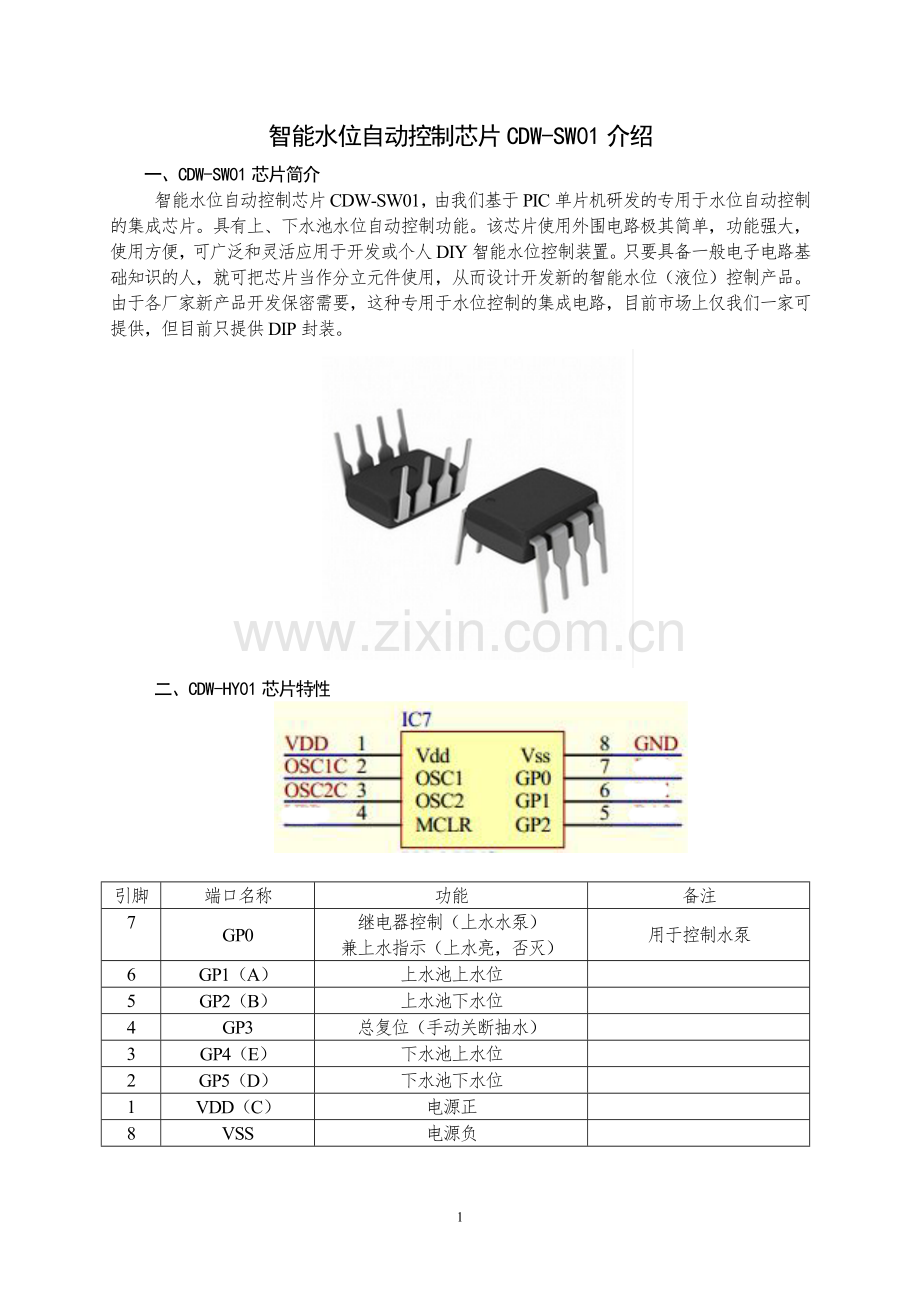

智能水位自动控制芯片CDW-SW01介绍
一、CDW-SW01芯片简介
智能水位自动控制芯片CDW-SW01，由我们基于PIC单片机研发的专用于水位自动控制的集成芯片。具有上、下水池水位自动控制功能。该芯片使用外围电路极其简单，功能强大，使用方便，可广泛和灵活应用于开发或个人DIY智能水位控制装置。只要具备一般电子电路基础知识的人，就可把芯片当作分立元件使用，从而设计开发新的智能水位（液位）控制产品。由于各厂家新产品开发保密需要，这种专用于水位控制的集成电路，目前市场上仅我们一家可提供，但目前只提供DIP封装。

二、CDW-HY01芯片特性

引脚
端口名称
功能
备注
7
GP0
继电器控制（上水水泵）
兼上水指示（上水亮，否灭）
用于控制水泵
6
GP1（A）
上水池上水位

5
GP2（B）
上水池下水位

4
GP3
总复位（手动关断抽水）

3
GP4（E）
下水池上水位

2
GP5（D）
下水池下水位

1
VDD（C）
电源正

8
VSS
电源负

VCC：工作电压3V—5V。
主要特点：
1、外围元件少，，如果借助使用各种模块，不用电路板也可搭建所需控制器，便于DIY使用；
2、无需专用探头，普通导线即可当探头使用；
3、智能化程度高，功能强大。
4、开发新产品的成本低，本芯片每只成本不到10元。下面是懒人制作的最高成本预算（即所有都用现成的模块）：控制芯片约10元、电源模块约4元、继电器模块约4元、外壳约1元、其他元件不到1元，共计约20元。
三、典型功能应用说明

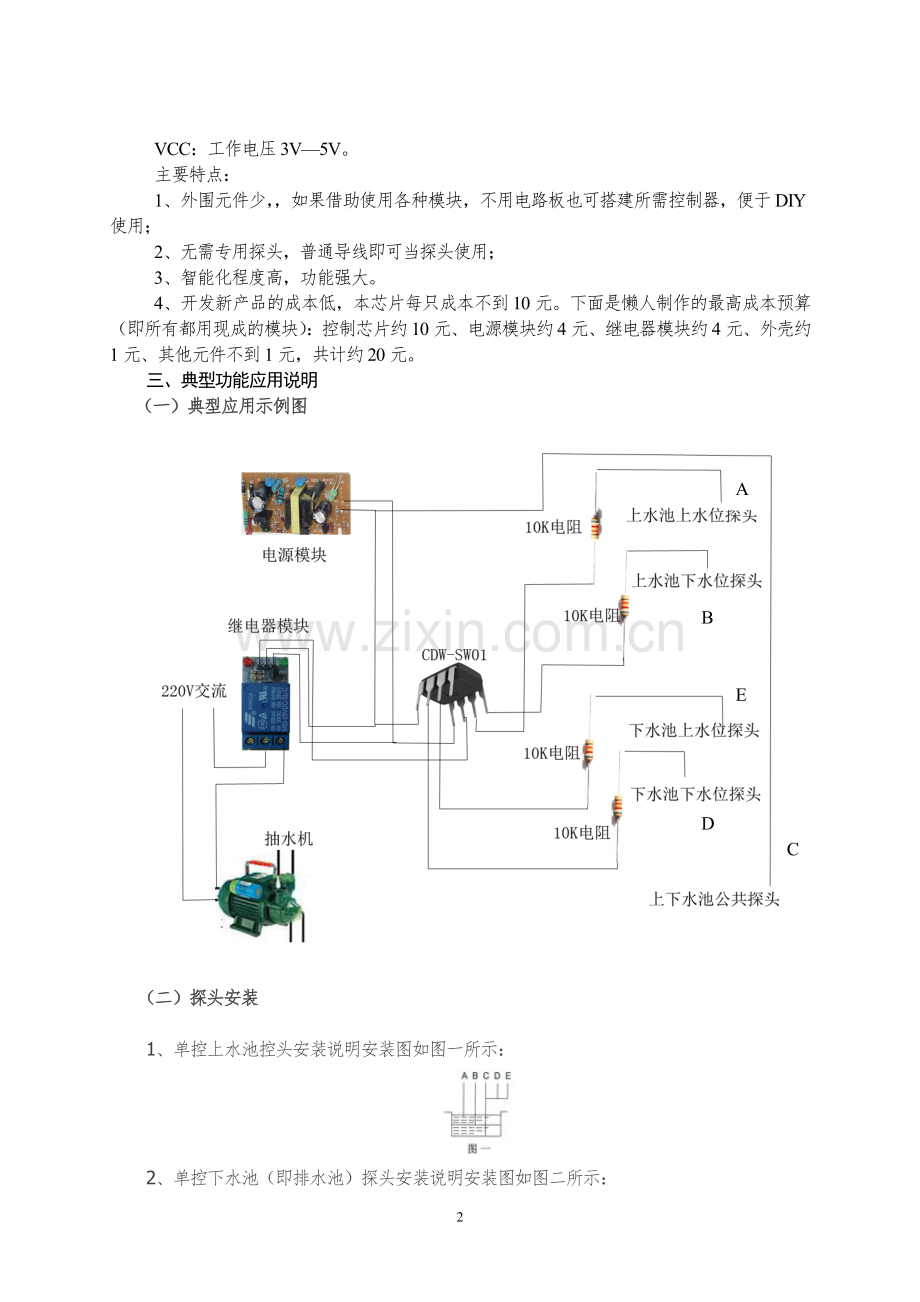

（一）典型应用示例图
C
D
E
B
A

（二）探头安装

1、单控上水池控头安装说明安装图如图一所示：

2、单控下水池（即排水池）探头安装说明安装图如图二所示：

3、缺水保护探头安装说明安装图如图三所示：

3
