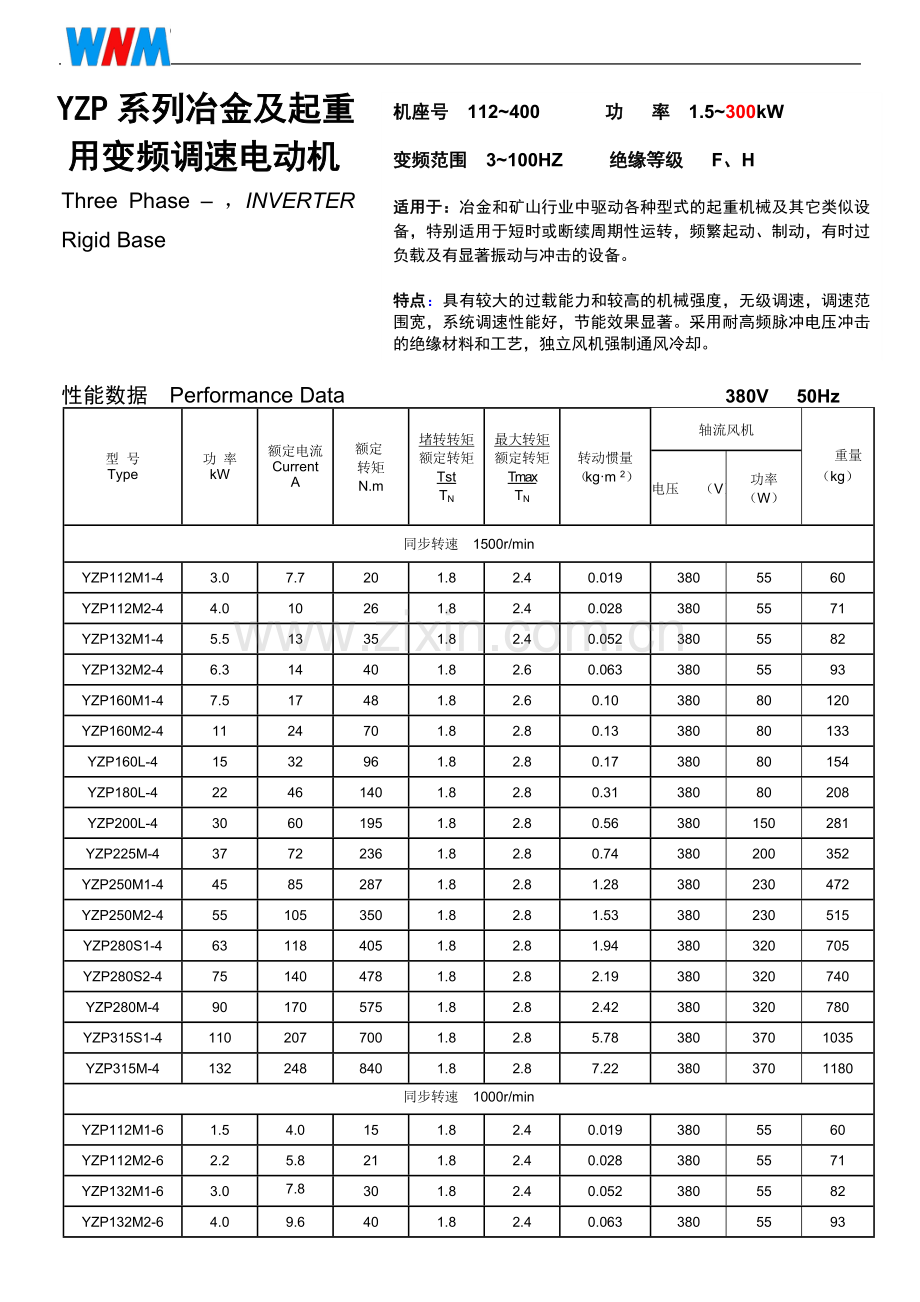

YZP系列电机.doc

机座号 112~400 功 率 1.5~300kW

变频范围 3~100HZ 绝缘等级 F、H

适用于：冶金和矿山行业中驱动各种型式的起重机械及其它类似设备，特别适用于短时或断续周期性运转，频繁起动、制动，有时过负载及有显著振动与冲击的设备。

特点：具有较大的过载能力和较高的机械强度，无级调速，调速范围宽，系统调速性能好，节能效果显著。采用耐高频脉冲电压冲击的绝缘材料和工艺，独立风机强制通风冷却。

YZP系列冶金及起重
用变频调速电动机
Three Phase – ，INVERTER
Rigid Base

性能数据 Performance Data 380V 50Hz
型 号
Type
功 率
kW
额定电流
Current
A
额定
转矩
N.m
堵转转矩
额定转矩
Tst
TN
最大转矩
额定转矩
Tmax
TN
转动惯量
（kg·m 2）
轴流风机
重量
（kg）
电压 （V）
功率
（W）
同步转速 1500r/min
YZP112M1-4
3.0
7.7
20
1.8
2.4
0.019
380
55
60
YZP112M2-4
4.0
10
26
1.8
2.4
0.028
380
55
71
YZP132M1-4
5.5
13
35
1.8
2.4
0.052
380
55
82
YZP132M2-4
6.3
14
40
1.8
2.6
0.063
380
55
93
YZP160M1-4
7.5
17
48
1.8
2.6
0.10
380
80
120
YZP160M2-4
11
24
70
1.8
2.8
0.13
380
80
133
YZP160L-4
15
32
96
1.8
2.8
0.17
380
80
154
YZP180L-4
22
46
140
1.8
2.8
0.31
380
80
208
YZP200L-4
30
60
195
1.8
2.8
0.56
380
150
281
YZP225M-4
37
72
236
1.8
2.8
0.74
380
200
352
YZP250M1-4
45
85
287
1.8
2.8
1.28
380
230
472
YZP250M2-4
55
105
350
1.8
2.8
1.53
380
230
515
YZP280S1-4
63
118
405
1.8
2.8
1.94
380
320
705
YZP280S2-4
75
140
478
1.8
2.8
2.19
380
320
740
YZP280M-4
90
170
575
1.8
2.8
2.42
380
320
780
YZP315S1-4
110
207
700
1.8
2.8
5.78
380
370
1035
YZP315M-4
132
248
840
1.8
2.8
7.22
380
370
1180
同步转速 1000r/min

YZP112M1-6
1.5
4.0
15
1.8
2.4
0.019
380
55
60
YZP112M2-6
2.2
5.8
21
1.8
2.4
0.028
380
55
71
YZP132M1-6
3.0
7.8
9.6
30
1.8
2.4
0.052
380
55
82
YZP132M2-6
4.0
9.6
40
1.8
2.4
0.063
380
55
93

性能数据 Performance Data 380V 50Hz
型 号
Type
功 率
kW
额定电流
Current
A
额定
转矩
N.m
堵转转矩
额定转矩
Tst
TN
最大转矩
额定转矩
Tmax
TN
转动惯量
（kg·m 2）
轴流风机

重量
（kg）

电压 （V）
功率
（W）
同步转速 1000r/min
YZP160M1-6
5.5
13
55
1.8
2.4
0.10
380
80
120
YZP160M2-6
7.5
18
75
1.8
2.6
0.13
380
80
133
YZP160L-6
11
25
105
1.8
2.8
0.17
380
80
154
YZP180L-6
15
31
145
1.8
2.8
0.31
380
80
208
YZP200L-6
22
45
210
1.8
2.8
0.56
380
150
281
YZP225M-6
30
62
290
1.8
2.8
0.74
380
200
352
YZP250M1-6
37
70
355
1.8
2.8
1.28
380
230
472
YZP250M2-6
45
86
430
1.8
2.8
1.53
380
230
515
YZP280S1-6
55
105
530
1.8
2.8
1.94
380
320
705
YZP280S2-6
63
118
605
1.8
2.8
2.19
380
320
740
YZP280M-6
75
144
720
1.8
2.8
2.42
380
320
780
YZP315S1-6
90
170
860
1.8
2.8
5.78
380
370
1105
YZP315M-6
110
214
1050
1.8
2.8
7.22
380
370
1180
YZP355M-6
132
240
1260
1.8
2.8
9.7
380
600
1380
YZP355L1-6
160
287
1530
1.8
2.8
11.6
380
600
1550
YZP355L2-6
200
360
1910
1.8
2.8
14.3
380
600
1710
YZP400L1-6
250
470
2390
1.8
2.8
20.1
380
1100
2210
YZP400L2-6
300
556
2865
1.8
2.8
23.1
380
1100
2690
同步转速 750r/min
YZP160L-8
7.5
21
95
1.8
2.6
0.17
380
80
154
YZP180L-8
11
26
140
1.8
2.8
0.31
380
80
208
YZP200L-8
15
35
195
1.8
2.8
0.56
380
150
281
YZP225M-8
22
50
280
1.8
2.8
0.74
380
200
352
YZP250M1-8
30
65
385
1.8
2.8
1.28
380
230
472
YZP250M2-8
37
82
475
1.8
2.8
1.53
380
230
515
YZP280S1-8
45
103
575
1.8
2.8
1.94
380
320
705
YZP280M-8
55
120
700
1.8
2.8
2.42
380
320
780
YZP315S1-8
63
128
805
1.8
2.8
5.78
380
370
1035
YZP315S2-8
75
153
955
1.8
2.8
6.51
380
370
1105
YZP315M-8
90
183
1146
1.8
2.8
7.22
380
370
1180
YZP355M-8
110
217
1400
1.8
2.8
9.7
380
600
1380
YZP355L1-8
132
257
1680
1.8
2.8
11.6
380
600
1550
性能数据 Performance Data 380V 50Hz

型 号
Type
功 率
kW
额定电流
Current
A
额定
转矩
N.m
堵转转矩
额定转矩
Tst
TN
最大转矩
额定转矩
Tmax
TN
转动惯量
（kg·m 2）
轴流风机

重量
（kg）

电压 （V）
功率
（W）
同步转速 750r/min
YZP355L2-8
160
311
2040
1.8
2.8
14.3
380
600
1710
YZP400L1-8
200
390
2550
1.8
2.8
20.1
380
1100
2210
YZP400L2-8
250
475
3185
1.8
2.8
23.1
380
1100
2690
同步转速 600r/min
YZP280S-10
37
89
590
1.8
2.8
1.94
380
320
740
YZP280M-10
45
104
720
1.8
2.8
2.42
380
320
780
YZP315S1-10
55
128
880
1.8
2.8
5.78
380
370
1035
YZP315S2-10
63
146
1010
1.8
2.8
6.51
380
370
1105
YZP315M-10
75
166
1200
1.8
2.8
7.22
380
370
1180
YZP355M-10
90
187
1440
1.8
2.8
9.7
380
600
1380
YZP355L1-10
110
228
1760
1.8
2.8
11.6
380
600
1550
YZP355L2-10
132
272
2110
1.8
2.8
14.3
380
600
1710
YZP400L1-10
160
334
2550
1.8
2.8
20.1
380
1100
2250
YZP400L2-10
200
416
3190
1.8
2.8
23.1
380
1100
2690

注： 1. 性能数据是电压为380V、频率为50Hz、工作制为S3-40%时的设计值
2. 堵转转矩/额定转矩为3Hz时值
3. 最大转矩/额定转矩为50Hz时值

外形及安装尺寸 Dimensions mm
（1） IM1001、IM1002、IM1003、IM1004卧式安装

机座号
Frame
安装尺寸 Mounting Dimension
外型尺寸Overall Dimension
A
B
C
D
D1
E
E1
F
G
H
K
螺栓
直径
AA
AB
AC
BB
HA
HD
L
112M
190
140
70
32
-
80
-
10
27
112
12
M10
45
250
245
235
15
330
420
132M
216
178
89
38
-
80
-
10
33
132
12
M10
55
275
285
260
17
360
495
160M
254
210
108
48
-
110
-
14
43
160
12
M12
65
320
325
290
20
420
610
160L
254
254
108
48
-
110
-
14
43
160
15
M12
65
320
325
335
20
420
650
180L
279
279
121
55
M36×3
110
82
14
20
180
15
M12
70
360
360
380
22
460
685
200L
318
305
133
60
M42×3
140
105
16
21
200
19
M16
74
406
405
400
25
510
780
225M
356
311
149
65
M42×3
140
105
16
24
225
19
M16
78
455
430
410
28
545
850
250M
406
349
168
70
M48×3
140
105
18
25
250
24
M20
80
515
480
460
30
605
935
280S
457
368
190
85
M56×4
170
130
20
32
280
24
M20
90
575
535
535
32
665
1000
280M
457
419
190
85
M56×4
170
130
20
32
280
24
M20
90
575
535
585
32
665
1060
315S
508
406
216
95
M64×4
170
130
22
35
315
28
M24
120
640
620
610
35
750
1130
315M
508
457
216
95
M64×4
170
130
22
35
315
28
M24
120
640
620
660
35
750
1180
355M
610
560
254
110
M80×4
210
165
25
42
355
28
M24
130
740
710
730
38
840
1390
355L
610
630
254
110
M80×4
210
165
25
42
355
28
M24
130
740
710
800
38
840
1460
400L
686
710
280
130
M100×4
250
200
28
50
400
35
M30
136
855
800
820
45
1090
1645
（2）IM3001、IM3003卧式安装

机座号
Frame
凸缘号
安装尺寸 Mounting Dimension
外型尺寸
Overall Dimension
D
D1
E
E1
F
G
M
N
P
R
S
螺栓
直径
T
最大
孔数
（个）Holes
L
LA
LB
112M
FF215
32
-
80
-
10
27
265
230
300
0
15
M12
4
4
420
14
340
132M
FF265
38
-
80
-
10
33
265
230
300
0
15
M12
4
4
495
14
415
160M
FF300
48
-
110
-
14
42.5
300
250
350
0
19
M16
5
4
610
18
500
160L
FF300
48
-
110
-
14
42.5
300
250
350
0
19
M16
5
4
650
18
540
180L
FF300
55
M36×3
110
82
14
19.9
300
250
350
0
19
M16
5
4
685
18
575
200L
FF400
60
M42×3
140
105
16
21.4
400
350
450
0
19
M16
5
8
780
20
640
225M
FF400
65
M42×3
140
105
16
23.9
400
350
450
0
19
M16
5
8
850
20
710
250M
FF500
70
M48×3
140
105
18
25.4
500
450
550
0
19
M16
5
8
935
22
795
280S
FF500
85
M56×4
170
130
20
31.7
500
450
550
0
19
M16
5
8
1000
22
830
280M
FF500
85
M56×4
170
130
20
31.7
500
450
550
0
19
M16
5
8
1060
22
890
315S
FF600
95
M64×4
170
130
22
35.2
600
550
660
0
24
M20
6
8
1130
25
960
315M
FF600
95
M64×4
170
130
22
35.2
600
550
660
0
24
M20
6
8
1180
25
1010
（3）IM3011、IM3013立式安装

机座号
Frame
凸缘号
安装尺寸 Mounting Dimension
外型尺寸 Overall Dimension
D
D1
E
E1
F
G
M
N
P
R
S
螺栓
直径
T
最大
孔数
（个）Holes
AD
L
LA
LB
112M
FF215
32
-
80
-
10
27
265
230
300
0
15
M12
4
4
220
460
14
380
132M
FF265
38
-
80
-
10
33
265
230
300
0
15
M12
4
4
230
535
14
455
160M
FF300
48
-
110
-
14
42.5
300
250
350
0
19
M16
5
4
260
660
18
550
160L
FF300
48
-
110
-
14
42.5
300
250
350
0
19
M16
5
4
260
700
18
590
180L
FF300
55
M36×3
110
82
14
19.9
300
250
350
0
19
M16
5
4
280
735
18
625
200L
FF400
60
M42×3
140
105
16
21.4
400
350
450
0
19
M16
5
8
320
830
20
690
225M
FF400
65
M42×3
140
105
16
23.9
400
350
450
0
19
M16
5
8
335
900
20
760
250M
FF500
70
M48×3
140
105
18
25.4
500
450
550
0
19
M16
5
8
385
995
22
855
280S
FF500
85
M56×4
170
130
20
31.7
500
450
550
0
19
M16
5
8
435
1060
22
890
280M
FF500
85
M56×4
170
130
20
31.7
500
450
550
0
19
M16
5
8
435
1120
22
950
315S
FF600
95
M64×4
170
130
22
35.2
600
550
660
0
24
M20
6
8
520
1190
25
1020
315M
FF600
95
M64×4
170
130
22
35.2
600
550
660
0
24
M20
6
8
520
1240
25
1070
注：表中数据仅供参考，若有出入，以实物为准；
表中数据若有改动，恕不另行通知。

安装结构形式
Mounting arrangement
代号
Code
制造范围（机座号）
Frame

IM1001
112～160
IM1003
180～400

IM3001
112～160
IM3003
180～225

IM3011
112～160
IM3013
180～315
