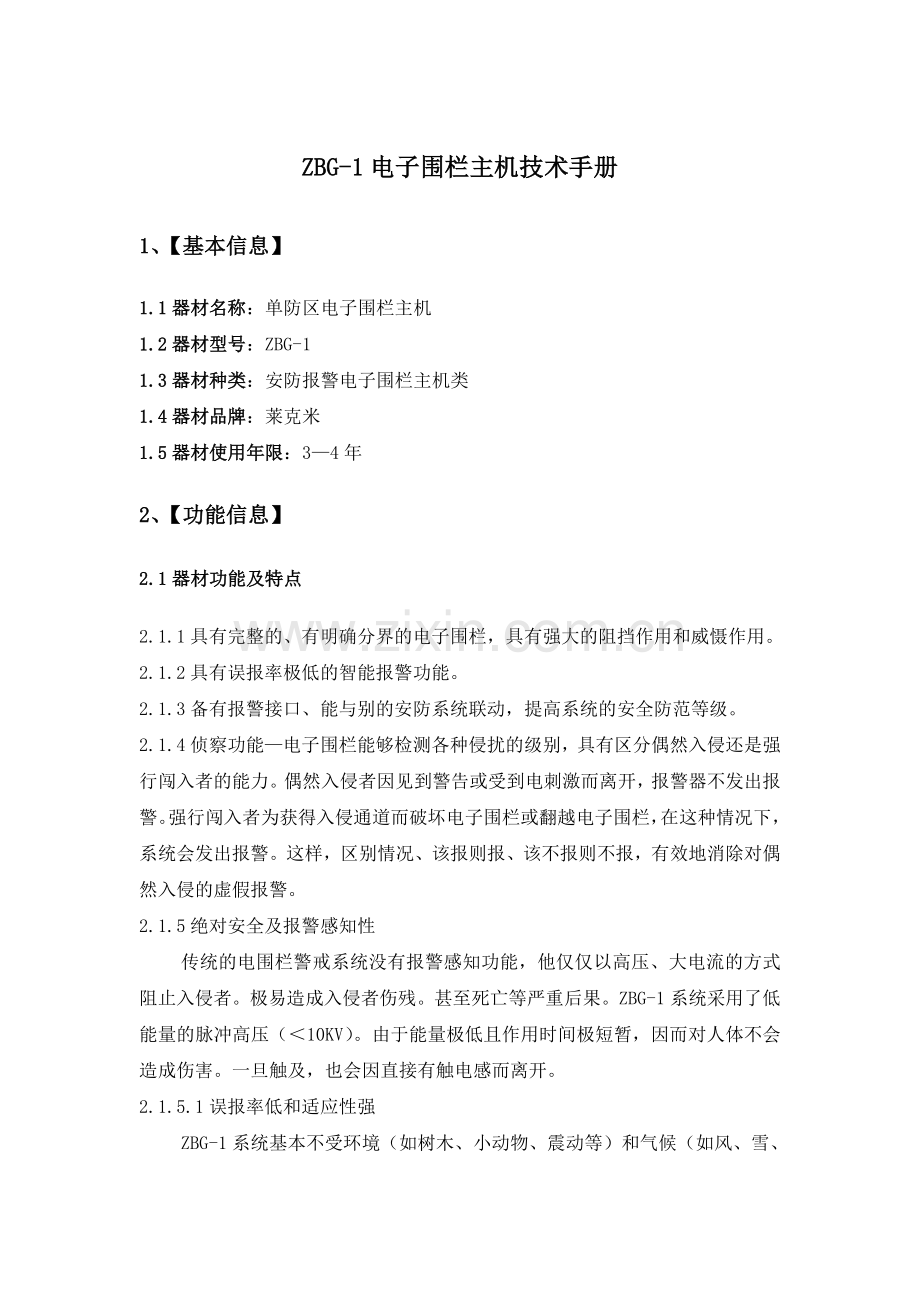

ZBG-1电子围栏主机技术手册
1、【基本信息】
1.1器材名称：单防区电子围栏主机
1.2器材型号：ZBG-1
1.3器材种类：安防报警电子围栏主机类
1.4器材品牌：莱克米
1.5器材使用年限：3—4年
2、【功能信息】
2.1器材功能及特点
2.1.1具有完整的、有明确分界的电子围栏，具有强大的阻挡作用和威慑作用。
2.1.2具有误报率极低的智能报警功能。
2.1.3备有报警接口、能与别的安防系统联动，提高系统的安全防范等级。
2.1.4侦察功能—电子围栏能够检测各种侵扰的级别，具有区分偶然入侵还是强行闯入者的能力。偶然入侵者因见到警告或受到电刺激而离开，报警器不发出报警。强行闯入者为获得入侵通道而破坏电子围栏或翻越电子围栏，在这种情况下，系统会发出报警。这样，区别情况、该报则报、该不报则不报，有效地消除对偶然入侵的虚假报警。
2.1.5绝对安全及报警感知性
传统的电围栏警戒系统没有报警感知功能，他仅仅以高压、大电流的方式阻止入侵者。极易造成入侵者伤残。甚至死亡等严重后果。ZBG-1系统采用了低能量的脉冲高压（＜10KV）。由于能量极低且作用时间极短暂，因而对人体不会造成伤害。一旦触及，也会因直接有触电感而离开。
2.1.5.1误报率低和适应性强
ZBG-1系统基本不受环境（如树木、小动物、震动等）和气候（如风、雪、雨、雾等）的影响，不受地形高低和曲折程度的限制，误报率极低。

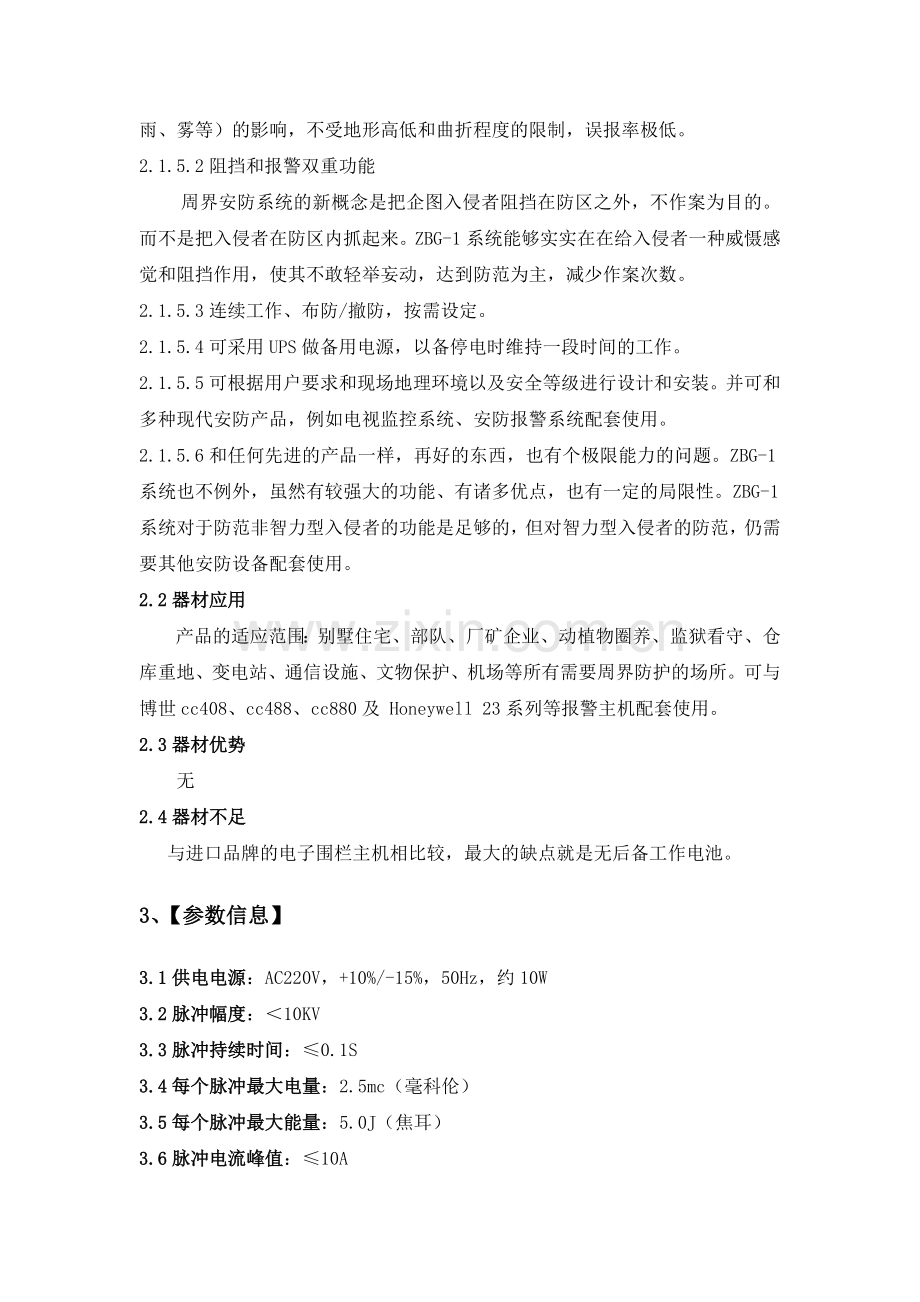

2.1.5.2阻挡和报警双重功能
周界安防系统的新概念是把企图入侵者阻挡在防区之外，不作案为目的。而不是把入侵者在防区内抓起来。ZBG-1系统能够实实在在给入侵者一种威慑感觉和阻挡作用，使其不敢轻举妄动，达到防范为主，减少作案次数。
2.1.5.3连续工作、布防/撤防，按需设定。
2.1.5.4可采用UPS做备用电源，以备停电时维持一段时间的工作。
2.1.5.5可根据用户要求和现场地理环境以及安全等级进行设计和安装。并可和多种现代安防产品，例如电视监控系统、安防报警系统配套使用。
2.1.5.6和任何先进的产品一样，再好的东西，也有个极限能力的问题。ZBG-1系统也不例外，虽然有较强大的功能、有诸多优点，也有一定的局限性。ZBG-1系统对于防范非智力型入侵者的功能是足够的，但对智力型入侵者的防范，仍需要其他安防设备配套使用。
2.2器材应用
产品的适应范围：别墅住宅、部队、厂矿企业、动植物圈养、监狱看守、仓库重地、变电站、通信设施、文物保护、机场等所有需要周界防护的场所。可与博世cc408、cc488、cc880及 Honeywell 23系列等报警主机配套使用。
2.3器材优势
无
2.4器材不足
与进口品牌的电子围栏主机相比较，最大的缺点就是无后备工作电池。
3、【参数信息】
3.1供电电源：AC220V，+10%/-15%，50Hz，约10W
3.2脉冲幅度：＜10KV
3.3脉冲持续时间：≤0.1S
3.4每个脉冲最大电量：2.5mc（毫科伦）
3.5每个脉冲最大能量：5.0J（焦耳）
3.6脉冲电流峰值：≤10A
3.7输出超过300Ma的持续时间：≤1.5ms
3.8温度：-10～+55℃
3.9相对湿度：≤95%
3.10绝缘电阻：电源插头和外壳裸露金属部件之间的绝缘电阻，在正常条件下应不小于100MΩ。
3.11抗电强度：电源插头与外壳裸露金属部件之间应能承受50Hz交流电压1.5KV的抗电强度试验。
3.12泄漏电流：＜5mA（交流、峰值）
3.13外壳:工程塑料
3.14外形尺寸：32 x 24 x 11 cm
3.15重量：5.5Kg
4、【使用信息】
4.1 器材功能检验内容
4.1.1在工作环境正常下，给主机上电，是否能正常开启
4.1.2测试电子围栏主机报警输出是否都正常工作
4.2 器材安装条件
4.2.1主材准备
单防区电子围栏主机ZBG-1 1只
不锈钢防护箱（另配） 1只
16A空气开关（另配） 1只
电池（另配）
4.2.2 安装工具
16A的小型电源配电箱（漏电保护器、两眼三眼插座） 1套
导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米） 1套
电锤（配6mm钻头） 1把
各种常用规格螺丝刀 若干
斜口钳 1把
剥线钳 1把
锤子 1把
电烙铁 1把
带绝缘梯子 1把
记号笔 1支
标签机 1台
4.2.3 检测工具
电子万用表 1台
4.2.4 防护工具
安全帽 2只
安全绳 1副
绝缘鞋 1双
防护眼镜 2副
4.2.5 安装辅料
6分塑料膨胀管 4个
3cm自攻螺丝 4个
绝缘胶带 若干
焊锡丝 若干
助焊剂 若干
高压绝缘导线 2米
4.2.6安装人员
安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。
4.2.7安装环境
4.2.7.1电子围栏主机必须安装在具有防雨功能的防护箱内，方可一起在室外安装；
4.2.7.2切勿将报警主机直接安装在潮湿场所
4.2.7.3应避免安装在太阳直射的场所；
4.2.7.4主机（箱）必须安装在实体墙上；
4.2.7.5安装现场要预留足够空间，方便维修操作。
4.3器材安装步骤
4.3.1检查现场电源情况，把电源配电箱连接到现场设备电源控制箱内，并连接电源拖线盘，调试好电锤，使之处于待使用状态。
4.3.2根据现场情况，确定好安装位置。用防护箱背板上的固定孔标示打孔位置
4.3.3使用电锤在标示的位置打出四个深度为4cm圆洞，用6分塑料膨胀管及十字型木螺丝固定防护箱，用大十字螺丝刀拧紧木螺丝。
4.3.4拆下防护箱底板，根据电子围栏主机背面的固定孔位置，在底版上固定两个自攻螺丝，固定电子围栏主机。
4.3.5把防护箱底板固定在防护箱上。
4.3.6把线路从机箱进线孔引入，并根据线的连接位置截除多余线量，并用扎带进行绑扎。
4.3.7 高压绝缘导线与电子围栏主机的连接

控制器
合金裸导线
电子围栏
高压绝缘线
高压绝缘线
报警输出接口

脉冲输入端指示灯
脉冲输入接地端
电源输入：220VAC
脉冲输出接地端
脉冲第二输出正端（不使用）
脉冲输出正端
脉冲输出指示灯
报警输出插座
脉冲输入正端
数字显示窗
内部报警开关

控制器外形图

4.3.8报警接口的连接
外部报警接口是控制器的报警输出端。该接口采用三芯插头连接器，其中插芯1、2为常开接点，与外部报警器连接，插芯3是空脚，当系统报警时1、2接点闭合，启动外部报警器。
内部报警中断开关：
内部报警中断开关是一个控制器内部声音报警的开关，当开关位于OFF位置时，内部报警声音被解除，同时，外部报警接口的1、2接点被闭合，即外部处于报警状态。当开关位于ON位置时，内部声音报警可启用，外部报警接口1、2接点为常开。请使用者注意，内部报警中断开关平时只能置于ON位置。
电源丢失报警：
当控制器的供电电源（AC220V）丢失（如停电或电源插头松开）时，在内部中断开关处于ON位置时，外部报警接口的1、2接点被闭合，外部报警启动。
详细请参考《外部报警设备的连接》说明。

外部报警设备的连接示意图

4.3.9理线、贴标签。把电源线、信号线、高压导线等所有的线缆通过进线孔汇集到防护箱内，每一种线都要打好标签。
4.3.10 接220V强电线缆及高压绝缘导线时，必须由持电工证的专业人员操作。
4.3.11 试通电
通电前检查工作。确保各种线缆没有接错，方可上电。
4.3.12 电子围栏主机报警测试
用高压绝缘导线短路上两根或下两根合金线，触发电子围栏主机报警。
4.3.13 报警主机联动测试
4.3.14 联动设备（报警主机）本地报警测试
4.4设备安装标准
4.4.1电子围栏主机机安装应符合《电气装置工程施工及验收规范》的要求。
4.4.2电子围栏主机安装应符合GB50348—2004《安全防范工程技术规范》的要求。
4.4.3电子围栏主机安装应符合《民用建筑电气设计规范》的要求。
4.4.4电子围栏主机安装应符合《入侵报警系统工程设计规范》的要求
4.4.5电子围栏主机安装要求
4.4.5.1电子围栏主机必须安装在具有散热设计的防护箱内；室外安装时尽量安装在背阳面，保证电子围栏主机周围的温度在控制的范围内。
4.4.5.2防护箱应牢固地安装在墙上或混凝土浇注的基柱上，确保在使用中不松动；摆正、水平、美观。防护箱下口离地100cm（特殊情况以项目方案评审意见为准）。
4.4.5.3 220V交流电接空气开关后，再给电子围栏主机供电。
4.4.5.4 防护箱里应定制相应尺寸挂扣，方便电子围栏主机的安装及拆取。
4.4.6电子围栏主机接地防雷要求
4.4.6.1脉冲电子围栏主机应有可靠的接地系统，符合GB50254的规定。
4.4.6.2脉冲电子围栏主机接地系统不能与任何其他的接地系统连接（如雷电保护系统或者通信接地系统）并应与其它接地系统保持10m以上距离的独立接地。
4.4.6.3脉冲电子围栏的接地应至少埋深1.5m，并埋设导电相对良好的地方，接地电阻不大于10欧姆。
4.5施工验收标准
4.5.1电子围栏主机安装位置应符合设计和电子围栏主机对安装环境的要求。
4.5.2主机（箱）应安装牢固，便于操作，以目测和手感的方法验收。
4.5.3主机（箱）应做好防拆功能设置，以目测和模拟测试的方法验收。
4.5.4电子围栏主机的220V电源须保证24小时不切断，以模拟测试的方法验收
4.5.5电子围栏主机接线不允许导线外露，每个防区有明显的标识，以目测方法验收。
4.5.6电子围栏主机的启动功能应该能正常使用，采用功能测试方法验收。
4.6器材简易编程说明
无
4.7器材简易操作说明
无
4.8常见故障及处理
故障现象
原因
处理方法
数字显示窗显示数为“0”或“01”或小于“30”
线路断路
重新连接线路
线路短路
重新分开粘连线路
误报
线路连接处接触不良
重新连接线路并做防腐处理
植物摆动触及电子围栏引起的虚假报警
修剪线路两侧树枝，保持应有的空间
爬墙藤不应绕在前端合金高压线上
清除爬墙藤，保持应有的空间
4.9器材日常维护
4.10.1 每三个月停电检修一次，保持主机设备工作环境整洁。通风良好，注意防潮
4.10.2 每三个检测主机脉冲输出电压、能量（焦耳），并测试主机开路、短路报警是否正常。
