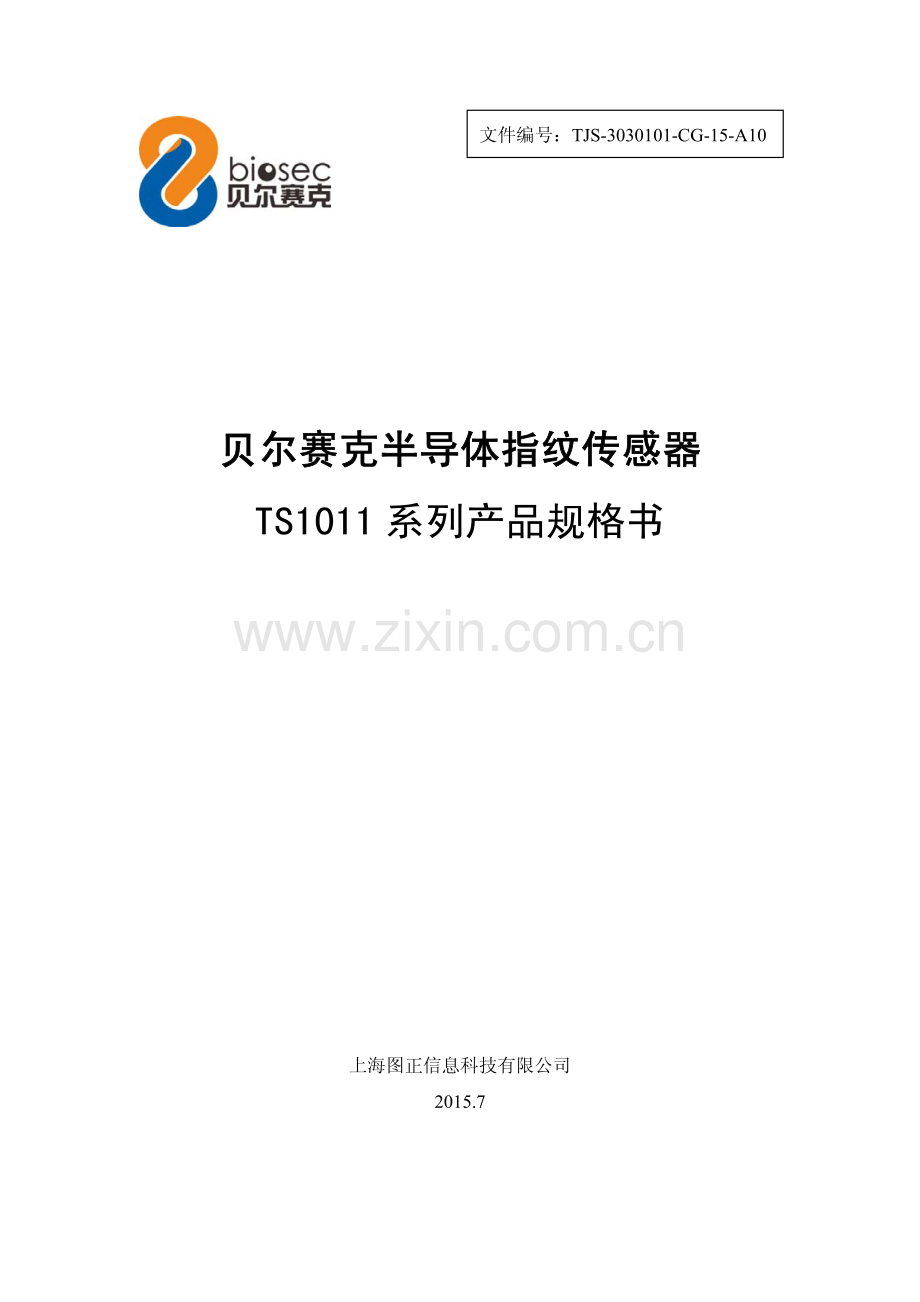

半导体指纹传感器TS1011产品规格书150814_上海图正科技.pdf

贝尔赛克半导体指纹传感器 贝尔赛克半导体指纹传感器 TS1011 系列产品规格书 上海图正信息科技有限公司 2015.7文件编号：TJS-3030101-CG-15-A10 上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 I 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 修改记录 版本号 修改日期 修改内容 修改人 A10 2015.8.14 编制 王磊 上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 II 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 目目 录录 1产品特点产品特点.12技术参数技术参数.13产品外观产品外观.24应用领域应用领域.24.1考勤管理.24.2门禁管理.24.3电脑外设.24.4金融领域.24.5计算机及互联网身份认证.34.6政府.35原理架构原理架构.36数据接口数据接口.47SPI 时间序列时间序列.47.1模式命令提示符.47.2寄存 R/W 命令提示.57.3读图命令提示.58SPI 命令提示命令提示.59电路电路.910产品结构尺寸产品结构尺寸.10 上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 1 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 贝尔赛克 TS1011 系列半导体指纹传感器是一种接触式单指采集器，具有耐磨、耐腐蚀、耐静电等优势，产品开发接口简单，便于行业用户的二次开发，降低产品开发难度，缩短产品研发周期。1 产品特点?TS1011 具备防雾防尘防破坏能力，有效解决了人体静电的影响、提高了产品采像质量、增加了产品耐用性。?内置人体感应器件，具有触摸唤醒功能，并可有效识别塑胶手指、硅胶手指、橡胶手指、指模、指套等假手指。?产品结构简单，模组化设计，提高了产品的稳定性和一致性、便于大规模批量生产。?自主知识产权技术可为客户提供高效、灵活的二次开发支持，充分满足客户需求且无知识产权纠纷。2 技术参数?指纹采集区域 192256 像素；?像素分辨率 508DPI；?窗口尺寸 10 mm 13.2mm?外形封装尺寸 20.4mm 33.5mm 4mm；?每个像素都有 8 位的灰度等级；?COB(板上芯片)封装；?SPI 主从接口，最大传输速率 24MHz；?最大帧率:60 帧每秒(192 x 25624MHz)；?11KV 空气放电保护，6KV 接触放电保护；?涂层拥有一百万次使用寿命；?内部 12MHz 系统振荡器；?内置 4KHz 低功率振荡器；?内置通电复位/断电复位（POR/BOR）；?2.8V3.8 V 输入电压；?4.1 毫安动态耗电量；上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 2 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/?指纹检测模式下的 7 微安耗电量；?在待机模式下1 微安 的耗电量。3 产品外观 4 应用领域 4.1 考勤管理 主要产品为指纹考勤机。4.2 门禁管理 主要产品为指纹门禁控制器、指纹锁和指纹保险箱（柜）等。4.3 电脑外设 主要产品为指纹鼠标、指纹键盘等。4.4 金融领域 鉴于金融业务涉及资金和客户的经济机密，为保证资金安全，保护银行客户和银行自身的利益，在业务管理和经营管理中，利用指纹验证身份的必要性和安全性越来越受到关注。例如：银行指纹密码储蓄、指纹密码登录，各类智能信用卡的防伪，自动提款机 ATM 的身份确认，银行保管箱业务的客户身份确认。上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 3 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 4.5 计算机及互联网身份认证 随着互联网应用在生活中的拓展，个人隐私和个人账户的安全越来越受到关注并得到重视，利用指纹验证身份是便捷和安全的解决方法，也得到了网民的认可与支持。例如：计算机及网络安全、会员账号与管理、互联网购物的支付手段等身份认证场合。4.6 政府 主要涉及刑侦、户籍管理和社保等方便的指纹应用。5 原理架构 上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 4 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 6 数据接口 TS1011 数据接口采用 FPC-8。接口 信号名称 描述 1 SPI_DO SPI数据输出。当SPI_CS很高时表现为三态。2 VDD 供电电源 3 INT 中断活跃 4 SPI_CL SPI 时钟输入 5 GND 接地信号 6 SPI_DI SPI 数据输入 7 SPI_CS 芯片选择，活性低 8 SHGND 静电屏蔽接地 7 SPI 时间序列 7.1 模式命令提示符 上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 5 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 7.2 寄存 R/W 命令提示 7.3 读图命令提示 8 SPI 命令提示 命令提示符 函数 描述 0 x00 Production Code 1st Byte 0 x41,ASIIA,area sensor 产生代码 TS1011,192x256 像素矩阵,A192 0 x04 Production Code 2nd Byte 0 xc0,192,TS1011 模式模式,模式命令提示模式命令提示 命令提示符 函数 描述 0 x88 Capture Mode 以捕获模式读取图像;0 x84 Detect Mode 以检测模式检测指纹;0 x8c Reset 重置后进入捕获模式;0 x80 Power Down Mode 重置后离开待机模式.上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 6 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 读线、读图命令提示读线、读图命令提示 命令提示符 参数 函数 描述 0 x70 1Byte Dummy 192 Byte Data Dummy Read 1 line Capture 1 line 读取1条线存储在缓冲区1;同时,不活1条线存储在缓冲区0;读取并捕获后，从缓冲区0到缓冲区1复制新的捕获线 中断、寄存中断、寄存 R/W 命令提示命令提示命 令 提 示符 参数 函数 描述 0 x60 R/W 1 Byte Dummy 1 Byte Parameter Interrupt Default=0 x007 Finger Detect 6:5 N/A 4 reserved 3 reserved 2:0 N/A 中断命令提示符，重置IO_INT;每次重置将启动IO_INT;请看“Finger Detect”在 0 x4x 寄存的详细描述 电流线，寄存 R/W 命令提示 命令提示符 参数 函数 描述 0 x50 R/W 1 Byte Dummy 1 Byte Parameter Default 0 x00 Current Line 下一步捕获线的ID 读取线的命令提示符.上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 7 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 设置、寄存设置、寄存R/W 命令提示命令提示 命令提示符 参数 函数 描述 0 x10 R/W 1 Byte Dummy 1 Byte Parameter Enable Default=0 x00 7 Grey Expansion En 6 Finger Detect En 5Window En 4 CurLine Set En 3:0 reserved 详见灰色扩张 0 x2x 寄存的阐释;详见指纹检测 0 x4x 寄存的阐述;详见桌面0 x3x寄存的阐述;当 CurLine Set 禁用时,0 x50 是只读的.0 x14 R/W 1 Byte Dummy 1 Byte Parameter Ref Voltage Default=0 x10 7:5 reserved 4:0 Vref 0 x00:最低的,适合湿的手指 0 x1f:最高的，适合干的手指 0 x18 R/W 1 Byte Dummy 1 Byte Parameter Ref Capacity Default=0 x10 7:5 reserved 4:0 Cref 0 x00:最大 0 x1f:最小 0 x1c R/W 1 Byte Dummy 1 Byte Parameter Period Default=0 x0f 7:4 N/A 3:0 Period 在检测模式下，一个时间段内检测一次指纹:0 x0 1*64 Clk4KHz 0 x1 2*64 Clk4KHz 0 xf 16*64 Clk4KHz 灰色扩张，缓存灰色扩张，缓存 R/W 命令提示命令提示 命令提示符 参数 函数 描述 0 x20 R/W 1 Byte Dummy Grey Expansion F Out=(Mid F)*K;上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 8 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 1 Byte Parameter Default=0 x00 uint(8)Out=min(Out,0 xff);Out=max(Out,0 x00).0 x24 R/W 1 Byte Dummy 1 Byte Parameter Grey Expansion K Default=0 x10 fixed(4.4)0 x28 1 Byte Dummy 1 Byte Parameter Offset Default=0 x00 unit(8)Mid=255-(Ori Offset)/Step;Mid=min(Mid,0 xff);Mid=max(Mid,0 x00).0 x2c 1 Byte Dummy 1 Byte Parameter Step Default=0 x10 Fixed(4.4)自动线选择，寄存自动线选择，寄存R/W 命令提示命令提示 命令提示符 参数 函数 描述 0 x30 R/W 1Byte Dummy 1Byte Parameter Default 0 x00 Start line Automate update Current Line after each Read Line CMD:If CurrentLn+Step=endLn CurrentLn=CurrentLn+Step Else Current=StartLn 0 x34 R/W 1Byte Dummy 1Byte Parameter Default 0 xFF End line 0 x38 R/W 1Byte Dummy 1Byte Parameter Default 0 x01 Line Step 指纹检测，缓存指纹检测，缓存R/W 命令提示命令提示 命令提示符 参数 函数 描述 0 x40 R/W 1 Byte Dummy 1 Byte Parameter Detect Parameter T Default=0 x00 Int(8)阈值交叉:如果“greater-than-T grey value”的图像像素值 高于 C,发送一个指纹检测中断命令.0 x44 R/W 1 Byte Dummy 1 Byte Parameter Detect Parameter C Default=0 x00 Int(8)*4 上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 9 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 9 电路 上海图正信息科技有限公司产品名称 半导体指纹传感器 A10产品规格书 产品型号 TS1011 10 地址：上海市闵行区秀文路 898 号西子国际中心 1 号楼 1506 室 电话：[phone] 网址：http:/ 10 产品结构尺寸
