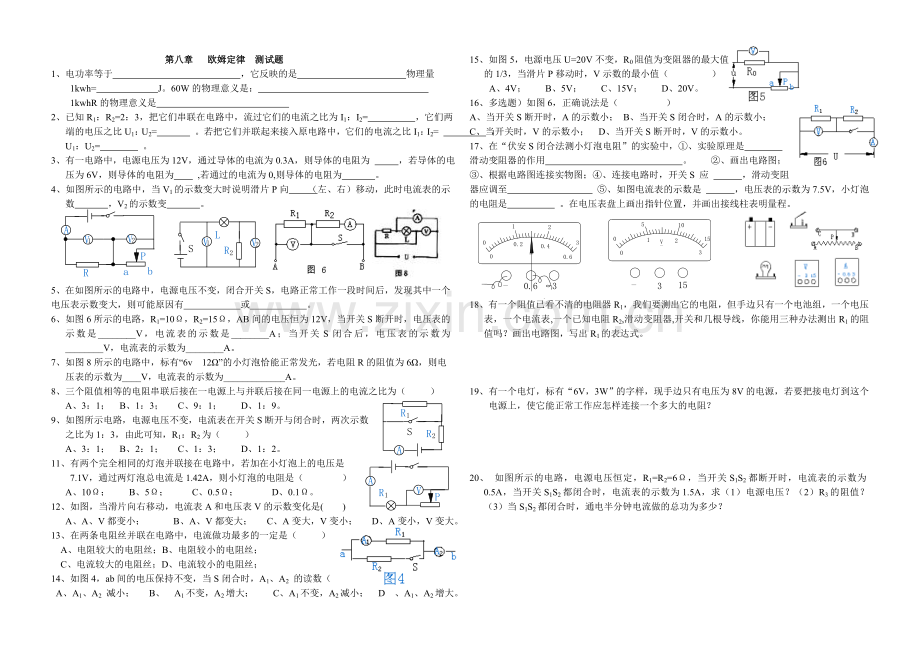

第八章 欧姆定律 测试题
1、电功率等于 ，它反映的是 物理量
1kwh= J。60W的物理意义是：
1kwhR的物理意义是
2、已知R1：R2=2：3，把它们串联在电路中，流过它们的电流之比为I1：I2= ，它们两端的电压之比U1：U2= 。若把它们并联起来接入原电路中，它们的电流之比I1：I2= ，U1：U2= 。
3、有一电路中，电源电压为12V，通过导体的电流为0.3A，则导体的电阻为 ，若导体的电压为6V，则导体的电阻为 ,若通过的电流为0,则导体的电阻为 。
4、如图所示的电路中，当V1的示数变大时说明滑片P向 （左、右）移动，此时电流表的示 数 ，V2的示数变 。

5、在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，发现其中一个电压表示数变大，则可能原因有 或 。
6、如图6所示的电路，R1=10Ω，R2=15Ω，AB间的电压恒为12V，当开关S断开时，电压表的示数是________V，电流表的示数是________A；当开关S闭合后，电压表的示数为________V，电流表的示数为________A。
7、如图8所示的电路中，标有“6v 12Ω”的小灯泡恰能正常发光，若电阻R的阻值为6Ω，则电
压表的示数为____V，电流表的示数为_____________A。
8、三个阻值相等的电阻串联后接在一电源上与并联后接在同一电源上的电流之比为（ ）
A、3：1； B、1：3； C、9：1； D、1：9。
9、如图所示电路，电源电压不变，电流表在开关S断开与闭合时，两次示数
之比为1：3，由此可知，R1：R2为（ ）
A、3：1； B、2：1； C、1：3； D、1：2。
11、有两个完全相同的灯泡并联接在电路中，若加在小灯泡上的电压是
7.1V，通过两灯泡总电流是1.42A，则小灯泡的电阻是（ ）
A、10Ω； B、5Ω； C、0.5Ω； D、0.1Ω。
12、如图，当滑片向右移动，电流表A和电压表V的示数变化是( )
A、A、V都变小； B、A、V都变大； C、A变大，V变小； D、A变小，V变大。
13、在两条电阻丝并联在电路中，电流做功最多的一定是（ ）
A、电阻较大的电阻丝；B、电阻较小的电阻丝；
C、电流较大的电阻丝；D、电流较小的电阻丝；
14、如图4，ab间的电压保持不变，当S闭合时，A1、A2 的读数（
A、A1、A2 减小； B、 A1不变，A2增大； C、A1不变，A2减小； D 、A1、A2增大。
15、如图5，电源电压U=20V不变，R0阻值为变阻器的最大值
的1/3，当滑片P移动时，V示数的最小值（ ）
A、4V； B、5V； C、15V； D、20V。
16、多选题）如图6，正确说法是（ ）
A、当开关S断开时，A的示数小； B、当开关S闭合时，A的示数小；
C、当开关时，V的示数小； D、当开关S断开时，V的示数小。
17、在“伏安S闭合法测小灯泡电阻”的实验中，①、实验原理是
滑动变阻器的作用 。 ②、画出电路图；③、根据电路图连接实物图；④、连接电路时，开关S应 ，滑动变阻器应调至 ⑤、如图电流表的示数是 ，电压表的示数为7.5V，小灯泡的电阻是 。在电压表盘上画出指针位置，并画出接线柱表明量程。

18、有一个阻值已看不清的电阻器R1，我们要测出它的电阻，但手边只有一个电池组，一个电压表，一个电流表,一个已知电阻R2,滑动变阻器,开关和几根导线，你能用三种办法测出R1的阻值吗？画出电路图，写出R1的表达式。

19、有一个电灯，标有“6V，3W”的字样，现手边只有电压为8V的电源，若要把接电灯到这个电源上，使它能正常工作应怎样连接一个多大的电阻？

20、 如图所示的电路，电源电压恒定，R1=R2=6Ω，当开关S1S2都断开时，电流表的示数为0.5A，当开关S1S2都闭合时，电流表的示数为1.5A，求（1）电源电压？（2）R3的阻值？（3）当S1S2都闭合时，通电半分钟电流做的总功为多少？
