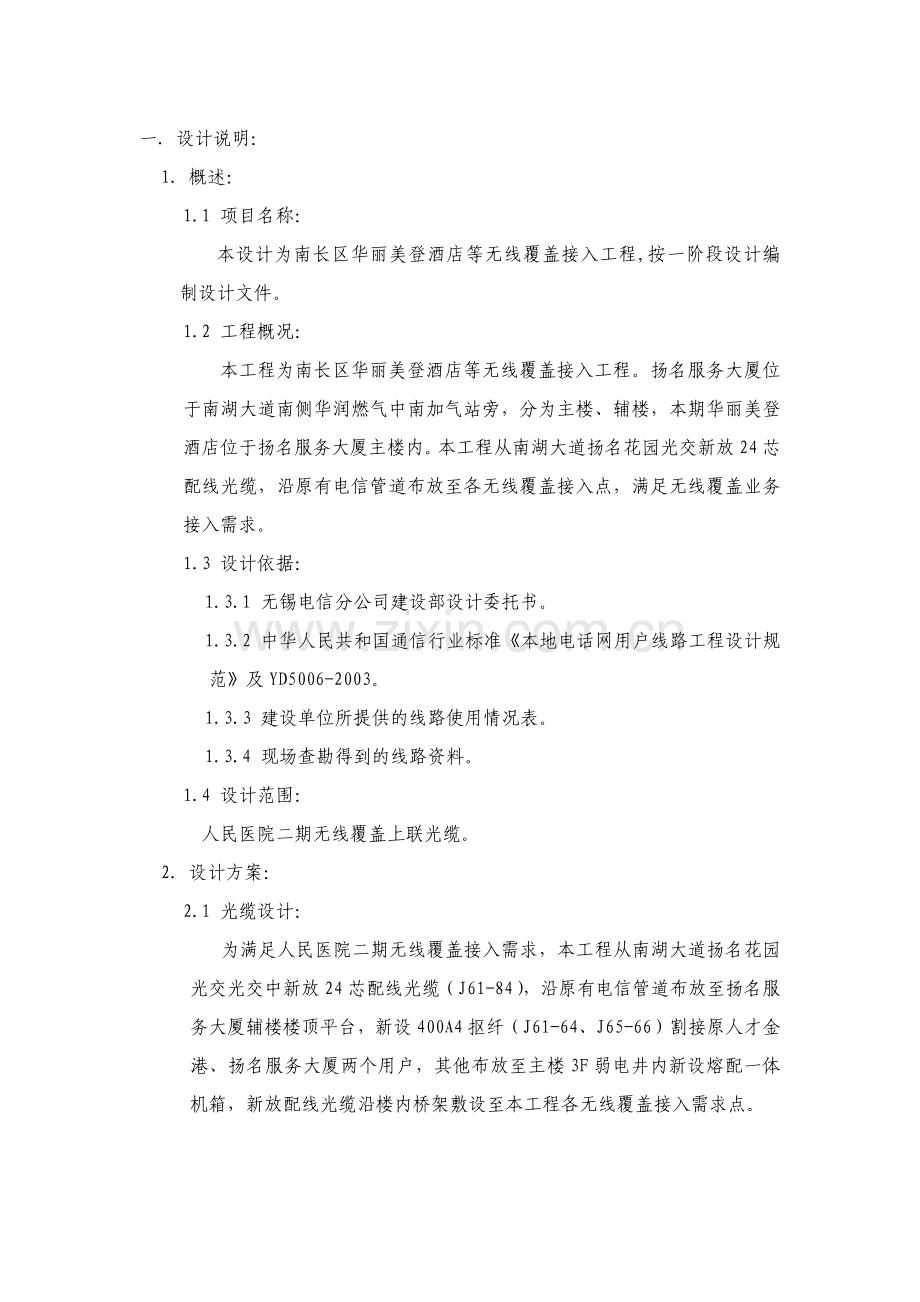

目    录 一. 设计说明: 1 1. 概述: 1 1.1 项目名称: 1 1.2 工程概况: 1 1.3 设计依据: 1 1.4 设计范围: 1 2. 设计方案: 1 2.1 光缆设计: 1 2.2 缆线建筑方式: 2 二. 施工说明: 2 1. 路由复测: 2 2. 单盘测试各配盘: 2 3. 布放光缆: 2 4. 光缆的整理及保护: 3 5. 光纤、光缆的接续与安装: 3 三. 预算编制: 4 1. 预算编制说明: 4 1.1 预算概况: 4 1.2 编制依据及对采用的取费标准和计算方法: 5 1.3 工程技术经济指标分析: 6 2. 预算表格: 6 四. 施工图纸: 6 一. 设计说明: 1. 概述: 1.1 项目名称: 本设计为南长区华丽美登酒店等无线覆盖接入工程,按一阶段设计编制设计文件。 1.2 工程概况: 本工程为南长区华丽美登酒店等无线覆盖接入工程。扬名服务大厦位于南湖大道南侧华润燃气中南加气站旁,分为主楼、辅楼,本期华丽美登酒店位于扬名服务大厦主楼内。本工程从南湖大道扬名花园光交新放24芯配线光缆,沿原有电信管道布放至各无线覆盖接入点,满足无线覆盖业务接入需求。 1.3 设计依据: 1.3.1 无锡电信分公司建设部设计委托书。 1.3.2 中华人民共和国通信行业标准《本地电话网用户线路工程设计规范》及YD5006-2003。 1.3.3 建设单位所提供的线路使用情况表。 1.3.4 现场查勘得到的线路资料。 1.4 设计范围: 人民医院二期无线覆盖上联光缆。 2. 设计方案: 2.1 光缆设计: 为满足人民医院二期无线覆盖接入需求,本工程从南湖大道扬名花园光交光交中新放24芯配线光缆(J61-84),沿原有电信管道布放至扬名服务大厦辅楼楼顶平台,新设400A4抠纤(J61-64、J65-66)割接原人才金港、扬名服务大厦两个用户,其他布放至主楼3F弱电井内新设熔配一体机箱,新放配线光缆沿楼内桥架敷设至本工程各无线覆盖接入需求点。 2.2 缆线建筑方式: 设计中光缆敷设采用管道及桥架方式敷设。 二. 施工说明: 1. 路由复测: 1.1 施工单位必须按照施工图纸进行路由复测及占孔位置的核对,任何单位和个人不得随意更改。 1.2 如果因特殊情况,局部确需变更设计线路路由,管道占孔位置等,须按有关工程管理规定办理必要手续,确定方案,并反映在竣工技术资料中。 1.3 遇有障碍物,应设法避让,使之符合规定隔距要求,并在竣工路由图上注明。 2. 单盘测试各配盘: 2.1 光缆的单盘测试:光缆在布放前应逐盘检验测试,光纤的技术标准应符合随盘资料。当发现光缆盘外包装损坏或技术指标不合格时,施工单位应立即报告有关部门处理。 2.2 配盘:施工单位应按光缆的实际长度、路由复测的有关资料、结合接入点配纤情况等进行全程配盘,并注意管道光缆尽量避免接头在交通要道口,不准浪费和随意开断光缆,杜绝因配盘不当而增加光缆接头。 2.3 绘制配盘图:中继段配盘或传输环光缆接头情况,应准确无误地反映在光缆配盘图中。 3. 布放光缆: 3.1 为避免牵引过程中光纤受力和扭曲,光缆牵引时,应制作光缆牵引头,牵引端头与牵引索之间应加入转环,并使拉伸力作用在加强芯上,防止外护层等后脱。光缆布放的牵引张力应不超过光缆允许张力的80%,瞬间最大张力不超过光缆允许张力的100%。 3.2 光缆弯曲半径应不小于光缆外径的15倍,施工过程中(非静止状态)应不小于20倍缆径。 3.3 光缆牵引或拖放速度应均匀,避免“浪涌”,避免扭转、打小圈等情况。 3.4 光缆布放完毕,发现可疑时,应及时测量,确认光纤是否良好。光缆端头必须作严格的密封防潮处理,不得浸水。 3.5 光缆一次牵引长度一般不大于1000米,超长或因条件限制造成牵引力过大时应采取盘8字分段牵引或中间加辅助牵引。 4. 光缆的整理及保护: 4.1 人孔内的余缆须套以纵剖蛇形软管保护,并绑扎在电缆托板上或钉固于人手孔壁上,软管的两头伸进塑料子管3—5cm,管口应用自粘胶带堵口。 4.2 光缆余缆的整理曲率半径应不小于15倍缆径,并按规定固定妥当。管道接头余缆每侧留10m。管道光缆的接头余缆一般留在接头孔中,光缆有余长应全部盘留于人手孔中,不得剪断。 4.3 光缆在每个人孔中应挂明显光缆标记牌,人孔中及地下室接头位置处挂3块标记牌,一块挂在接头盒上,另二块分别挂在两边的光缆上,标记牌应标明光缆芯数和中继段名称以示区别。 4.4 光缆的整理、固定方法要合理、牢固、整齐、美观,且全程的固定方法应一致。 4.5 光缆线路与其它线路或障碍物接近、相交时应符合有关隔距要求,并采取相应保护措施。 5. 光纤、光缆的接续与安装: 5.1 光缆接续前,应核对光缆的程式、端别无误;光缆应保持良好状态:光纤传输特性良好,铜导线直流参数符合规定值,护层对地绝缘合格。 5.2 光纤接续损耗应进行现场监测,并达到全程损耗不超过0.45dB/km(1310窗口)和0.3dB/km(1550窗口),双向平均接续损耗不大于0.10dB,且单头接续损耗超过0.10dB的比例不超过5%。 5.3 光纤接续要尽可能按色谱连接,特殊情况要有详细记录,并连同接续损耗反映在竣工技术资料中。 5.4 接续余纤的盘留应满足有关曲率半径要求,一般盘绕半径须大于3cm,应避免有小圈或“S”型盘绕,以免引起附加损耗。 5.5 接头盒中加强芯固定、密封胶条(带)放置应符合工艺要求,光缆和盘纤板(或盘、片)之间的光纤或松套管处理得松紧适度、展整齐,上好接头盒,热缩管包封应均匀妥贴,确保其气闭性与防水性。 6. 接头盒的固定在人孔中应用吊安装在人孔侧壁上,并位于常年积水位上方以避免浸水,确保安全和方便检修。 7. 工程割接中应认真核对资料,保证专线、数据线等重要用户的畅通,必要时应采取相应的保护措施。 8. 施工遇到问题时,请及时与有关部门联系,协商解决。 9. 设计未尽事宜请按YJD38-85《市内电话线路工程施工及验收技术规范》及YD2001-92《市内通信全塑电缆线路工程施工及验收技术规范》执行。 三. 预算编制: 1. 预算编制说明: 1.1 预算概况: 1.1.1 概述: 本预算为南长区华丽美登等无线覆盖接入工程一阶段设计施工图预算。 名称 数量 备注 总费用(元) 11968 建安费(元) 11359 其他费(元) 609 总工日 98 技工工日 71 普工工日 27 1.1.2 主要工作量: 工作量名称 单位 数量 备注 敷设管道光缆 千米条 0.235 钉固式墙壁光缆 百米条 1.71 桥架明布光缆 百米条 1.18 光缆接续 头 1 光缆成端接头 芯 76 用户光缆测试(24芯以下) 段 1 1.2 编制依据及对采用的取费标准和计算方法: 1.2.1 一阶段设计图纸及说明。 1.2.2 通信建设工程预算定额》第一册《电信设备安装工程》,第二册《通信线路工程》。 1.2.3 邮电部邮部(1995)626号关于发布《通信建设工程概算、预算编制办法及费用定额》等标准的通知中的通信建设工程价款结算办法。 1.2.4 邮电部文件邮部(1995)945号关于发布《通信建设工程类别划分标准》的通知。 1.2.5 邮电部司局发文计建标(1995)185号关于变更《通信建设工程概算预算编制办法及费用定额》等新标准执行日期的通知。 1.2.6 江苏省邮电管理局文件苏邮(1996)7号文件关于转发邮电部《通信建设工程概算、预算编制办法及费用定额》等标准的通知。 1.2.7 江苏省邮电管理局文件苏邮(1996)341号《关于明确本省邮电内部工程设计费标准有关问题的通知》。 1.2.8 中国电信集团江苏省电信公司部门文件计建(2001)2号转发《关于发布通信工程建设监理费计费标准规定(试行)的通知》的通知。 1.2.9 无锡市建设委员会、无锡市市政公用事业局、无锡市财政局、无锡市物价局联合发布的锡建城(95)第60号、锡政公政(1995)第18号、锡财综(1995)第19号、锡价费联(95)第24号《关于印发无锡市城市道路占用挖掘修复收费管理办法的通知》。 1.2.10 物资供应部门提供的材料价目表。 1.2.11 有关费用与费率的取定: 1.2.11.1 本工程预算按四类工程编制。表二按照工日单价计算,只保留人工费(按总工日*综合工日单价计取)。主要材料费,辅助材料费,其他费用一律不计,综合工日单价线路工程为44元工日。 1.2.11.2 预算中运杂费率按100公里以下计取。 1.3 工程技术经济指标分析: 名称 数量 备注 总费用(元) 11968 敷设光缆长度(条公里) 0.524 光缆纤芯对公里数 1.0 光缆每纤芯公里投资(元) 11968 经分析,本工程每纤芯公里投资较高,是因为在大楼内新设挂壁式熔配一体机箱等,为后期接入需求提供便利。 2. 预算表格: 表一至表五(详见后附) 四. 施工图纸: 1. 南长区华丽美登等无线覆盖接入工程 图号:01
