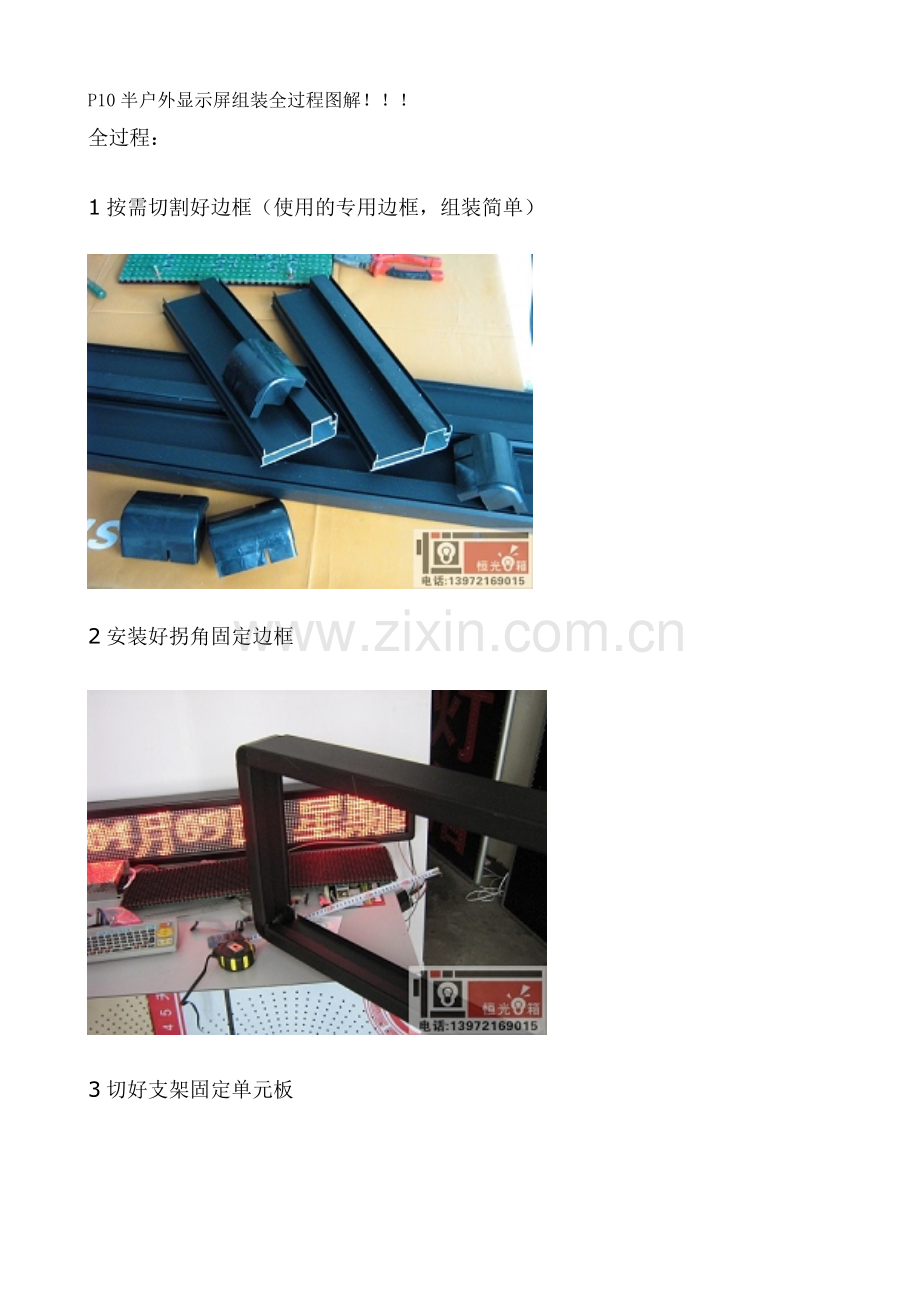

P10半户外显示屏组装全过程图解！！！
全过程：
1按需切割好边框（使用的专用边框，组装简单）

2安装好拐角固定边框

3切好支架固定单元板

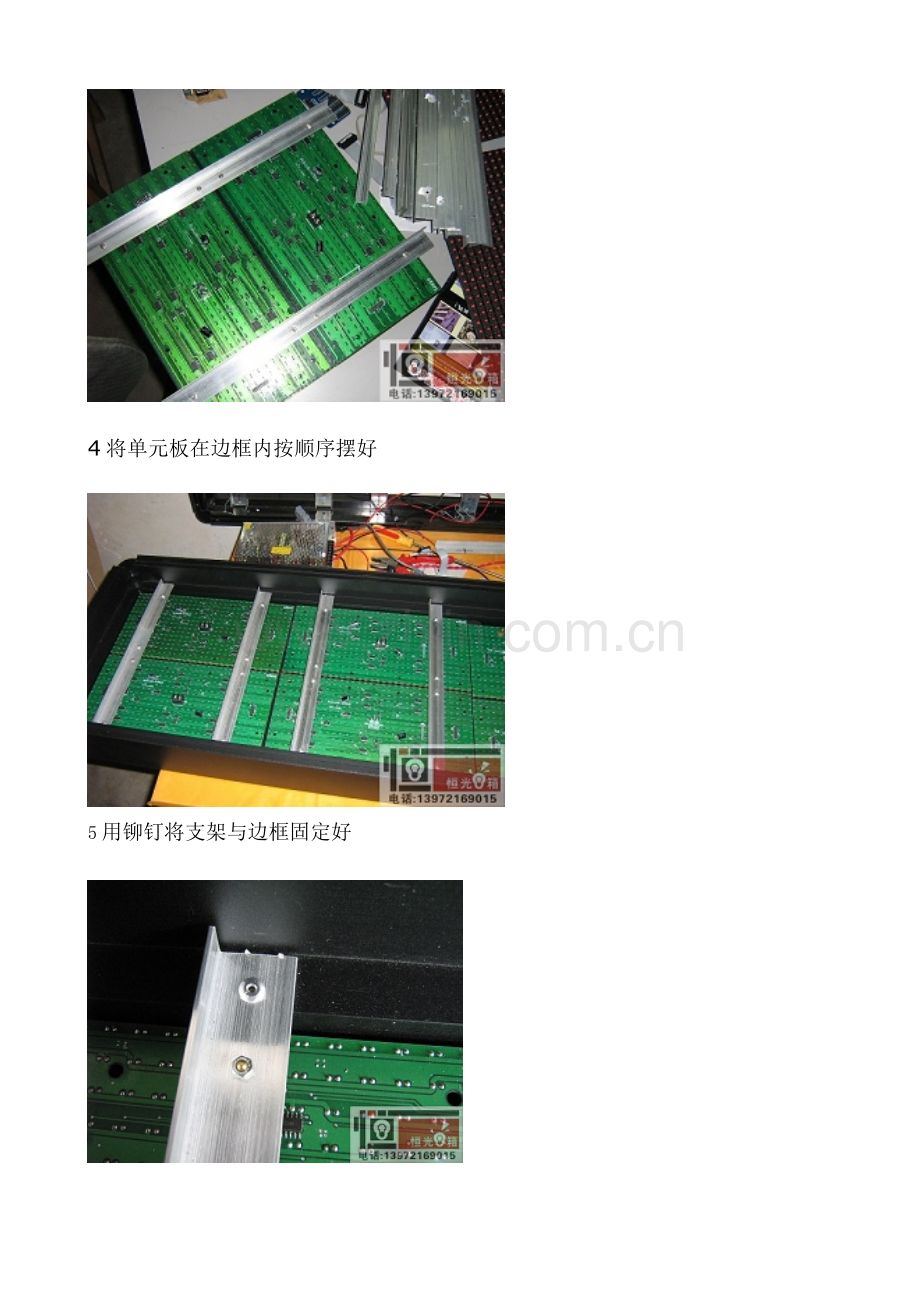

4将单元板在边框内按顺序摆好

5用铆钉将支架与边框固定好

6连接好上下级单元板之间的排线

7安装电源板

8连接好电源板到各单元板的电源线

9安装控制卡

10硬件组装完毕，接电脑设置调试

LED门楣屏一新颖的电子动态图文点阵显示屏，是一置于大众中可自功连续工作的信息发布媒体，是一可烘托气氛、装点环境的精彩点缀，是一在消费最前沿吸引万千眼球的广告利器。无论个体经商户到大品牌的厂商都能利用LED电子滚动显示屏来吸引客户、介绍产品、彰显品脾和装饰环境！为商家创造更大的财富。
显示的内容可按用户要求制作，日后可更改，每个显示屏都配有厂家专用软件。终端用户利用普通个人电脑和厂家的专用软件，可任意制作显示的内容，还可循环使用随时更改显示内容。广泛适用与气象信息发布，紧急事故发布，小区信息发布，政务发布，汽车媒体等窗口行业。
P10单元板介绍
尺寸：320*160mm
单元板类型：灯驱合一
点间距：10mm
像素点（点数/ m2）:512点数/m2
分辨率（W×H）： 32点×16点
每平米LED灯（个/ m2） ：10000个/ m2
品牌 ：KDR 型号： BW-P10
LED颜色 :黄 外壳材质 :专用铝型材
外壳颜色 :黑色 防护等级 ：IP43
输入设备 ：多种设备 平均寿命 ：80000（h）
适用范围 ：出租车 公交车
驱动方式：1/4扫
室外显示屏组装  1、固定框架槽钢和角钢
(1)将6.3槽钢和50x50角钢按设计要求截取，在角钢的一侧用电钻钻孔，然后用丝锥扩成M8的螺孔，在槽钢和角钢的连接处钻M8光孔。
(2) 将截好的槽钢和角钢连接起来。首先将槽钢反向扣在平面上，其数量为每两箱体中间放一根槽钢。然后在上面放两根角钢，角钢的放置前后宽度为一个箱体的宽度。并用M8的螺杆连接起来。
(3) 其余三面都按上述方法加工。
2、组装框架
(1) 取两根槽钢放置于已焊好的外框架上，上面放上第一步组装好的槽钢和角钢排子，两侧留有一定距离。
(2) 将槽钢焊于外框架上，然后将排子焊在槽钢上。
(3) 其余三面焊接方法与上面两步相同，最后组成一个符合标准尺寸的框架。
3、安装箱体
框架安装完毕后，由底层中间开始安装箱体，相邻箱体间用专用十字连接片固定，固定后整个显示屏的 X、Y、Z 方向自动对齐。
4、安装横．竖带
(1)先将竖带两端用角钢连接，用M8螺栓固定；
(2)将竖带放在底排的槽钢上，中间用1M长的螺栓固定，两端焊接在槽钢上。
(3)在强度要求满足的条件下，根据维修要求，在适当位置焊接一条横带。
5、连接信号线
箱体安装完毕后要用信号线将各个箱体连接起来，信号线为扁平16线，连接时注意信号线不要接反。
6、安装电源
按每四个字用一个电源来确定电源个数，然后在后面的背带上用电钻钻孔，用M3.2的自攻螺丝固定，最后把5V电源接到箱体上。
将每个电源的220V电源线用满足线径要求的铜线连接在一起，注意做好防护，不要发生短路现象。
7、连接控制卡
将接收卡和转接卡按适当位置安装，安装时一定要做到牢固，安全可靠。
8、安装系统
安装计算机和发送卡，并安装控制大屏幕所需的软件。
9、通电调试
10、检查无误后通电，启动华海测试软件
(1) 用十字线走全屏 , 检查不受控点和连带点 .
(2)分别用横线、竖线、斜线测试。
(3)全屏点亮 , 检查盲点 , 缺色点 .
(4)对于彩色屏进行色彩测试 , 检查灰度级别 .
11、观察大屏工作，若有问题，根据现象进行逐一解决，具体方法见常见故障与维修

1. 门头LED条屏
门头LED条屏幕，动感强颜色鲜艳，能吸引注意力，主要用来发布最新广告信息，广泛应用于银行，影楼，美容美发，手机店等店铺门头。随着LED屏作为一种新媒体被大家接受，的价格也被大家接受，LED的配件的标准化，将极大地推进LED屏的普及。门头的LED条屏应用，将会是LED屏走向平民化的重要大转折。

2. 组装意义
LED产业链已经很完善，所有的配件都可以很容易在网上买到，LED的技术参数， 日趋统一，行业标准基本形成，所有零配件都已经模块化。为自行组装LED屏幕提供了材料保障。 LED条屏，外形为长条形，包装和运输成本高，相对材料成本较低，LED屏幕的当地组装奠定了成本优势。 加上最终用户并不熟悉LED屏幕，提高LED屏幕的当地销售的竞争力。 所以自行组装LED屏幕，在当地销售，可以获得最大利润。
我们以门头LED控制卡为例子讲述一个F5 128x32的门头LED大条屏（1米长0.25米高）组装过程以及牵涉到的理论知识。效果图如下：

单元板：
门头LED条屏常用的单元板，根据亮度，点距，几分几扫描，来分类。
亮度
一般用CCD为计量单位。由于CCD比较难测量，行业一样用使用环境亮度指标来衡量。以下是各级亮度的定义：
户内亮度：白天需要日光灯照明的环境
      半户外亮度： 白天不需要日光灯照明，太阳不能直射屏，屏幕背景为墙壁，不透阳光
       户外亮度：太阳能直射屏幕屏幕，屏幕背景空旷，能透射阳光。
点距：
就是发光点之间的距离。主要是取决于观看者的距离。门头屏幕观看距离一般在30米内，一般采用不大于P16（16mm），常用为P7.62 。点距越密，显示出来的字笔画越细腻，点越多，单位面积的屏幕就越贵。
几分几扫描：
在LED单元板，扫描方式有1/16 1/8 1/4 1/2 静态 几种。如果区分呢？一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。见下面的单元板（图B）一共有64x32个单红的LED灯，16个74HC595。（1个6025相当2个74HC595）
计算方法：LED的数目除以74HC595的数目再除以8 : 64 x 32 / 16 / 8 = 16扫

32x16个LED点，16个74HC595。
计算方法：LED的数目除以74HC595的数目再除以8 = 32 x 16 / 16 / 8 = 4扫
如果采用相同的LED灯，1/16扫的亮度要比1/8高，静态（1/1）的亮度是最高的。户内的屏幕一般采用1/16扫，半户外的一般采用1/16或者1/8。对于放置在屏幕经常受到猛烈阳光照射的环境，就最好用1/4扫描。
这次我们采用 <半户外F5(P7.62)单灯单红1/16扫08接口> 的单元板（图B），该单元板亮度高，价格便宜。

单元板的常见的问题：
1 是不是屏幕的亮度越来高越好呢？应该怎样决定屏幕的亮度？
答：不是的，屏幕亮度越高，价格就越高。亮度太高会刺眼，不舒适。要根据环境的亮度来决定屏幕的亮度。对于白天不需要日光灯照明的环境，我们建议采用半户外1/16扫的单元板就足够了。如果是大马路，向西，周围没树，白天很亮，就用1/8扫。
2 点距这么多规格，那种好呢？越密越好？
答：不是的，越密就越贵。太稀疏的话，近距离看不清。对于横幅来说，7.62mm是比较合适的。有的店面 为了省钱，又想做个大的横幅，用点距30mm的单元板来做，可是马路好窄，对面行人看过来，字太大了，要停下来仔细看才知道是什么内容，效果适得其反。
控制卡：
这里推荐使用门头LED控制卡，该款控制卡专门为门头LED条屏设计，使用简单，功能合适，价格优势明显。现在LED的市场竞争激烈，可以帮助你有效降低成本，提高效益。下面介绍一下控制卡的参数：

简介：
该卡支持32点高的LED条屏，多语言支持，可以显示任意字体和GIF动画，为店铺LED屏幕招牌横幅提供专业，高可靠，低成本的解决方案。操作简单，效果丰富。

应用：
16/32点高户内外条屏，64点高户内条屏，64点高小型户内LED屏幕

特点
控制点数：最大1024x32点双色，
1/16扫最大1024x64单色，1024x32双色，512x64双色，
1/8 扫最大1024x32单色，512x32双色
1/4 扫最大 512x32单色，256x32双色
扫描方式：1/16 1/8 1/4扫
参数更改：串口发送，无跳线设计。
显示效果：支持任意大小各种字体和图片，GIF动画;
运动效果：多种，GIF动画;
输出接口：16PIN 08接口;
扫描控制：硬件，频率可调;
储存容量：FLASH 4Mbit 无需电池，掉电保存;
（可保存512x32单色图片256张）
通讯方式：RS232/RS485 / USB
支持组网 250个屏幕联网
软件语言：中文，英文，多国语言支持。
调试安装：快速简易安装和调试。
工作环境：温度 -20 到 + 80。
电源及功率计算
LED屏幕的功率一般取决于单元板的595数量，全亮1个595的最大功率为0.4A。
数一下单元板上面595的数量就可以计算出功率的。如果屏幕只是显示文字，1个595的功率0.2A内。由于现在很多的电源的最大输出功率并没有标称那么大，也很少出现全亮的情况，所以最大功率等于标称功率基本就OK。当然功率选大一点有好处。
这里推荐使用 铁壳的LED专用5V电源。功率从5V 10A-40A

提示：如何知道电源功率是否足够？屏幕全亮，测量电源的接线柱的电压，应该在5v-4.7v之间。
连接
由于门头LED屏幕涉及的部件种类繁多，之间的连接也比小条屏要复杂，下面举一反三，介绍各部件之间的连接，
数据接口：
由于不同的扫描方式，有不同的接口，使用得最多的是08接口，12接口和04接口。不同的接口主要是信号线的排列顺序不一样，原理是一样的。控制卡一般采用08接口，当单元板的接口与控制卡的不一致的时候，就需要制作一根转换线。
这个是标准的08接口

线序如下
2 A B C D G1 G2 L S 16
1 N N N O R1 R2 N N 15

LA=A，LB=B，LC=C，LD=D
ST=LT=LAT=L，CLK=CK=SK=S，OE=EN，N=GND
转换线制作
法有3个、
1、把做好的排线中间剪断，重新排列顺序然后接好，捆上电工胶布。这个方法最多人用

2、把排线撕开，重新排列顺序做头

3、就是做转接板这个一般可以买到现成的这边就不介绍了
下面就开始，组装拉：
步骤与<手把手教你组装LED条屏幕>是一样的，重复的步骤（如，电源布线，串口线制作等）我就省略了。
1， 检查电源电压。看看是不是5V左右。
检查电源电压，找出直流正负 连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。
2， 观察单元板和控制卡的接口
控制卡上面有R1 R2 R3 R4 ......而单元板上一般只有R1 或者（R1 R2）。应该怎样连接呢？
控制卡接口
单元板接口
控制卡上面的 R1对应第1行单元板，R2对应第2行单元板，R3对应第3行单元板，R4对应第4行单元板 见下图

根据下图制作一根数据线。兰色和红色为到排线，其中红色是需要注意的部分。黄色方框为排线头。建议使用排线钳。

制作过程如下先调整好线序

接下来一部就是用排线钳压上卡头了一定要整齐哦
压制好的头子

这个是压制好的双排排线但是你要是有转接板那就省事点这个都是劳命伤财的

接下来就是连接电源线一定要注意正负极哦

注意：
1 数据线，红色的边靠近上A（16PIN的2），不要搞反了
2 不交叉的排线头在最上，交叉的排线头在下面的板
3 检查电源线有没接错
5， 连接串口数据线
这里推荐采用最快捷的网线连接法

声明：如果没有组装经验，或者电子知识，请勿贸然上电。请先组装个小的屏幕，或者找专人现场指导，以防烧毁屏幕或者控制板。
9， 制作外框，和组装
大家不要问我怎样做外框了，这个是一个属于五金的问题，一般都是可以自己理解制作的要是不懂是在没有办法我还是可以指导大家的！！！！
