电流表练习题

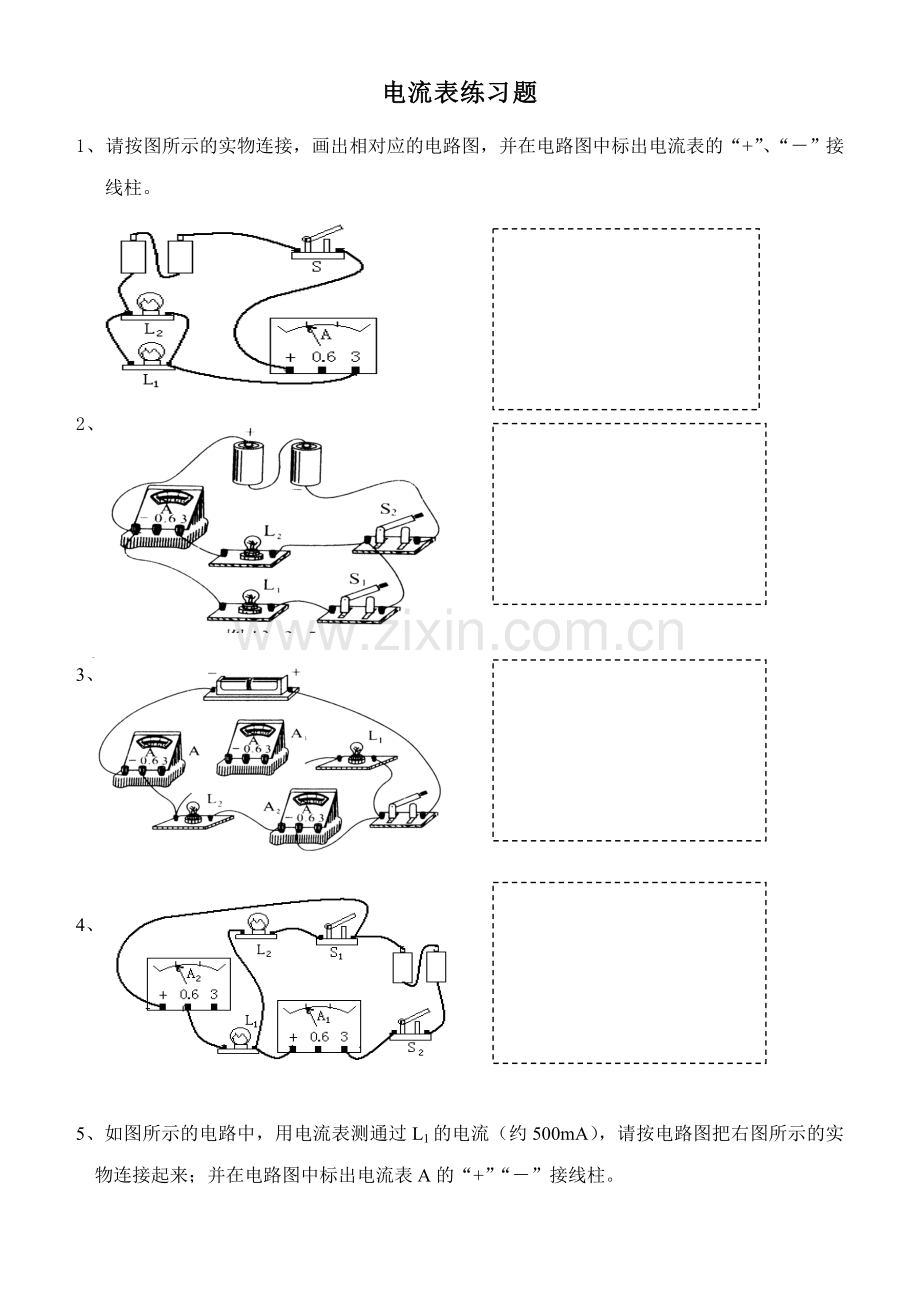

1、请按图所示的实物连接，画出相对应的电路图，并在电路图中标出电流表的“+”、“－”接线柱。

2、

3、

4、

5、如图所示的电路中，用电流表测通过L1的电流（约500mA），请按电路图把右图所示的实物连接起来；并在电路图中标出电流表A的“+”“－”接线柱。

6、用如图所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L1和L2并联，用电流表测出L1和L2中的电流（约1．2A），S作总开关．

7、(1)根据电路图，请用笔线把图中的实物连成电路；
(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图上只改动一根连线(删去一根线，重画一根线)实现这一要求．

1
2
3
8、用如图所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L1和L2并联，用电流表A1测出L1中的电流（约0.4A）用电流表A2测出L2中的电流（约1．2A），用电流表A3测出L1和L2中的电流，S作总开关．
