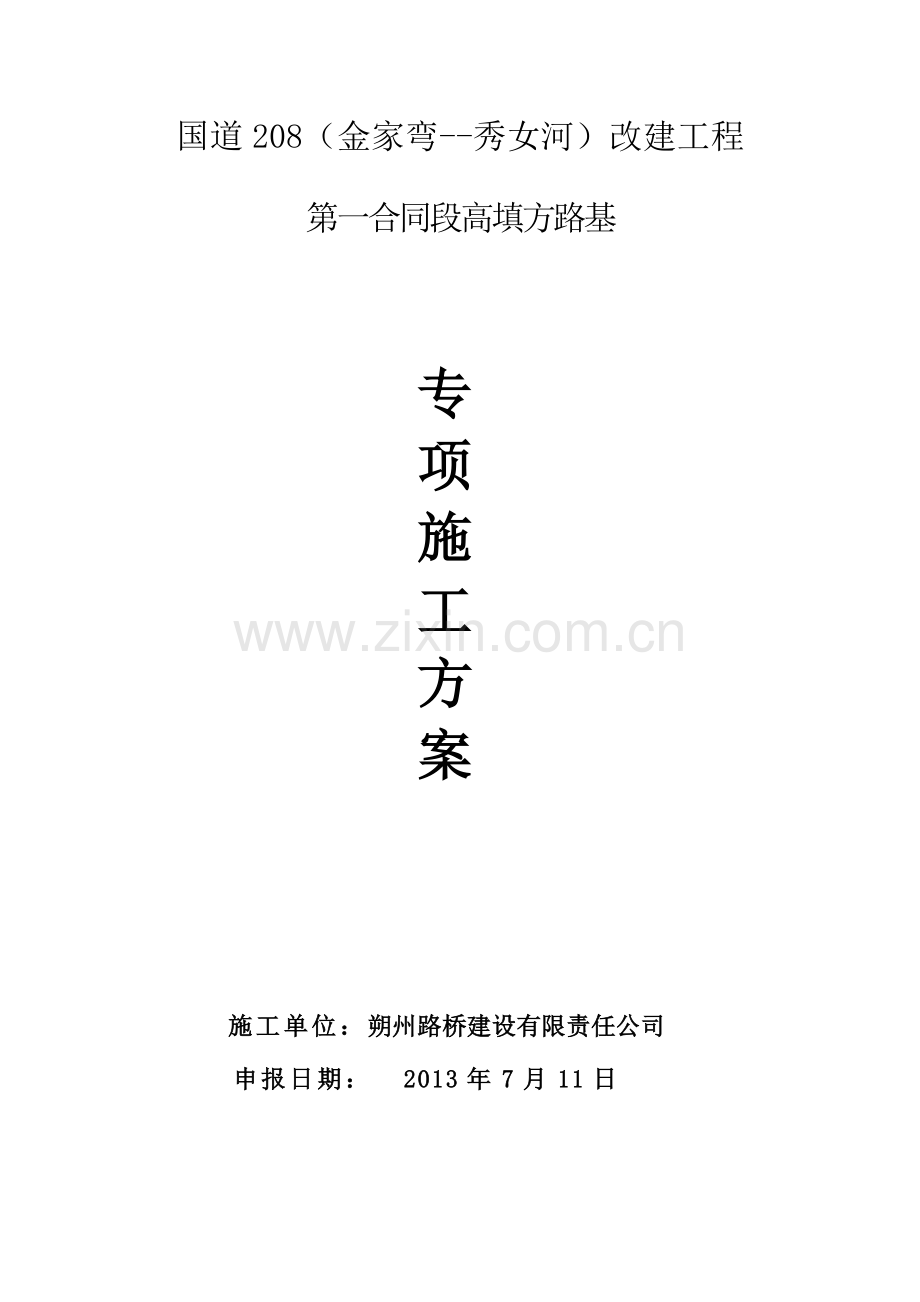

国道208（金家弯--秀女河）改建工程

第一合同段高填方路基

专
项
施
工
方
案

施工单位：朔州路桥建设有限责任公司
申报日期： 2013年7月11日

高填方路基专项施工技术方案

一、工程概况
本标段燕庄立交桥两段填土较高，且两侧均有建筑界限制，在 K7+050—K7+344.6右侧，K7+499—K7+916左侧为重力式挡墙。且填土高度最高处达12米，特编制该专项施工方案
二、工期安排
开工时间：2013年 7 月 10 日
完工时间：2013年 9 月 15 日
三、工程质量检查程序、质量目标及技术指标
工程质量检查程序
过程自检 成型自检 合格 报验抽检 合格 下道工序
质量目标
确保部优工程，争创国优工程。
质量指标
填土路基实测项目
检查项目
允许偏差
压
实
度
零填及挖方（m）
0～0.3
——
0～0.8
≥96
填方（m）
0～0.8
≥96
0.8～1.5
≥94
〉1.5
≥93
弯沉0.01（mm）
不大于设计要求
纵断高程（mm）
+10，-15
中线便位（mm）
50
宽度（mm）
符合设计要求
平整度（mm）
15
横坡%
±0.3
边坡
符合设计要求

四、施工准备
1、人员配备
项目经理：王院平 项目总工：彭义军
施工负责人：杨斌 技术员：谢如成
试验负责人：李文照 测量工程师：曹开年
质检负责人：史湖 测量员：武海瑞
劳动力： 20人
2．机械设备配备

机 械 配 备 表
序号
设备名称
单位
数量

设备状况
备注
1
装载机
台
3
良好

2
平地机
台
1
良好

3
自卸车
辆
15
良好

4
挖掘机
台
1
良好

5
振动压路机
台
2
良好

6
洒水车
台
2
良好

五、施工技术方案
1、原地面处理
在高填方路段，因沟深，原地面处理无法一次完成，在施工中，首先将深沟基底原地面地表原状土及杂草、树根清除，然后逐级向上将深沟两侧的腐质土、杂草、树根清除，露出新鲜土，边填筑，边进行深沟两侧原地面处理。
2、地基处理：将沟底原地面地表原状土清除后，进行重锤夯实，然后用平地机配合推土机整平，采用压路机开始碾压至压实度达93%以上，对局部压路机碾压不到的边角部位，采用小型压路机或振动夯进行压实，经检测压实度合格后报监理工程师检验认可，然后进行路基填筑。
3、路基填筑及压实：
K7+050—K7+344.6右侧，K7+499—K7+916左侧深沟高填方路段，在基底原地面处理完成后即可填筑。每层松铺厚度不超过30cm，分层填筑，分层压实。在地形较开阔地段，每填高2m，在深沟两侧挖不小于1m宽的台阶进行填筑。碾压完成后用重锤将填挖结合部位5-8m范围内进行夯实。每填高4m及进入94区、96区的最后一层要满面采用重锤夯实一遍。
本段路基填料主要为亚粘土，粉性土，亚砂土，初步整平后试验室对填土的含水量进行检测，在该种土的最佳含水量+2%范围内压实,当实际含水量小于最佳含水量2%时，则需用洒水车及时补水使填料达到最佳含水量范围。反之则应晾晒，当填土含水量满足规范要求时，进行碾压。压实机具采用50t以上振动压路机，配合18-21t光轮压路机进行碾压。当场地狭窄时采用小型振动压路机或振动夯实机具进行夯实，到规定压实度要求。
4、边坡：为挡墙
5、临时排水：高填方路基做成3%的横坡，以利排水。随着路基的填高，沿纵向每隔25-30m用尼龙编织袋装土或用砂浆做成临时急流槽，将路基雨水排往路基以外，防止雨水冲刷边坡造成塌方，损坏路基。
6、质量检验：由试验人员按照规范要求频率压实度每2000m2每压实层测8处，用灌砂法进行检测，合格后报监理工程师抽验认可再进行下一层填筑。路基土方检验标准：弯沉不大于设计要求值；纵断高程﹢10mm，－15mm；中线偏位50mm；宽度符合设计要求；平整度15mm；横坡±0.3%；边坡符合设计要求。
六、质量保证措施
1、卸料时由专人指挥，内外分开，力求均匀，以利摊铺。
2、对填料严格控制，对不符合设计和规范要求的填筑材料要坚决弃掉。
3、严格控制填料含水量，确保在最佳含水量±2%范围内进行碾压。
4、保证压实机具的吨位和碾压遍数。
5、路基分层填筑，用灌砂法检测压实度，确保每层压实度达到设计要求，且每层表面平整，路堤顶面各项指标符合规范要求。
6、施工时临时排水系统应与设计排水系统相结合，不使路基附近积水，避免冲刷边坡。
七、工期保证措施
为了按期完成该项工程任务，我们将采取以下工期保证措施。
1、由于高填方路基不易大面积填筑，且路基土方量大，所以路基施工必须配备足量的机械，多点多面展开施工。做好工序衔接，施工机械合理调配，确保路基工程的按期完成。
2、雨季施工时，做好路基及借土场的临时排水工作，尽可能降低雨水影响路基施工的时间，另外做好雨季施工时的便道维护工作，以保证填料的正常运输。
3、雨季填筑路堤时，要做到随挖、随运、随填、随压。每层填土表面保持3%的横坡，并在雨前和收工前将铺填的松土碾压密实。
八、雨季施工方案
1、 开工准备
① 、作好气象资料的调查研究，编制实施性的施工组织设计。
② 、修建施工便道并保持晴天施工畅通。
③ 、住地、库房、车辆机具停放场在、生产设施都应设在最高洪水位以上或高地上，并远离泥石流沟槽冲积堆一定的安全距离。
④ 、修建临时排水设施，保证雨季作业的场地不被洪水淹没，并能及时排除地面水。
⑤ 储备足够的工程材料和生活物资。
2、 填筑要求
①、 在路堤填筑施工前，应在填方坡脚以外挖掘排水沟，保持施工场地不积水，如厚地面松软，应采取换填等措施。
②、 应选用透水性好和碎、卵石土、砂砾、石方碎渣和砂类土作为填料。含水量过大无法晒干的土严禁作为雨季施工的填料。
③、 路堤应分层填筑。每一层的表面，应做成2%~4%的排水横坡。当天填筑的土层应当天完成压实。
④、 雨季填筑路堤需借土时，取土坑距离填方坡脚不宜小于3m。平原区顺路基纵向取土时，取土坑深度一般不宜大于1m。
九、安全保证措施
1、建立健全安全组织机构，实行安全岗位责任制。
成立项目安全领导小组，由项目经理任组长，副经理、总工任副组长，各部门负责人和各作业队队长任成员，项目部设专职安全员一名。
2、抓好现场管理，确实做好防洪、防火、防中毒、防触电，杜绝伤亡事故的发生。
十、环境保护措施
1、填方路段范围以内的所有垃圾和非适用材料均应清除移到适宜的地方妥善处理。
2、路基填方在取土和运输过程中不得损坏自然环境。
十一、文明施工措施
以文明施工为企业形象窗口，履行“视效益为生命，视信誉为灵魂”的企业精神。
1、经常开展劳动竞赛活动，加强职工全面素质教育，增强文明施工意识。
2、提高职工技术素质，加强以职业理想、职业责任、职业纪律、职业技能为主要内涵的职业道德。
3、自觉维护施工所在地的社区治安，杜绝打架斗殴，酗酒、赌博等不文明行为。
十二、交通安全措施
1、成立确保交通安全的专门组织，制订切实有效的措施并加以实施；
2、针对本合同可能存在的工程施工如土方运输等与被交道相互影响的实际情况，在实施性施工方案及分项开工报告中将提出详细的确保被交道交通安全的措施报监理工程师批准，并认真组织实施。
3、加强与当地有关部门的联系，建立交通管理制度。
4、在施工期间正确处理施工与被交道交通的关系，不占用被交道等作为施工场地。
5、在工地中各种危险地方，设置鲜明的警示标志，交通管理标志、安全标志牌等设施，保证过往人员和车辆的安全。指定专人维持施工车辆通行秩序；在施工时，专门组织人员指挥和疏导交通。
6、配备专职交通管理人员，同时配置必要的通讯设备以及处理车辆抛锚等突发事件所需的有关物件。
7、组织人员维护施工便道，发现有坑洞及时养护，确保施工便道的道路平整。保证施工交通的畅通。

推土机摊平
自卸车备土
恢复定线
填前碾压
地表清除
检测含水量
人工整型
光轮、振动压路机压实
检测压实度
控制分层厚度
进行下一层作业
监理批准

填方路基施工工艺流程图
