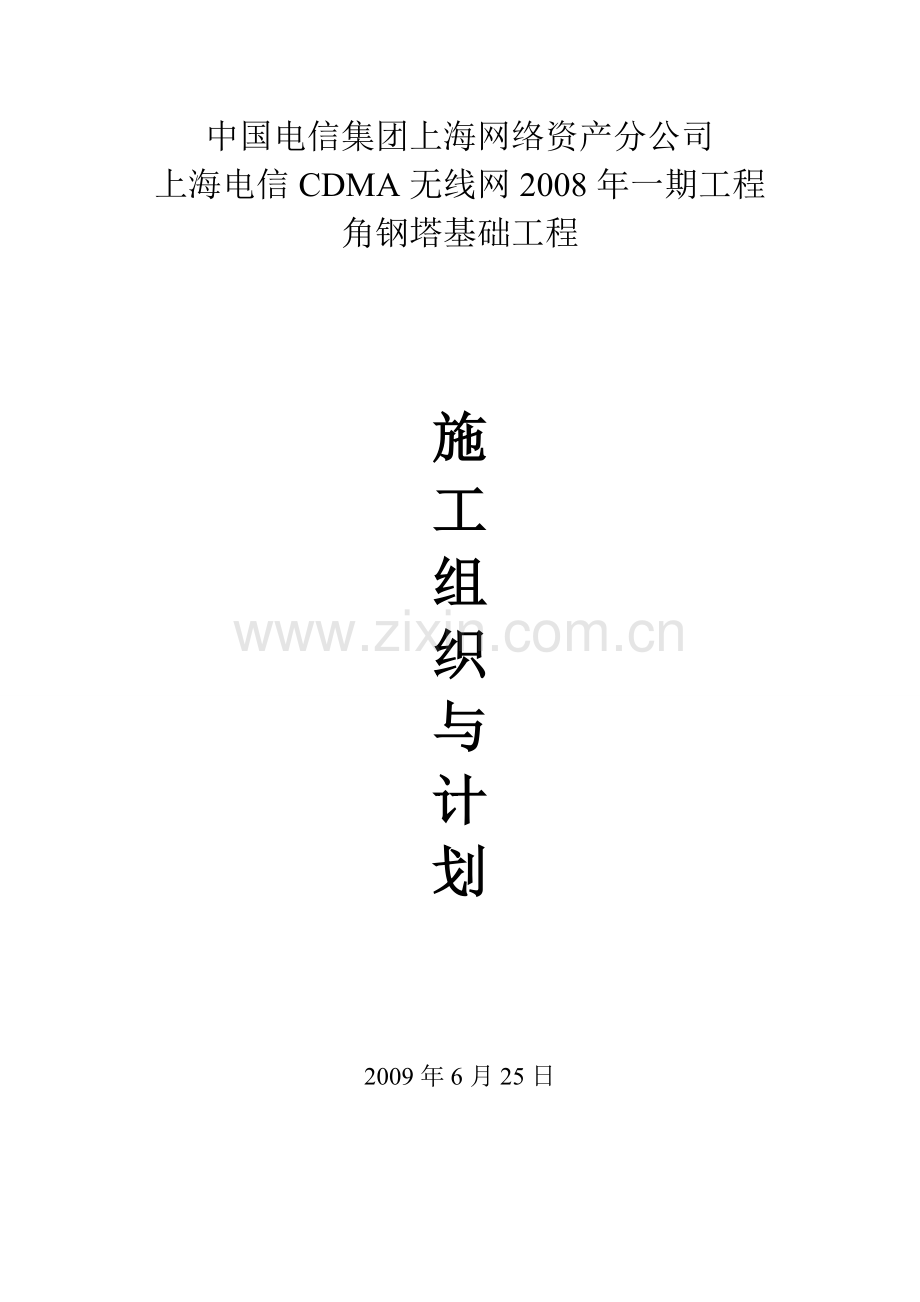

中国电信集团上海网络资产分公司
上海电信CDMA无线网2008年一期工程
角钢塔基础工程

施
工
组
织
与
计
划

2009年6月25日

青浦蔡阳基站
施工组织与计划目录

1、 工程概况
2、 施工人员表
3、 施工机具表
4、 施工仪器及工具表
5、 本基站主要工程量
6、 施工技术要求
7、 总平面布置图
8、 井点布置图
9、 基坑维护布置图
10、 施工进度计划表

中国电信集团上海网络资产分公司
上海电信CDMA无线网2008年一期工程
施工组织与计划
一、 工程概况
本工程为中国电信集团上海网络资产分公司C1508蔡阳基站-通信塔基础工程。
本工程建在青浦区华新镇蔡阳村365号南边空地上。基站东边有一个大养鱼塘，塘内水位比基站地面高出0.7m左右。基站西面有一条大河，河内水位比基站地面低0.3m左右。基站东北村有一座10t的桥。村口只基站为1公里的弯曲小道。路面宽度只有2m-2.5m的水泥路面。厚度只有10cm。大型车辆进不去。根据现场实际情况，拟采取以下措施：
1、 将原2m宽的水泥路面旁用碎石加宽1m长250m，厚0.3m。以便车辆往返。
2、 从365号门前起用碎石筑一条长60m宽40m厚0.5m的施工便道。
3、 基站三面环水。塔基需埋深2m多。故本工程采用井点降水。
4、 本基础挖深2m，均系填土，土质松软，必须采用木桩级模板围护：9120长5m的木桩128跟。50*200*4000模板120m2
5、 由于村口有一座10t的桥及1公里的水泥路面较薄砼搅拌车不能到达基站，故采用小型汽车将商品砼驳运到基站进行浇注。

二、 青浦蔡阳基站施工人员表

序号
工种名称
人数
备注
1
工地负责人
（兼施工员）
1人

2
电 工
1人

3
电焊工
1人

4
木 工
2人

5
扎铁工
1人

6
泥 工
3人

7
砼 工
2人

8
普 工
6人

9
安全值日员
1人

三、 青浦蔡阳基站施工机、具表

序号
名称
数量
备注
1
0.8㎡挖土机
（租用）
1台

2
二轮压路机
（租用）
1台

3
灰浆搅拌机
1台

4
蛙式打夯机
1台

5
电锯
1台

6
电刨
1台

7
电焊机
1台

8
振动棒
2台

9
平板振动机
1台

10
移动电箱
二只

11
35m㎡电缆线
200m

12
1000V太阳灯
6只

13
50潜水泵
二只

14
100潜水泵
一只

15
砂轮砌割机
1台

16
电钻
1只

四、 青浦蔡阳基站仪器及工具表

序号
名称
数量
备注
1
水准仪
1台

2
电阻测试仪
1台

3
30m钢卷尺
2把

4
反斗车
6辆

5
板锹
6把

6
煤锹
8把

7
泥桶
10只

8
羊镐
2把

9
铁棒
4根

10
大锤
1把

11
扳手
4把

12
泥刀
4把

12
粉刷铁板
4把

14
砼试块模具
100×100×100
6套

15
砼试块模具
150×150×150
3套

16
砂浆试块模具
75×75×75
2套

五、青浦蔡阳基站主要工程量
序号
名称
数量
备注
1
挖土
512㎡

2
支木挡土板
395㎡ 9120×5m=128根圆木/11.31㎡
50厚木板128㎡/6.4㎡
3
C15垫层砼
18.2㎡

4
C30商品砼
109.37㎡

5
砖基础
36㎡

6
一砖墙
174㎡

7
地坪碎石垫层
174.86㎡/26.229㎡
8
地坪C30砼
174.86㎡/26.229㎡
9
粗砂
30吨
井点用
10
新建道路
47×3=141㎡

11
修复损坏道路砼面层
150m厚 500×3=1500㎡
12
施工便道碎石
210㎡

13
18mm多层板
30张

14
50×100小木方
1㎡

15
C10槽钢
5m=4根 计20m
机房地坪模板用
16
C10槽钢
4m=4根 计60m
机房地坪模板用
17
租950钢管
长1.5m=100根
租用
18
租950钢管
长4m=70根
租用
19
900扣件
150只
租用
20
活扣件
30只
租用

6、施工技术要求
1、井点降水布放：
1）本基站附近没有高大建筑物，降水后不老驴对周围的影响。
2）本基站的井点平面布放在围墙基础外围的1m处。
A、挖井点沟槽敷设集水总管。
B、冲孔、沉设井点管、灌填粗砂，将井点管同集水管连接。
C、安装抽水机组，连接水总管。
D、试抽。
E、检查有无漏接，漏气情况。
3） 立管之间距离为1.2m
4） 在基坑中间放一根检查管。
5） 井管长度大于5m+滤头

2、 土方工程
（1） 基坑开挖方式：
本工程基础外部为鱼塘及河流，采用围护开挖，基底工作面为每侧800mm。
（2） 机械选型：
本工程采用0.8挖土机，自卸汽车及时运走。
（3） 开挖前的准备工作
3 .1学习和审查施工图纸，核对平面尺寸好标高，熟悉地质资料及周边环境，进行图纸会审，确定施工方案，并向施工人员进行技术交底。
3.2清除障碍物，做好排水设施，对施工区域范围内的地下管线采取保护措施。
3.3设置测量控制点，在施工区域内设置测量控制点，包括控制基线、轴线和水准基点，并采取可靠的保护措施。
3.4建立施工管理组织，落实各级责任制，确保土方工程施工顺利进行。
（4） 基坑土方挖程序
测量放线——开挖——排水——人工清底等。
（5） 土方开挖中注意事项：
5.1基坑开挖应尽量避免对地基的扰动。采用机械挖土时，在基底标高以上预留30㎝左右的土层由人工清理，在地下水位以下开挖，应在基坑四侧挖好临时排水沟和集水井，将水位降低至坑底以下，以利挖方进行。
5.2基坑挖完后应立即进行验槽，做好记录，入发现地基土质与地质报告不相符是，应与有关人员研究及时处理。
5.3土方开挖要根据确定的开挖路线、顺序、范围、基底标高、放坡坡度、排水沟、集水井等要求进行，尽可能多使用机械挖土，减少人工挖土量，避免机械超深挖土。在基坑边角机械挖不到之处，应用少量人工配合清理，将松土清运至机械作业半径范围内，再用机械掏取运走。
（6） 土方回填
土方回填应避开雨天施工。
回填土应按设计要求选用合适的回填土料，并用蛙式打夯机进行分层夯实，分层厚度不超过250㎜，每层夯实遍数不少于4遍，夯击重叠宽度约150-250㎜。
回填土密实系数应达到设计要求。
（7） 土方施工中的安全及文明施工要求。
7.1基坑开挖时，两人操作间距应大于2.5m。在挖土机工作范围内，不许进行其他作业。
7.2挖土机离边坡应有一定的安全距离，以防坍方，造成翻机事故。
7.3基坑上下应先挖好阶梯或支撑靠梯，并采取防滑措施，禁止基桑加尼塔支撑上下。坑四周应设安全栏杆。
7.4重物距土坡安全距离：汽车不小于3m，起重机不小于4m，土方对方不小于1m，堆土高不超过1.5m，材料堆放不小于1m。
7.5土方开挖过程中，基坑周围10m范围内堆载不得超过10KPA，同时应及时外运土方，一部分土方就近存放，以便回填，严禁在基坑四周堆土。
3、 基础施工
（1）垫层施工
本工程垫层混凝土厚度为100。浇捣前，须用水准仪按设计标高统一抄平，并标记在桩头上，垫层混凝土的标高按桩头标记标高开凿楼板孔及修复施工。浇捣过程中，混凝土需用平板振动机捣密实，并用2米长拖尺刮平，木蟹压平。垫层施工前应配合基坑排水做好盲沟及集水井的保护围护工作。基坑潜水、雨水排放采用盲沟及沿基坑四周设置明沟的做法排放，集水井内用潜水泵排入污水沟道。
（2）钢筋、模板施工
2.1钢筋施工
本分项工程按照《混凝土结构工程施工机验收规范》（GB0204-1952)标准。钢筋制作经详细翻样后，在施工现场钢筋加工场集中制作，半成品钢筋需按构件号分类堆放，以便按施工进度情况及时运至工作面，交付修订、绑扎、安装，制作时钢筋的几何形状和尺寸要严格按照设计要求，并符合抗震构造要求。
2.2模板施工
本分项工程按照《混凝土结构工程施工机验收规范》（GB0204-92)标准执行。
混凝土浇筑应注意的技术质量问题
（3）混凝土浇筑应注意的技术质量问题
3.1蜂窝、露筋，由于模板拼装不严，混凝土漏浆造成蜂窝：振捣不按工艺操作造成振捣不密实而露筋。解决方法：开凿楼板孔及修复检查控制支模质量。振捣由专人负责，熟练工人操作。
3.2缺棱、掉角，配合比不准，搅拌不均匀或拆模过早，都会导致混凝土棱角损伤。解决办法：开凿楼板孔及修复控制拆模时间，采用自动计量装置控制配合比。
3.3偏差过大，支模的支撑、卡子、拉杆间距过大或不牢固：混凝土局部浇筑过高或振捣时间过长，所造成的缺陷。解决办法：开凿楼板孔及修复检查控制支模质量。振捣由专人负责，熟练工人操作。
3.4插铁钢筋位移，插铁不牢固，振捣棒或布料杆碰撞钢筋，致使钢筋位移。解决办法：振捣过后重新校正插铁。
3.5采用商品混凝土，浇筑按顺序通过银管或软管将混凝土倒入木模中，卸料时，其出料口距操作面高度，以300-400mm为宜，不可集中向一处倾斜。
3.6振捣：浇筑的顺序方向采用斜向振捣法，振捣棒与水平面倾角约为60°C左右。棒头朝前进方向，棒间距离以50cm为宜，防止漏振。振捣时间以混凝土表面翻浆出气泡为宜。混凝土表面随振捣按报告进行抹平。
3.7原则上基础不留施工缝，必要时施工缝处预先用木棒挡好，留成直缝，继续施工时，接缝混凝土用原强度混凝土继续浇捣。
4、 施工安全管理保证措施
4.1安全生产管理
安全生产管理师项目管理的重要组成部分，是保证生产顺利进行，防止伤亡事故发生而采取的各种对策。它既管人又要管生产现场的物、环境。
1） 严格执行有关安全生产管理方面各项规定条例等。
2） 研究采取各种安全技术措施，改善劳动条件，消除生产中的不安全因素。
3） 掌握生产施工中的安全情况，及时采取措施加以整改，达到预防为主的目的。
4） 认真分析事故苗子及事故原因，制定预防发生事故的措施，防止重复事故的发生。
4.2明确安全目标：杜绝一切安全事故与火灾事故的发生。
4.3建立健全各级各部门的安全生产责任制，责任落实到人，且总分包之间必须签订安全生产协议书。
4.4新进企业工人须进行公司、施工队和班组的三级教育。对上岗员工进行严格把关，做到上岗前，都要经安全教育。
4.5要进行分部分项工程安全技术交底。
4.6必须建立定期安全检查制度且检查有记录。
4.7特种作业须持上岗，且必须遵章守纪，佩戴标记。
4.8建立工伤事故处理档案，认真按支付宝进行处理报告，做好“三不放过”工作。
4.9具体安全措施：
A、坚决执行国家劳动部颁发的《劳动操作规程》及《生产安全法》，并采取安全与工奖挂钩。正确使用个人防护用品和安全防护措施，进入施工现场必须戴安全帽。
B、施工前应对全体人员进行详细的安全交底，参加施工的人员要明确分工，利用班前会、小结会，并结合现场具体情况保证安全施工的要求。上下交叉作业，要做到“三不伤害”，即：“不伤害自己，不被别人伤害，不伤害别人”。距地面2m以上作业要有安全防护措施。
C、施工用的临时电路应采用TN-S三相五线制，PE线有可靠重复接地，施工机械和电气设备不得带病作业或超负荷作业，发现不正常现象应停工检查，不得在运转中修理。
5、 文明施工保证措施
文明施工的程度如何直接影响我公司的形象，如我公司将在本工程的施工中树立良好的形象，并充分协调好各方面的关系，为建立好本工程予以人力、物力、财力的支持。
1）文明施工目标
我公司将严格按照上海市的施工现场标准化管理支付宝的内容及相关文件进行布置及管理，并提出文明施工目标为：争创标准化文明施工样板工地。
2）文明施工，环保措施
由于文明施工包括的内容很多，又有许多与安全生产等有紧密联系，故如有与安全生产的内容重复的，将同样列出，并作为重点强调的内容加以重视。设置环境保护宣传标牌、人人树立环境保护意识。
3）总平面管理
总平面管理是针对整个施工现场而进行的管理，其最终要求是严格按照各施工阶段的施工平面布置图的规划和管理，具体表现在：
（1） 施工平面图规划合理，应具有科学性、方便性，有利于施工平面布置。
（2） 严格按平面图所示标识得电、进水、排水系统地布置而设置。
（3） 所有的材料堆场、小型机械的布置均按平面图要求布置，如有调整应有书面的平面修改通知。
（4） 在做好总平面管理工作的同时，并设有经常检查执行情况，坚持合理的施工顺序，不乱打仗，力求均衡生产。
4）重点部位的要求
在编制本施工方案过程中，本公司曾派人对施工现场进行了现场勘探，并根据现状把文明施工中的重点部位要求如下：
工完场清：在施工过程中，要求各作业班组做到工完场清，以保证施工现场没有多余的材料、垃圾。作为项目经理部应派专人对施工现场进行清扫、检查，以便每个已施工完的结构清洁、无太多的积灰，而对运入现场的材料要求堆放整齐，以使整个施工现场整齐划一。
5） 标准化管理要求
本工程在施工中我们将大力推行施工现场标准化，加强环境卫生管理，从小处着眼，发动全体人员参与，以使本工程能形成一个体现现代化文明的窗口。我们会落实业主制定的规章制度，并认真执行。由于标准化管理包含了从工程安全到文明施工的较多内容，故我公司将在本工程大力推广，以使本工程能确保达到我公司所承诺的目标。
