电压和电路.doc

一、选择题（2×12=24分）
1．（2分）关于电源，下列说法中正确的是（　　）

A．
是提供电荷量的装置
B．
是提供电流的装置

C．
是提供电压的装置
D．
是提供用电器的装置

2．（2分）用电流表分别测量电路中两盏电灯的电流，发现它们的电流相等，由此推断这两灯的连接方式是（　　）

A．
一定是串联
B．
一定是并联

C．
串联、并联都有可能
D．
无法判断

3．（2分）由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2=L3，横截面积的关系为S1=S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（　　）

A．
R1＜R2=R3，I1=I2=I3
B．
R1=R2＞R3，I1=I2＞I3

C．
R1＞R2＞R3，I1＞I2＞I3
D．
R1＞R2＞R3，I1=I2=I3

4．（2分）在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）

A．
4.8V，1.2V
B．
6V，1.2V
C．
1.2V，6V
D．
1.2V，4.8V

5．（2分）一个灯泡接在三节串联的铅蓄电池上，才能正常发光．如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将（　　）

A．
较亮
B．
较暗
C．
正常发光
D．
烧坏

6．（2分）某同学使用电压表时，估计待测电路中的电压应选用0～3V的量程，但他误用0～15V的量程来测量．这样做的结果是（　　）

A．
指针摆动角度大，会损坏电压表
B．
指针摆动角度小，会损坏电压表

C．
指针摆动角度小，读数比较准确
D．
指针摆动角度小，读数不够准确

7．（2分）如图所示，当开关S闭合后，电压表测出的电压是（　　）

A．
灯L1两端的电压
B．
灯L2两端的电压

C．
灯L1和L2两端的总电压
D．
电源两端的电压

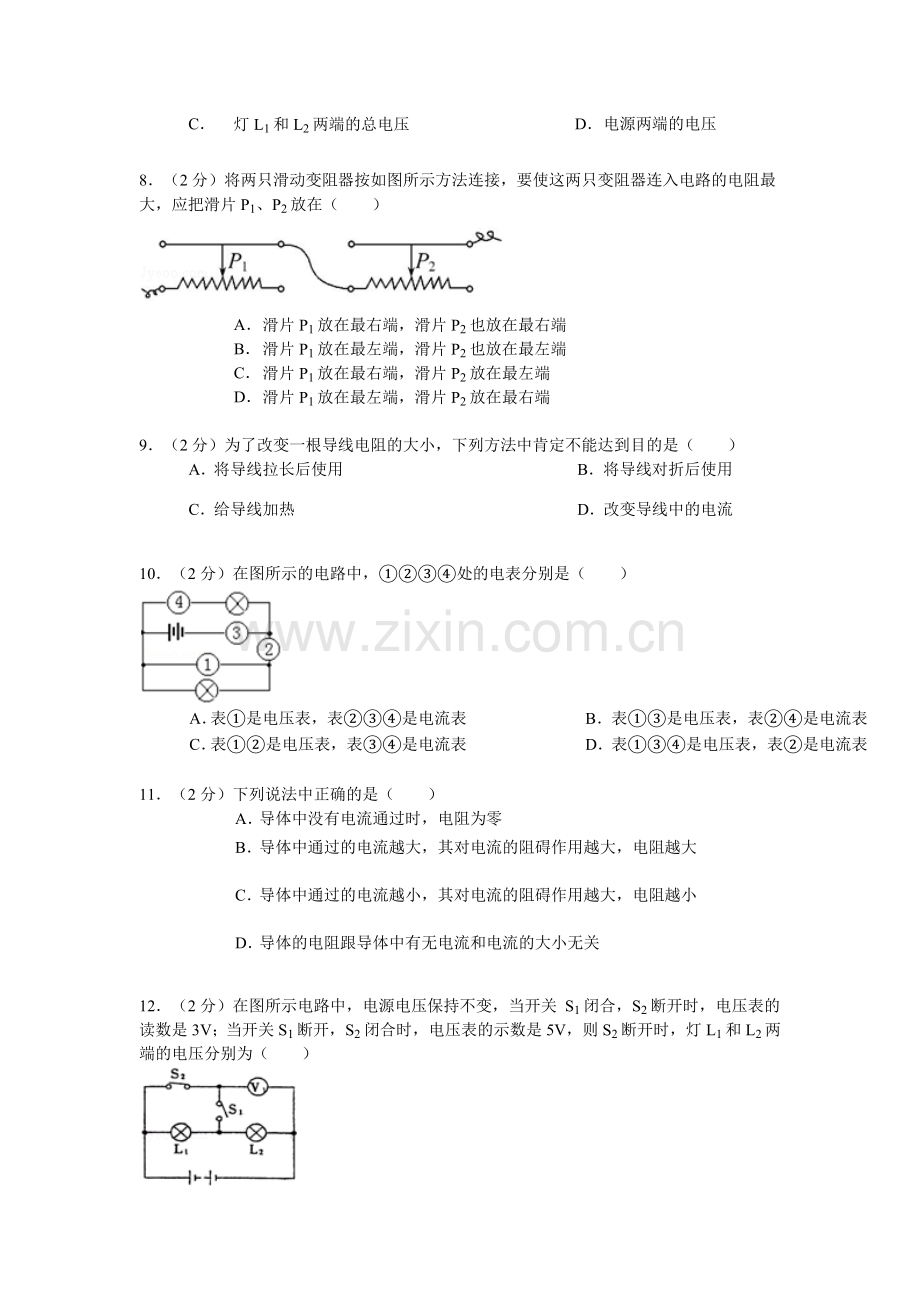

8．（2分）将两只滑动变阻器按如图所示方法连接，要使这两只变阻器连入电路的电阻最大，应把滑片P1、P2放在（　　）

A．
滑片P1放在最右端，滑片P2也放在最右端

B．
滑片P1放在最左端，滑片P2也放在最左端

C．
滑片P1放在最右端，滑片P2放在最左端

D．
滑片P1放在最左端，滑片P2放在最右端

9．（2分）为了改变一根导线电阻的大小，下列方法中肯定不能达到目的是（　　）

A．
将导线拉长后使用
B．
将导线对折后使用

C．
给导线加热
D．
改变导线中的电流

10．（2分）在图所示的电路中，①②③④处的电表分别是（　　）

A．
表①是电压表，表②③④是电流表
B．
表①③是电压表，表②④是电流表

C．
表①②是电压表，表③④是电流表
D．
表①③④是电压表，表②是电流表

11．（2分）下列说法中正确的是（　　）

A．
导体中没有电流通过时，电阻为零

B．
导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大

C．
导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小

D．
导体的电阻跟导体中有无电流和电流的大小无关

12．（2分）在图所示电路中，电源电压保持不变，当开关 S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为（　　）

A．
2V和3V
B．
3V和2V
C．
2V和8V
D．
2V和5V
二．填空题（1×11=11分）
13．（2分）一般家庭照明电路的电压为220V．将8节干电池串联起来组成一个电池组，此电池组的总电压是　_________　V，给3只相同的灯泡串联而成的电路供电，每只灯泡两端的电压为　_________　V．

14．（3分）在一次测L1、L2灯串联的电路电压的实验中，电路两端的总电压值如图甲所示，则总电压为　_________　V，灯泡L1的电压如图乙所示，则灯L1的电压为　_________　V，灯L2的电压为　_________　V．

15．（2分）同种材料组成的四根导线，R1＜R2＜R3＜R4，如果它们的长度相等，横截面积最大的是：　_________　，如果它们的横截面积相等，则电阻线的长度最长的是：　_________　．

16．（4分）在图中，V表示数为4.5V，A1、A2两表示数分别为1.2A、0.9A，则电源由　_________　节新干电池　_________　组成，通过L1、L2的电流分别为　_________　A和　_________　A．

三、作图、实验题（共11分）
17．（11分）如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．
①按要求连接实物图
②画出相应的电路图

③连接电路时开在应处于　_________　状态，变阻器的滑片应处于　_________　端（A或B）．
④滑片P向左移动时，电流表示数变　_________　，灯泡亮度　_________　（填“变亮”、“变暗”或“不变”）
⑤如发现电流表、电压表的指针均反偏，最简单的解决方法是　_________　；如移动滑片P发现两表示数均比较小且不变，则原因为　_________　．
