上海市公用管线

定向钻进工程补充预算定额

上海市建筑建材业市场管理总站
二○一二年二月

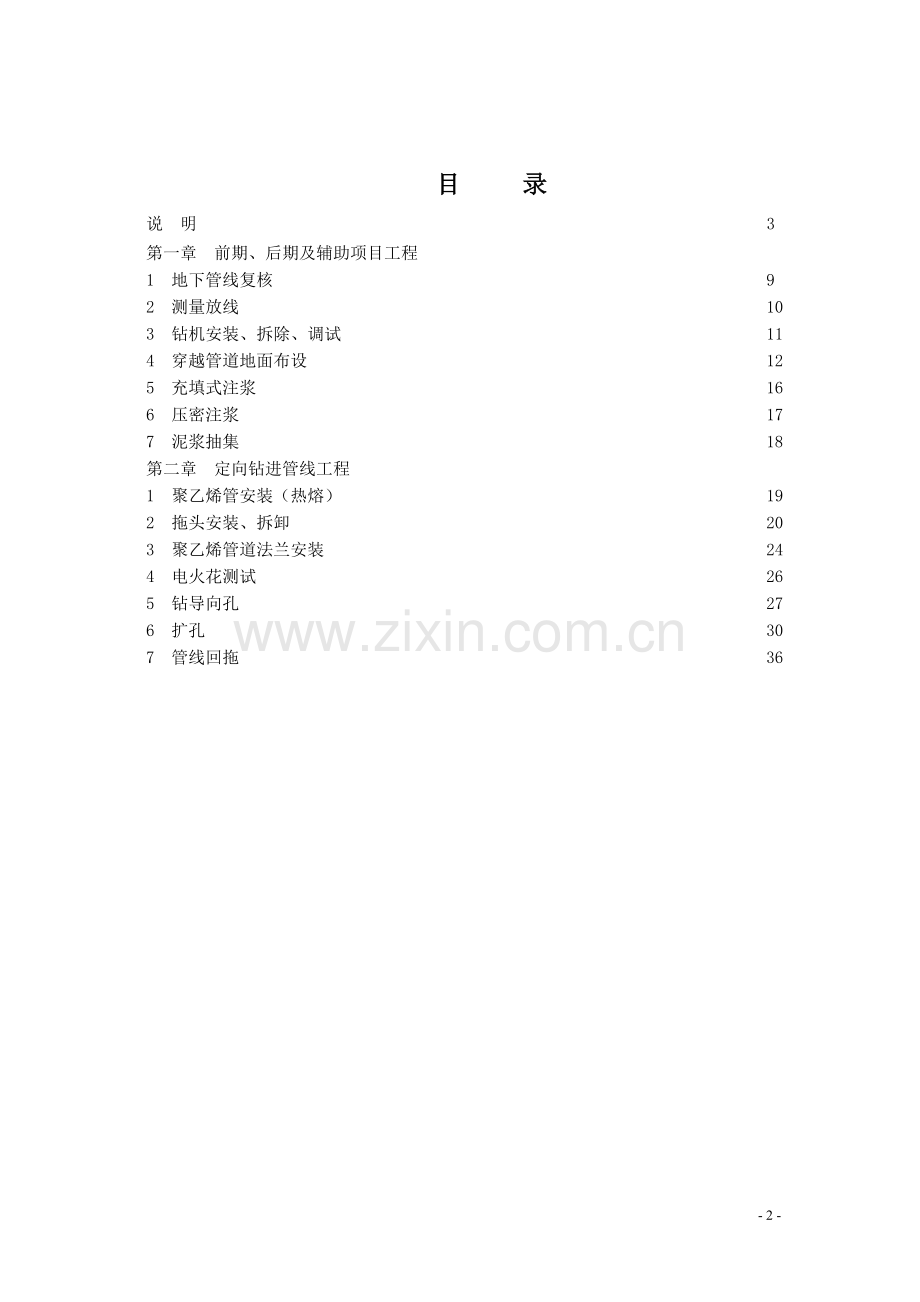

目 录
说 明 3
第一章 前期、后期及辅助项目工程
1
地下管线复核 9
2
测量放线 10
3
钻机安装、拆除、调试 11
4
穿越管道地面布设 12
5
充填式注浆 16
6
压密注浆 17
7
泥浆抽集 18
第二章 定向钻进管线工程
1
聚乙烯管安装（热熔） 19
2
拖头安装、拆卸 20
3
聚乙烯管道法兰安装 24
4
电火花测试 26
5
钻导向孔 27
6
扩孔 30
7
管线回拖 36

说 明
一、《上海市公用管线定向钻进工程补充预算定额》（以下简称本定额）依据国家和本市的现行设计规范、安全技术操作规范、施工验收标准，在《上海市公用管线工程预算定额（2000）》和《水平定向钻进敷设给水管道预算定额（试行）》的基础上，结合本市公用管线定向钻进工程工艺特点，并参照近年来本市公用管线定向钻进有关工程项目的资料编制而成。
二、本定额适用于上海市行政区域范围内的公用管线定向钻进工程。
三、本定额是统一本市公用管线定向钻进工程预结算工程量计算规则、项目划分与计量单位的依据，是完成规定计量单位分项工程计价的人工、材料、施工机械台班消耗量的标准，是编制施工图预算、进行工程招投标、办理竣工结算及编制单位估价表以及技术经济指标的基础。
四、本定额中未包含的项目可套用《上海市公用管线工程预算定额（2000）》和其它相应的预算定额，也可编制补充定额。补充定额需报上海市建筑建材业市场管理总站备案。
五、本定额中人工工日按综合工日取定，人工消耗量以《上海市公用管线工程预算定额（2000）》为依据，并参照近年来本市公用管线定向钻进有关工程项目的资料，结合施工现场测定资料为基础综合取定，已考虑了增加相应的人工幅度差。
六、本定额中材料消耗量以《上海市公用管线工程预算定额（2000）》为依据，并参照近年来本市公用管线定向钻进有关工程项目的资料取定。定额子目中仅列出主要材料及主要辅助材料等。难以计量的零星材料即其他材料费以该项目材料费之和的百分率表示。本定额中所有材料、配件、总成件的消耗量均按合格的标准规格产品编制。凡规范及设计有特殊要求或注明材料规格、等级强度的材料、配件应按规范及设计要求选用。
七、本定额中机械台班消耗量以《上海市公用管线工程预算定额（2000）》为依据，并参照近年来本市公用管线定向钻进有关工程项目的资料，结合施工现场测定资料为基础综合取定，已考虑了增加相应的人工幅度差。定额中的机械类型、规格按常用的主要机械类型综合确定，与定额中的台班消耗量相对应。难以计量的零星机械即其他机械费以该项目机械费之和的百分率表示。在使用活动发电设备时，扣除用电设备机械台班的13%，另增加活动发电设备的实际使用台班量。
八、本定额中有关项目的说明：
（一）公用管线定向钻进工程分为两部分，即前期、后期及辅助项目工程和定向钻进管线工程。
前期、后期及辅助项目工程包括：1.地下管线复核；2.测量放线；3.场地平整（*）；4.拆除路面路基（*）；5.土方开挖（*）；6.打、拔钢板桩，安装、拆除钢板桩支撑（*）；7.人工回填沟槽土方（*）；8.钻机安装、拆除、调试；9.穿越管道地面布设；10.充填式注浆；11.压密注浆；12.泥浆抽集；13.泥浆池砌筑（*）；14.管道冲洗消毒（*）；15.管道试压（*）；16.强度试验（*）；17.气密性试验（*）；18.管道吹扫（*）；19.管道清通（*）；20.管道置换（*）。
定向钻进管线工程包括：1.聚乙烯管安装（热熔）（*dn500以下）；2.钢管安装（*）；3.钢管安装（氩电联焊）（*）；4.拖头安装、拆卸；5.聚乙烯管道法兰安装；6.电火花测试；7.管道焊缝超声波探伤（*）；8.管道焊缝X射线摄影（*）；9.热收缩套（*）；10.聚乙烯包覆外防腐（*）；11.钻导向孔；12.扩孔；13.管线回拖。
注：上述带“*”者套用已发布的相关子目。
（二）地下管线复核子目用于施工前对作业影响区域内的既有地下管线进行复核定位，已综合考虑原有地下管线的不同材质及采用的探测工艺和仪器。既有地下管线的探测范围应符合规范要求，宽度不小于定向钻进管线中心线两侧各5m，长度可按入、出土点水平长度两侧各加10米计，采用m2为单位。双管或多管定向钻进的间距在10米以内时，宽度可按最外侧两根管道设计中心距两侧各5m计，管道间距在10米以外时，复核面积分别计算。
（三） 拆除路面路基根据施工现场的路面结构、土壤类别及挖土方式，套用《上海市公用管线工程预算定额（2000）》的相关子目，工程量按照设计图纸的要求计算。土壤类别划分标准参照《上海市公用管线工程预算定额（2000）》的相关说明。湿土排水工程量按照《上海市公用管线工程预算定额（2000）》计算规则进行计取。若施工中实际发生余土外运，可按相关规定另行计算。
（四）钻机安装、拆除、调试子目中不包括场外运输费用，施工中可按相关规定另行计算。
（五）管道地面布设子目中滚轮架根据定向钻进管线口径不同，分为小、中、大三种规格，管道公称直径DN300以内、公称外径dn315以内为小型滚轮架，公称直径DN600以内、公称外径dn630以内为中型滚轮架，公称直径DN600以上、公称外径dn630以上为大型滚轮架。该子目按正常施工场地条件考虑，若因场地受限而发生管道整体平移，可按相关规定另行计算。
（六）注浆分为充填式注浆、压密注浆两种类型，分别采用m，m3为单位计算工程量。若施工组织设计中注浆管随定向钻进管道永久性埋设，可扣除该子目中摊销量，另行增加实际材料消耗量。
（七）泥浆抽集的工作内容为定向钻施工过程中产生的多余泥浆抽吸，不包括泥浆外运内容。若施工中实际发生，可按相关规定另行计算。
每米管道对应的泥浆抽集总量可按下公式计算：
V= KLπD2/4
式中：
V—管道泥浆抽集总量（m3）
K—管径系数
L—管道长度（m）
D—回扩孔终孔外径（m）
管径系数见下表：
定向钻进管道口径
DN300/dn315以内
DN600/dn630以内
DN1000/dn1000以内
管径系数K
1.2
1.6
2.0
（八）泥浆池可根据现场实际情况，按设计或施工方案要求的尺寸进行砌筑。
（九）若因场地条件而实际发生场地平整，其面积可按施工组织设计或施工方案的有关内容进行计算。管道试压及强度试验、气密性试验子目，应增加闷（堵）板安装、拆除，闷（堵）板摊销量按四次考虑。
（十）拖头安装、拆卸子目根据材质不同分为PE拖管头和钢拖头两种，聚乙烯管道法兰安装与《上海市公用管线工程预算定额（2000）》的碳钢法兰（盖）安装等相关子目配套使用时，扣除该子目中法兰用螺栓和垫片的消耗量。
（十一）为确保施工质量，若需对每处焊缝接口进行防腐加强处理，其热收缩套的数量可按设计或施工方案的要求，按实计取。
（十二）钻导向孔、扩孔子目中分为一类土质、二类土质，应按施工现场实际情况套用相应子目。土壤类别可按下表划分：
土壤分类
土 壤 名 称
一类土质
粉土（粘质粉土）、粘性土（包括粉质粘土、粘土）等
二类土质
人工填土（包括杂填土、素填土）、淤泥土（包括淤泥质土、淤泥）、粉土（砂质粉土）、砂（粗砂、中砂、细砂、粉砂）、卵石、碎石、砾石等
（十三）扩孔施工应按有关技术规范的要求，根据定向钻进管线的管径、地质条件、设备能力等，分一次或几次逐级进行。扩孔口径自小至大依次进行，最终扩孔直径按设计要求或施工方案确定，无明确要求时可按规范要求取定向钻进管道口径的1.2～1.5倍。回扩器级配根据施工组织设计或施工方案确定，可参见下表：
一类土质
管道口径
回扩器直径
dn315
/DN300以内
dn400
DN500
dn560
dn630
/DN600
dn800
/DN800
dn1000
/DN1000
Φ200
√
√
√
√
√
√
√
Φ400
√
√
√
√
√
√
√
Φ600

√
√
√
√
√
√
Φ800

√
√
√
√
√
Φ900

√
√
√
√
Φ1000

√
√
Φ1100

√
√
Φ1200

√
Φ1300

√
Φ1400

√
二类土质
管道口径
回扩器直径
dn315
/DN300以内
dn400
DN500
dn560
dn630
/DN600
dn800
/DN800
dn1000
/DN1000
Φ200
√
√
√
√
√
√
√
Φ350
√
√
√
√
√
√
√
Φ450
√
√
√
√
√
√
√
Φ600

√
√
√
√
√
√
Φ700

√
√
√
√
√
Φ800

√
√
√
√
√
Φ900

√
√
√
√
Φ1000

√
√
Φ1100

√
√
Φ1200

√
Φ1300

√
Φ1400

√
（十四）钻导向孔、扩孔及管线回拖工程量均按延长米计算，其中管线回拖工程量按钻导向孔长度每端各加1.5m。
（十五）本定额系参照近年来本市公用管线定向钻进工程的典型项目资料编制而成。钻机的类型应根据其技术性能，按照设计或施工方案内容进行选用，无明确要求时按规范要求及管材抗拉性能选用，可参见下表：
钻机类型
管道口径
适用长度(一类土质)
适用长度(二类土质)
45吨以内
dn200
400.00
400.00
dn315
400.00
400.00
dn560
250.00
200.00
dn630
200.00
150.00
dn800
130.00
100.00
dn1000

Φ219×8
650.00
520.00
Φ325×8
600.00
480.00
Φ529×10
350.00
280.00
Φ720×10
220.00
150.00
Φ820×10
150.00
110.00
Φ1020×12
100.00
70.00
100吨以内
dn200
400.00
400.00
dn315
400.00
400.00
dn560
400.00
400.00
dn630
400.00
350.00
dn800
300.00
230.00
dn1000
200.00
150.00
Φ219×8
900.00
720.00
Φ325×8
800.00
640.00
Φ529×10
600.00
480.00
Φ720×10
480.00
380.00
Φ820×10
350.00
280.00
Φ1020×12
220.00
180.00
超出上表的长距离定向钻进工程可根据实际情况确定。
九、本定额中定额编号为D×—×—×，×均用阿拉伯数字表示。
其中：D表示定向钻进；
第一部分的×表示章序号；
第二部分的×表示节序号；
第三部分的×表示子目序号。
十、本定额中注有“××以内”或“××以下”者，均包括××本身；“××以外”或“××以上”者，均不包括××本身。

第一章
前期、后期及辅助项目工程
1.地下管线复核
工作内容：坑探、开井盖,复核业主提供的地下管线的位置、走向、埋深。

单位：m2
定 额 编 号
D1-1-1

定 额 项 目
各类管道

名 称（规格）
单位
数 量

人工
综合工日
工日
0.0047

机
工程车

台班
0.0003

探测仪

台班
0.0011

导向仪

台班
0.0030

械

其它机械费占机械费

%
1.0000

2.测量放线
工作内容：基准点复核，轴线测量，高程测量，钻机就位测量，工作坑测量。

单位:处
定 额 编 号
D1-2-1
D1-2-2

定 额 项 目
100米以内
每增加100m

名 称（规格）
单位
数 量
数 量

人工
综合工日
工日
3.1000
1.8200

机
全站仪
台班
0.2000
0.1200

工程车
台班
0.3000
0.1000

械

3.钻机安装、拆除、调试
工作内容：钻机、钻具、发电机组、泥浆配置系统、测量仪器等机械设备进场安装，钻具钻杆吊
装，泥浆系统调试，控向系统调试、试钻，工程结束后拆除及场地清理。
单位:处
定 额 编 号
D1-3-1
D1-3-2

定 额 项 目
钻机系统
（45吨以内）
钻机系统
（100吨以内）

名 称（规格）
单位
数量
数量

人工
综合工日
工日
16.4480
24.6720

材
道木
20*20*240cm
m3
0.0500
0.0500

吊带

根
0.2200
0.4400

钢丝绳
Φ15
m
3.8000
4.9000

钢丝绳
Φ28
m
4.0000
6.0000

铁砂布2#

张
10.0000
14.0000

丝扣油

kg
2.1000
5.2500

镀锌铁丝
8#
kg
5.2500
15.7500

料
槽钢
20#
m
2.9700
4.9500

尼龙水带
Φ100
m
48.0000
72.0000

刚性塑料套管
Φ50
m
8.0000
12.0000

其它材料费占材料费
%
1.0000
1.0000

机
汽车起重机
16t
台班
1.4000
2.1000

平板拖车组
30t
台班
2.2500
3.3750

载重汽车
8t
台班
1.2200
1.8300

载重汽车
2t
台班
1.2200
1.8300

路基板

m2·处
10.8000
16.2000

械
水平定向钻机
45吨以内
台班
0.5000

水平定向钻机
100吨以内
台班

0.7500

其它机械费占机械费费
%
2.0000
2.0000

4.穿越管道地面布设
工作内容：滑轮架摆放,PE管道全线吊装就位。
单位：m
定 额 编 号
D1-4-1
D1-4-2
D1-4-3
D1-4-4
定 额 项 目
聚乙烯管道公称外径（毫米以内）
200
315
400
560
名 称（规格）
单位
数 量
数 量
数 量
数 量
人工
综合工日
工日
0.0125
0.0136
0.0147
0.0162
材
滚轮架
小
只
0.0022
0.0025

滚轮架
中
只

0.0027
0.0029
吊带

根
0.0006
0.0007
0.0008
0.0009

料

其它材料费占材料费
%
1.0000
1.0000
1.0000
1.0000
机
汽车起重机
5t
台班
0.0031
0.0032
0.0033

汽车起重机
8t
台班

0.0043
载重汽车
5t
台班
0.0022
0.0024
0.0026
0.0030
电动卷扬机单慢
5t
台班
0.0025
0.0040
0.0046
0.0052

械

其它机械费占机械费
%
1.0000
1.0000
1.0000
1.0000

4.穿越管道地面布设
工作内容：滑轮架摆放,PE管道全线吊装就位。

单位：m
定 额 编 号
D1-4-5
D1-4-6
D1-4-7

定 额 项 目

聚乙烯管道外径（毫米以内）

630
800
1000

名 称（规格）
单位
数 量
数 量
数 量

人工
综合工日
工日
0.0179
0.0224
0.0258

材
滚轮架
大
只
0.0031
0.0035
0.0038

吊带

根
0.0011
0.0014
0.0018

料

其它材料费占材料费
%
1.0000
1.0000
1.0000

机
汽车起重机
8t
台班
0.0050

汽车起重机
12t
台班

0.0079
0.0090

载重汽车
5t
台班
0.0034
0.0055
0.0062

电动卷扬机单慢
5t
台班
0.0057
0.0086
0.0094

械

其它机械费占机械费
%
1.0000
1.0000
1.0000

4.穿越管道地面布设
工作内容：滑轮架摆放,钢管全线吊装就位。

单位：m
定 额 编 号
D1-4-8
D1-4-9
D1-4-10
D1-4-11
定 额 项 目
钢管公称直径（毫米以内）
200
300
500
600
名 称（规格）
单位
数 量
数 量
数 量
数 量
人工
综合工日
工日
0.0160
0.0170
0.0196
0.0205
材
滚轮架
小
只
0.0028
0.0032

滚轮架
中
只

0.0035
0.0036
吊带

根
0.0007
0.0008
0.0011
0.0013

料

其它材料费占材料费
%
1.0000
1.0000
1.0000
1.0000
机
汽车起重机
5t
台班
0.0040
0.0040

汽车起重机
8t
台班

0.0052
0.0057
载重汽车
5t
台班
0.0028
0.0030
0.0036
0.0040
挖掘机
1.0m3
台班
0.0025
0.0040
0.0052
0.0057

械

其它机械费占机械费
%
1.0000
1.0000
1.0000
1.0000

4.穿越管道地面布设
工作内容：滑轮架摆放,钢管全线吊装就位。

单位：m
定 额 编 号
D1-4-12
D1-4-13

定 额 项 目
钢管公称直径（毫米以内）
800
1000

名 称（规格）
单位
数 量
数 量

人工
综合工日
工日
0.0236
0.0271

材
滚轮架
大
只
0.0038
0.0040

吊带

根
0.0016
0.0019

料

其它材料费占材料费
%
1.0000
1.0000

机
汽车起重机
12t
台班
0.0086
0.0094

载重汽车
5t
台班
0.0059
0.0065

挖掘机
1.0m3
台班
0.0086
0.0094

械

其它机械费占机械费
%
1.0000
1.0000

5.充填式注浆
工作内容：安装注浆管，随主管入孔，配制泥浆，封堵洞口，边注浆边回拖，拆除注浆管，清理
等。
单位：m
定 额 编 号
D1-5-1
D1-5-2
D1-5-3
D1-5-4
定 额 项 目
Φ500
Φ600
Φ800
Φ1000
名 称（规格）
单位
数 量
数 量
数 量
数 量
人工
综合工日
工日
0.0119
0.0133
0.0162
0.0192
材
水

m3
0.1481
0.1712
0.2174
0.2625
普通硅酸盐水泥32.5级

t
0.0724
0.0836
0.1051
0.1275
磨细粉煤灰

t
0.1452
0.1679
0.2132
0.2575
注浆管

kg
0.1050
0.1050
0.1050
0.1050
料

其它材料费占材料费
%
1.0000
1.0000
1.0000
1.0000
机
泥浆泵
Ф50
台班
0.0015
0.0017
0.0022
0.0026
电动单级离心清水泵
Ф100
台班
0.0015
0.0017
0.0022
0.0026
灰浆搅拌机
400L
台班
0.0015
0.0017
0.0022
0.0026
液压注浆泵
HYB-50/50-1型
台班
0.0015
0.0017
0.0022
0.0026
电动卷扬机

台班
0.0015
0.0017
0.0022
0.0026
械

其它机械费占机械费
%
1.0000
1.0000
1.0000
1.0000

6.压密注浆
工作内容：钻孔，安插注浆管，配制泥浆，分段压密注浆，清理等。

单位：m3
定 额 编 号
D1-6-1
D1-6-2

定 额 项 目
机械钻孔
注浆

名 称（规格）
单位
数 量
数 量

人工
综合工日
工日
0.1200
0.4000

材
注浆管

kg
0.1050

磨细粉煤灰

t

0.0700

水玻璃

kg

0.8000

料

其它材料费占材料费

%
0.1000
0.1000

机
沉管设备

台班

0.0200

液压钻机
STE-1
台班
0.0200

灰浆搅拌机
200L
台班
0.0200

泥浆泵
Ф50
台班
0.0200

灰浆搅拌机
400L
台班

0.0400

械
液压注浆泵
HYB-50/50-1型
台班

0.0400

其它机械费占机械费

%
1.0000
1.0000

7.泥浆抽集
工作内容：定向钻施工过程中产生的多余泥浆抽吸。

单位：m3
定 额 编 号
D1-7-1
D1-7-2

定 额 项 目
DN600
/dn630以内
DN1000
/dn1000以内

名 称（规格）
单位
数 量
数 量

人工
综合工日
工日
0.0272
0.0332

机
泥浆泵
Ф50
台班
0.0086

泥浆泵
Ф100
台班

0.0105

械

第二章
定向钻进管线工程
1.聚乙烯管安装（热熔）
工作内容：场内搬运，切管，对口，热熔，下管，找坡找正，直管安装等。

单位：m
定 额 编 号
D2-1-1
D2-1-2
D2-1-3
D2-1-4
定 额 项 目
外 径 （毫 米 以 内）
560
630
800
1000
名 称（规格）
单位
数 量
数 量
数 量
数 量
人工
综合工日
工日
0.1981
0.2029
0.2212
0.2379
材
PE管

m
1.0200
1.0200
1.0200
1.0200
棉纱头(拆白)

kg
0.1814
0.2317
0.3521
0.4724
