图象问题
主讲教师：王老师 北京市物理高级教师
重难点易错点解析

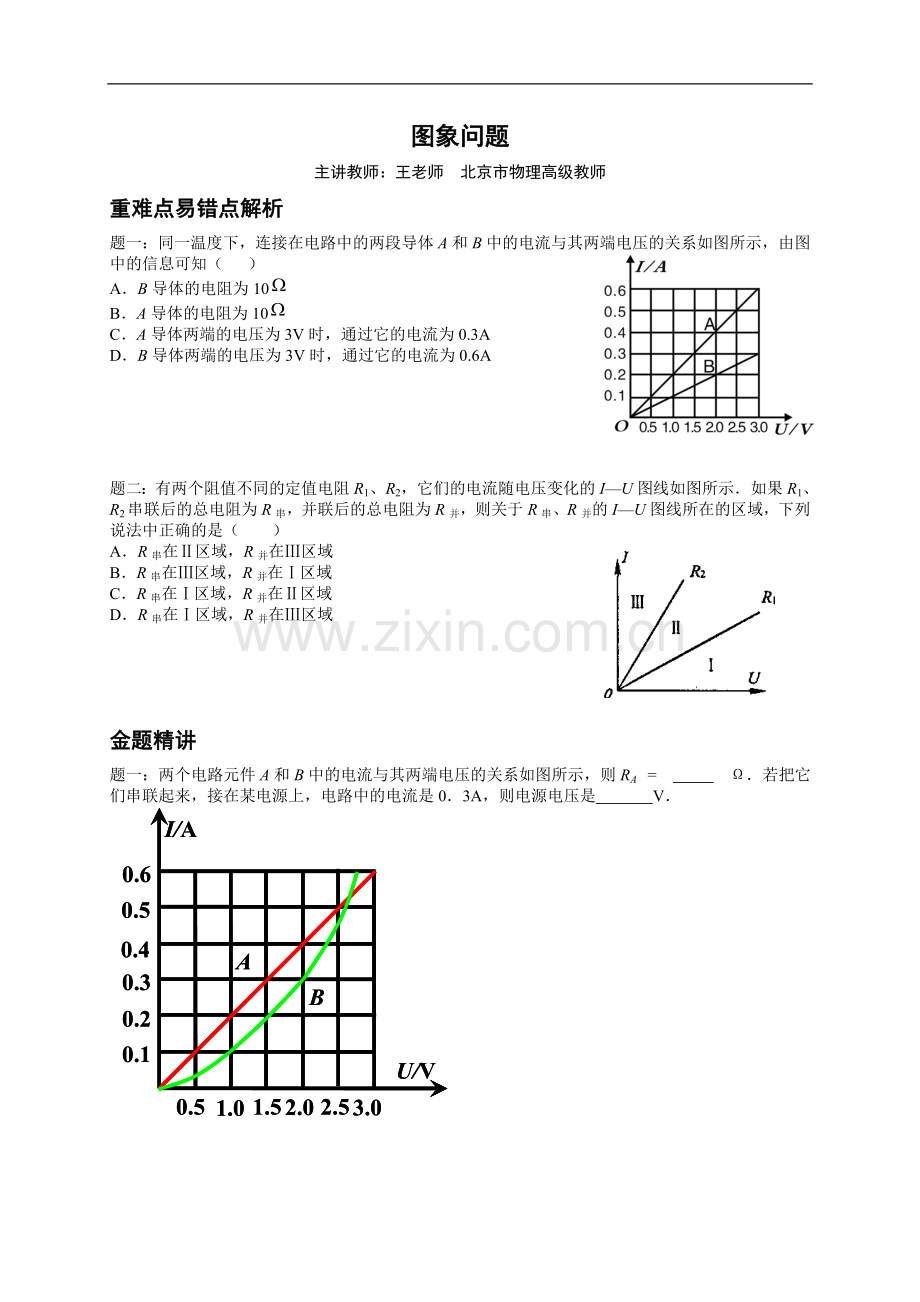

题一
：同一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中的信息可知（ ）
A．B导体的电阻为10
B．A导体的电阻为10
C．A导体两端的电压为3V时，通过它的电流为0.3A
D．B导体两端的电压为3V时，通过它的电流为0.6A

题二
：有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（ ）
A．R串在Ⅱ区域，R并在Ⅲ区域
B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并在Ⅱ区域
D．R串在Ⅰ区域，R并在Ⅲ区域

金题精讲

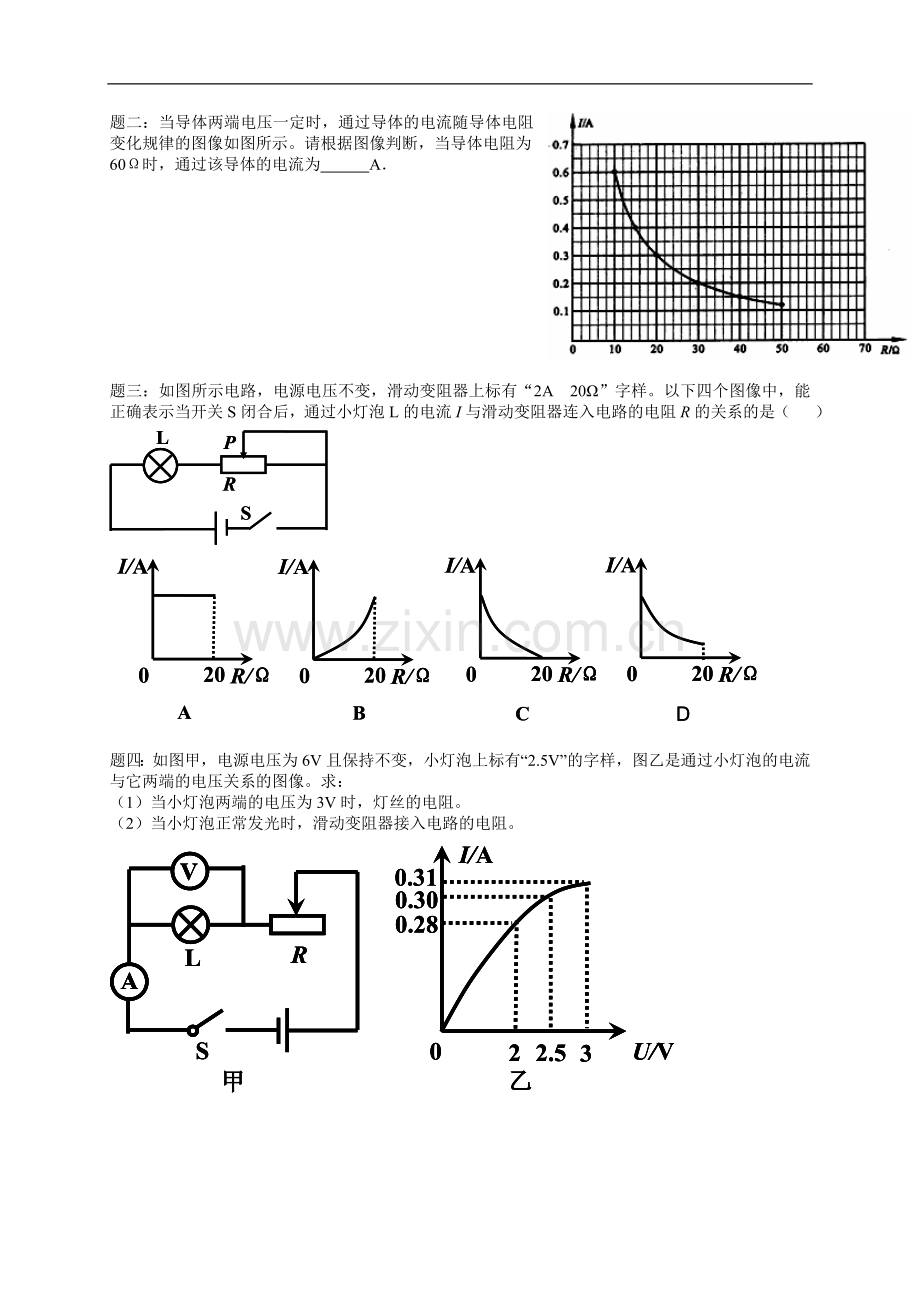

题一：两个电路元件A和B中的电流与其两端电压的关系如图所示，则RA　=　 　Ω．若把它们串联起来，接在某电源上，电路中的电流是0．3A，则电源电压是 V．

题二：当导体两端电压一定时，通过导体的电流随导体电阻变化规律的图像如图所示。请根据图像判断，当导体电阻为60Ω时，通过该导体的电流为　　　A．

题三：如图所示电路，电源电压不变，滑动变阻器上标有“2A 20Ω”字样。以下四个图像中，能正确表示当开关S闭合后，通过小灯泡L的电流I与滑动变阻器连入电路的电阻R的关系的是（ ）

题四：如图甲，电源电压为6V且保持不变，小灯泡上标有“2.5V”的字样，图乙是通过小灯泡的电流与它两端的电压关系的图像。求：
（1）当小灯泡两端的电压为3V时，灯丝的电阻。
（2）当小灯泡正常发光时，滑动变阻器接入电路的电阻。

思维拓展
题一：如图所示，闭合开关S，滑动变阻器取四个不同的阻值，可以得出电流表和电压表的四组对应的值。这四组对应的值在图乙的U－I坐标中分别用a、b、c、d四个点表示（坐标原点表示的电压值和电流值均为0）。由这四个点做出的U－I图象为一条直线，延长直线交纵轴（U轴）于E点，交横轴于F点，若电源电压为U0，定值电阻的阻值为R0，据此分析：
（1）E点表示的电流表、电压表的示数分别为________________、________________。电路处在________________状态。
（2）F点表示的电压表、电流表的示数分别为________________、________________。此时电路处在_______________状态。

U0
R0
U

ａ
E

ｂ
S
P

ｃ
A

ｄ
V

0

F
I

　　　　　　　图甲　　　　　　　　　　　　　　　　　　图乙

图象问题
讲义参考答案
重难点易错点解析
题一：B 题二：D

金题精讲
题一：5，3.5 题二：0.1
题三：D 题四：9.7安，11.7欧

思维拓展
题一：（1）0，U0，断路（2）0，U0/R0，通路（电压表被短路）
