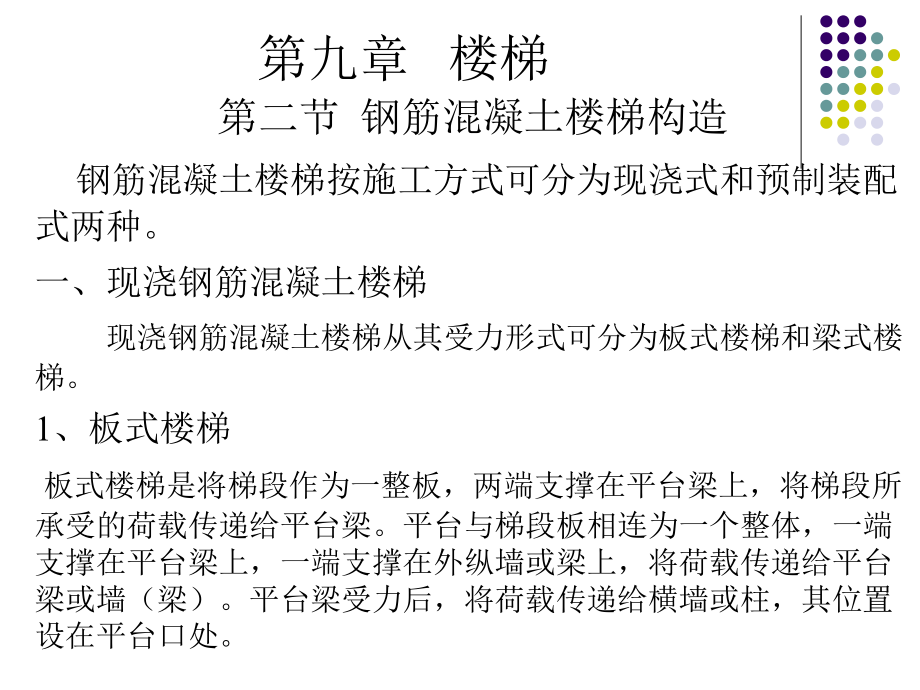

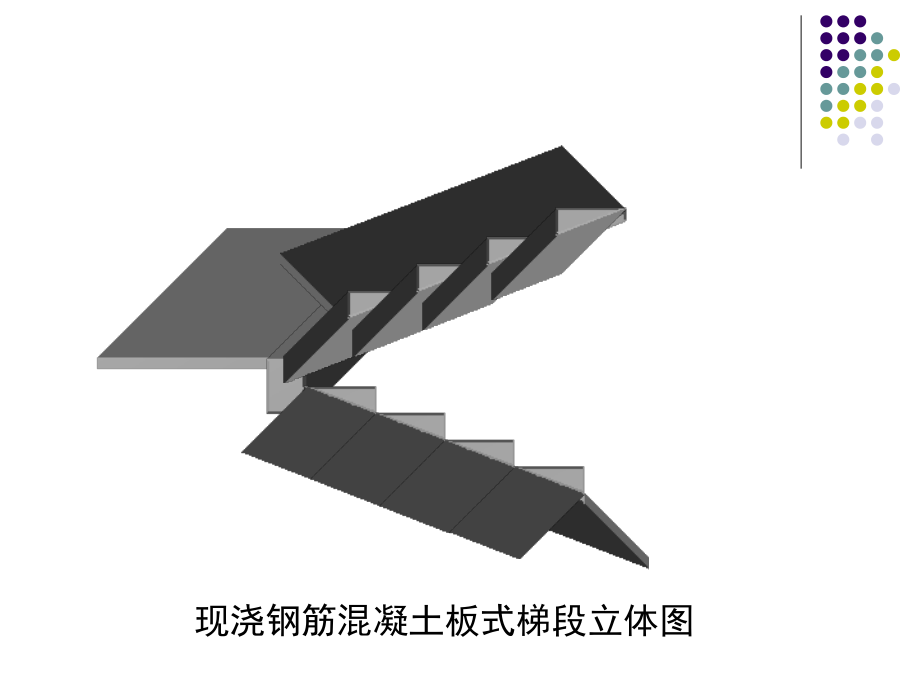

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第九章 楼梯,第二节 钢筋混凝土楼梯构造,钢筋混凝土楼梯按施工方式可分为现浇式和预制装配式两种。,一、现浇钢筋混凝土楼梯,现浇钢筋混凝土楼梯从其受力形式可分为板式楼梯和梁式楼梯。,1,、板式楼梯,板式楼梯是将梯段作为一整板，两端支撑在平台梁上，将梯段所承受的荷载传递给平台梁。平台与梯段板相连为一个整体，一端支撑在平台梁上，一端支撑在外纵墙或梁上，将荷载传递给平台梁或墙（梁）。平台梁受力后，将荷载传递给横墙或柱，其位置设在平台口处。,现浇钢筋混凝土板式梯段立体图,2,、梁式楼梯,当梯段较宽或楼梯负载较大时，采用板式梯段往往不经济，须增加梯段斜梁（简称梯梁）以承受板的荷载，并将荷载传给平台梁，这种梯段称梁式梯段。（,见图,）,梁板式梯段在结构布置上,主要有两种形式：,1,）双梁式：,梯梁在板下部的称,正梁式梯段,，将梯梁反向上面称,反梁式梯段,。（,见图,）,2,）单梁式：,是近年来公共建筑中采用较多的一种结构形式。这种楼梯的每个梯段由一根梯梁支承踏步。梯梁布置有两种方式：一种是,单梁悬臂式楼梯,，另一种是,单梁挑板式楼梯,。单梁楼梯受力复杂，梯梁不仅受弯，而且受扭。但这种楼梯外形轻巧、美观，常为建筑空间造型所采用（,见图,）。,二、预制装配式钢筋混凝土楼梯,由于构件尺度的不同，可分为：,*小型构件装配式,*中、大型构件装配式,1,、小型构件装配式,其特点是构件小而轻，易制作。但施工繁而慢。,构件组成：,踏步板,楼梯斜梁,平台梁,平台板,二、预制装配式钢筋混凝土楼梯,1,、小型构件装配式,预制踏步的构件断面形式，一般有三种：一字形、,L,形、三角形。,预制踏步的支撑结构一般有梁支撑、墙支撑以及砖墙悬挑三种。,1,）梁承式楼梯,荷载传递：,踏步板,楼梯斜梁,平台梁,墙或柱,基础,三角形踏步的支撑,三角形踏步的支撑,一字形踏步的支撑,L,形踏步的支撑,2,）墙承式楼梯,二、预制装配式钢筋混凝土楼梯,1,、小型构件装配式,2,、中型、大型构件装配式楼梯,中型构件装配式楼梯一般是以楼梯段和楼梯平台各做一个构件装配而成。,大型构件装配式楼梯,三、踏面、护栏、扶手构造,1,、踏面面层及防滑构造,2,、栏杆构造,3,、扶手构造,4,、楼梯起步和梯段转折处栏杆扶手处理,1,、踏面面层及防滑构造,楼梯踏步的踏面应光洁、耐磨，易于清扫。面层常采用水泥砂浆、水磨石等，亦可采用铺缸砖、贴油地毡或铺大理石板。前两种多用于一般工业与民用建筑中，后几种多用于有特殊要求或较高级的公共建筑中。,为防止行人在上下楼梯时滑跌，特别是水磨石面层以及其它表面光滑的面层，常在踏步近踏口处，用不同于面层的材料做出略高于踏面的防滑条；或用带有槽口的陶土块或金属板包住踏口。如果面层系采用水泥砂浆抹面，由于表面粗糙，可不做防滑条。,2,、栏杆构造,栏杆多采用方钢、圆钢、钢管或扁钢等材料，并可焊接或铆接一成各种图案，既起防护作用，又起装饰作用,3,、扶手构造,楼梯扶手按材料分有木扶手、金属扶手、塑料扶手等，以构造分有漏空栏杆扶手、栏板扶手和靠墙扶手等。,木扶手、塑料扶手藉木螺丝通过扁铁与漏空栏杆连接；金属扶手则通过焊接或螺钉连接；靠墙扶手则由预埋铁脚的扁钢藉木螺丝来固定。栏板上的扶手多采用抹水泥砂浆或水磨石粉面的处理方式。,4,、楼梯起步和梯段转折处栏杆扶手处理,第九章 楼梯,第四节 竖向通道无障碍的构造设计,竖向通道无障碍的构造设计，主要是解决残疾人的使用，特别是下肢残疾和视觉残疾的人。,一、坡道的坡度和宽度,1,、坡度不大于,1/12,，坡道最大高度为,750mm,，最大坡段水平长度为,9000mm,。,2,、为便于残疾人使用的轮椅顺利通过，室内坡道的最小宽度应不小于,900mm,，室外最小宽度应不小于,1500mm,。,二、楼梯形式及扶手栏杆,1,、楼梯形式及相关尺寸,应采用直行形式，不宜采用弧形梯段或在半平台上设置扇步。,坡度宜在,35,以下，梯面高不宜大于,170mm,，每步踏步应保持等高。,楼梯梯段宽度不宜小于,1200mm,。,二、楼梯形式及扶手栏杆,2,、踏步设计注意事项,应选用合理的构造形式及饰面材料，无直角凸沿，表面不滑，以防发生意外事故。,3,、楼梯、坡道扶手栏杆,楼梯、坡道应在两侧内设扶手，公共楼梯可设上下双层扶手，收头处，扶手应自其前缘向前伸出,300mm,以上，两个相临梯段的扶手应该连通，扶手末端应向下或伸向墙面，断面形式应便于抓握。,三、导盲块的设置,导盲块又称地面提示块，一般设置在有障碍物、需要转折、存在高差等场所，利用其表面上的特殊构造形式，向视力残疾者提供触感信息，提示该停步或需要改变行进方向等。,四、构件边缘处理,凡有临空处的构件边缘，都应向上翻起，这样可以防止拐杖或导盲棍等工具向外滑出，对轮椅也是一种制约。,第九章 楼梯,第五节 室外台阶、坡道构造,台阶尺度、,台阶面层、垫层,台阶构造示例,台阶变形、坡道表面防滑处理,台阶尺度台阶处于室外，踏步宽度比楼梯大一些。其踏步高（,h,）一般在,100,150mm,左右，踏步宽（,b,）在,300,400mm,左右。平台深度一般不应小于,1000mm,，平台需做,3,左右的排水坡度，以利雨水排除。见,台阶尺度图,坡道坡度一般取,1/61/12,左右。,台阶面层,台阶需慎重考虑防滑和抗风化问题。其面层材料应选择防滑和耐久的材料，如水泥石屑、斩假石（剁斧石）、天然石材、防滑地面砖等。,台阶垫层,其垫层作法与地面垫层作法类似。一般采用素土夯实后按台阶形状尺寸做,C10,混凝土垫层或砖、石垫层。严寒地区的台阶还需考虑地基土冻胀因素，可用含水率低的砂石垫层换土至冰冻线以下。,第九章 楼梯,第六节 电梯与自动扶梯,电梯类型,电梯组成,自动扶梯,电梯的类型,按使用性质分：客梯；货梯；消防电梯按电梯行驶速度分：高速电梯。速度大于,2m/s,。中速电梯。速度在,2 m/s,之内。低速电梯。运送食物电梯常用低速，速度在,1.5 m/s,以内。观光电梯：观光电梯是把竖向交通工具和登高流动观景相结合的电梯。,电梯的组成,（,电梯构造,）,电梯由下列几部分组成：,电梯井道：,顶层井道高度应大于或等于,4500mm,。,井道地坑：井道地坑在最底层平面标高下,1.4m,，作为轿厢下降时所需的缓冲器的安装空间；,电梯机房：,高度为,25003000mm,。,组成电梯的有关部件：,轿厢。,井壁导轨和导轨支架。,牵引轮及其钢支架、钢丝绳、平衡锤、轿厢开关门、检修起重吊钩等。,有关电器部件。,三、自动扶梯,自动扶梯的运行原理，是采取机电系统技术，由电动马达变速器以及安全制动器所组成的推动单元拖动两条环链，而每级踏板都与环链连接，通过轧轮的滚动，踏板便沿主构架中的轨道循环地运转，而在踏板上面的扶手带以相应速度与踏板同步运转。自动扶梯一般运输的垂直高度为,0,20m,，速度则由每秒,0.45,0.75m,。常用速度为,0.5m/s,。自动扶梯的理论载客量为,4000,13500,人次,/h,。自动扶梯的常用坡度为,30,度、,35,度。,本单元着重讲述了楼梯、竖向通道无障碍构造设计、室外台阶与坡道、电梯与自动扶梯四部分内容。楼梯部分除有关设计内容外，重点讲了钢筋混凝土楼梯的构造。,1,、楼梯是建筑物中重要的部件，由梯段、平台和栏杆所构成。常见的楼梯平面形式有直跑梯、双跑梯、多跑梯、交叉梯、剪刀梯等。,2,、楼梯段和平台的宽度应按人流股数确定，且应保证人流和货物的顺利通行。梯段应根据建筑物的使用性质和层高确定其坡度。,3,、楼梯的通行净高在平台部位应大于,2,米；在梯段部位应大于,2.2,米。在平台下设出入口，当净高不足,2,米时，可采用长短跑或利用室内外地面高差等办法予以解决。,4,、现浇,钢筋混凝土楼梯可分为板式梯段、梁板式梯段。,5,、中、小型预制装配式钢筋混凝土楼梯可分为梁承式、墙承式和墙悬臂式几种。梁承式梯段又分为梁板式梯段和板式梯段。,5,、室外台阶与坡道其平面布置形式有单面踏步式、三面踏步式、坡道式和踏步、坡道结合式之分。构造方式又依其所采用材料而异。,6,、电梯是高层建筑的主要交通工具。由机房、电梯井道、地坑及运载设备等部分构成。,小 节,
