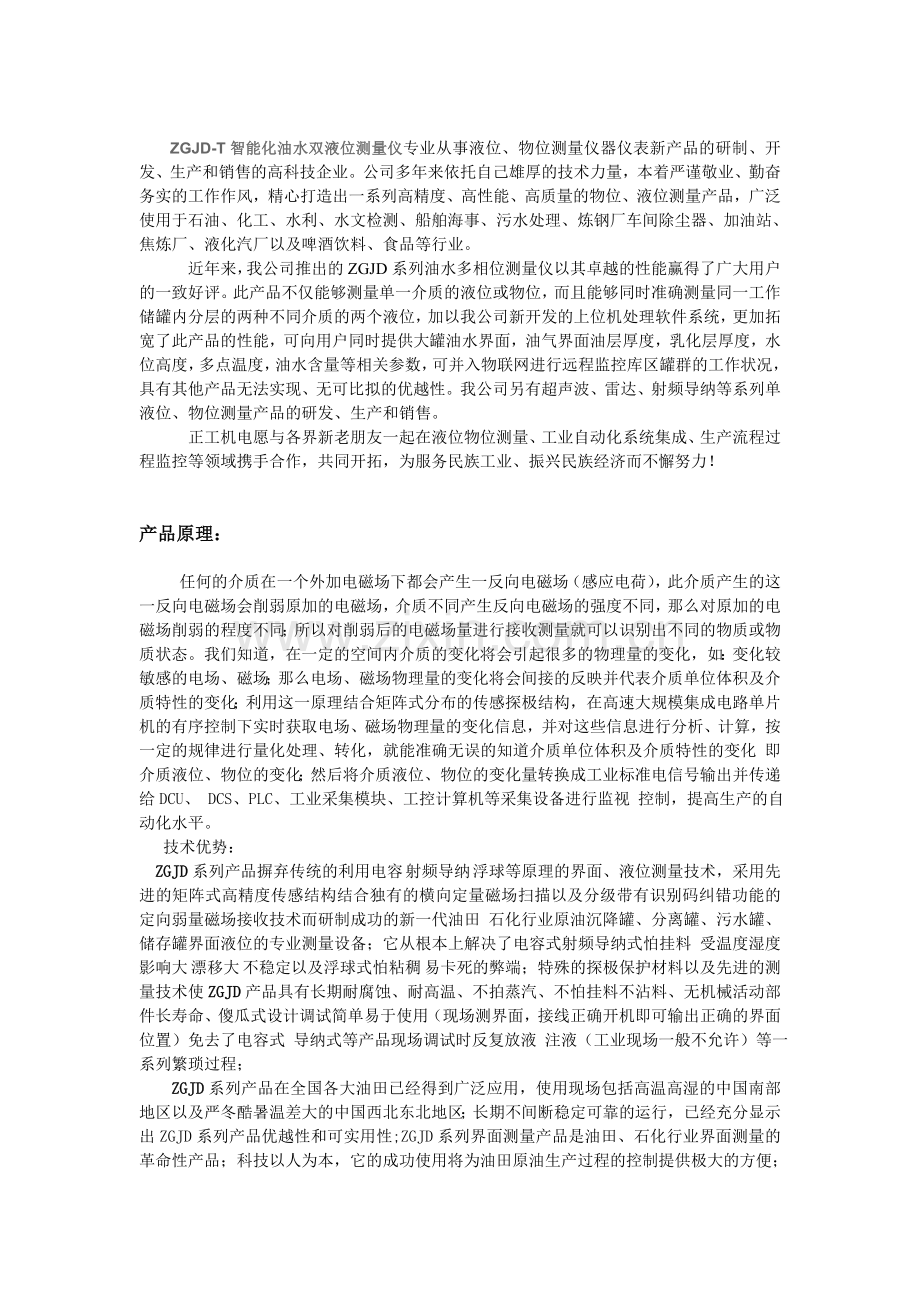

ZGJD-T智能化油水双液位测量仪专业从事液位、物位测量仪器仪表新产品的研制、开发、生产和销售的高科技企业。公司多年来依托自己雄厚的技术力量，本着严谨敬业、勤奋务实的工作作风，精心打造出一系列高精度、高性能、高质量的物位、液位测量产品，广泛使用于石油、化工、水利、水文检测、船舶海事、污水处理、炼钢厂车间除尘器、加油站、焦炼厂、液化汽厂以及啤酒饮料、食品等行业。
近年来，我公司推出的ZGJD系列油水多相位测量仪以其卓越的性能赢得了广大用户的一致好评。此产品不仅能够测量单一介质的液位或物位，而且能够同时准确测量同一工作储罐内分层的两种不同介质的两个液位，加以我公司新开发的上位机处理软件系统，更加拓宽了此产品的性能，可向用户同时提供大罐油水界面，油气界面油层厚度，乳化层厚度，水位高度，多点温度，油水含量等相关参数，可并入物联网进行远程监控库区罐群的工作状况，具有其他产品无法实现、无可比拟的优越性。我公司另有超声波、雷达、射频导纳等系列单液位、物位测量产品的研发、生产和销售。
正工机电愿与各界新老朋友一起在液位物位测量、工业自动化系统集成、生产流程过程监控等领域携手合作，共同开拓，为服务民族工业、振兴民族经济而不懈努力！

产品原理：

任何的介质在一个外加电磁场下都会产生一反向电磁场（感应电荷），此介质产生的这一反向电磁场会削弱原加的电磁场，介质不同产生反向电磁场的强度不同，那么对原加的电磁场削弱的程度不同；所以对削弱后的电磁场量进行接收测量就可以识别出不同的物质或物质状态。我们知道，在一定的空间内介质的变化将会引起很多的物理量的变化，如：变化较敏感的电场、磁场；那么电场、磁场物理量的变化将会间接的反映并代表介质单位体积及介质特性的变化；利用这一原理结合矩阵式分布的传感探极结构，在高速大规模集成电路单片机的有序控制下实时获取电场、磁场物理量的变化信息，并对这些信息进行分析、计算，按一定的规律进行量化处理、转化，就能准确无误的知道介质单位体积及介质特性的变化 即介质液位、物位的变化；然后将介质液位、物位的变化量转换成工业标准电信号输出并传递给DCU、 DCS、PLC、工业采集模块、工控计算机等采集设备进行监视 控制，提高生产的自动化水平。
技术优势：
ZGJD系列产品摒弃传统的利用电容 射频导纳 浮球等原理的界面、液位测量技术，采用先进的矩阵式高精度传感结构结合独有的横向定量磁场扫描以及分级带有识别码纠错功能的定向弱量磁场接收技术而研制成功的新一代油田 石化行业原油沉降罐、分离罐、污水罐、储存罐界面液位的专业测量设备；它从根本上解决了电容式射频导纳式怕挂料 受温度湿度影响大 漂移大 不稳定以及浮球式怕粘稠 易卡死的弊端；特殊的探极保护材料以及先进的测量技术使ZGJD产品具有长期耐腐蚀、耐高温、不拍蒸汽、不怕挂料不沾料、无机械活动部件长寿命、傻瓜式设计调试简单易于使用（现场测界面，接线正确开机即可输出正确的界面位置）免去了电容式 导纳式等产品现场调试时反复放液 注液（工业现场一般不允许）等一系列繁琐过程；
ZGJD系列产品在全国各大油田已经得到广泛应用，使用现场包括高温高湿的中国南部地区以及严冬酷暑温差大的中国西北东北地区；长期不间断稳定可靠的运行，已经充分显示出ZGJD系列产品优越性和可实用性;ZGJD系列界面测量产品是油田、石化行业界面测量的革命性产品；科技以人为本，它的成功使用将为油田原油生产过程的控制提供极大的方便；告别天天爬大罐 “人工捞尺”的时代，油田工人师傅不必再在恶劣的天气状况下冒着生命危险每天昼夜必做的几班次的爬大罐捞尺子做记录，值班室内即可清楚了解罐内界面状况，从而更加有目的进行控制开阀放液、进液，不再是凭经验反复而为之；它的使用不仅降低了工人的劳动强度，节约了能源而且还极大的提高了储罐的使用效能和生产效率。
产品介绍：

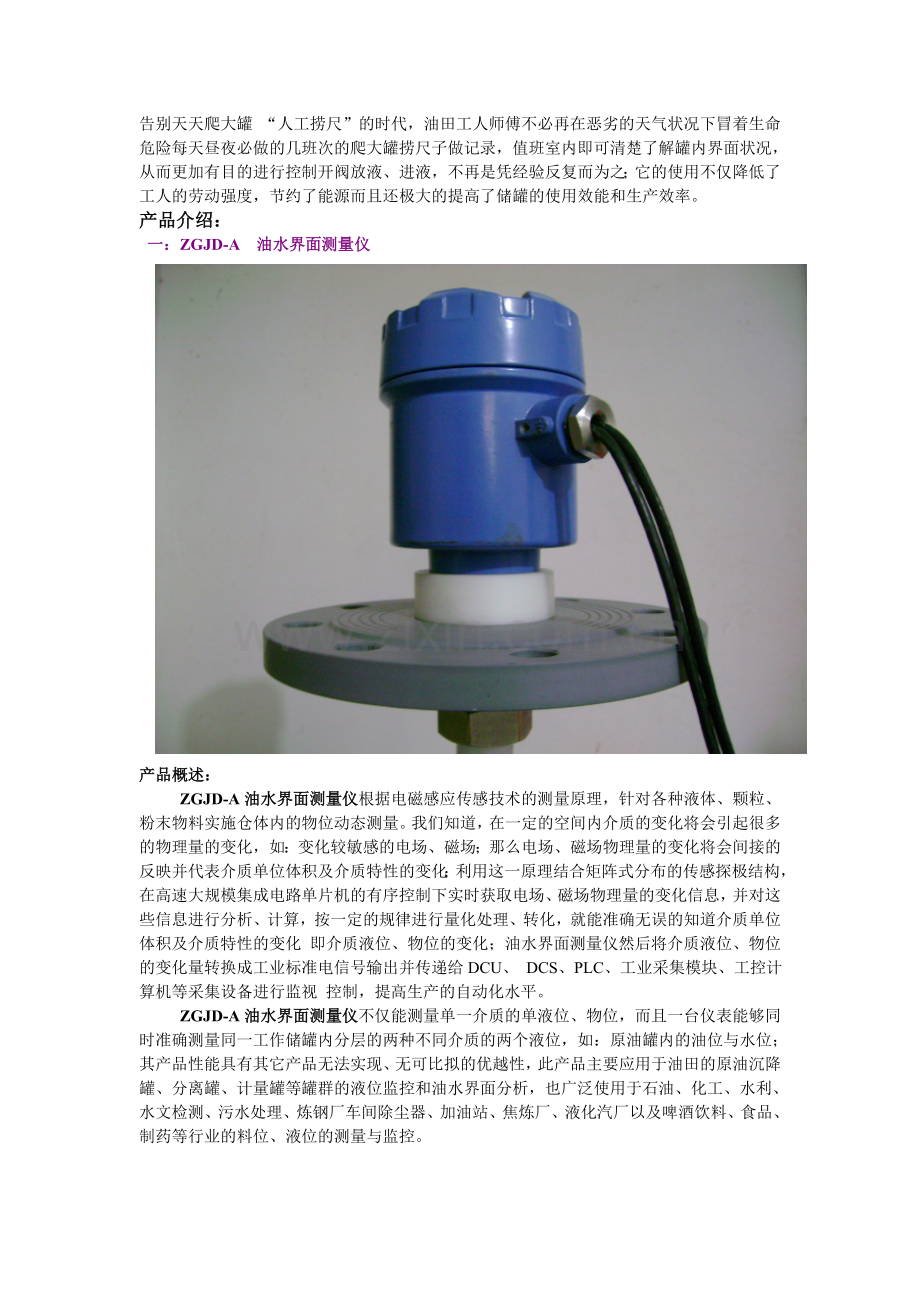

一：ZGJD-A 油水界面测量仪

产品概述：
ZGJD-A油水界面测量仪根据电磁感应传感技术的测量原理，针对各种液体、颗粒、粉末物料实施仓体内的物位动态测量。我们知道，在一定的空间内介质的变化将会引起很多的物理量的变化，如：变化较敏感的电场、磁场；那么电场、磁场物理量的变化将会间接的反映并代表介质单位体积及介质特性的变化；利用这一原理结合矩阵式分布的传感探极结构，在高速大规模集成电路单片机的有序控制下实时获取电场、磁场物理量的变化信息，并对这些信息进行分析、计算，按一定的规律进行量化处理、转化，就能准确无误的知道介质单位体积及介质特性的变化 即介质液位、物位的变化；油水界面测量仪然后将介质液位、物位的变化量转换成工业标准电信号输出并传递给DCU、 DCS、PLC、工业采集模块、工控计算机等采集设备进行监视 控制，提高生产的自动化水平。
ZGJD-A油水界面测量仪不仅能测量单一介质的单液位、物位，而且一台仪表能够同时准确测量同一工作储罐内分层的两种不同介质的两个液位，如：原油罐内的油位与水位；其产品性能具有其它产品无法实现、无可比拟的优越性，此产品主要应用于油田的原油沉降罐、分离罐、计量罐等罐群的液位监控和油水界面分析，也广泛使用于石油、化工、水利、水文检测、污水处理、炼钢厂车间除尘器、加油站、焦炼厂、液化汽厂以及啤酒饮料、食品、制药等行业的料位、液位的测量与监控。

ZGJD-A油水界面测量仪摒弃传统的利用电容 射频导纳 浮球等原理的界面、液位测量技术，采用先进的矩阵式高精度传感结构结合独有的横向定量磁场扫描以及分级带有识别码纠错功能的定向弱量磁场接收技术而研制成功的新一代油田 石化行业原油沉降罐、分离罐、污水罐、储存罐界面液位的专业测量设备；它从根本上解决了电容式射频导纳式怕挂料 受温度湿度影响大 漂移大 不稳定以及浮球式怕粘稠 易卡死的弊端；特殊的探极保护材料以及先进的测量技术使ZGJD系列产品具有长期耐腐蚀、耐高温、不拍蒸汽、不怕挂料不沾料、无机械活动部件长寿命、傻瓜式设计调试简单易于使用（现场测界面，接线正确开机即可输出正确的界面位置）免去了电容式 导纳式等产品现场调试时反复放液 注液（工业现场一般不允许）等一系列繁琐过程。
主要特性：
耐高温、低温；
耐腐蚀；
耐磨损；
耐高压；
抗粉尘、不怕蒸汽；
不怕堵塞；
以人为本，绿色环保，无辐射；
可带料安装，无需停车；
可带料调试，无需停车放空、放满，方便快捷；
无机械滑动部分，无卡死现象发生；
防雷击，抗干扰能力强；
防爆设计，可用于易燃易爆场所；
智能化实时自校正，测量准确、稳定、可靠；
使用寿命长，经久耐用免维护之烦恼，提高工程质量，增加生产效率

技术参数：
测量范围    0～20m（大于20米需定制）
  输出      单、双路4～20mA
最大负载      750Ω
供电电压       DC18～30v
最大电能消耗    3W（125mA，DC24v）
精度 0.05 mA
测量误差       量程的  0.5％
环境温度      －30～80 ℃（更高温度需定制）
相对湿度      100％
防护等级      IP65
防腐         强酸、强碱等强腐蚀液体、固体（订货时说明）
测量液面      单液面、双液面（可根据客户需求定制多界面）
设计材料：
  外壳       铸铝
 传感器     聚四氟乙烯
电缆入口      1个
工艺连接：
螺纹      外直管螺纹G2 ¼
  法兰      通用型（选配）
其他      用户提供的安装支架
显示和控制：
  界面      2 x 8 LCD
操作设置    可视按键设置
防爆标志： ExiaⅡBT4
************************************************************
二：ZGJD-T智能化油水双液位测量仪
油水界面测量仪，油水液位测量仪，液位仪表，液位计，液位变送器,油层厚度测量，油水多相位检测仪，油田罐群监控，油水双液位测量仪，油水分析仪器，多功能油水分析仪，

产品概述：
ZGJD-T智能化油水双液位测量仪不仅能测量单一介质的单液位、物位，而且能够同时准确测量同一工作储罐内分层的两种不同介质的两个液位，如：原油罐内的油位与水位； 其产品性能具有其它产品无法实现、无可比拟的优越性，此产品主要应用于油田的原油沉降罐、分离罐、计量罐等罐群的液位监控和油水界面分析，也广泛使用于石油、化工、水利、水文检测、污水处理、炼钢厂车间除尘器、加油站、焦炼厂、液化汽厂以及啤酒饮料、食品、制药等行业的料位、液位的测量与监控。
ZGJD-T智能化油水双液位测量仪摒弃传统的利用电容 射频导纳 浮球等原理的界面、液位测量技术，采用先进的矩阵式高精度传感结构结合独有的横向定量磁场扫描以及分级带有识别码纠错功能的定向弱量磁场接收技术而研制成功的新一代油田 石化行业原油沉降罐、分离罐、污水罐、储存罐界面液位的专业测量设备；它从根本上解决了电容式射频导纳式怕挂料 受温度湿度影响大 漂移大 不稳定以及浮球式怕粘稠 易卡死的弊端；特殊的探极保护材料以及先进的测量技术使ZGJD系列产品具有长期耐腐蚀、耐高温、不拍蒸汽、不怕挂料不沾料、无机械活动部件长寿命、傻瓜式设计调试简单易于使用（现场测界面，接线正确开机即可输出正确的界面位置）免去了电容式 导纳式等产品现场调试时反复放液 注液（工业现场一般不允许）等一系列繁琐过程。
ZGJD-T智能化油水双液位测量仪根据电磁感应传感技术的测量原理，针对各种液体、颗粒、粉末物料实施仓体内的物位动态测量。我们知道，在一定的空间内介质的变化将会引起很多的物理量的变化，如：变化较敏感的电场、磁场；那么电场、磁场物理量的变化将会间接的反映并代表介质单位体积及介质特性的变化；利用这一原理结合矩阵式分布的传感探极结构，在高速大规模集成电路单片机的有序控制下实时获取电场、磁场物理量的变化信息，并对这些信息进行分析、计算，按一定的规律进行量化处理、转化，就能准确无误的知道介质单位体积及介质特性的变化即介质液位、物位的变化；然后将介质液位、物位的变化量转换成工业标准电信号输出并传递给DCU、 DCS、PLC、工业采集模块、工控计算机等采集设备进行监视 控制，提高生产的自动化水平。

 主要特性：
     各种恶劣工业现场环境下使用游刃有余，众多优点集于一身，多参数一体化测量（一台产品能同时测量两个液位，如果配合上位机软件可同时提供储罐内油层厚度，水位高度，油水含量，乳化层厚度，多点温度，原油体积重量，油下水体积重量，当日产量报表及月产量、年度产量报表，温度曲线，油水含量曲线等）；
耐高温、低温；
耐腐蚀；
耐磨损；
耐高压；
抗粉尘、不怕蒸汽；
不怕堵塞；
以人为本，绿色环保，无辐射；
可带料安装，无需停车；
可带料调试，无需停车放空、放满，方便快捷；
无机械滑动部分，无卡死现象发生；
防雷击，抗干扰能力强；
防爆设计，可用于易燃易爆场所；
智能化实时自校正，测量准确、稳定、可靠；
使用寿命长，经久耐用免维护之烦恼，提高工程质量，增加生产效率
技术参数：
输入测量范围   0～20m（大于20米需定制）
 输出          双路4～20mA
 精度          0.05mA
 最大负载       750Ω
供电     24vDC
供电电压        DC18～30v
最大电能消耗    3W（125mA，DC24v）
精度 量程的  0.5％
压力范围     根据客户需求定制
环境条件：
位置          室内/室外（需加防雨罩）
环境温度      －30～80 ℃（更高温度需定制）
相对湿度      100％
 防护等级     IP65
 防腐         强酸、强碱等强腐蚀液体、固体（订货时说明）
 测量液面      单液面、双液面（可根据客户需求定制多界面）
 设计材料：
 -外壳       铸铝
 -传感器     聚四氟乙烯
 电缆入口      1个

工艺连接：
 - 螺纹      外直管螺纹G2 ¼
 - 法兰      通用型（选配）
 - 其他       用户提供的安装支架
 显示和控制：
  ·界面       2 x 8 LCD
  ·操作设置    可视按键设置
防爆标志： ExiaⅡBT4
*************************************************************

三：ZGJD-M系列网络型原油多参数多功能测量仪
油水界面测量仪，油水液位测量仪，液位仪表，液位计，液位变送器,油层厚度测量，油水多相位检测仪，油田罐群监控，油水双液位测量仪，油水分析仪器，多功能油水分析仪，

ZGJD-M网络型原油多参数多功能测量仪
产品概述：
ZGJD-M系列网络型原油多参数多功能测量仪采用485通讯方式，结合主计算机软件控制系统控制多台ZGJD系列产品，并对油田的分离罐、沉降罐、污水罐等同一工作储罐内的油位、水位、乳化层、多点温度一起进行测量，主计算机结合ZGJD系列产品上传的数据同时测算出含水量、水液量、油液量、总液量等等数据并绘制出整个罐内含水量曲线、温度曲线；各项参数一目了然同时呈现在油田工作人员面前，使工人对工作罐内的油水各项数据有着实时全面详细了解，极大的方便了油田工人对其生产的管理和控制，不仅提高了生产效率，降低了工人的劳动强度同时还节约能源，做到简练、节约、节能、科学、高效、人性化的特点；ZGJD-M具备网络化功能，在一台中心计算机的控制下可以对油田的罐实现群集化 集中化 信息化的管理和控制，实现对每一个罐的情况，足不出室了然于心；促进原油的生产 管理更加的合理化、科学化、人性化；其产品性能具有其它产品无法实现、无可比拟的优越性，有着极高的性价比，是目前其它投入式液位、超声波、雷达、电容式、射频导纳、光纤、浮球、翻板、核子辐射等液位测量产品的理想替代品。广泛使用于石油、化工；其它水利、水文检测、污水处理、炼钢厂车间除尘器、加油站、焦炼厂、液化汽厂以及啤酒饮料、食品、制药等行业。
我们知道，在一定的空间内介质的变化将会引起很多的物理量的变化，如：变化较敏感的电场、磁场；那么电场、磁场物理量的变化将会间接的反映并代表介质单位体积及介质特性的变化；利用这一原理结合矩阵式分布的传感探极结构，在高速大规模集成电路单片机的有序控制下实时获取电场、磁场物理量的变化信息，并对这些信息进行分析、计算，按一定的规律进行归一化量化处理、转化，就能准确无误的知道介质单位体积及介质特性的变化，将这些代表油水实际状态的数据通过通讯上传至中心计算机，中心计算机对这些数据进行归类处理计算，按一定的规律，就可以求得任何想得到的罐内数据信息；自然计算机就容易实现其它任何的监视 控制，极大的提高生产的自动化水平。
主要特性：
适用各种恶劣工业现场环境下，众多优点集于一身：
● 以一胜多，多位一体化测量（一台产品能同时测量多个参数）；
● 耐高温、低温(探极：-40～150℃)；
● 耐腐蚀；
● 抗粉尘、不怕蒸汽；
● 不怕堵塞；
● 以人为本，绿色环保，无辐射；
● 可带料安装，无需停车；
● 可带料调试，无需停车放空、放满，方便快捷；
● 无机械滑动部分，无卡死现象发生；
● 防雷击，抗干扰能力强；
● 防爆设计，可用于易燃易爆场所；
● 智能化实时自校正，测量准确、稳定、可靠；
● 使用寿命长，经久耐用免维护之烦恼，提高工程质量，增加生产效率
 技术参数：
测量范围   0～20m（大于20米需定制）
 输出          485通讯
精度           0.05mA
最大负载      750Ω
供电电压        DC18～30v
最大电能消耗    3W（125mA，DC24v）
精度测量误差        量程的  0.5％
压力范围     根据客户需求定制
环境条件:
位置          室内/室外（需加防雨罩）
环境温度      －30～80 ℃（更高温度需定制）
相对湿度      100％
 防护等级     IP65
 防腐         强酸、强碱等强腐蚀液体、固体（订货时说明）
 测量液面      单液面、双液面（可根据客户需求定制多界面）
 设计材料:
 -外壳       铸铝
 -传感器     聚四氟乙烯
 电缆入口      1个
  工艺连接:
螺纹      外直管螺纹G2 ¼
法兰      通用型（选配）
其他       用户提供的安装支架
 显示和控制:
 界面       2 x 8 LCD
操作设置    可视按键设置
防爆标志 ExiaⅡBT4
********************************

************************************************************
四：ZGJD-G油田罐群监控仪
油水界面测量仪，油水液位测量仪，液位仪表，液位计，液位变送器,油层厚度测量，油水多相位检测仪，油田罐群监控，油水双液位测量仪，油水分析仪器，多功能油水分析仪，

ZGJD系列油水界面检测，油水双液位测量，油田盘库，油水含量分析，油田罐群监控等产品是我们专业研发，独家采用电磁感应能级变量的检测技术，智能数字信号调理技术，我们生产的ZGJD系列变送器是目前最先进的含水分析和物位测量仪表,多年来我们用领先的测量技术服务于油田、化工企业，为遍布各地的用户解决了很多疑难界位、液位的测量问题，完全满足了工业生产中对介质含水分析和液体的液面、油水界面的测量要求。先进的测量技术保证了ZGJD系列仪表在液面、界面测量和油水分析领域的始终领先。
ZGJD产品摒弃传统的利用电容 射频导纳 浮球等原理的界面、液位测量技术，采用先进的矩阵式高精度传感结构结合独有的横向定量磁场扫描以及分级带有识别码纠错功能的定向弱量磁场接收技术而研制成功的新一代油田 石化行业原油沉降罐、分离罐、污水罐、储存罐界面液位的专业测量设备；它从根本上解决了电容式射频导纳式怕挂料 受温度湿度影响大 漂移大 不稳定以及浮球式怕粘稠 易卡死的弊端；ZGJD产品在全国各大油田已经得到广泛应用，使用现场包括高温高湿的中国南部地区以及严冬酷暑温差大的中国西北东北地区；长期不间断稳定可靠的运行，已经充分显示出ZGJD系列产品优越性和可实用性; ZGJD系列界面测量产品是油田、石化行业界面测量的革命性产品。
ZGJD系列产品具备网络化功能，在一台中心计算机的控制下可以对油田的罐实现群集化 集中化 信息化的管理和控制，实现对每一个罐的情况，足不出室了然于心；促进原油的生产 管理更加的合理化、科学化、人性化；其产品性能具有其它产品无法实现、无可比拟的优越性，有着极高的性价比，是目前其它投入式液位、超声波、雷达、电容式、射频导纳、光纤、浮球、翻板、核子辐射等液位测量产品的理想替代品。广泛使用于石油、化工；其它水利、水文检测、污水处理、炼钢厂车间除尘器、加油站、焦炼厂、液化汽厂以及啤酒饮料、食品、制药等行业。
公司以科技以人为本，产品的成功使油田原油生产过程的控制提供极大的方便；告别天天爬大罐 “人工捞尺”的时代，油田工人师傅不必再在恶劣的天气状况下冒着生命危险每天昼夜必做的几班次的爬大罐捞尺子做记录，值班室内即可清楚了解罐内界面状况，从而更加有目的进行控制开阀放液、进液，不再是凭经验反复而为之；它的使用不仅降低了工人的劳动强度，节约了能源而且还极大的提高了储罐的使用效能和生产效率。
技术参数：
测量范围   0～20m（大于20米需定制）
 输出          4～20mA/485通讯
 精度           0.05mA
 最大负载      24vDC  750Ω
供电电压        DC18～30v
最大电能消耗    3W（125mA，DC24v）
设计材料:
  外壳       铸铝
  传感器     聚四氟乙烯
 电缆入口      1个
 工艺连接:
  螺纹      外直管螺纹G2 ¼
  法兰      通用型（选配）
  其他       用户提供的安装支架
显示和控制:
  界面       2 x 8 LCD
 操作设置    可视按键设置
防爆标志 ExiaⅡBT4

雷达物位计，智能雷达物位计，导波雷达物位计，雷达物位变送器，超声波物位计，超声波液位计，防爆物位计
五：ZGJD-E6000系列雷达物位测量仪

· ZGH-E6000系列雷达物位测量仪是根据雷达脉冲原理所研制的，是目前最为先进的料位、液位测量仪表之一，测量距离最大可达45米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，以其高精准度、高稳定性的特点和优势，被广泛应用于石油、化工、水利、水文检测、污水处理、加油站、焦炼厂、液化汽厂以及啤酒饮料、食品、制药等行业的料位、液位的测量与监控。 输出4-20mA模拟信号。
· （1）采用先进的非接触式测量
· （2）采用极其稳定的材料制造
· （3）测量液体、固体介质的物位
· （4）可以测量所有介电常数＞1.8的介质
· （5）测量范围0-20m(可以扩展到75米)
· （6）采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
· （7）4-20mA输出或数字型信号输出
· （8）分辨率±1mm
· （9）不受噪音、蒸汽、粉尘、真空等工况影响
· （10）不受介质密度、粘稠度和温度的变化的影响
· （11）过程压力可达40bar
· （12）过程温度可达250℃
· 测量原理
· 雷达液位计采用发射—反射—接收的工作模式。雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：
· 　　D=CT/2
· 　　式中 D——雷达液位计到液面的距离
· 　　C——光速
· 　　T——电磁波运行时间 　　
· 高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。一种特殊的时间延伸方法可以确保稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。
· 天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比： D=C×T/2 （其中C为光速）因空罐的距离E已知， 则物位L为： L=E-D通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
· 在实际运用中，雷达液位计有两种方式即调频连续波式和脉冲波式。采用调频连续波技术的液位计，功耗大，须采用四线制，电子电路复杂。而采用雷达脉冲波技术的液位计，功耗低，可用二线制的24V DC供电，容易实现本质安全，精确度高，适用范围更广。
· 技术指标
· 应用：液体、固体颗粒
· 测量范围：0-60米
· 过程连接：螺纹、法兰
· 过程温度：-40-250℃
· 过程压力：-1.0-20bar
· 精 度：±1mm
· 频率范围：8-26G
· 防爆/防护等级ExiaIICT6/IP67
· 信 号 输 出4…20mA/HART(两线)
· ZGH-E6000选型
· 防爆
· P 标准型(非防爆) 电流信号输出(4-20mA)HART协议
· 本安型(ExiaⅡCT6)电流信号输出(4-20mA)HART协议
· D 本安型＋隔爆型(Exd ia ⅡC T6)
· 电流信号输出(4-20mA)HART协议
· 天线型式/材料/过程温度
· SP 塑料棒/PP/-40…100℃
· SF 塑料棒/PTFE/-40…120℃
· 过程连接
· G 螺纹 G1½A
· N 螺纹 1½NPT
· A 不锈钢法兰 DN50 PN16C型
· B 不锈钢法兰 DN80 PN16C型
· C 不锈钢法兰 DN100 PN16C型
· D 不锈钢法兰 DN150 PN16C型
· E 不锈钢法兰 DN200 PN16C型
· F 不锈钢法兰 DN250 PN16C型
· 容器接管长度
· A 50mm
· B 100mm
· C 200mm

六：ZGJD-G 485安全栅
关键词：安全栅，485安全栅，安全隔离器，防爆隔离模块

ZGJD-G 485安全栅 可以从安全区向危险区提供隔离的直流24V电源供给二线制、三线制、四线制变送器或传感器，并将危险区的电流或电压信号隔离传输到安全区。 RS485安全栅信号转换隔离器接收现场的线性电压/电流信号，经过隔离，变换为用户指定的线性信号，输出给DCS或其他二次仪表。RS485安全栅信号隔离能有效地抑制各种干扰。本隔离器输入端带有防雷功能，可有效抵御雷击和浪涌。
RS485安全栅技术指标
●通道数：2 (一入一出，一入二出，二入二出)
●电 源：24VDC±10%(约3W 24V供电20mA时)。
●RS485安全栅使用匹配：被安装在安全区，可与具有IIA、IIB、IIC等级的本安仪表相连。
●配 电：双通道输出电流20mA时>16V，配电回路开路时最大配电电压可达27VDC。
●输入信号：4～20mADC或1-5VDC(订货时指定)。
●RS485安全栅输出信号：4～20mADC或1-5VDC(订货时指定)
●负载能力：4～20mADC≡RL≤350Ω，1-5V≡RL>10KΩ。
●精 度：0.25%F.S。
●温 漂：0.01%F.S/℃。
●RS485安全栅隔离电压：250VAC。
●认证参数：Um=242V,Uo=28V,Io=180 mA,Lo=2mH,Co=0.083uf
●使用环境：-5～+60℃，0～90%RH无结露，周围空气不含对铬、镍、银镀层腐蚀性的介质。
●重 量：约150g
●RS485安全栅适应现场设备：二线制、三线制、四线制(双路)4～20 mA信号输出的传感器或变送器。
●RS485安全栅安装方式：采用35mm标准DIN导轨安装。
●外形尺寸：厚×高×深=22.5×99×114.5(mm)

ZGJD-D 系列超声波液位计 超声波液位计，超声波液位变送器，超声波传感器

ZGJD-D 系列超声波液位计采用德国原装进口传感器，超声波液位计电路上采用了先进的微处理技术以及较强的回波信号接收解析技术，使本产品具有优良的稳定性、耐高低温性和耐腐蚀性；其性能可与进口产品相媲美，具有极其高的性价比，是适合国内市场的性能优良 价位低廉的非接触液位测量产品 。超声波液位计为非接触测量仪表，有很强的抗干扰能力,安装、维护、使用非常方便，更适合于环境复杂的工业现场。超声波液位计采用小功率、小盲区收发型专用超声波传感器，测量精度高,运行稳定，具有温度补偿功能，物美价廉，既可测量液体物料，也可测量固体物料。超声波液位计高性价比两线制超声波液位变送器广泛用于密闭和敞开容器内的各种液体液位的连续测量与实时控制 。超声波液位计基于专利技术研发的本安型产品广泛用于石油、化工等危险场合，极大地拓宽了传统超声波液位仪表的应用范围。超声波液位计采用杜邦特氟龙材料制作的紧致型探头无沾粘、不结垢，确保强腐蚀环境下的可靠应用。超声波液位计内置的高速信号分析与处理单元可自动剔除各种虚假信号和小型密闭容器内易于产生的多重回波。内置的温度补偿单元自动修正环境温度变化所产生的声速误差，确保实时测量准确无误。自动变频调谐功能使压电陶瓷始终工作在最佳谐振频率。与被测液位成正比的标准4~20mA模拟输出信号可直接与DCS、PLC、数字显示仪、记录仪等配套构成完整的液位测量和控制系统。ZGL全系列二线制超声波液位计包括量程分别为3米、5米、8米、10米和15米。广泛用于自来水、污水、石油、化工、冶金、电力、食品、制药、造纸等行业各种密闭或敞开容器内的各种液体液位或固体料位的连续测量与实时控制 。
产品特点：
1、在线自校正功能
2、环境温度测量补偿
3、液位、距离互换功能
4、智能信号处理技术，可适应多种工况环境
5、24VDC工业标准供电
6、标准螺纹结构，便于安装
7、大规模集成电路与模块化设计相结合，减少分立元件，提高设备可靠性
8、一体化设计，外形小巧
9、实用美观，成本低廉
技术参数：
输入
测量范围
0.3-4M
频率 40khz
输出
- mA 4-20mA
- 精度 ≥0.5%FS
- 测量范围 24VDC 750Ω
供电
供电电压 24VDC(18-30VDC)
最大电能消耗 3W(125mA,24VDC)
精度
测量误差 满量程的0.5%（空气中）
分辨率 ≤3mm
温度补偿 内置
额定操作条件
波束角 13°
环境条件
位置 室内/室外
高度 2000m以内
最大压力 正常大气压
环境温度 -10-80℃
相对湿度 0-100%
防护等级 IP65
安装等级 II
污染等级 4
防腐等级 防水
设计
材料
- 外壳 工程塑料
- 传感器陶瓷
工艺连接
- 螺纹 外直管螺纹
- 法兰 选配
- 其他 用户提供的安装支架
