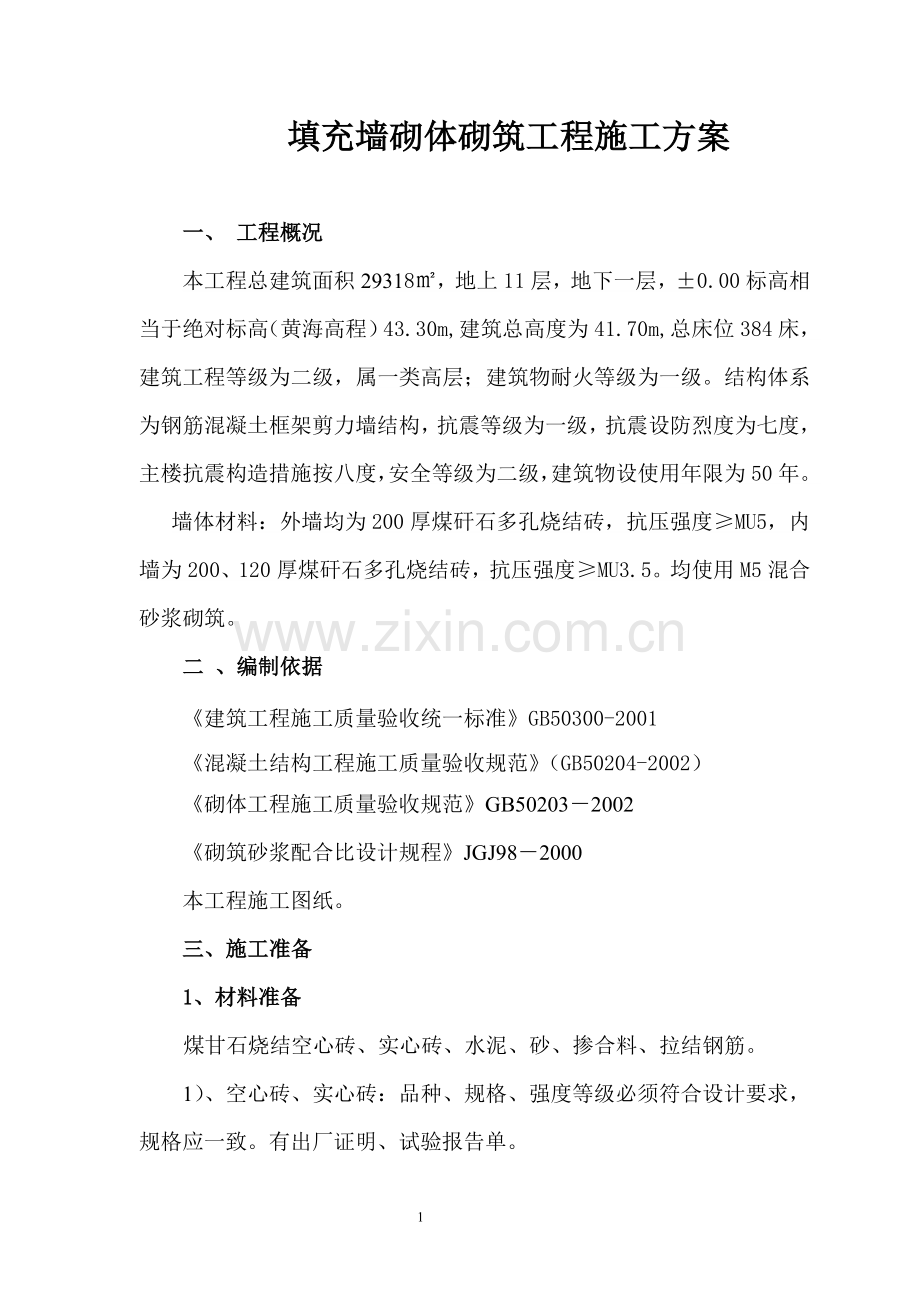

填充墙砌体砌筑工程施工方案一、 工程概况本工程总建筑面积29318，地上11层，地下一层，0.00标高相当于绝对标高（黄海高程）43.30m,建筑总高度为41.70m,总床位384床，建筑工程等级为二级，属一类高层；建筑物耐火等级为一级。结构体系为钢筋混凝土框架剪力墙结构，抗震等级为一级，抗震设防烈度为七度，主楼抗震构造措施按八度，安全等级为二级，建筑物设使用年限为50年。墙体材料：外墙均为200厚煤矸石多孔烧结砖，抗压强度MU5，内墙为200、120厚煤矸石多孔烧结砖，抗压强度MU3.5。均使用M5混合砂浆砌筑。二 、编制依据建筑工程施工质量验收统一标准GB50300-2001混凝土结构工程施工质量验收规范（GB50204-2002）砌体工程施工质量验收规范GB502032002砌筑砂浆配合比设计规程JGJ982000本工程施工图纸。三、施工准备1、材料准备煤甘石烧结空心砖、实心砖、水泥、砂、掺合料、拉结钢筋。1）、空心砖、实心砖：品种、规格、强度等级必须符合设计要求，规格应一致。有出厂证明、试验报告单。2）、水泥：用32.5号复合硅酸盐水泥或普通硅酸盐水泥，有出厂证明、复试报告。3）、砂：宜用中砂，过5mm孔径筛子，配制M5.0混合砂浆，砂含泥量不超过10%，并不含草根等杂物。4）、掺合料：选用石灰膏。5）、水：用自来水或不含有害物质的洁净水。6）、其它材料：拉结钢筋、预埋件，提前做好防腐处理。2、机具准备搅拌机、手推车、磅秤、砖笼、胶皮管、筛子、大铲、瓦刀、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚等。3、施工准备（）砌筑前1天将空心砖和结构相接的部位洒水湿润，保证砌体粘结牢固；（）穿墙管线，预留洞等及时预留到位；（）每隔500 mm预留6拉结筋2根。（）墙体根部先砌好三皮实心砖。（）剪力墙、柱上按1000 mm水平标高控制线弹出空心砖层数，灰缝厚度预先计算，相应的部位弹出门窗洞口尺寸线，并在楼板上标出窗口边线。四、作业条件 l、完成室外回填土，基础、主体工程结构验收完毕，并经有关部门验收合格。 2、弹好墙身线、轴线，根据现场砖的实际规格尺寸，再弹出门窗洞口位置线，经验线符合设计图纸的尺寸要求，办完预检手续。 3、立皮数杆：用30mm*40mm木料制作，皮数杆上门窗洞口、木砖、拉接筋、圈梁、过梁的尺寸标高。按标高立好皮数杆，皮数杆的间距15m，转角处距墙皮或墙角50mm设置皮数杆。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。 4、根据最下面第一皮砖的标高，拉通线检查，如水平缝厚度超过20mm，用细石混凝土找平，不得用水泥砂浆找平或砍砖找平。 5、砂浆由实验室做配合比试配，准备好试模。 五、操作工艺1、墙体放线、空心砖浇水 制备砂浆 空心砖排列 砌筑2、墙体放线：砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮空心砖的轴线、砌体边线和洞口线。3、基层处理：将砌筑部位墙根的砖表面清扫干净，抹砂浆找平层，拉线用水平尺检查平整度。4、拌制砌筑砂浆： 现场采用砂浆搅拌机拌合砂浆，严格按照配合比配制。砂浆配合比用重量比，计量精度为：水泥2，砂及掺合料5。 砂浆的抽样频率按下列规定： (1)每一工作班每台搅拌机取样不得少于一组； (2)每一楼层的每一分项工程取样不得少于一组； (3)每一楼层或250m3砌体中同强度等级和品种的砂浆取样不得少于一组； (4)每组6块，砂浆材料、配比变动时，应重新制作试块。 砂浆机投料顺序：水 水泥 掺合料 砂 ，搅拌均匀。5、空心砖排列：按空心砖排列在砌体线范围内分块定尺、划线，排列空心砖的方法和要求如下：砌筑前根据墙体尺寸、粘土空心砖的尺寸，进行排砖设计，不够整块时可切割成合适的尺寸，但不得小于砖长的1/3；空心砖排列上、下皮应错缝搭砌，搭砌长度为空心砖的1/2，不得小于空心砖高度的13，也不应小于150mm。 6、空心砖就位与校正：砌筑前一天进行浇水湿润，冲去浮尘，清除空心砖表面的杂物后方可吊、运就位。砌筑就位应先远后近、先下后上、先外后内；每层开始时，应从转角处或定位空心砖处开始；应砌一皮、校正一皮，墙皮拉线控制砌体标高和墙面平整度。8、砌筑墙体要同时砌起，不得留斜槎。每天砌筑高度不超过1.8米。转角及交接处同时砌筑，不得留直槎。9、水平和竖向灰缝的宽度应控制在812 mm左右，灰缝应横平竖直、砂浆饱满，竖向灰缝应采用加浆的方法，严禁用水冲浆灌缝。粘土砖施工时应满铺满挤，上下错缝，搭接长度不应小于90 mm；10、墙体与结构的拉结：拉结筋作为墙体与结构拉结的重要措施，拉结筋为6500通长放置，拉结筋应理直铺在水平灰缝内。11、水平系梁设置：对于高度大于4m的墙体，除按上述设置配筋外，沿墙中或门窗过梁头设置为C25钢筋混凝土梁，水平系梁配筋为412、6200。12、墙体顶部的固定：墙体砌筑到板底或梁底后，应预留一定空隙（200墙预留130左右，120墙预留240左右，以保证后砌斜砖斜度在600左右），待墙体砌筑完成7天以后，再用粘土实心砖斜砌挤密。13、墙体与门窗口的连接：墙体与门窗洞口的连接的部位砌筑实心砖。14、过梁、构造柱支模采用定型柱箍加固，施工时预留加固眼。应保证模板安装的刚度、强度及稳定性，以利于混凝土浇筑。窗台混凝土压顶通长设置，窗口部位窗台外口做3cm斜坡，以利排水。六、质量要求1、主控项目 (1)空心砖强度等级符合设计要求。检查和验收：检查出厂合格证、试验报告、批量，符合设计要求为合格。 (2)砂浆强度等级符合设计要求，有配合比报告，计量配制，在试块强度未出来之前，先将试块编号填写，出来后核对。并在分项工程中，按批进行评定，符合要求为合格。 (3)墙体转角处和纵横墙交接处应同时砌筑。临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的23。 (4)水平灰缝的砂浆饱满度不低于90，按净面积计算。 (5)竖向灰缝不低于80，竖缝凹槽填满砂浆，不出现瞎缝或透缝。 (6)轴线位置偏移lOmm，检查全部承重墙，不大于lOmm。 (7)层高垂直度。选质量较差的抽查，不少于6处，不大于5mm。 2、一般项目 (1)水平灰缝厚度和竖向灰缝宽度，宜为lOmm，以812mm为限。每个检验批不少于3处，用尺量小空心砖5皮高度的砌体，检查2mm砌体长度的竖向灰缝折算。 (2)基础顶面和楼面标高，15mm，用水平仪和尺检测。 (3)表面平整度不大于8mm，用2米靠尺及塞尺测量。 (4)门窗洞口高宽(后塞口)5mm，尺量检查。 (5)窗口偏移20mm，吊线或经纬仪检查。(6)水平灰缝平直度：lOmm各项目80检测点应满足要求，其余20点可超过允许值，但不得超过其值的15，既为合格，否则返工处理。七、成品保护措施 1、砌体材料运输、装卸过程中严禁抛掷和倾倒。进场后，要按品种、规格分别堆放整齐，作好标识，堆放高度不能超过2m。 2、砌体墙上不得放脚手架排木，防止发生事故。 3、砌体在墙上支撑圈梁模板时，防止撞动最上一皮砖。 4、支完模板后，保持模内清洁，防止掉人砖头、石子、木屑等到杂物。 5、墙体的拉结钢筋、框架结构柱预留锚固筋、及各种预埋件、各种预埋管线等，均要注意保护，严禁任意拆改或损坏。 6、砂浆稠度要适宜，砌砖操作、浇筑过梁、构造柱砼时要防止砂浆流淌污染墙面。 7、在吊放操作平台脚手架或安装模板、搬运材料时，防止碰撞已砌筑完成的墙体. 8、预留有孔洞的墙面，要用与原墙相同规格的砖嵌砌严密，不留痕迹。 9、垂直运输的外用电梯进料口周围，用塑料纺织布或木板等遮盖、保持墙面清洁。八、质量注意事项1砂浆强度不够：注意不使用过期水泥，计量要准确，保证搅拌时间，砂浆试块的制作、养护、试压应符合规定。2墙体顶面不平直：砌到顶部时不好使线，墙体容易里出外进，应在梁底或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。3门窗框两侧漏砌实心砖：门窗两侧砌实心砖，便于埋设木砖，固定门窗框，并安放混凝土过梁。4空心砖墙后剔凿：预留孔洞、预埋件应准备预留、预埋。防止后剔凿，以免影响质量。5拉结筋不合砖行：混凝土墙、柱内预埋拉结筋经常不能与砖行灰缝吻合，应预先计算砖行模数、位置、标高控制准确，不应将拉结筋弯折使用。6预埋在墙、柱内的拉结筋任意弯折、切断：应注意保护，不允许任意弯折或切断。九、安全注意事项 1、墙身砌体高度超过地坪1.2m以上，必须及时搭设好脚手架，不准用不稳定的工具或物体在脚手板面上垫高工作。高处操作时要挂好安全带，安全带挂靠地点牢固。 2、垂直运输的吊笼、滑车、绳索、刹车等，必须满足荷载要求，吊运时不得超荷，使用过程中要经常检查，若发现不符合规定者，要及时修理或更换。 3、停放搅拌机械的基础要坚实平整，防止地面下沉，造成机械倾覆。 4、进入施工现场，要正确穿戴安全防护用品。 5、施工现场严禁吸烟，不得酒后作业。6、从砖垛上取砖时，先取高处后取低处，防止垛倒砸人。十、环保措施 1、砌筑砂浆不得遗撒污染作业面。 2、施工垃圾应每天清理，堆放在指定的地点。 3、现场的砂石料要用帆布覆盖，水泥棚应围护严密。安微天成建设有限公司第二人民医院精神卫生二号楼项目部2013年12月3日8
