石柱中学初中部2014年秋九年级期末考试
物理试卷
（全卷共四个大题，满分80分 与化学共用120分钟）

注意事项：
1．试题的答案写在答题卡上，不得在试卷上直接作答；
2．全卷取g＝10N/kg
一、 选择题 （每小题只有一个选项符合题意，每小题3分，共24分）
1．下列有关物理量的估计中，符合事实的是（ ）
A．一节新干电池的电压为2V B．手电筒的灯泡正常发光时的电流约为5A
C．节能台灯的功率约为500W D．我国家庭电路的正常工作电压为220V
2．下列与热现象有关的说法中正确的是（ ）
A．水结冰，温度不变，比热容不变，但内能减小
B．温度高的物体具有的内能多，温度低的物体具有的内能少
C．流星穿过大气层时发热发光是热传递改变了物体的内能
D．运载火箭采用液态氢作燃料，原因之一是液态氢具有较大的热值
3.下列五种学习用品中①透明塑料袋②金属刀片③塑料三角尺④铅笔芯⑤橡皮擦。属于绝缘体的有( )
A．①③⑤     B．②④⑤      C．③④⑤       D．①②④
A．试电笔的握法
B．带金属外壳的用电器使用合格的三孔插座
C．多个大功率用电器同时使用一个插座
D．使用绝缘皮破损的导线
4．下列几种做法，符合安全用电原则的是（ ）

5．如图所示,在下列有关电与磁实验的装置图中，能应用于电动机的原理的是（ ）

A．测电笔的握法
B．带金属外壳的用电器使用合格的三孔插座
C．多个大功率用电器同时使用一个插座
D．使用绝缘皮破损的导线

6．飞机黑匣子的电路等效为两部分。一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制。 30天后自动断开，R1停止工作。另一部分为信息存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年。如图所示等效电路正确的是（ ）

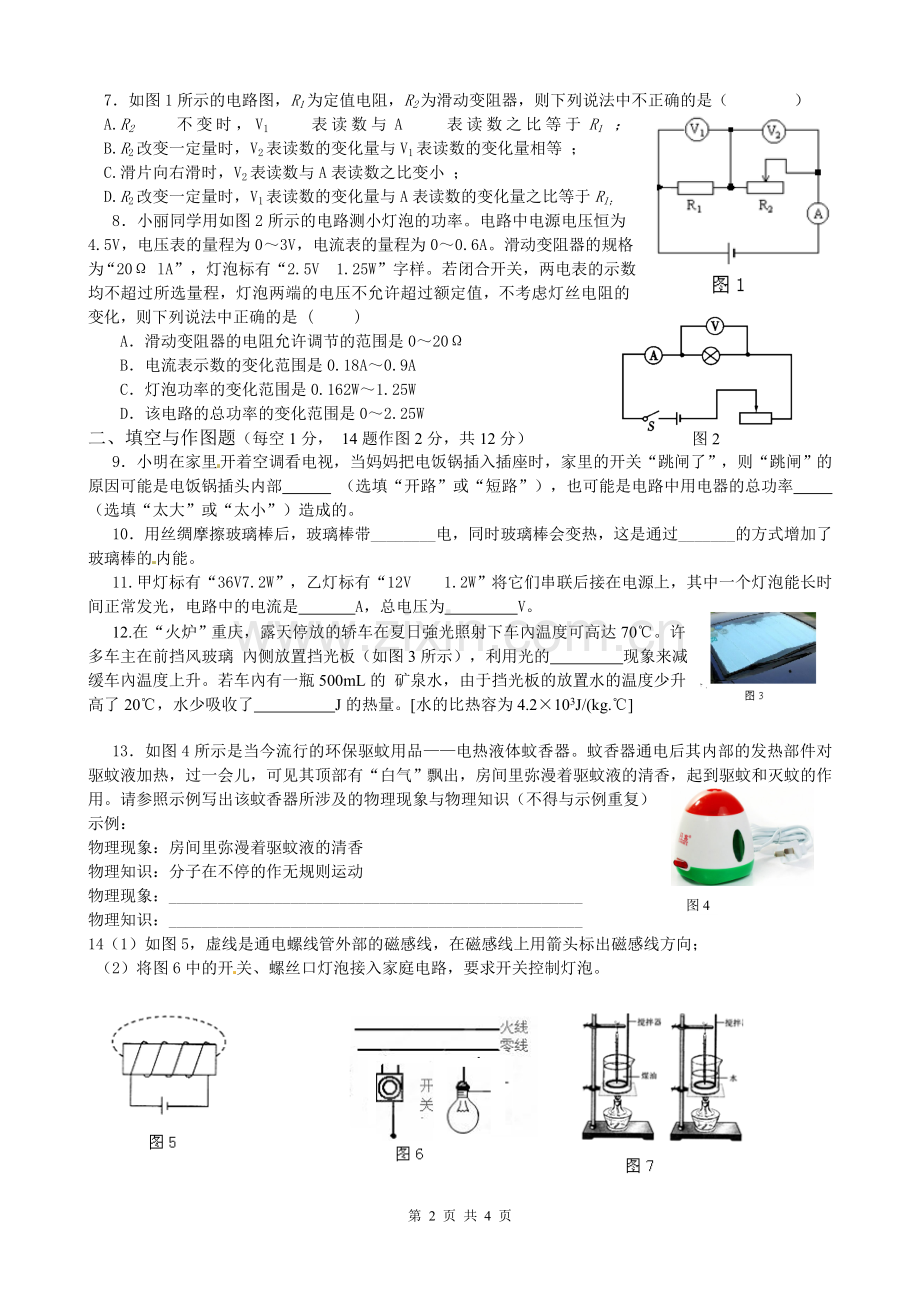

7．如图1所示的电路图，R1为定值电阻，R2为滑动变阻器，则下列说法中不正确的是（ ）
A.R2不变时，V1表读数与A表读数之比等于R1 ； 　　　　　　　　　　　　　　　　B.R2改变一定量时，V2表读数的变化量与V1表读数的变化量相等 ；
C.滑片向右滑时，V2表读数与A表读数之比变小 ；
D.R2改变一定量时，V1表读数的变化量与A表读数的变化量之比等于R1；
图2
8．小丽同学用如图2所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A。滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是 ( )
A．滑动变阻器的电阻允许调节的范围是0～20Ω
B．电流表示数的变化范围是0.18A～0.9A
C．灯泡功率的变化范围是0.162W～1.25W
D．该电路的总功率的变化范围是0～2.25W
二、填空与作图题（每空1分， 14题作图2分，共12分）
9．小明在家里开着空调看电视，当妈妈把电饭锅插入插座时，家里的开关“跳闸了”，则“跳闸”的原因可能是电饭锅插头内部 （选填“开路”或“短路”），也可能是电路中用电器的总功率 　　　（选填“太大”或“太小”）造成的。
10．用丝绸摩擦玻璃棒后，玻璃棒带________电，同时玻璃棒会变热，这是通过_______的方式增加了玻璃棒的内能。
11.甲灯标有“36V 7.2W”，乙灯标有“12V  1.2W”将它们串联后接在电源上，其中一个灯泡能长时间正常发光，电路中的电流是 A，总电压为 V。
12.在“火炉”重庆，露天停放的轿车在夏日強光照射下车內温度可高达70℃。许多车主在前挡风玻璃 內侧放置挡光板（如图3所示），利用光的 现象来减缓车內温度上升。若车內有一瓶500mL的 矿泉水，由于挡光板的放置水的温度少升高了20℃，水少吸收了 J的热量。[水的比热容为4.2×103J/(kg.℃]

图4
13．如图4所示是当今流行的环保驱蚊用品——电热液体蚊香器。蚊香器通电后其内部的发热部件对驱蚊液加热，过一会儿，可见其顶部有“白气”飘出，房间里弥漫着驱蚊液的清香，起到驱蚊和灭蚊的作用。请参照示例写出该蚊香器所涉及的物理现象与物理知识（不得与示例重复）
示例：
物理现象：房间里弥漫着驱蚊液的清香
物理知识：分子在不停的作无规则运动
物理现象：___________________________________________________
物理知识：___________________________________________________
14（1）如图5，虚线是通电螺线管外部的磁感线，在磁感线上用箭头标出磁感线方向；
（2）将图6中的开关、螺丝口灯泡接入家庭电路，要求开关控制灯泡。

三、实验与探究题（本题共3个小题，第15小题5分，第16小题6分，第17小题9分，共20分）
15.为了比较水和煤油的吸热能力，江涛用两个相同的装置做了如图7所示的实验．
（1）在两个相同的烧杯中应加入初温相同 相同的水和煤油；
（2）实验中搅拌器的作用是：使液体 ；选用相同酒精灯加热的目的是：使水和煤油在相同时间内 ；
（3）实验中发现煤油的温度比水的温度升高得 （选填“快”或“慢”），这表明 吸热本领更强．
16．小明利用如图甲所示的电路探究电流跟电阻的关系。已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）连接电路时，开关应
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。
①由图像可以得出结论：电压一定时， 。
②上述实验中，小明用5Ω的电阻做完实验后，断开开关，取下5Ω的电阻，然后将10Ω的电阻接入电路，闭合开关，接下来他应该进行的操作是：向 移动滑片（选填“左”或“右”），使电压表示数为 V时，读出电流表的示数。
（3）实验过程中小明发现无论怎样移动变阻器的滑片P，电压表始终有示数、电流表无
示数，原因可能是 _______________ （选填A、B或C）。
A 电流表断路 B 电压表短路 C 电阻R断路
（4）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
17．小雷同学发现家用白炽灯在开灯瞬间易烧坏，猜想白炽灯的电阻可能与灯丝的某个因素有关。于是找来与白炽灯工作原理相同的小灯泡，按照图乙所示电路图进行探究。电源电压恒为6V，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω。
（1）请用笔画线代替导线，把图甲的电路按图乙的电路图连接完整，使滑片P向右端移动时灯的亮度变亮。

（2）连接电路后闭合开关，小灯泡闪亮一下就熄灭。检查发现小灯泡的灯丝已烧断。分析原因是闭合开关时，滑动变阻器接入电路的电阻为 （选填“最大值”或“最小值”），导致电流过大而形成的。
（3）断开开关，更换烧坏的电路元件，进行正确的操作。调节滑片使灯泡逐渐变亮，记录电流表和电压表的一系列示数，在图丁中制 U—I图象。当电压表的示数为2.5V时，电流表的示数如图丙所示，灯的额定电流为 A，灯的额定功率为 W。
（4）小雷用一个定值更换小灯泡，进行正确操作。调节滑片，记录电流表和电压表的一系列示数，在图16丁中再次绘制U—I图象。由图可知：定值电阻的阻值为 Ω。若把小灯泡和定值电阻串联在电路中，当电流为0.1A时，电路中总功率为 W。
（5）根据图丁中a、b图线初步判断，小灯泡的电阻与灯丝的 有关。家用白炽灯在开灯瞬时与步骤（2）中小灯泡形成过大电流的原因 （选填“相同”或“不同”）。
四．论述计算题（本題共3个小题，18题9分，19题6分，20题9分，共24分，解题应写出必要的
文字说明、步骤和公式，只写出最后结果的不能给分）
18．如图8所示的电路中，电源电压为12V，闭合开关S后，电流表、电压表的示数分别为0.2A和8V。 图8
求：(1)R1的电阻值；
（2）R2的电功率；
（3）通电10S整个电路消耗的电能。

19．一台“220V 1000W”的电热水器，
（1）正常工作10min消耗的电能是多少J？
（2）如果该能量的70%被水吸收，能使多少千克的水温度升高20℃，（c水=4.2×103J/(kg·℃)。

图10
时间/S
温度/℃
5
190
220
15
25
35
20．如图9所示是一种家用蒸汽电熨斗的实物图和铭牌。使用时水箱中的水滴入被加热的底板汽室，迅速汽化产生向下的蒸汽。

图9

（1）蒸汽电熨斗正常工作时，电阻丝的电阻是多少?
（2）用熨斗汽烫前先预热，使金属底板的温度从20℃升高到220℃，温控开关自动断开。已知金属底板的质量为1kg，金属底板的比热容为0.46×103J/（kg·℃）。求蒸汽电熨斗预热过程中金属底板吸收多少热量？
（3）汽烫时，水滴入汽室，由于水升温汽化而带走热量。当金属底板温度降到190℃时，温控开关自动闭合，电熨斗正常工作，当加热到220℃时，温控开关自动断开，停止加热，如此反复。若蒸汽电熨斗工作情况按如图10所示的规律变化时，则12min熨烫一件衣服共消耗多少电能？
