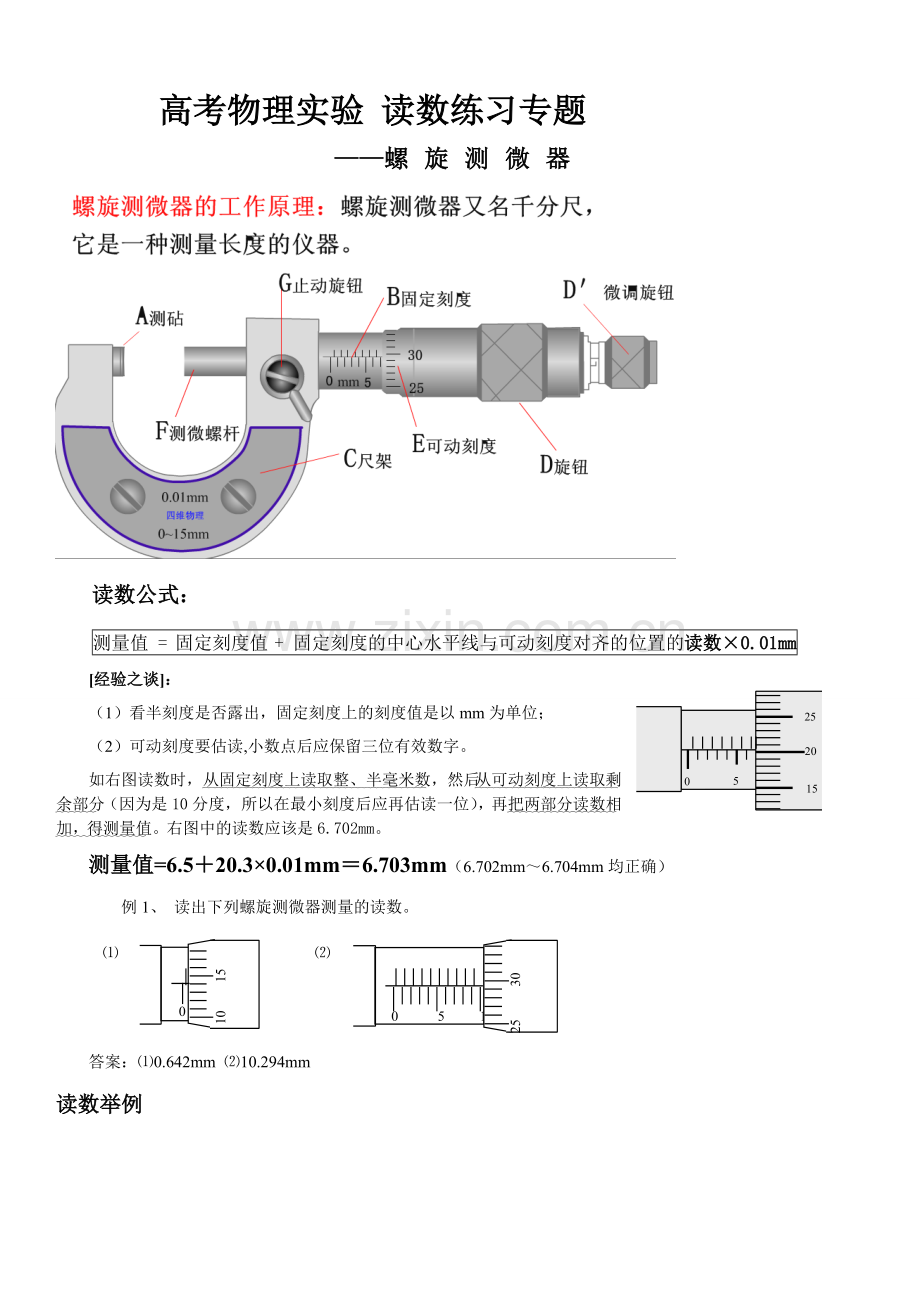

高考物理实验 读数练习专题
——螺旋测微器

读数公式：
测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm
5
0
20
25
15
[经验之谈]：
（1）看半刻度是否露出，固定刻度上的刻度值是以mm为单位；
（2）可动刻度要估读,小数点后应保留三位有效数字。
如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm。
测量值=6.5＋20.3×0.01mm＝6.703mm（6.702mm～6.704mm均正确）
例1、 读出下列螺旋测微器测量的读数。
0
10 15
0 5 10
25 30
⑴ ⑵

答案：⑴0.642mm ⑵10.294mm
读数举例
读数 9.270 mm
读数 5.804 mm
读数 7.500 mm

读数练习
练习1、
a b c d
mm mm mm mm

e f g h i

mm mm mm mm mm

练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm。
用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm
图甲
0
5
10
20
25
15
图乙
0
10
20
0
1
2
3
4
5
主尺
游标尺

练习2、
、15
20
5
10
0
30
35
40
示数 ______ cm
15
20
5
10
0
0
45
5
示数 ______ mm

练习4、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm．
1
2
4
5
6
7
0
8
9
10
3
3
0
1
2
4
5
6
7
8
9
0
0
1
2
1
2
A
B

（2）现用游标为50分度的卡尺的 （填图中的A或B）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm．

高考试题回顾
（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度，用螺旋测微器测量该圆柱体的直径，示数如图。由图可读出= cm, =

（2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。测量方法正确的是___________（选填“甲”或“乙”）。
（2009年重庆卷）23．（1）某同学在探究影响单摆周期的因素时，用螺旋测微器测量其中 一个摆球直径的示数见题22图1。该球的直径为 mm。

图甲
图乙

请自觉使用参考答案
练习1答案 a．0.483 (最后一位估读数为2～4均算对，下同)
b． 0.532 (1～3) c． 4.078 (7～9) d． 5.666 (5～7) e． 0.048 (7～9)
f． 0.989 (8～0) g． 1.025 (4～6) h． 3.374 (3～5) i． 2.988 (7～9)
练习2答案 10.002 0.5365
练习3答案：（1）1.193 11.50
练习4答案：（1）1.555mm（2）A 11.14mm
2009年宁夏卷答案2.25，6.860【解析】游标卡尺的读数；
螺旋测微器的读数。
2009年浙江卷答案 乙 2009年重庆卷答案：20.685(20.683-20.687)
高考物理实验 读数练习专题
——电流表、电压表 电阻箱 天平 秒表 刻度尺
一、电流表、电压表的读数规则
电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。如图1所示：
图1

因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。下面是不同表，不同量程下的读数规则：
电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。
如图所示，电压表读数为1.88V，电流表读数为0.83A。若指针恰好指在2上，则读数为2.00V（或A）。
电压表若用0~15V量程，则其最小刻度为0.5V，为5分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。
如图所示，若指针指在整刻度线上，如指在10上应读做10.0V，指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V，若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，如上图中所示，读数应为9.3V。
电流表若用0-0.6A量程，则其最小刻度为0.02A，为2分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。
如上图所示，电流表读数为0.17A，若指针指在第11条刻度线上，则读数为0.22A，指在第10条刻度线上，读数为0.20A，指在第12条刻度线上，读数为0.24A。
练习1、U= 2.62 V I= 0.52 A

练习2、读出下列电表的测量值．
0
1
2
3
0
5
10
15
V
0
0.2
0.4
0.6
0
1
2
3
A
⑴ ⑵

图1
图2

接0~3V量程时读数为_______V． 接0~3A量程时读数为_______A．
接0~15V量程时读数为______V． 接0~0.6A量程时读数 A．
答案： 2.16V 10.7V 0.79A 0.16A
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
1
7
6
5
4
3
2
8
9
0
×0.1
×10
×1
×1K
×10K
×100
二、电阻箱的读数
右图中的电阻箱有6个旋钮，每个旋钮上方都标有倍率，将每个旋钮上指针所指的数值（都为整数）乘以各自的倍率，从最高位依次往下读，即可得到这时电阻箱的实际阻值。如右图所示，当时的阻值为84580.2Ω。

读数: Ω
读数: Ω

答案84702 ; 204002
