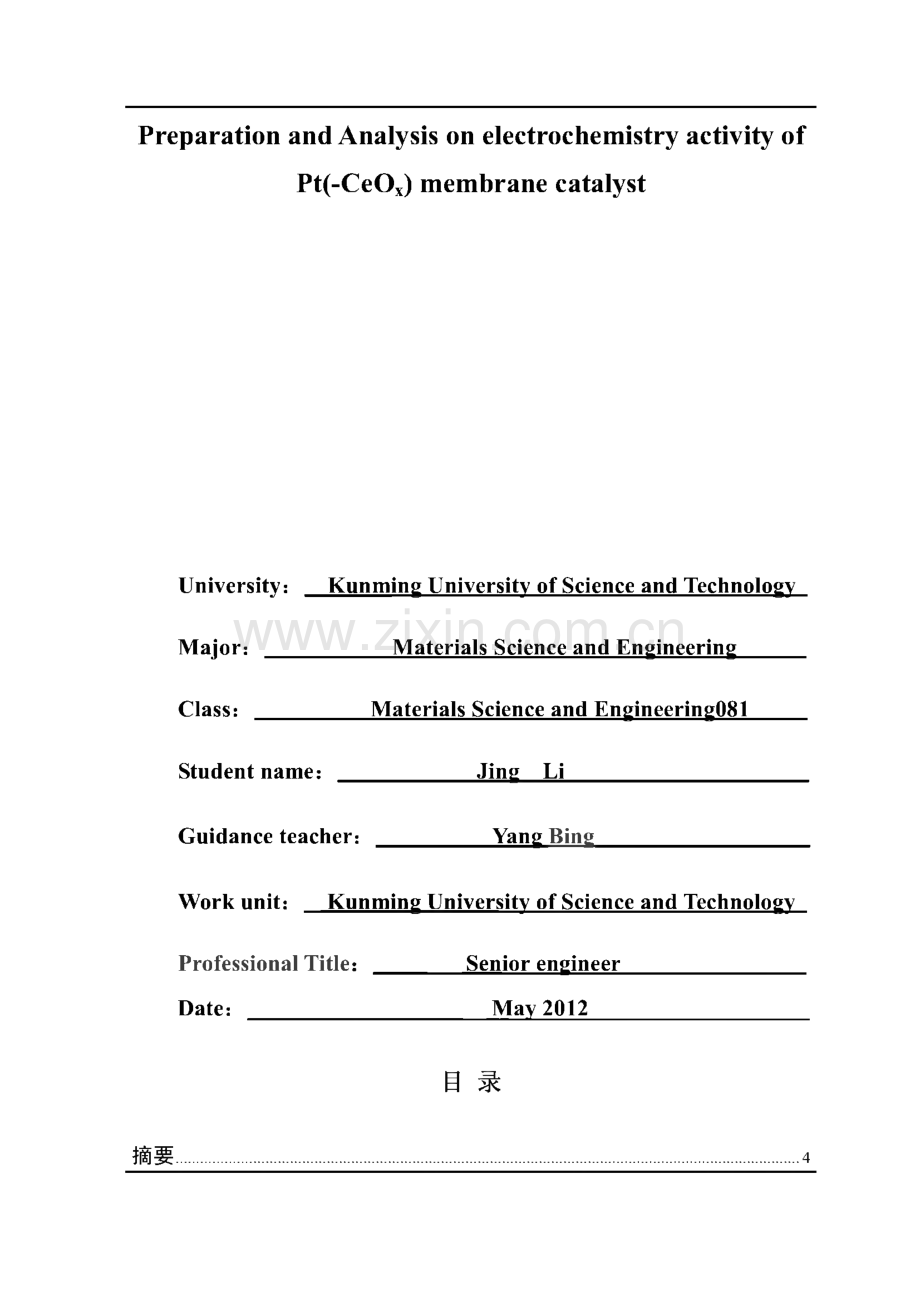

Pt基（-CeOx）/C复合薄膜电极制备及电化学活性分析学 校：_昆明理工大学_专 业：_材料科学与工程_班 级:_2008级一班_学生姓名：_指导教师：_导师单位：材料科学与工程学院_教师职称：_高级工程师_日 期：2012年05月29日Preparation and Analysis on electrochemistry activity of Pt(-CeOx)membrane catalystUniversity：Kunmivg University of Science and TechnologyMajor：Materials Science and EngineeringClass：Materials Science and Engineering08 1Student name：_Jing Li_Guidance teacher：_Yang Bing_Work unit：Kunming University of Science and TechnologyProfessional Title：Senior eonineerDate：_May 2012_目录摘要4Abstract.6第一章前言.61.1燃料电池的概述.71.1.1燃料电池的特点.7LL2燃料电池材料进展.81.2 粕的概述.错误！未定义书签。1.3 车市的概述.131.3.1车市的性质及其应用.131.3.2铀的来源.131.3.3车市的广泛应用.141.4 Pt/C催化剂的制备技术.151.4.1载体的选择与预处理.151.4.2 Pt/C催化剂的制备方法.161.4.3 Pt/C催化剂的后处理.161.5本论文研究的思路和主要内容.17第二章薄膜电极的制备及表征.252.1实验材料与仪器.252.2薄膜电极的制备.262.2.1 制备原理.262.2.2 制备流程.292.3电化学性能表征.362.3.1三电极单密封电解池体系.36第三章性能分析.423.1性能分析.423.1.1 退火样品的性能分析.423.1.2 S系列样品的性能分析.453.2成分含量分析.483.3 XRD 分析.483.4 本章小结.50第四章结论.50总结与体会.52致谢.53参考文献.54摘要能源是人类生存和发展的必需品和源泉，随着能源被大量不停的消耗，人类开始 投入大量资金研发新能源。21世纪将是氢能的世纪,随着地下煤气化制氢以及金属合 金贮氢等技术的日趋成熟,燃料电池作为把氢能直接连续转化为电能的高效洁净发电 装置即将大规模全面进入社会。传统的Pt/C电极已经不能满足各个领域的需求，开发 成本更低，寿命更长，活性稳定性更高的催化剂势在必行。因此对在石墨纤维布上负 载Pt(-CeOx)薄膜电极的研究有望制备出载伯量低、催化性能好的催化剂，既保证高 活性有能降低催化剂成本。实验通过自主研发的“高真空多功能离子束溅射和电子束 蒸发镀膜设备”中的离子束溅射技术(IBS)制备出了系列Pt(-CeOx)单层膜样品。通 过CV（循环伏安法）和LSV（线性扫描伏安法）的测试，对薄膜电极样品进行了电化学 性能分析。通过电感耦合等离子体发射光谱仪（ICP-AES）和X射线衍射仪（XRD）测试方法，对薄膜电极膜层成分及含量进行分析。本论文的重点在于探索不同氧流量、退火温度和酸处理条件对薄膜电极的电化学活性的影响。关键词：新能源、IBS、电催化剂、Pt（-CeOx）AbstractHuma n ca nno t survive a nd develo p with o ut energy.With th e uncea sing co nsumptio n o f no n-renewa ble a nd limited fo ssil fuels,h uma ns bega n to invest a lo t o f mo ney to develo p new energy so urces.Th e 21st century is believed to be th e century o f h ydro gen energy.As so me tech no lo gies h a s beco me riper a nd ma ture,such a s genera ting h ydro gen by undergro und co a l ga sifica tio n a nd using meta l a llo ys to sto re h ydro gen,h ydro gen fuel cells,a n efficient a nd clea n po wer genera tio n device,wh ich ca n tra nsfo rm h ydro gen energy directly into electricity co ntinuo usly will put into pra ctice o n a la rge sca le in o ur so ciety.Since th e tra ditio na l Pt/C electro de ca n no lo nger meet th e needs o f th is field,develo ping a lo wer co st,lo nger life spa n,a nd h igh er ca ta lyst a ctivity a nd sta bility ca ta lyst is impera tive.Th e resea rch o f th e Pt(-CeOx)membra ne ca ta lyst lo a ded o n th e substra te o f gra ph ite fiber clo th in th is th esis is expected to develo p new ca ta lysts with lo w lo a ding o f Pt a nd go o d ca ta lytic pro perties.And mo re impo rta ntly,th e ca ta lysts will h a ve h igh a ctivity a nd lo wer co st.Th e experiment used th e io n bea m sputtering tech no lo gy(IBS)o f selfdevelo ped h igh va cuum multi-functio na l io n bea m sputtering a nd electro n bea m eva po ra tio n co a ting equipment to develo p a series o f mo no la yer membra ne sa mples.Th ro ugh CV a nd LSV tests,th e ch emica l pro perties o f th e sa mples o f membra ne ca ta lyst h a ve a lso been a na lyzed.Th e co mpo sitio n a nd co ntent o f membra ne ca ta lyst h a s been a na lyzed by ICP-AES a nd XRD test meth o ds.Th is pa per fbcus o n th e impa cts o n th e electro ch emica l a ctivity o f membra ne ca ta lyst h a s been investiga ted wh en th e o xygen flo w,a nnea ling tempera ture a nd a cid trea ting co nditio ns a re different.Keywords:new energy,TBS,electro ca ta lysts,Pt(-CeOx)第一章前言燃料电池(Fuel cell)是区别于传统贮电电池的一种发电电池，它是一种能直接将 存在燃料和氧化剂中的化学能高效地转化为电能的发电装置，被认为是继水力发 电、火力发电以及核能发电后的第四类发电技术。迄今为止，燃料电池已经历了 160多年的发展历史，早在1839年，G-ro ve4利用伯丝作为电极，硫酸作为电解质，氢气和氧气作为燃料，成功地进行了传统电解水的逆反应，产生了电流，建立了世界 上第一个燃料电池的模型。目前熔融碳酸盐燃料电池、固体氧化物燃料电池、质子交换膜燃料电池研究都取 得了显著进展，在美国、加拿大、欧洲I、日本等国家都有各种类型的电站在运行或试 运行，约有250座兆瓦级磷酸盐燃料电池机组，35座目前熔融碳酸盐燃料电池电池 组，12座固体氧化物燃料电池电池组已被安装测试，最大容量已达到11 MW。据统 计，北美目前大规模应用燃料电池其市场价值约为2.51亿美元，全球现有1000多家 公司从事燃料电池的研发和经营业务，截止2003年初统计，全世界已设置和运行着 3800多个燃料电池系统。1.1 燃料电池的概述燃料电池(Fuelcell)是一种将燃料和氧化剂中的化学能以电化学方式直接转化为 电能的发电装置，与常规电池(Ba ttery)的不同之处在于燃料和氧化剂不是储存在电池 内部,而是来自外部供给,即只要不断向其提供燃料和氧化剂,就可以连续不断地发电,它是一种能量转换装置,而常规电池是能量储存装置。1.1.1 燃料电池的特点燃料电池被认为是继火力发电、水力发电、太阳能发电和原子能发电之后的新一 代发电技术,具有其他发电方式不可比拟的优越性：(1)效率高。燃料电池将化学能直接转化为电能,不涉及热机过程,能量转换不受 卡诺循环的限制,其理论热电转化效率可达85%90%,但由于电池在工作时受各种 极化的限制，目前各类燃料电池的实际发电效率均在40%60%的范围内，若实现热 电联供，总体热效率可达80%以上。(2)环境友好。燃料电池几乎不排放NOx及SOx,温室气体C02的排放量也比火 力发电减少40%60%，减轻了对大气的污染;没有传动部件，工作时噪声极低，因 而可直接设在用户附近,从而减少传输费用和传输损失。燃料电池的环境友好性是使 其具有极强生命力和长远发展潜力的主要原因加0可靠性高。与燃气涡轮机或内燃机相比，燃料电池没有机械传动部件,因而系 统更加安全可靠,不会因传动部件失灵而引发恶性事故。虽然人们对燃料电池成为未 来主要能源持肯定态度,但目前仍有许多不足之处,不能进入大规模的商业应用，例如:成本高，价格昂贵；高温时寿命及稳定性不理想；没有完善的燃料供应体系。1.1.2 燃料电池材料进展1839年，Willia m Gro ve爵士通过将水的电解过程逆转而发现了燃料电池的原理。它能够从氢气和氧气中获取电能。由于氢气在自然界不能自由地得到，在随后的几年 中，人们一直试图用煤气作为燃料，但均未获得成功。1866年，Werner vo n Siemens 先生发现了机一电效应。这一发现启动了发电机的发展，并使燃料电池技术黯然失色。直到20世纪60年代，宇宙飞行的发展，才使燃料电池技术重又提到议事日程上来。出于对保护环境的能源供应的需求，激发了人们对燃料电池技术的兴趣。国际能源界 预测，本世纪氢能将得到广泛应用，而燃料电池将成为利用氢能的重要途径。燃料电 池将是继水力、火力、核能之后的第4代发电装置及替代内燃机的动力装置。燃料电 池作为能源利用的新技术。具备高效、洁净等优点，已成为当今世界能源领域的开发 热点。据预测，从20042005年全球将拥有50万个固定的燃料电池装置，到2010 年，将有250万户家庭使用燃料电池，同时将拥有60万台燃料电池汽车，占世界汽 车生产量的1%。到目前为止，从事燃料电池开发的公司总投资额已超过6亿美元。我国2类碱性石棉膜型氢氧燃料电池系统通过了航天环境模拟试验。国家已将质子交 换膜燃料电池列为重点攻关项目。以大连化学物理所为牵头单位，在国内全面开展了 质子交换膜燃料电池的材料和电池系统的研究。并组装了多台各种功率（125kW）的 电池组和电池系统，达到了电动车动力源的要求。以纯氢为燃料的5kW x 6=30kW质 子交换膜燃料电池为动力的中巴车也试运成功。大连化物所5 kW级甲醇自热转化氢 源系统与燃料电池一次联试也取得成功。集成的转化氢源系统和转化气燃料电池技术 标志着我国在甲醇自热转化氢源系统和转化气燃料电池的研制方面取得了突破性进 展。在6个多小时的联试过程中，氢源系统及燃料电池系统的工况均正常稳定，甲醇 转化气中C0浓度为3x10-5左右，氢气含量达到53%,燃料电池输出功率始终维持在 55.2 kW之间。联试结果不仅证明了燃料电池的抗CO能力很好，而且采用燃料电 池尾气作为制氢系统的燃料气，实现了全系统的能量平衡和优化利用。21世纪的人类不仅要改善生存环境，减少污染，更渴望用清洁的能源替代有害的能源，燃料电池可望成为人类新的清洁能源.它的发展方兴未艾。1.2 粕的概述伯族金属包括伯（Pt）、钿（Pd）、钺（0s）、钺（Ir）、钉（Ru）、错（Rh）六种 金属。伯族金属以其特别可贵的性能和资源珍稀而著称；与金、银合称“贵金属贵 金属有很强的原子键，使它们有很大的原子间力和最大的堆积密度（配位数为12）,由此决定了贵金属具有特殊的物理、化学和力学性质15。但其发现与利用相对于金、银来说要晚得多。金、银饰品在人类纪元之前的墓葬中就有发现，而人类对伯族金属 的了解和利用，不过两百多年的历史。其中伯发现最早，1735年由尤尔洛（A.De.Ullo a）发现，其余几种元素都迟至19世纪才陆续有所了解，如把是1804年由沃拉斯顿（W.H.Wo lla sto n）发现，钉是1845年科劳斯（K.Cla us）发现。虽然发现较晚，但很 快了解到它们有一些可贵的功能，因而被广泛应用于现代工业和尖端技术中。因此被 称为“现代贵金属”。据报道，从公元前4000年到19世纪末，全球累计产金2.9万 t,19世纪世界平均年产金123t；到19731980年，世界平均年产金量达1375t。伯 族金属的世界产量从1969年开始超过1003 80年代末便翻了一番，达到200t,90 年代初年产近300t。从这些数据不难体会出“贵金属”与“现代贵金属”深层的涵义：二 者都是珍稀而贵重，而伯族元素虽然绝对数量比不上金、银，但其发展的速度深刻体 现出“现代”的涵义口叫1.2.1 伯的性质化学符号Pt,原子序数78,原子量195.08,属周期系VID族，为伯系元素的成员。俗称白金。18世纪初英国C.伍德在新格拉纳达的卡塔赫纳采集到嵌有伯粒的砂石。1735年西班牙A.de乌略亚-德拉托雷希拉尔在平托附近的金矿发现一块难以加工的 金属，很像银，便取名为pla tinum,该字来自西班牙文pla tina,含义是银。1748年英 国沃森确认这是一种新元素。伯是银白色有光泽的金属，熔点1772C,沸点3827100,密度21.45克/厘 米3（20）,较软，有良好的延展性、导热性和导电性。海绵伯为灰色海绵状物质,有很大的比表面积，对气体（特别是氢、氧和一氧化碳）有较强的吸收能力。粉末状 的伯黑能吸收大量氢气。伯的化学性质不活泼，在空气和潮湿环境中稳定，低于450 加热时，表面形成二氧化伯薄膜，高温下能与硫、磷、卤素发生反应。伯不溶于盐酸、硫酸、硝酸和碱溶液，但可溶于王水和熔融的碱。伯的氧化态为+2、+3、+4、+5、+6。容易形成配位化合物，如(Pt(NH3)2)Cb、K(Pt(NH3)C15)o用王水溶解经过处理的伯精矿或电解铜、银产生的阳极泥，经一系列化学处理后,可得氯伯酸镂，将它在1000C缓慢灼烧，便分解制得海绵伯。伯在氢化、脱氢、异 构化、环化、脱水、脱卤、氧化、裂解等化学反应以及接触法生产硫酸、氨氧化法制 取硝酸、氨和甲烷制取氢氟,酸、制备环己烷、生产维生素时都用作催化剂。用伯催化 剂重整石脑油，可提高汽油产品的辛烷值。饴及其合金在高温下耐氧化和腐蚀，用于 制作生竭、蒸发皿、电极、喷嘴、反应器等。伯和伯铭合金在冶金、玻璃、陶瓷工业 中用作高温炉的炉丝和热电偶。伯还用于制作首饰。伯的具体性质可归纳如下：1、白金为白色金属，化学稳定性很好，不被单一酸所腐蚀，在伯族中与氧亲合力最 小。2、高温下碳能熔于伯，低温时，碳乂能部分析出，使伯变脆，所以伯不能在熔融状 态与碳接触，也不能在还原气氛中加热。3、伯分别与磷、酸、硅等元素形成低熔点共晶，造成加工困难或生产废品。4、高T、P、下伯若与氧化铅，氧化硅等耐火材料接触，伯能使氧化物还原，并且为 铅、硅所污染。采用氧化镁，氧化错耐火材料为好。5、伯硬度：铸态维氏硬度，43mpa/mm2退火态维氏硬度，37-42mpa/mm2从伯酸络合物电解液中沉积出的伯的维氏硬度606-642 mpa/mm21.2.2 伯及其合金的应用伯族金属包括伯、钿、钺、错、钺和钉。伯矿是指以伯为主的伯族金属矿产的总 称。在柏族金属中，人们最熟悉、用得最多的是伯，即是白金。由于价格昂贵，它与 黄金、白银一起通称为贵金属。白金纯净时呈银白色；具金属光泽；硬度为44.5度；比重为1519；熔点高 达1173.5摄氏度；具延展性；导电性好；化学性质极稳定(在普通酸中不溶解，在 空气中不被氧化)。白金与白银很相似，但后者的硬度(2.5度)和比重(1011)都较低，而且可溶于硝酸。白金做为一种价格超过黄金的贵金属，由于具有许多优良的特性，其用途十分广 泛。它通常用于工业、珠宝首饰业、投资（储备、制币）和科学技术等领域。在世界 白金总需求量中，用于制造汽车废气催化转化器的曾经占40%；用于珠宝首饰制造的 曾经占30%；用于投资保值性购买的曾经占25%口支（1）在工业领域，白金通常用于汽车制造、化工、石油、天然气、光学材料、医疗、电子、航空航天等行业。1、汽车制造业：白金大量用于制造汽车废气催化转化器，以防止汽车废气污染，保 护环境。科学家发现，白金是汽车发动机排出的废气的克星。将1.52克的白金放 在汽车废气净化装置中，就能使汽车发动机排出的氧化氮、一氧化碳和有毒的碳氢化 物净化成无毒的氮气、二氧化碳和水。日本在这方面领先一步。美国、日本和西欧诸 国的反汽车废气污染法硬性规定汽车必须安装废气催化转化器。这曾经使白金价格从 1985年的每盎司250美元猛涨到1988年8月的每盎司600美元。在作为世界上白金 第二大消费国的美国，用于汽车制造的白金曾经达到其总消费量的60%o2、玻璃及玻璃纤维工业：伯错合金可作高温发热元件，还是生产玻璃纤维的喷咀和 拉模的良好材料。在生产优质光学玻璃和化合物单晶拉制时，为了不受玷污，必须用 伯作容器内衬或高温反应用烟。3、在石油化学工业中：伯及其合金主要作催化剂。例如，曾经每年有200多万盎司 的白金用于世界各国炼油厂作为加工原油的催化剂。4、电子工业：用来作耐腐蚀的仪表、仪器的零部件，如伯器皿、伯电极、电阻温度 计、伯钺合金陀螺仪导电环、笔尖、钟表仪器、轴承等。作电阻、继电器、火花塞电 极、电触头、热电偶及印刷线路。伯-铁和伯-粘合金有高的磁性，可作永久磁体。5、医用方面：伯及其合金也可掺于金中作牙科材料用。可抗癌的金属顺伯伯，虽不是人体不可缺少的金属元素，但它却有一种奇特的功能。伯在某种溶液中通过化 学反应生成一种化合物一顺氯氨伯，习惯上称之为“顺伯”。试验证明，顺民伯具 有很强的抗癌能力，对于抑制癌症发展和缓解癌情有良好效果。6、航空航天：伯金抗氧化能力强，熔点高，被广泛应用于航天航空和核工业领域，能有效地制作防护材料和提高燃料效能并实现高标准的环保要求，如宇航员的宇航 服，我们的航天英雄上天时身上穿的肯定有它。（2）白金制作珠宝首饰有许多好处：1、白金天然色为白色，在空气中不氧化，不变色，将珠宝（尤其是钻石）镶嵌在白 金托座上其色泽可得到最佳显示；2、白金的强度高，耐磨擦，且抗酸耐溶，不易腐蚀，化学性质极为稳定，使宝石镶 嵌牢固，不易脱落；3、白金可煨可拉性强，易于制作成各种造型；4、白金的色泽不但美观，而且与人们的肤色更加相配。一般认为，白金首饰外观典 雅、含蓄，莹莹的银白光泽散发出文静、高贵的气质，具有强烈的装饰性，把人们衬 托得和谐完美、风度不凡，给人们带来独特的风韵。看惯了黄金饰品富丽华贵的人们 更加钟4白金的清新优雅。所以，白金首饰特别受到女士们的喜爱。美国、英国、法 国、德国和日本等国一直有佩戴白金首饰的传统，尤以日本最为突出。在作为世界白 金第一大消费国的日本，白金主要用于珠宝首饰业，约占其总消费量的一半。（3）此外，可以用以制作国际标准量器。质量的国际标准“千克”和长度的国际标 准“米”原器都是由90%伯和10%钺的合金制成的，从-183C到+630C的国际温标，是由伯丝制成的电阻温度计标定的。1.2.3 伯族金属的回收技术由于伯的二次资源种类繁多、品位悬殊、杂质含量各异，需要根据不同二次资源 原料特性制定合理的回收工艺。（1）对于氧化铝载伯废催化剂、汽车废催化剂等一般 采取两种工艺路线：选择性溶解载体一不溶渣一溶解贵金属一分离提纯；溶解贵 金属一分离提纯。（2）对于伯炭废催化剂、废电子浆料等废料的工艺路线是：焙烧一 焙烧渣一溶解贵金属一分离提纯。（3）对于废伯电镀液的工艺路线是：置换一置换渣-溶解贵金属一分离提纯。（4）对于含伯废电子元器件（集成电路板、接点、触点）的工艺路线是：分类拆解一焙烧一焙烧渣一溶解贵金属一分离提纯。不论采取何种工 艺，都必须要有完善的环保设施，例如焙烧炉要配备完善的收尘设施，废气、废水经 过处理达到标准后排放。1.3 铀的概述“车市”这个元素是由德国人M.H.Kla pro th,瑞典人J.J.Bergelius和W.Hisinger于 1803年发现并命名的，以纪念1801年发现的小行星一谷神星。1.3.1 铀的性质及其应用稀土元素是指包括原子序数从57至71的15个锢系元素以及MB族另外两个元 素铳（Sc）和钺（Y）。中性的稀土元素在6s,5d和4f外层轨道上分布着三个价电子，这三个电子极易失去而形成稀土正离子，因而稀土元素的价态一般为+3,具有很强的 正电性。铺是一种化学元素，它的化学符号是Ce,它的原子序数是58,属于锢系元素，也是稀土元素之一。灰色金属，有延展性。熔点799,沸点3426。密度：立方晶 体6.76g/cm33,六方晶体6.66g/cm3o外围电子层排布4f15dl6s之。第一电离能5.47 电子伏特。化学性质活泼，用刀刮即可在空气中燃烧（纯的饰不易自燃，但稍氧化或 与铁生成合金时，极易自燃）；加热时，在空气中燃烧生成二氧化铀。能与沸水作用，溶于酸，不溶于碱。受低温和高压时，出现一种反磁性体，比普通形式的锦致密18%。铺是稀土元素中最丰富的金属元素。有四种同位素：136Ce、138Ce、140Ce、142Ce。142Ce是放射性的a放射体，半衰期为5x1015年。是锢系金属中自然丰度最高的一种,性质活泼。在空气中失去光泽，加热时燃烧，与水迅速反应，溶于酸。用于制造玻璃、打火石、陶瓷和合金等。1.3.2 铀的来源铺主要存在独居石和氟碳铀矿中，也存在于铀、牡、杯的裂变产物中。常由氧化 锦用镁粉还原，或由电解熔融的氯化锦而制得1.3.3 铀的广泛应用（1）锦作为玻璃添加剂，能吸收紫外线与红外线，现已被大量应用于汽车玻璃。不仅能防紫外线，还可降低车内温度，从而节约空调用电。从1997年起，日本汽车 玻璃全加入氧化钠，1996年用于汽车玻璃的氧化铀至少有2000吨，美国约1000多 吨。（2）目前正将铺应用到汽车尾气净化催化剂中，可有效防止大量汽车废气排到 空气中美国在这方面的消费量占稀土总消费量的三分之一强。（3）硫化铀可以取代铅、镉等对环境和人类有害的金属应用到颜料中，可对塑 料着色，也可用于涂料、油墨和纸张等行业。目前领先的是法国罗纳普朗克公司。（4）Ce:LiSAF激光系统是美国研制出来的固体激光器，通过监测色氨酸浓度可 用于探查生物武器，还可用于医学。许应用领域非常广泛，几乎所有的稀土应用领域 中都含有锦。如抛光粉、储氢材料、热电材料、铺鸨电极、陶瓷电容器、压电陶瓷、铀碳化硅磨料、燃料电池原料、汽油催化剂、某些永磁材料、各种合金钢及有色金属 等。1.4 铜铜，原子序数29,原子量63.546,面心立方晶体。铜具有优良的导电和导热性 能，较好的耐腐蚀性，变形阻抗较低，能承受高度的冷变形而不破裂，是一种重要的 有色金属材料，主要用于电子、电工、机械、建筑和运输工业部门。工业上常用的是 含铜99.30%以上。可通过压力加工法制成各种半制品的变形铜，又称加工铜，变形 铜通常可分为韧铜、无氧铜、脱氧铜三大类。铜在金属有机合成化学中的催化应用很广泛。由于铜是3d4s l构型的原子，存 在d收缩，4s和3d电子的能量比较接近。因此铜原子的化合价可以表现为+1,+2,+3,甚至可以表现出+4这样的化合价。铜的不稳定的变价空间是使得Cu作为催化剂 催化反应的原因之一。铜也能改变其它金属主相的颗粒分布。德国柏林工业大学研究人员和来自美国的 学者合作，采用浸渍法，以及冷冻干燥处理和退火热处理方式制备出了一种新的伯铜 合金型催化剂。这种催化剂由球状伯铜颗粒构成，其里面是铜，外壳是只有儿个原子 厚度的伯。他们发现这种结构可使催化剂合金颗粒表面伯原子晶粒的排列密度比普通 伯紧密得多，并能减少结合氧原子所需的能垒，使伯合金催化剂比纯伯催化剂性能更 好，让氢燃料电池制造成本大大降低口叫1.5 Pt/C催化剂的制备技术伯基催化剂是适用于质子交换膜燃料电池（PEMFCs）和间接电解法制氢的高效 电催化剂，一般都采用Pt/C复合电极，其中Pt为催化剂,C为载体。而Pt的利用规模 受到价格和资源的限制。因此如何降低Pt载量，同时提高其催化活性成为研制新型 催化剂材料的重点问题。有关伯合金应用于催化材料的研究表明，伯合金在催化剂中 极大地提高了催化剂氧化反应活性，并能有效降低Pt消耗，其主要原因在烧结方法的 稳定性方面得到改进，由于阴离子的变化和水的吸附而导致氧吸附能力不同；由于一 些基底金属的运动使表面变得粗糙，这增加了伯的表面面积。目前，公认的发展Pt/C 催化剂的方向有两方面，一是低的Pt担载量，二是高的催化活性。这两点的发展与 催化剂的载体预处理、制备方法的选择以及后期的活化处理等技术密切相关。1.5.1 载体的选择与预处理载体型催化剂对载体的选择非常重要，它不仅直接影响催化剂的粒径、分散度及 活性，而且影响催化层的导电性、传质及电化学比表面积等。载体型催化剂所选用的 载体必须具备高的电导率、高的比表面积、较好的孔结构，而且在电池工作条件下较 为稳定，能使贵金属高度分散并能阻止其微晶再聚结口刀。石墨是单质碳元素的结晶物，其结晶骨架为六边形层状结构，具有良好的化学稳 定性（耐酸、耐碱和耐有机溶剂腐蚀）。徐洪峰比较了石墨纳米纤维和Vulca n XC-72 碳黑作为Pt催化剂载体的抗腐蚀性能，结果表明在相同条件下，XC-72的峰电流增 加了 60%,而GNF（石墨纳米纤维）增加了 2%；Pt/XC-72的腐蚀电流比Pt/GNF的 大40%；恒电位氧化60h后，Pt/XC-72约有84.7%的电化学比表面积损失，Pt/GNF 仅损失37.2%。此外，用于Pt催化剂的C载体还有碳纳米管，碳分子筛，碳凝胶等。催化剂在制备前，必须对C载体进行恰当的预处理，以除去载体表面的杂质，增 大比表面积，改变孔结构等。处理方法有：高温惰性气体保护条件下处理；高温 部分氧化剂条件下处理；用硝酸，双氧水，丙酮，酒精等溶剂处理；高温惰性气 体处理后再用双氧水处理；采用蒸汽或co2活化处理；超声波处理；真空镀 膜中的离子束清洗处理等。碳材料的不同以及制备催化剂方法的不同，处理方法也是 不同的。1.5.2 Pt/C催化剂的制备方法Pt/C催化剂的制备方法对催化剂中Pt颗粒的粒径大小、分布以及择优取向等方 面影响很大，进而决定了所制备催化剂的催化性能。根据材料、反应条件及用途的不 同，制备方法也有所不同。Pt/C催化剂的制备方法真空溅射法、有浸渍-还原法、微 波法、微乳液法、离子交换法、胶体法、化学气相沉积法、电化学沉积法、水热法、高能球磨法等。本实验采用真空溅射法。真空溅射法真空溅射法是将Pt金属制备成靶材，在真空室中，利用荷能粒子轰击Pt靶表面,使被轰击出的Pt粒子在炭基底上沉积，从而制得Pt/C催化剂。这种溅射技术可以分 为直流溅射、射频溅射、磁控溅射、ECR溅射和离子束溅射等技术。Ino ue等人采用 ba rrel型溅射系统制备出了 Pt-Ru/C催化剂，当Pt与Ru比例为1:1时,颗粒尺寸小 于4nm,与浸渍法制备出的催化剂对比，发现利用溅射法制备出的催化剂电化学性能 要优于浸渍法。离子束溅射技术是近年来发展起来的制备高质量薄膜的方法，在制膜过程中，沉 积速率慢，膜的厚度及质量容易控制。利用此方法能制备出低载量，高活性的Pt/C 催化剂。此方法在国内研究较少，还需要更多的工艺技术以及理论方面的支持。1.5.3 Pt/C催化剂的后处理Pt/C催化剂制备完成后，一般都会经过一些后处理。Bezerra等人对近年来关于 炭负载Pt、Pt基合金、无Pt合金以及大量过渡金属化合物催化剂的研究做出了总结,总结表明，对催化剂进行恰当的热处理能够提高催化剂的活性及稳定性，并且不同催 化剂的恰当热处理温度及时间是不同的。Pt/C催化剂退火主要是为了增加Pt颗粒的均匀度和分散性，但是同时也会发生Pt颗粒团聚的现象。因此，寻找退火温度以及退火环境（真空，气体保护）对催化剂 也是很重要的。1.6 薄膜技术薄膜是由离子、原子或分子的沉积过程形成的二维材料。其定义为采用一定方法,使其处于某种状态的一种或几种物质（原材料）的基团以物理或化学方式附着与某种 物质（衬底材料）表面，在衬底表面形成一层新的物质，这层新的物质就称为薄膜。薄膜材料及相关器件兴起于20世纪60年代，是新理论与高技术高结晶的产物，已成为电子、信息、传感器、光学、太阳能利用等技术的核心基础，在卷镀薄膜产品、塑料金属化制品、建筑镀膜制品、光学薄膜、集成电路、太阳能电池、液晶显示膜、刀具硬化膜、光盘、磁盘等方面都已具相当大的市场和规模。1.6.1 薄膜的特点及分类薄膜的基本特征是：具有二维延展性，其厚度方向的尺寸远远小于其它两个方 向的尺寸。不管是否能够形成自持（自支撑）的薄膜，衬底材料是必备的前提条件,即只有衬底表面才能获得薄膜。广义上，薄膜包括有气态、液态和固体三种形态，分别称为气态薄膜、液态薄膜 和固体薄膜。按结晶状态，薄膜可分为非晶态与晶态，后者进一步分为单晶薄膜和多 晶薄膜。从化学角度，薄膜可以分为有机薄膜和无机薄膜。按组成元素，可以分为金 属薄膜和非金属薄膜。按物理性能，可以划分为硬质薄膜、声学薄膜、热学薄膜、金 属导电薄膜、半导体薄膜、超导薄膜、介电薄膜、磁阻薄膜、光学薄膜等。与块体材 料相比，由于薄膜厚度方向的尺寸很小，显示出明显的尺寸效应，表现出一些块体材 料不具备的力、声、热、电、光等物理特性。1.6.2 物理成膜物理成膜是指在薄膜沉积过程中，不涉及到化学反应，薄膜的生长基本是一物理 过程，这类方法以物理气相沉积（PVD）为代表。（1）真空蒸发镀膜在真空室内加热，使固体原材料蒸发汽化或升华，并凝结沉积到一定温度的衬底的表 面，形成薄膜，这就是真空蒸发镀薄膜。它是一种非常简单的薄膜制备技术。真空蒸 发镀膜分为三个基本过程：被加热材料的加热蒸发：通过一定加热方式，使被蒸发 材料受热蒸发或升华，即由固态或液态转变为气态；气态原子或分子由蒸发源到衬 底的输运：该过程主要受真空度、蒸发源一衬底间距、被蒸发材料蒸汽压的影响；衬底表面的沉积过程：包括粒子与衬底表面的碰撞、粒子在衬底表面的吸附与解析、表面迁移以及成核和生长等过程。（2）溅射镀膜溅射是指利用气体放电产生的正离子，在电场作用下加速成为高能粒子，撞击固体（靶）表面，进行能量和动量交换后，固体表面的原子或分子在轰击下离开表面。利 用固体表面被溅射出来的物质沉积成膜的过程，称溅射镀膜。它与真空蒸发镀膜的区 别是：一个以动量转换为主，一个以能量转换为主。溅射镀膜的特征是：镀膜过程 中无相变现象，使用的薄膜材料非常广泛；沉积粒子能量法大，并对衬底有清洗作 用，薄膜附着性好；薄膜密度高、杂质少；膜厚可控性、重复性好；可以制备 大面积薄膜；设备复杂，需要高压，沉积速率低。离子束溅射（IBS）法是在离子束辅助沉积（IBAD）的基础上发展起来的，它采用进 一步加大离子束能量的方法，使其能直接将膜料溅射到衬底上。由于离子轰击的能量 比IBAD法要大得多，因此用IBS沉积的光学薄膜具有高的堆积密度和极细致的微观 结构，而折射率乂接近块状材料，因此薄膜具有高的光学稳定性和低的散射、吸收损 耗口叫 这为制造高强度、高功率的光学薄膜开辟了新的路径。但IBS也有自身的缺 点：大的离子轰击能量和密度，增大了表面的粗糙度，引起散射损耗的增加；因 不同的气体对同一种膜料有着不同的吸收，必须合理地选择离子源的工作气体;IBS 沉积率很小。（3）脉冲激光沉积（PLD）激光被物体吸收方式有三种，分别为晶格电子、声子体吸收，表面自由载流子的吸收，羽辉的吸收。PLD技术是利用脉冲聚焦激光束烧蚀靶材，使靶的局部在瞬间受高温 汽化,在真空室内惰性气体羽辉等离子体作用下活化，并沉积到衬底的制膜方法。PLD 沉积过程分靶材的蒸发、蒸发羽辉的输运和薄膜的沉积三步。PLD的优点为：与 MBE（分子束外延）相比，成本低得多，同样质量的薄膜，其成本仅为MBE的十分 之一；激光源与沉积系统分开，可以通过激光向不同靶聚焦，在衬底上直接生长多 层薄膜口久（4）离子成膜离子成膜可分为离子镀、离子束沉积和离子注入。I.离子镀离子镀是将真空蒸发与溅射结合的技术，是“辉光发电中的蒸发法”，即利用气体发 电产生等离子体，同时，将成膜层材料蒸发，一部分物质被离化，一部分变为激发态 的中性粒子。离子在电场作用下轰击衬底表面，起清洗作用，中性粒子沉积与衬底表 面成膜。影响离子镀膜质量的参数有：工作时的真空度；放电气体种类与压强；蒸发源的物质供给速率与蒸汽流大小；衬底负偏压和离子电流；衬底温度；衬底与蒸发源的相对距离。离子镀的特点：膜层附着性好；膜层密度高；绕镀 性好；沉积温度相对较低，沉积速率大；有利于化合物膜的形成；膜材广泛。II.离子束沉积离子束沉积按离子束功能分为一次离子束沉积（低能离子束沉积），又称离子束沉积,离子束由膜层材料离子组成；二次离子束沉积（离子束溅射），离子束由惰性气体的 离子组成。III.离子注入离子注入是将大量高能离子注入衬底成膜。当衬底中注入的气体离子浓度接近衬底物 质的原子密度时，因衬底固溶度限制，注入离子与衬底元素发生化学反应，形成化合 物薄膜。（5）分子束外延MBE是在真空蒸发技术基础上改进而来的。在超真空下，将各组成元素的分子 束流，以一个个分子的形式喷射到衬底表面，在适当的衬底温度等条件下外延沉积。其优点是可以生长极薄的单晶层，可用于制备超晶格、量子点等，在固态微波器件、光点器件、超大规模集成电路等领域广泛应用。1.6.3化学成膜化学镀膜技术中，有化学反应的使用和参与，通过物质间的化学反应实现薄膜生 长。此类方法的代表性技术有化学气相沉积（CVD）、液相反应沉积（如液相外延）、也化学沉积。（1）化学气相沉积（CVD）化学气相沉积是指利用流经衬底表面的气态燃料的化学反应，生成固态物质，在衬底 表面形成薄膜的方法。其优点是：设备、操作简单，可以通过气体原料流量的调节，在较大范围控制产物组分，可制备梯度膜、多层单晶膜以及多层膜的微组装；薄膜晶 体质量好，薄膜致密，膜层纯度高；适用于金属、非金属及合金等多种膜的制备；可 在远低于熔点或分解温度下实现难熔物的沉积，且薄膜粘附性好；绕镀性好，可在
