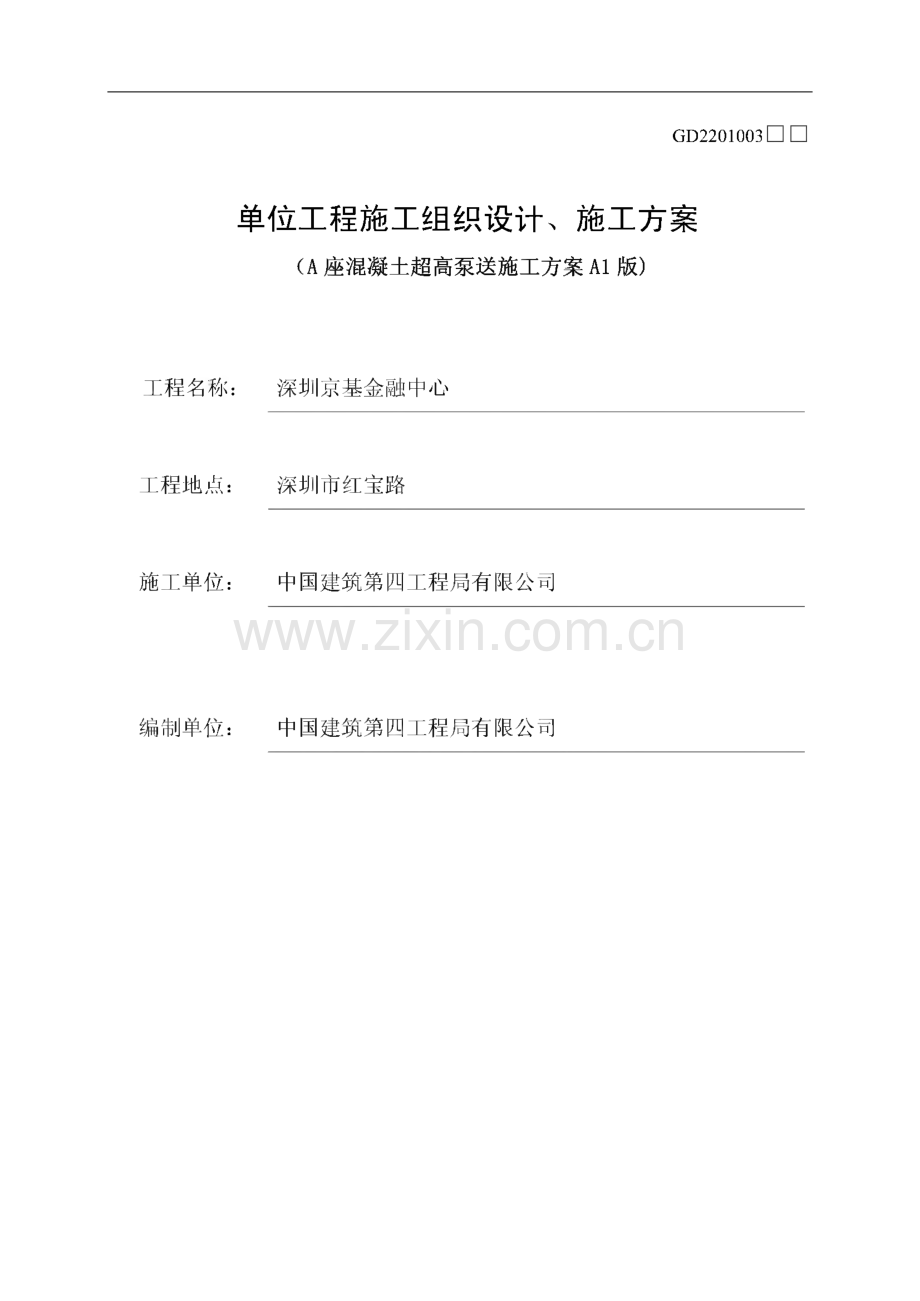

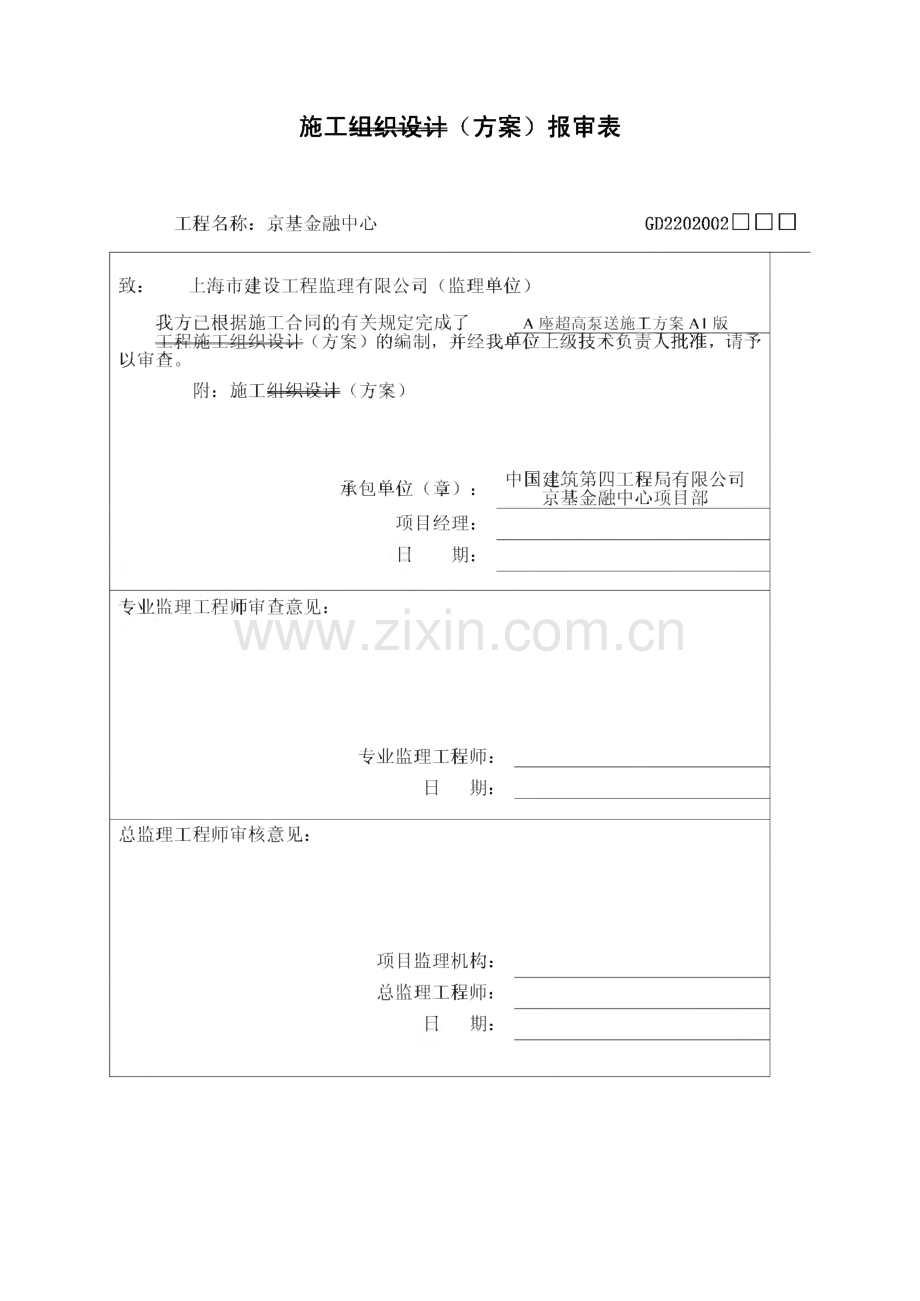

GD2201003 口单位工程施工组织设计、施工方案（A座混凝土超高泵送施工方案A1版）工程名称：深圳京基金融中心工程地点：深圳市红宝路施工单位：中国建筑第四工程局有限公司编制单位：中国建筑第四工程局有限公司：施工组织设计（方案）报审表工程名称：京基金融中心 GD2202002致：上海市建设工程监理有限公司（监理单位）我方已根据施工合同的有关规定完成了 A座超高泵送施工方案A1版工程施工组织设计（方案）的编制，并经我单位上级技术负责人批准，请予 以审查。附：施工组织设计（方案）承包单位（章）：项目经理：II 期：专业监理工程师审查意见：中国建筑第四工程局有限公司 京基金融中心项目部专业监理工程师:日期:总监理工程师审核意见：项目监理机构:总监理工程师:日期:目 录1.工程概况.12.设备选型依据.13.超高层泵送设备的选择.13.1.中联超高压泵HBT90.40.527RS特点及配置.13.2.混凝土泵的平面布置.54.混凝土输送管.64.1.直管.104.2.弯管.104.3.管道密封.114.4,管道的垂直布置.1245输送管的固定.144.6.管道截止阀.185.布料机特点及配置.195.1.布料机特点.195.2.优点.195.3.夕卜形.195.4.布料机主要技术参数.205.5.布料机管道安装.215.6.核心筒布料机布料范围.216.混凝土泵送施工.236.1.泵送施工条件.236.2.泵送施工.246.3.管路清洗.247.泵送混凝土的连续供给.257.1.混凝土搅拌站的选择.257.2.现场的交通组织.257.3.泵送系统的正常保证.268.混凝土的泵送及浇捣.278.1.混凝土泵送.278.2.混凝土的浇捣.278.3.混凝土养护.289.混凝土试块长期保存试验.299.1.试件的留置种类.299.2.计划检测、观察的项目.309.3.检测、观察方案.309.4.长龄期试件的留置原则.319.5.试件的成型.319.6.试件的检测的龄期.3110.混凝土输送泵的安全使用措施.3111.质量保证措施.3212.安全环保措施.33京基金敝中心 A座超高泵送施工方案Al版混凝土超高泵送1.工程概况京基金融中心主塔楼工程高439米，外框、核心筒采用C60、C70、C80,9.9 万方；楼板采用C30/C40混凝土，3万方，总计混凝土方量12.9万方。2.设备选型依据根据JGJ/T10-95混凝土泵送施工技术规程推荐的计算方法,选择较高压 力损失计算的S.Morinaga公式：2(t PH=-降+K,1+2 V a式中：r一输送管半径 r=0.0625(m)K1 二粘着系数(Pa)Kl=(3.0-0.10S1).102K2;速度系数(Pa/m/s)K2=(4.0-0.10S1).102t2/tl一分配发切换时间与活塞推压混凝土时间之比,取0.2V混凝土在输送管内平均流速(m/s)a混凝土径向压力与轴向压力之比，a=0.9根据计算：APH=0.015MPa/m(水平)初步计算：已知：垂直高度 439(m)X4X0.015=26.34MPa预计：水平管道 150mX0.015=2.25MPa空机压力：3MPa因此，混凝土泵的出口压力要大于P26.34+2.25+3=31.59MPa3.超高层泵送设备的选择根据上述计算及要求，本工程选择两台中联重科生产的HBT90.40.572RS超 高压混凝土泵，其液压系统最大压力32MPa,混凝土出口压力可达40MPa,理论 泵送高度为800m,完全可以满足本工程的泵送要求。3.1.中联超高压泵HBT90.40.527RS特点及配置3.1.1.该泵的技术特点如下：中国建筑第四工程局有限公司 第1户CHINA CONSTRUCTION F OURTH ENGRG DIVISION CORP LTD、京基金敝中心A座超高泵送施工方案Al版1）方量大、压力高：在国内率先运用“增压传动”的设计理念，即：通过 32MPa的液压系统压力实现40MPa的混凝土推送力。40MPa混凝土输送压力足 以满足高度439m的高层建筑建设的需要。2）高可靠性：连续泵送作业，工作时间长，混凝土泵的可靠性显得由为重 要，原装进口的液压件、电气元件性能优越，为设备的可靠性提供了保证。3）行业内首家将GPS远程监控系统用于混凝土泵，实现总部、现场两地共 同实时跟踪、记录设备施工状态，为专家和工程管理者同时准确掌握设备运行状 态提供了快捷平台，提高了解决问题的效率；4）双动力合流技术：两台286kW原装进口德国道义次柴油机动力系统分别 驱动两套双泵双回路系统，两套系统既可以单独工作，也可以合流同时工作。5）混凝土泵的眼镜板，切割环应该在低磨损下使用，才能够确实保证良好 的泵送状态，降低堵管现象的发生。该设备采用独特工艺的硬质合金眼镜板和切 割环超强耐磨，大大延长了易损件的使用寿命；6）超强的摆动能力：通过增大摆动油缸面积来提高摆动油缸力矩，成功地 避免了低塌落度条件下摆缸不到位现象。与此同时，新型分配缓冲专利技术，既 确保了大的摆动力矩，又极大地降低摆动冲击。提高了S管花键轴的使用寿命。7）润滑系统采用拥有专利技术的集中自动润滑系统，这种柱塞式浓油泵的 压力高，工作可靠，可实现混凝土活塞自动润滑。在润滑泵吸油口和出口处均安中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第2页京基金敝中心 A座超高泵送施工方案Al版装有过滤器，双重保护，润滑更可靠。8）采用风冷与水冷结合的强制散热器装置，确保液压系统的工作油温控制 在正常范围之内，从而保障主机液压系统处于正常的工作状态。9）快换活塞技术：改进了混凝土活塞与油缸活塞杆的连接形式，使活塞能 退回到水箱内，机手能随时检查活塞磨损情况，也大大减小了更换活塞的劳动强 度。10）自动高低压切换：一个按钮即可实现混凝土泵高低压状态的任意切换，在泵送过程中就能实现高低压切换，避免了在高低压转换过程中人为的失误，减 少了高低压的转换时间和劳动强度。3.1.2.混凝土泵（中联重科）HBT90.40.572RS基本参数技术参数单位HBT9 0.40.572RS混凝土最大理论方量（低压/高压）m7h9 1/49最大理论出口压力（低压/高压）MPa39.5/20最大理论出口压力时方量（低压/高压）3 m76/40活塞最大换向频率（低压/高压）n/min28.5/15恒功率液压起调压力泵送进入恒功率佐压力（低压/高压）MPa26.416.6/32.6混凝土缸直径/行程mm0180 x2100主油缸直径/行程mm0200 x0140 x2100主油泵型号2-A11VL0260液压系统型式开式液压系统油箱容积L1700发动机型号2-BF6M1015C发动机（功率）/转速kw/rpm(286+286)/2100整机质量kgW140003.1.3.混凝土泵（三一重工）HBT90CH-2135D混凝土输送泵技术参数HBT90CH-2135D整机质量kg13000外型尺寸mm7450X2480X29 50理论混凝土输送量m3/h87/53理论混凝土输送压力Mpa19/35中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第3页京基金敝中心 A座超高泵送施工方案Al版 耳 J主油缸直径X行程mm4)180X2100输送缸直径X行程mm4)180X2100主油泵排量cm3/r260X2柴油机功率kW273X2上料高度mm1420料斗容积m30.7理论最大输送距离（125a 管）m水平2500垂直8353.1.4.混凝土泵HBT90.40.572RS总成配置配置名称配置内容备注标 准 配 置柴油机德国道义茨BF6M1015c液压系统油路形式开式双泵双回路（泵送双泵合流）主油泵力士乐 A11VL0260+A11VL0260主阀及控制阀块力士乐泵送油缸 200 x6 140 x2100泵送高低压切换有眼睛板、切割环等耐磨件合金或耐磨焊条堆焊可选润滑系统随动油脂泵、递进分油器遥控器有线无线兼容任选搅拌自动正反转功能有电控显示屏可选3.1.5.液压系统配置表序号代号名称数量产地1A11VL0260主泵2力士乐2A10V028DR恒压泵231PF2G2-4X/022齿轮泵24FDR5DP1减压阀25DB30主溢流阀26DB10溢流阀274WEH25E电液换向阀284WE10H电磁换向阀2中国建筑第四工程局有限公司 第4户CHINA CONSTRUCTION F OURTH ENGRG DIVISION CORP LTD、京基金融中心 A座超高泵送施工方案Al版9J6K-9 85搅拌马达2中美合资104WMM10手动换向阀1力士乐3.1.6.高低压泵送参数表高压泵送q(cm3/r)Q(L/min)Pl(bar)H(m3/h)Z(n/min)P2(bar)429.71875.3332040.7412.7139 5.06458.369 33.6830043.3313.52370.3749 1.11000.3728046.2814.44345.685201059.24264.4448.8615.25326.47低压泵送q(cm3/r)Q(L/min)Pl(bar)H(m3/h)Z(n/min)P2(bar)429.71875.3332076.7523.9 5201.48458.369 33.6830081.4425.41188.8949 1.11000.3728086.7327.06176.35201059.24264.449 1.3528.5166.5注：Pl:系统压力 q：液压泵排量Q：液压泵流量P2:泵送压力 H:泵送方量 Z：泵送次数3.2.混凝土泵的平面布置本工程用2台HBT90.40.572RS型混凝土泵，另放置1台同型号混凝土泵作 为备用泵，布置2套泵管。根据京基金融中心项目施工平面图和现场情况，考虑 混凝土运输车的运输通道、候车区，2台混凝土泵布置具体见下图。中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第5页京基金敝中心A座超高泵送施工方案Al版4.混凝土输送管超高压泵送中，混凝土输送管是一个非常重要的因素。考虑到本工程施工大 部分是C60以上的高强度高性能混凝土，粘度非常大，泵送压力很大，混凝土输 送管采用45Mn2钢，调质后内表面高频淬火,硬度可达HRC4555,寿命比普通管 可提高35倍。弯管采用耐磨铸钢。以下为所需管件及管道附件明细。序 号产品编码代号名称设计 数量预损 耗备 件数总数备注10018233B0800锥管 160-144X100022420018233B09 00锥管 144-128X100022430018233B0500市 152X12X600 三通管268400019 3301A33060018233A3100直管152X12X123中国建筑第四工程局有限公司 第6户CHINA CONSTRUCTION F OURTH ENGRG DIVISION CORP LTD、京基金敝中心A座超高泵送施工方案Al版000600500019 3302A3301000弯管128X R1000-9 00142842600019 3301A33010000018233A0400直管0152X12X3000403437直管 6152X12X 0018233A0100 20 20 402250800019 3301A33020000018233A3200直管152X12X2000628900019 3301A33030000018233A2300直管中152X12X15002131000019 3302A3302000弯管中128X R1000-4501231100019 3301A3304000直管152X12X12002021200019 3301A33050000018233A0600直管0152X12X100064101300019 3306A3301000法兰式两位截止阀44接头可 换14000108226B0100000水平管架11021215000108226B0200000水平管架21952416000108226B0300000水平管架35966517000108226B0400000水平管架461107118000108226B0500000弯管支架141519000108226B0600000竖直管架12220000108226B0700000竖直管架2662100019 3304A0301000过渡管中128-126 X1645224F-F22000108226B0800000竖直管架3138121502300019 3301A3201000直管中146X10X30001403143F-F2400019 3301A3206000直管0146X10X12001003103F-F2500019 3301A3203000直管0146X10X200016218F-F26000108226B09 00弯管支架244中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第7页京基金敝中心A座超高泵送施工方案Al版00027000108226B1000000弯管支架3442800019 3302A3301000弯管中126X R1000-9 008412F-F2900019 3301A3202000直管146X10X2200426F-F30000108226B1100000竖直管架4663100019 3301A1201000直管中140X7 X 3000A224A-A32000108226B1200000竖直管架5641077层 以上还 需大量 安装3300019 3304A0202000过渡管中126-126AX9 40224F-A3400019 3301A1204000直管中140X7X 1120A224A-A3500019 3305A1101000管卡125A型I2620463600019 3302A1202000弯管126X R1000A-200448A-A3700019 3301A1203000直管中140X7X 1275A224A-A3800019 3302A1201000弯管126X R1000A-9 00246A-A3900019 3301A1205000直管中140X7X 1000A224A-A4000019 3304A0204000过渡管126A-中 125BX1000224A-B4100169 3301A0001000管卡125B型I246421040000627GB/T79 9-19 88地脚螺栓M20X40024226（截止 阀用）4300019 3301A33080000018233A3000直管 6152X12X50022备用管,F-F44000108226B1300000快换垫板224调整用45101310005003GB/T3452.1-19 9 2。形密封圈160X737469443法兰型 管用46104000010227GB/T5782-2000螺栓M24X 140-10.932326447104020004011GB/T6170-200螺母M24-10500320820中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第8页京基金敝中心A座超高泵送施工方案Al版048104030000010GB/T9 3-19 87垫圈24500320820491081000766GB/T3452.1-19 9 2。形密封圈149 X7.5262046A型管 用5000169 3301A00040020019 9 05A0016密封圈中125246B型管用511040000705GB/T5782-2000螺栓M24X160-10.9468288756521040000532GB/T5782-200 0螺栓M20义150 10.91776126190253104020009 7GB/T6170-200 0螺母M20-817761261902541040300038GB/T9 3-19 87垫圈2017761261902550010027504GB/T3452.1-19 9 20形密封圈19 0X7268锥管用561081000767GB/T3452.1-19 9 20形密封圈180X7268锥管用5700019 3301A1206000直管140X7 X 1770A44A-A,新 增5800019 3304A0208000过渡管中126A-125BX38044A-B钢 平台，新增5900019 3306A3301210接管I22F-F截 止阀备 用，新增6000019 3306A3301310接管n22F-F截 止阀备 用，新增6100169 3304A0168000直管133X4X1500B22B-B钢 平台，新增6200019 3301A1210000直管中140X7X 100A44A钢平 台调 整，新增6300019 3301A1209000直管140X7X 200A44A钢平 台调整，新增6400019 3301A1208000直管140X7X 300A44A钢平 台调 整，新增中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第9页京基金敝中心A座超高泵送施工方案Al版6500019 3301A1207000直管中140X7X 500A44A钢平 台调 整，新增管径为152X12用于5层以下，146X10用于5-73层，140X7用73 层以上及顶模钢平台以上。4.1.直管管道均采用合金钢耐磨管。4.1.1.从泵出料口到高度200米楼层之间采用12 mm厚高强度耐磨的125AG 混凝土输送管（见下图），使用寿命约8万方。4.1.2.高度200米以上采用10 mm厚高强度耐磨125AG混凝土输送管（见下 图），使用寿命约7万方。4.1.3.平面浇注和布料机采用125B耐磨混凝土输送管（见下图），使用寿命 约2万方。4.2.弯管中国建筑第四工程局有限公司第10页CHINA CONSTRUCTION FOURTH ENGRC DIVISION CORP LTD京基金敝中心A座超高泵送施工方案Al版采用耐磨铸钢，半径为1m、厚度不小于12mll1的弯管（见下图）。平面浇注和布料机采用125B耐磨铸造弯管（见下图）。依据薄壁缸筒理论计算按：超高压耐磨管道外径*壁厚 152*12 内径d=0128;高压耐磨管道 外径*壁厚 146*10 内径d=0126；普通耐磨管道 外径*壁厚 133*4 内径d=125,材质 45Mn2 钢,。b=8850。=o b/n8=p*d/2*。输送管壁厚5（mm）工作压力p安全系数n=2n=2.5n=3备注超高压耐磨管道250bar3.64.55.4安全300bar4.35.46.5安全350bar5.16.37.6安全400bar5.87.28.7安全高压耐磨管道250bar3.54.45.2安全300bar4.25.36.4安全350bar5.06.27.5安全400bar5.77.18.6安全普通耐磨管道lOObar1.41.762.1安全4.3.管道密封超高压和高压耐磨管道密封，采用密封性能可靠的0形圈端面密封形式。可耐lOOMPa的高压。中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION CORP LTD第11页京基金敝中心A座超高泵送施工方案Al版普通耐磨管道的密封采用外箍式。装拆方便。4.4.管道的垂直布置高层泵送时输送管道冲击大、压力高，从泵出料口到高度200米楼层之间采 用壁厚达12mm的高强耐磨输送管。高度200米以上采用10mm臂厚的125AG高强 耐磨输送管，平面浇注和布料机采用125B耐磨输送管。使用过程中应经常检查 管道的磨损情况，及时更换已经磨损的管道混凝土输送管垂直布置方案：中国建筑第四工程局有限公司第12页CHINA CONSTRUCTION FOURTH ENGRC DIVISION CORP LTD京基金敝中心A座超高泵送施工方案Al版中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRG DIVISION COW,LTD419.7m336.85m31 5.95m178.27m164,95rrT3828.07m二F77F43F4238-F42楼面管道布置详图卜4F42第13页京基金敝中心4.5.输送管的固定输送管固定。垂直管道可随电梯井或穿越楼面布设，每两节混凝土输送管至 少用一个固定管夹固定，固定管夹可用地脚螺栓固定于墙体或碎墩上。中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第14页京基金敏中心南面垂直向上弯管的固定216(0)150南面弯管混凝土墩做法大洋（混凝土墩置于楼板上）中国建筑第四工程局有限公司第15页CHINA CONSTRUCTION FOURTH ENGRG(XVI84OH CCM*LW京基金敝中心北面弯做法大洋中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第16页京基金敏中心A座超高泵送施工方案Al版水平管道固定泵管水平墩做法大样竖向泵管与连梁固定中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRG(XVI&O”3*IH第17页京基金敝中心A座超高泵送施工方案Al版竖向泵管与连梁牛腿连接做法大样4.6.管道截止阀每台泵送管路需用2个截止阀，共四个管路截止阀,主要有两个作用：461.泵出口 10米左右处安放一个:用于停机时泵机故障的处理；当运行一 段时间后，眼镜板、切割环等磨损后便于保养和维修；管路清洗拆卸。4.6.2.水平至垂直上升处安放一个：减少停机时垂直混凝土回流压力的冲击。截止阀液压动力由液压泵站提供。中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第18页京基金敝中心 A座超高泵送施工方案Al版液压截止阀5.布料机特点及配置根据京基金融中心项目部的工程特点，现提供型号为HG19Y的“中联牌”布 料机。5.1.布料机特点5.LL全液压驱动，360。全回转。5.1.2.电气系统主要元件选用日本欧姆龙Omron和法国施耐德Schneider等 世界知名品牌。5.1.3.三节卷折式臂架，运用计算机有限元分析、动力学仿真、模态分析等 最先进的设计手段对臂架机构进行优化设计；5.L4.有线遥控、无线遥控两种操作方式。5.15装运时，可将整机分解为几个大部件，其重量及几何尺寸大致如下（单位t）：型号部件名称单件重量（kg）件数单件几何尺寸（长X宽X高）mHG19 Y大臂前+中臂+小臂180019.4x0.9 x1.2上下支座+回转支承+大臂后200013.9 x 2.2x2.7立柱（管柱）60011.5x1.3x1.4供油装置50011.2x0.65x1.3上支座平台+栏杆42012.1x2.75x0.8电控柜16010.3x0.6x1.25.2.优点5.2.1.固定式：整体吊装、立柱与基础采用4个销轴快装。5.2.2.塔身以上部分弯管为（pl25xR500B-90,立柱弯管为0 125x1000B-900,降低混凝土泵送阻力。5.3.外形中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第19页京基金敝中心A座超高泵送施工方案Al版5.4.布料机主要技术参数技术参数型 号HG19 Y输送管(外径X壁厚)JJ83(mmxmm)133x4软管(内径X长度)(Xmm)5 X3000布料半径(m)18.6三节液压卷折式一节臂(m)9.3二节臂(m)5.28三节臂(m)4.0回转范围()360电机功率(kW)7.5独立高度(至臂根较点)(m)3中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第20页京基金敝中心A座超高泵送施工方案Al版管柱截面（mm）塔身界面（mm）(p800管柱高度（m）塔身高度（m）1.395操作方式1.有线遥控2.无线遥控整机重量（t）6电源380V/50HZ5.5.布料机管道安装5.6.核心筒布料机布料范围1）核心筒布料机范围核心筒混凝土采用两台HG19Y内爬塔式布料机配合混凝土浇筑，能360回 转，回转半径为18.6米，布料机固定于钢平台上与其一起升，浇筑77层以下核 心筒混凝土，77层以上部分把混凝土输送管固定在提模钢平台，出料口接串管 进行混凝土浇筑。曲时旅 工便道下人口（覆留8。，80。洞口）内平台钢板两走堂板 下挂五步挂架脐联工便道外平台钢板网走黄板 下挂七步挂柒77层以下混凝土浇筑平面布置图平台板上蜃百国版2000高HG19Y工作范围示意图图中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第21页京基金敝中心A座超高泵送施工方案A1版-14-160 2 4 6$10 12 14 16 18 202淅77层以上混凝土浇筑平面布置图2）外框柱平台式布料机布料范围外框柱混凝土浇注分别在南、北各安置一台平台式布料机，东西方向位置的移动主要通 过塔吊进行吊装就位。由于楼层平面发生阶段性的改变，在楼层上混凝土泵管按两个阶段进行布置。中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第22页京基金敝中心A座超高泵送施工方案A1版第一阶段为90层以下，第二阶段为91层及以上层。具体的布置如小图所示:第一阶段布置图1M=)一_业三=漏嶷土泵曾 91层以上混凝土浇鸵千1S布置图回 操作平台第二阶段布置图6.混凝土泵送施工6.1.泵送施工条件中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION CORP LTD第23页京基金敝中心 A座超高泵送施工方案Al版6.1.1.泵机人员设置:机手4人（2人/台），负责泵机操作和泵机的常规保养；专业维修工2人，负责两天泵机的日常机修工作；管道维护工8人，负责管道架 设、拆装。6.1.2.高层施工过程中因操作人员无法及时了解施工面的情况，必须确保操 作人员与施工面人员的通讯畅通；6.1.3.泵机附近和操作平台需有充足的水源。6.1.4.当泵送混凝土出口压力超过12Mpa,建议启用HBT90.40.572RS混凝 土泵，预计从第20层开始，垂直高度约100米,20层以下采用普通的HBT80B816s 混凝土泵施工。6.2.泵送施工621.泵水：根据管路长短，首先泵一至两料斗清水以润湿管路、料斗、混 凝土缸。泵水首先泵入废浆箱，随后用塔吊吊回地面。废浆箱如下图所示：废浆箱做法大洋6.2.2.泵砂浆：在泵机出口处管路中放入一只海绵球，将砂浆倒入料斗，砂 浆采用与所泵碎同组分的砂浆配合比。同时砂浆必须充分搅拌,砂浆用量每200m 管路约lm306.2.3.泵送混凝土料：在料斗内，砂浆余料还处在搅拌轴以上时，加入混凝 土料，开始正常泵送。6.3.管路清洗当管路中残留混凝土能都用于施工现场时，停止供料。力125输送管混凝土 残留量约为12.3L/m。泵送即将结束，可泵送23方砂浆，将碎顶出，再泵水 将砂浆顶出，清洗管道，砂浆泵入废浆箱内，并用塔吊调回地面。泵送结束后，中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第24页京基金敝中心 A座超高泵送施工方案Al版任何情况下都应将混凝土缸、S阀、料斗、输送管清洗干净。7.泵送混凝土的连续供给7.1.混凝土搅拌站的选择我们选择深圳市较大的安托山混凝土公司为本工程A座塔楼提供商品混凝 土，该公司目前为东南亚规模最大、自动化程度最高、设备最先进、环保意识最 强的商品混凝土制造企业，拥有6台搅拌机、4条生产线，满班生产能力达每小 时900立方米，能很好地保证该工程A座塔楼混凝土施工的需要。搅拌站的具体 情况见下表：7.2.现场的交通组织序号名称搅拌站位置日生产 能力搅拌车 辆情况搅拌站到 施工现场 车程资质 级别备 注1深圳安托山混 凝土有限公司深圳市福田区 北环路南侧2000m390辆0.5h1级为保证混凝土浇筑时现场不出现交通混乱现象，我们将对现场道路进行规划,混凝土浇筑时混凝土运输车按照与预定的路线行驶，现场2台泵各设一个候车区,具体情况见下图所示：中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第25页京基金敝中心A座超高泵送施工方案Al版一层地面泵管平面布置图7.3.泵送系统的正常保证HBT90CH超高压泵采用两台柴油机分别驱动两套泵组。应用双动力功率合流 技术，平时两套泵组同时工作，当一组出故障时可切断该组，另一组仍维持50%的排量继续工作，避免施工过程中断造成损失，既可同时工作以提高工作效率，也可单独作业，即使1台发生故障仍有备用发动机继续工作，大大提高了施工过 程的可靠性。由于泵送最大高度达437.5m,管道内的混凝土对混凝土活塞反压极大，针 对这一关键工况特点，采用特制高压混凝土活塞。采用125A壁厚为9或12mm,45Mn2合金钢特制耐磨超高压管道，经特殊 淬火处理，保障了管道的抗爆能力和耐磨损寿命。布管应根据混凝土的浇注方案设置并少用弯管和软管，尽可能缩短管线长度。中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第26页京基金敝中心 A座超高泵送施工方案Al版本工程管道沿楼地面或墙面铺设，为了减少管道内混凝土反压力，在泵的出口可 布置75-110m的水平管及若干弯管。堵管预防和应急措施：超高层建筑泵送时，容易反泵，不容易发生堵管。若发生堵管，其部位一般出现在水平段弯管或锥管处，特别是水平段与垂直管相 接的弯管处。堵管的处理方法，先进行反泵疏通，其它人员对堵管部位用榔锤敲 打该处。若排除堵管无效，可先将液压闸阀关闭，待泄压后，清除堵管中的混凝 土，接好管道，开启液压闸阀再继续泵送。爆管预防和应急措施：爆管一般出现在泵机出口端附近的管道，特别是水平 段与垂直管相接的弯管处。处理方法：关闭垂直管与水平管处的液压闸阀并更换 管道。预防措施：定期用红外线测厚仪检测水平段与垂直初始段输送管的厚度,厚度小于4毫米则更换。8.混凝土的泵送及浇捣8.1.混凝土泵送序号项目注意事项1泵管的布置布管应根据混凝土的浇注方案设置并少用弯管和软管，尽可 能缩短管线长度。本工程管道沿楼地面或墙面铺设，在混凝土地 面或墙面上安装一系列支座，每根管道均由支座固定。为了减少 管道内混凝土反压力，在泵的出口布置了一定长度的水平管及弯 管。2混凝土配合比配合比设计的原则是满足强度、耐久性、可泵性要求，详见 本章“混凝土配合比实验”。3泵送前准备泵送前应用水湿润泵的料斗、泵室、输送管道等与混凝土接 触的部分，检查管路无异常后方可采用水泥砂浆润滑压送。4泵送过程中开始泵送时泵机应处于低速运转状态，注意观察泵的压力和 各部分工作情况，待顺利泵送后方可提高到正常运输速度。当佐 泵送困难、泵的压力突然升高时会导致管路产生振动，可用槌敲 击管路、找出堵塞的管段，采用正反泵点动处理或拆卸清理，经 检查确认无堵塞后继续泵送，以免损坏泵机。8.2.混凝土的浇捣序号项目注意事项中国建筑第四工程局有限公司 第27注CHINA CONSTRUCTION F OURTH ENGRG DIVISION CORP LTD、京基金敝中心A座超高泵送施工方案Al版1浇筑前准备工作混凝土浇捣前应首 先对较光滑的混凝土表 面进行凿毛并清除混凝 土表面的浮浆和杂物，清水冲洗干净后，首先 铺设20厚水泥砂浆。!口2墙体的浇筑混凝土浇筑过程中应严格控制混凝土的坍落度、工作度及混 凝土的输送时间，以防混凝土产生离析。墙体混凝土分层进行浇筑。逐层振捣，确保混凝土浇筑质量；分层浇筑必须连续进行，严禁施工冷缝的出现。3水平楼板的浇筑核心筒水平楼板应 先做好与墙体之间的施 工缝处理。混凝土浇筑 时按照专项方案里制定 的浇筑方向连续进行。1I118.3.混凝土养护序号养护部位养护措施1核心筒核心筒剪力墙采取薄膜覆盖和洒水相结合的方式进行养护，具体为三层以下采取薄膜覆盖养护，三层以上由于采用顶模施工 落地式脚手架相应拆除，薄膜覆盖难于操作，因此三层以上采用 洒水养护；水平楼板采取洒水养护。2外框楼板采取洒水养护。外框钢管柱采取蓄水养护，水深150-200mm。中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRC DIVISION COW,LTD第28页京基金敝中心A座超高泵送施工方案Al版混凝土薄膜覆盖养护9.混凝土试块长期保存试验深圳京基金融中心建成后将成为深证市的又一标志性建筑之一，工程设计使 用年限为100年，所以混凝土结构的耐久性、混凝土结构的维护和保养十分重要。为了给工程在使用过程中的维护和保养提供依据，同时也为今后的类似工程的设 计和施工积累经验，我们将对木程的核心筒及钢管混凝土等典型部位的各种强度 等级混凝土留置长期试件，对混凝土在不同龄期的各项性能指标进行观察，了解 结构的耐久性变化情况，对结构混凝土的维护和保养提出建议或措施。9.1.试件的留置种类根据本工程的结构特性及混凝土所处环境,拟留置以下几种类型的试块：抗 压试块、弹性模量试件、氯离子渗透试件、混凝土收缩试件，并对试件做定期检 测。中国建筑第四工程局有限公司 第29户CHINA CONSTRUCTION F OURTH ENGRG DIVISION CORP LTD、京基金敝中心A座超高泵送施工方案Al版9.2.计划检测、观察的项目检测各龄期混凝土的强度、弹性模量、混凝土的收缩、混凝土的炭化深度、混凝土抗氯离子渗透能力，并建立混凝土的强度发展曲线、收缩一徐变曲线、炭 化深度曲线，根据各种曲线对结构的耐久性及寿命进行评估，提出维护的建议或 措施。混凝土抗压试验仪器 混凝土耐久性试验仪器混凝土渗透试验仪器9.3.检测、观察方案各龄期试件双倍留样，置于与工程类似的气候环境条件下，其中一半试件表 面刷上与工程所用相同的外墙涂料，涂料的更换时间与工程同步，分别检测各龄 期混凝土的各项性能，记录数据进行分析，对混凝土涂料的保护作用也可以进行 评价。中国建筑第四工程局有限公司CHINA CONSTRUCTION FOURTH ENGRG DIVISION COW,LTD第30页京基金敝中心A座超高泵送施工方案Al版混凝土的同条件养护9.4.长龄期试件的留置原则考虑到工程的特殊性，除对每个浇筑单元按规范要求留置试块以外，对核心 筒及钢管混凝土典型节点留置一定数量的长期试件，留置原则为：1）每50m高度为一个区段；2）不同强度等级；3）核心筒与钢管混凝土分别留置。9.5.试件的成型为了使长龄期试件所测的数据更具有代表性，每种混凝土强度等级的长龄期 试件必须由同一批混凝土制作，这样所测到的数据才能真实、准确的反应混凝土 在不同龄期的变化状况，对混凝土的耐久性的分析才会大致准确，才能准确的提 出对结构进行维护的建议和措施。9.6.试件的检测的龄期序号项目检测龄期1抗压试件56d、9 0d、180d各两组，其后每年检测两组。2弹性模量试件每隔两年检测一次，每次两组。3氯离子
