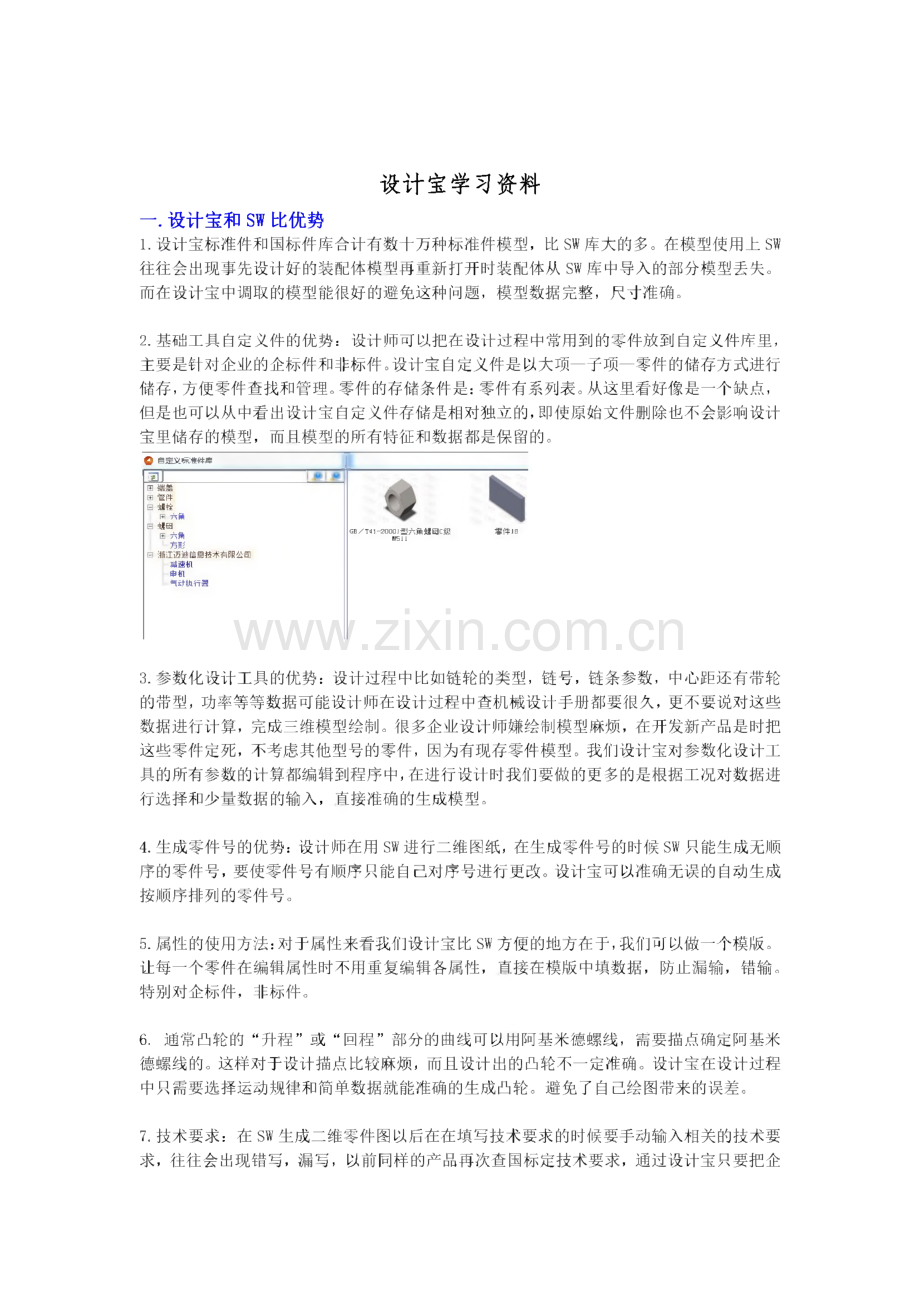

设计宝学习资料一.设计宝和SW比优势1.设计宝标准件和国标件库合计有数十万种标准件模型，比SW库大的多。在模型使用上SW 往往会出现事先设计好的装配体模型再重新打开时装配体从SW库中导入的部分模型丢失。而在设计宝中调取的模型能很好的避免这种问题，模型数据完整，尺寸准确。2.基础工具自定义件的优势：设计师可以把在设计过程中常用到的零件放到自定义件库里，主要是针对企业的企标件和非标件。设计宝自定义件是以大项一子项一零件的储存方式进行 储存，方便零件查找和管理。零件的存储条件是：零件有系列表。从这里看好像是一个缺点，但是也可以从中看出设计宝自定义件存储是相对独立的，即使原始文件删除也不会影响设计 宝里储存的模型，而且模型的所有特征和数据都是保留的。Q目松东住件库 11国瑞盖田管件e蛭栓;由六角白蛭母由六角方形臼浙江迈迪信息技术有限公司减速机电机气动执行器零件18GB/T41-20001盎六角蛭母C级 M 5U3.参数化设计工具的优势：设计过程中比如链轮的类型，链号，链条参数，中心距还有带轮 的带型，功率等等数据可能设计师在设计过程中查机械设计手册都要很久，更不要说对这些 数据进行计算，完成三维模型绘制。很多企业设计师嫌绘制模型麻烦，在开发新产品是时把 这些零件定死，不考虑其他型号的零件，因为有现存零件模型。我们设计宝对参数化设计工 具的所有参数的计算都编辑到程序中，在进行设计时我们要做的更多的是根据工况对数据进 行选择和少量数据的输入，直接准确的生成模型。4.生成零件号的优势：设计师在用SW进行二维图纸，在生成零件号的时候SW只能生成无顺 序的零件号，要使零件号有顺序只能自己对序号进行更改。设计宝可以准确无误的自动生成 按顺序排列的零件号。5.属性的使用方法:对于属性来看我们设计宝比SW方便的地方在于，我们可以做一个模版。让每一个零件在编辑属性时不用重复编辑各属性，直接在模版中填数据，防止漏输，错输。特别对企标件，非标件。6.通常凸轮的“升程”或“回程”部分的曲线可以用阿基米德螺线，需要描点确定阿基米 德螺线的。这样对于设计描点比较麻烦，而且设计出的凸轮不一定准确。设计宝在设计过程 中只需要选择运动规律和简单数据就能准确的生成凸轮。避免了自己绘图带来的误差。7.技术要求：在SW生成二维零件图以后在在填写技术要求的时候要手动输入相关的技术要 求，往往会出现错写，漏写，以前同样的产品再次查国标定技术要求，通过设计宝只要把企 业常用到的技术要求填入设计宝中，下次用到可以直接调用。8.B0M表：在SW中我们能输出的是材料明细表，不能将零部件属性部分显示，输出内容不 能自定，往往需要手动添加和删除，效率和准确率非常低。设计宝统计汇总各种类型零件,展开装配体的各种表，更加方便实现了汇总信息的自定义和导出Excel表格的自定义大大提 高了效率和准确率，也可以可以快速更新明细表，避免人为查找和修改的工程。主要功能简述：一、基础工具1.国标库:涵盖了包括机械设计手册设计师常用的数十万种零件图库，可以直接调用三维 模型.2.机床夹具:包括导向件、定位件、对刀块、夹紧件、支撑件，可以直接调用三维模型。3.组合夹具:槽系组合夹具、孔系组合夹具，涵盖了 476类零部件共2769个标准零件，可以 直接调用三维模型。4.冲模模架:包括新旧标准冲模标准模架，涵盖了 97类冲模模架共2552个标准零件，可以 直接调用三维模型。5:管件:包括钢制压力容器封头、管材、型材、管件涵盖了 79类零件共计19316个标准零件，可以直接调用三维模型。6.法兰:包括容器法兰、化工法兰、管法兰涵盖了 65类法兰共8000多个标准零件，可以直 接调用三维模型。7.自定义标准件:对企业标准件和常用非标件进行管理，方便随时调用这些模型。8.在线配件库：在能连接外网的情况下，通过设计宝在线配件库，随时调用我们迈迪网上的 模型。9.本机配件：在不能连接外网的情况下，通过设计宝本机配件库，调用事先下载好的模型。10.内网配件：在局域网内，通过下载模型到工作组服务器上，局域网内所有设计者可以使 用11、属性专用的零部件属性填写工具，可以在设计过程中方便录入零部件信息，可以汇总到明细表中 和B0M中，方便灵活，可以根据企业需求，自行设置显示信息。加迈迪网产品企业解曷域“解Q3主机外协查看所有配件二、设计工具1.齿轮：各种直齿轮、斜齿轮、锥齿轮、蜗轮蜗杆设计计算，功能齐全，数据准确包括齿轮 外形设计、几何计算、齿轮精度、载荷、强度，输入参数直接生成三维模型或二维图纸。2.链轮:各种滚子链，齿形链的设计计算，功能齐全，数据准确包括链轮的外形设计、几何 计算、传递功率、输入参数可生成配套链条和链轮三维模型。3.带轮:包括V带、平带、同步带、多锲带设计计算，数据准确可快速生成配套带轮，也可 以和皮带配合生成三维装配体。4.轴:对于复杂轴系包括轴上的标准特征，多联齿轮、花键轴、N棱柱，该功能可以输入参 数方便生成，不同轴段方便组合，包括有扣环槽、键槽、放松凹槽、退刀槽、通孔、中心孔 等特征轴段，直接生成三维模型。5凸轮:包括有盘形凸轮、空间圆柱凸轮、平面盘形沟槽、空间端面、空间凸缘可根据轨迹 选择和输入参数生成符合要求的各种凸轮三维模型。6.弹簧:该功能可以通过参数设计或快速设计直接生成拉伸弹簧、压缩弹簧、扭转弹簧、截 锥弹簧、蜗卷弹簧、碟形弹簧、环形弹簧、板弹簧的三维模型。7.电控箱：包括模架式机柜、简易电机柜通过机柜选型和机柜附件选择或输入相关参数直接 生成电控箱三维模型。8异性银金：主要有圆管构件、圆锥体、球面和其他银金，可以直接调用模型，数据准确，可对模型展开成二位展图轻松进行数据比对和使用。9.钢结构：通过选择角钢、槽钢、空心型钢、H型钢等常用国标件的型材，使用草图及3D草 图绘制出钢结构的外形整体轮廓即可直接生成三维钢结构模型，也可以输出清单。10.丝杠：针对机床行业，该功能可以快速设计丝杠和丝杠螺母，依据标准参数，快速生成 三维模型。11.螺栓副：螺栓连接副可以根据孔的尺寸自动选择螺栓、螺母、垫圈的尺寸，并自动装配。12.棘轮槽轮：该功能通过输入技术参数，可以快速生成设计三维模型。口离线星件国标件.库期兜拐杆凤口，售性埴室辣蛇槽蛇异形银金轴4立二、二维工具1.符号库:该功能包括绘制二维图过程中各行业的设备符号，种类齐全，可直接拖到工程图 中。2.生成零件号:在装配体二维图中，指定序号生成模式，可自动按顺序添加零部件序号，排 序灵活3.技术要求:包括常用技术要求数据库，方便设计师直接选取填入，分类选择，修改方便。4.公差查阅:标准规范的尺寸公差查询，可以方便的查询并标注所选的尺寸公差，符合国家 标准。5.明细表:根据零部件信息，在装配图纸中，该功能可以迅速准确生成标准规范的明细表可 灵活设置分类显示。6.拼图打印：此功能通过连续排图和固定幅面的两种方式进行拼图打印，方便快捷。7.批量转换：该功能为方便用户大批量将三维模型或者工程图一次性转换为PDF、DWG、DWF格式文件而设置的。三0Q四、常用工具1.文件改名：快速置换文件名，可以快速将需要替换的零部件名称，全部替换掉并且不影响 装配关系，所有链接可以保持不变，也不需要去再搜索零部件目录。2.文件加密：可以针对所有文件格式进行加密，安全稳定，速度快。3.日积月累：针对设计者自身经常用到的资料图纸或者文档等的管理，用户可以自行编制自 己经常用的数据资料，放到“日积月累”方便自己查找。4.螺栓校核：螺栓校核工具可以计算螺栓连接的强度，得出其许用最小直径。5.力学分析：实现一些简单的材料力学计算包括：多个扭转分析、简单扭转分析、应力圆 分析、截面特性及压杆分析、静定梁分析、薄壳中的应力计算。6.计算轴径：根据设计轴的扭转强度或刚度、弯扭合成强度计算出最小轴径。7.综合公差：可供用户查询圆柱齿轮、键、带传动、蜗轮蜗杆、结构要素、螺纹等常用件的公差8.批量替换图模板：工程图的标题栏需要进行修改或者填写信息时可以使用批量替换图模板 来进行操作。9.BO M：统计汇总各种类型零件，展开装配体的这种表，更加方便实现了汇总信息的自定义 和导出Excel表格的自定义，功能强大。展位埴耳曲口在蛭配件投皇智经以桂校核恚线配件/目号台公差Q日枳月累计算Sffi径文件加存五.迈迪通功能（一）、资源中心1.资源层级管理:支持无限级资源管理（增、册h移动）。2.与企业进行交流:通过此功能，客户与企业各服务人员进行跨部门沟通。3.企业资源查看与使用：可以查看企业大名片并查询企业内产品信息。4.产品模型生成:支持Solidworks三维模型在线下载与还原。5.产品详细页:可通过企业大名片进入到产品的详情页面，进行产品的尺寸参数、技术参数 进行选择分析与模型生成。（二）、交流沟通1.企业内部交流。2.局域网内部交流。3.好友交流。4.企业间交流。5.交流记录查看。6.文件传输、表情发送、截图发送，支持个性化交流。7.组织架构管理。支持企业内部授权帐号，管理企业内完整组织架构柏启岳-浙江迈迪信息技术有限公司企业信息浙江迈迪信息技术有限 公司通号：10000济州杭州市下城叵白石路318号人力 资源产业国1315室手机:4006002378:400-600-2378传真:[phone]:M ediaDigitalmy3dp arts.c 0A O回X 邙消息记录技术支持部5技术服务部2投诉与建议/浙江S迪信息技术新艮公司、/研发中心&次领发部网站开发部 法赭姓名 迈迪通号李珏静 李38 陈洎逐lj j 10000 1110000c j q 100001=80女女男（三）、招标管理1.招标咨询：查询迈迪网用户发布的所有招标信息。2.我的招标：支持招标的管理、编辑、审核。3.我的关注：设置个人所关注的招聘类型，进行精准推送匕 招标赏讯 我的招标 我的关注匣机 三项异步电机采购10感采购二级成速一批速机诫速机采购成速电K L戕速机J 傩湾VI,电机来购源这机J 急案;成速电帆,电帆电磁侬采购10O个电磁词网商 2015-09-17照速机淘注机“O C组织架构管理第一章软件安装与注册1.1软件安装1）安装前注意事项1.迈迪设计宝2016目前支持SolidWorks2010后续各个版本，安装前，请先确保本机 上安装有SolidWorks2010或更高版本。2.迈迪设计宝2016必须安装Microsoft.NetFramework4.0才能正常运行，安装前请 确保您的计算机已安装Microsoft.NetFramework4.0（已安装更高版NetFramework的计算 机也必须安装4.0版本）。3.为了安装过程的顺利进行，安装前请关闭所有的安全软件（360安全卫士、杀毒等）。2）安装1.迈迪设计宝2016安装过程十分简单，单击 对叫:打开安装程序，按照提示即可完成安装。2.迈迪设计宝2016省略了了上一个版本的初始化过程，安装完成不管您的计算机安装 的是哪个版本的SO LIDWO RKS,程序生成模型的时候都会自动检测适配。1.2软件注册1.进入注册界面软件安装完成后，登录或离线登录迈迪设计宝2016进入右图所示程序主界面，依次点击“主菜单”.进入注册界面。软件注册国标件库在送配件离线配件属性埴写添加2.获取注册码(1).复制对话框中的机器码，发送给迈迪客 服，获取购买软件的支付方式。(2).发送付款成功的截图给迈迪客服，我们 确认收款后会第一时间把注册码发送给您。(3).复制注册码到右图注册码栏，电击注册 完成注册，重启迈迪设计宝2016就可以使用全部的 功能了。第二章 迈迪设计宝2016功能介绍及使用迈迪设计宝是我们针对机械设计人员和相关技术人员专门量身打造的一款设计软件，这 款软件集设计，校核，沟通，学习等功能于一体。从功能上来说迈迪设计宝包含”迈迪通“和”迈迪设计宝“这两项功能，具备”迈迪通”的全部功能，从用途来说“迈迪设计宝针”针对技术人员，专业性更强一些，而迈迪通针 对的是企业所有人员，通用性更强一些。因此，使用“迈迪设计宝”的用户必须查看迈迪通的全部使用介绍。我们在这里就不重 复介绍，请认真查看“迈迪通的产品使用说明书，下面我们就简单介绍一下“迈迪设计宝”的主要功能。迈迪设计宝2016相对于迈迪设计宝2014有较大的改变,新版本不再把所有的功能集成 在一起，而是以插件的形式存在，用户需要什么功能就下载相应的插件，大大简化了软件界 面，使用起来更加方便条理，同时也大大减小了软件的体积。除此之外新版设计宝还修正了以前的一些错误和bug,增添了一些新的功能，可以说在 迈迪设计宝2014的基础上有了长足的进步。2.1 核心功能庞大的资源库国标件库，齐全实用在线配件，真实可信行业件库,针对性强o参数化工具通用件设计，精准方便，一键生成企业定制开发,快捷设计，节约成本出图辅助工具，高效便捷，国标出图企业级沟通组织架构查看，一目了然企业资源调用，随时随地采购招标广告，应有尽有。2.2 主要功能及使用1）主要功能软件初次打开界面如右图所示，除国标件、在线库、离 线库和属性填写外不再集成其他工具，用户如果需要其他功能，只需点击 赖口添加自己需要的插件即可。d国标件Irm r-i ri r-i r-k t 我的招标 T最近会话1T工具集IL基本工具2.设计工具潮工具设计工具 ML具常用工具3.二维工具力潮IS*IM设计工具工！艮4.常用工具1牛宝库轮 西电控柜异形扳金轮 赞 凸 谗轮 轮链 带 轴下载下载钢结构下栽QI1EI3拼图打印批星榜换O符号库生成零件号技术要求公差查询明细表2）添加插件（以添加机床夹具为例）加全部工具解IM常用工艮带轮轴凸轮谗簧电控柜添加点击添加K。QX)力常用工具机床夹具自定义件曲轮链轮带轮凸轮电控柜警机麻夹具打开插件目录下载插件界面钙IM基本工具设计工具 口 TM常用工M下栽下载下栽下载下载下载属性2a 口IBBQ宿如果您想停用机床夹具插件，只需在插件宝库界面下点击“启用中的插件”，找到机床 夹具插件，点击停用即可。停用后机床夹具插件被移动到“已停用插件”下，如果以后再次 用到此插件，只需到“已停用插件”下找到被停用的插件，点击“启用”即可。第三章迈迪设计宝账号的注册和启动3.1 迈迪设计宝账号注册由于迈迪设计宝包含了迈迪通的一切功能，所以迈迪通的注册也适用于迈迪设计宝，注 册以后的数字通号既可以登录迈迪通客户端也可以登录迈迪设计宝客户端。另外，迈迪设计宝的在线配件功能可能会需要登录“迈迪网”，并从“迈迪网”上下载 所需资料，因此需要在“迈迪网”上面需要一个账号，这个账号必须是个人注册的账号，企 业管理员账号和企业个人账号均不能登录“迈迪网”。迈迪设计宝的使用适用于两类人员：1.技术人员，学生2.企业技术人员。第一类技术人员主要是面向社会上的技术人员，可能是一个设计工作室人员，也可能是 在校学生。第二类企业技术人员主要是企业内设计师，工程师。以上两类人员如果已经注册了或者 被分配了企业通号，建议再注册一个个人账号。由于迈迪设计宝包含了迈迪通的一切功能，所以迈迪通的注册也适用于迈迪设计宝，注 册以后的迈迪通号既可以登录迈迪通客户端也可以登录迈迪设计宝客户端。另外，迈迪设计宝的在线配件功能需要登录“迈迪网”，并从“迈迪网”上下载所需三 维模型，因此需要在“迈迪网”上注册一个账号，这个账号必须是个人注册的账号，企业管 理员账号和企业个人账号均不能登录“迈迪网”。迈迪设计宝适用于两类人员：1.技术人员、学生2.企业技术人员。第一类技术人员主要是面向社会上的技术人员，可能是一个设计工作室人员，也可能是 在校学生。第二类企业技术人员主要是企业内设计师、工程师。以上两类人员如果已经注册了或者被分配了企业通号，建议再注册一个个人账号。个人注册步骤如下：1、双击桌面迈迪设计宝客户端快捷方式一；2、打开迈迪设计宝登陆界面（见图3.1）,首次使用的用户，请点击注册账号;3、打开注册页面（见图3.2）,请点击右上角“个人注册”。迈迪设计宝2016图3.1迈迪设计宝登陆界面3 360航代安全卜网修 X 0 i.my3dp arts.c om/j oin/c oni.m y3dp onjoin.h t y v。J 三验证手机手机注册邮箱注册手机验证码：图321迈迪设计宝注册界面登陆名：此注册名称可以作为“迈迪通”、“迈迪设计宝”和“迈迪网”的登陆账号使用。请务必记住：迈迪通登陆框的登陆自动分配给用户的一个数字账号。密码：登陆“迈迪通”、“迈迪设计宝”和“迈迪网”的登陆密码。其余选项，根据提示信息，将信息按顺序填写完整。4、个人信息输入完毕后，输入验证码，勾选“我同意迈迪用户协议”，建议勾选“下次自动登陆”方便今后，迈迪设计宝客户端及迈迪网的使用。企业注册步骤如下:1、打开迈迪网官方网站h ttp:www.my3dp x,点击右上企业注册;图3.3迈迪网官网-企业注册界面2、根据注册流程，完善相关信息，见下;图3.4.1验证邮箱图3.4.2设置登陆名图3.4.3完善企业资料图3.4.4注册成功3.2 迈迪设计宝的启动为了与“迈迪网”结合起来使用，我们推荐使用用户个人账号登录迈迪设计宝。如果是 企业内人员，可以和迈迪通结合起来使用，一台机器上装一个迈迪通一个迈迪设计宝，迈迪 通用于企业内部沟通，迈迪设计宝用于个人设计。迈迪设计宝20161账号-L迈迪设计宝账号分为两类个人账号：登录框中账号可以填写数字账号和网页注册账号，推荐使用数字账号.企业账号：企业账号包括企业管理员账号和普通人员账号.企业管理员账号只允许企业管理员登录，登录格式为8加历企业数字账号”,企业普通人员账号是企业管理员通过后台创 建并分配给企业内部人员的号码。通常登录的默认格式为“企业人员首字母小写0企业数字账号”2密码个人、企业管理员密码和企业内部人员密码个人密码：个人、企业管理员密码是通过网页注册产生的密 码.企业密码：企业内部人员密码是通过企业管理员创建后产生 的密码，默认密码为888888.第四章属性4.1 简介主菜单下有一个“属性”菜单，在SolidWorks零件或装配环境下点击 I,将弹出如下图所示的属性页。【注意】：该命令非常重要，建议使用者在每设计完一个零件或者装配体后，一定将属 性填写完整，以便于将来汇总BO M表使用。国家标准件将自动填写属性，标准件名称将按 照GB/T1237-2000标准命名。保存零件时，将会自动以名称+代号的方式作为默认文件名，以便有些企业与PDM衔接。参见相关设置命令。该属性页的上半部分为通用属性，即将来需要填充到装配图纸明细表部分的内容，下半 部分为附加属性，即为了对图纸详细归类，企业可自行定义的属性。在代号右侧有个向右的箭头，点击可弹出下面对话框:巾添加届性属性菅理知据管倬代号|GB/T 31.2-198 8名称|六角头螺杆带孔螺栓细杆B级 规格|M6X50数量r n材料询 三1单重两i 3类别隔霸 三I备注r-3生产厂家 三设计I E设计日期I 所属装断，Z零部件代号-|GB|T 3_ J|2 1198二设置|确定|箕取消图8.1.1添加属性界面4.2 操作方法写入零件属性：选中或输入属性值后，单击【确定】按钮，就可以将属性信息写入到模 型中，如果要查看这些属性，可以再次打开“填写属性”窗口。属性管理：单击【属性管理】按钮，进入“自定义属性管理”窗口，在这里，可以编辑 现有属性的名称，添加新的属性，删除属性，设置属性的默认值，设置属性的关联数据，设 置属性的排序号等操作。|D II 回融畋翼iffl除项刷新自定义属性管理MDName属性名称零件属性袋配属性工程图属性默认值排序号别名 序号序号rrr1代号代号1717r2标准名称名称1717r3规格规格r4数里额里1717r15材料材料17rSW-Mat.6单重单重1717rSW-Mass7类别类别7r9备注备注1717r10生产厂家生产厂家77r99设计设计1717r100设计日期设计日期77r101迈迪零件库-冲模标准模架 X团日恒冲模标准模架 滑动导向模架20U8版标准 您国由 由 由对角导柱模架 后侧导柱模架 中间导柱模架 中间导柱图形模架口四导柱模架|L 0渭动导向模架A型导套GBT2861.3-20。8篦|0渭动导向模架A型导柱GBT2861.1-2008A 0滑动导向模架B型导套GBT286L3-2008B 0滑动导向模架B型导柱GBT286L 1-2008B i o滚动导向模架2008版标准 s O滑动导向铸铁模架旧标准 回口滚动导向铸铁模架旧标准 s-U滑动导向纲板模架旧标准 回口滚动导向纲板模架旧标准型号列表 产品数据|在线选型|诗罟访尚公司首无力口人访迪西推刷新 I9生成到水配3,二成模5f规格D如6)LH16x60 x18162560返回:|2.16x65x2316256523|18 x60 x181828601818 x65x231828652318 x70 x281828702820 x65x232032652320 x70 x2820327028冲模标准联 滑动导向联2008版标准 滑动导向模架A型导套GBT286L3,2008A(1)找到这个型号的模型；(2)选中需要的型号规格；(3)点击“生成模型按钮，也可点击生成到装配体”。4.生成SolidWorks模型，如下图所示2 SOLIDWORKS 文件(F)编辑(E)视图(V)插入(I)工具 Ph otoView 360 窗口(W)草图绘智能尺 制 寸，o，a，*.a统向实体，勺，夕，盒 鬻 寰皤等谶：；：线性草图陈列 O 米.，体q移动实体特征草图评估|Di/Xp ert|办公室产品|国国口解汉蚓画席利 c,滑动导向模架A型导套GBT28 61 国谢？(01传感器i fsl 方?i=材质未指定0翩!基准面联上视基准面右视基准面 L原点fr电旋转1圆角1圆角2*上下二等角轴则峋_更2一金ISolidWorks Prem ium 2012 x64)g 在编辑零件 目双 S5.可对生成的模型进行编辑等操作。5.5 法兰法兰连接作为管道施工的重要连接方式，广泛应用于工业管道工程中的管道连接。法兰 连接是一种可拆连接，它把两个管道、管件或器材连接在一起使用，能够承受较大的压力。有些管件和器材自带法兰盘。法兰的主要作用是连接管路并保持管路密封性能、便于某段管 路的更换、便于拆开检查管路情况、便于某段管路的封闭等。本部分的“法兰”内容与国标件里的“法兰”仍然不相类似，采用不同的国家标准(GB)和机械标准(J B),本部分内容主要包括“管路法兰”、“压力容器法兰”、“连接件”、“垫片及 垫圈”、“欧美体系的化工标准法兰”。因为“连接件”使用的标准件都符合国家标准，故此 处省略，需要时可从“国标件”调用。更多的内容请点击“在线信息、”登录迈迪网查阅下载。在主面板上双击常用工具模块列表中的“法兰”按钮，将弹出如下图所示的对话框，可 以通过型号列表中根据其所属类型查找所需型号或者通过左上方红色方框内的搜索权限搜 索所需型号，然后在SolidWorks软件打开的前提下，点击“生成装配体”或“生成模型按钮”，即可加载所需三维模型。法兰模型下载界面5.6 管件管材是用于制造管件的材料，管材的好坏直接决定了管件的质量。管材的种类很多，可 以按生产方法、断面形状、壁厚、用途、连接方式进行分类。管件是管道系统中起连接、控 制、变向、分流、密封、支撑等作用的零部件统称，是将管子连接成管路的零件。管件的种 类也很多，可以根据用途、连接方式、材料、加工方式进行分类。其中，根据连接方式可以 分为承插式管件、螺纹管件、法兰管件和焊接管件四类，多用与管子相同的材料制成。虽然“管件”内容在国标件里面有大量的模型，但是这里的管件和国标件里的管件适用 性上有一定区别，这里的管件针对性强，主要用于石油化工行业，都是以最新的标准为依据 的。“管件”内容里面主要包括“管件”，“型材”，“钢制压力容器用封头”，“支座”，“钢 管二更多的内容请点击“在线信息”登录迈迪网查阅下载。点击“主面板”的“+”号按钮，将弹出如图1所示选项框，在选项框里找到“管件”版块点击启用，管件版块就会出现在常用工具模块列表中。基本工艮设计工具常用工具机床夹具自定义件在线配件差线配件力国图塔图1迈迪设计宝启用版块界面启用之后，在主面板上双击常用工具模块列表中的“管件”按钮，将弹出如图2所示的 对话框，可以通过型号列表中根据其所属类型查找所需型号或者通过左上方红色方框内的搜 索权限搜索所需型号，然后在SolidWorks软件打开的前提下，点击“生成装配体”或“生 成模型按钮”，即可加载所需三维模型。药臼曼石油化工管件由口管件田型材图-向钢制压力容器用封头叶向支座田GM冈管;下载整个企业的模型包:1SJ S访询公P1首页加入访迪Bd件库器刷斫 Iq生成到装配I 生成模型I图2石油化工管件模型下载界面5.7 组合夹具组合夹具是由可反复使用的标准夹具零部件（或专用零部件）组装成易于连接和拆卸的 夹具。它是在机床夹具零部件标准化基础上发展起来的一种新型的工艺设备。迈迪为了方便 设计师，增加了组合夹具作为迈迪设计宝的插件。组合夹具功能包括小、中、大系列和孔系组合夹具的设计。其中“小型系列”，“中型系 列”，“大型系列”三种系列又分别包含了各种类型的标准件。孔系组合夹具包含了“H型孔 系”和“K型孔系”两部分，共包含11类夹具，每个模块的标准件都符合国家标准。具体操作方法是如下:1.打开SolidWorks,登陆设计宝;2.点击设计宝界面中图标，弹出下图用迈迪零件J S组合突题5组含工旦摩小型系列3 口基砒件 团支承件 定位件E 导向件 Q压紧件 国紧固件 由口其他件B J中型系列!由口基础件 0支承件 图口定位件+|导向件 口压紧件 中紧固件-其他件目大型系列 向口支承件 中定位件.由口导向件“压紧件口紧固件国Q其他件ec j H型孔系出口多夹具基础件自Q基础件 国口定位件 由0压板类件+1 0系统附件 血口紧固件+|钻模类件 由口成组定位夹紧件 白 K型孔系 口基砒件类国LJ支承件类i U其他件类F载整个企业的模型包标准数据以及更多资料请到我的三维配件网查询。19罟 访询公司首币 加入沃迪西?件度刷新 连生成到装配一生成模空|国 国X组合夹具库3.在上图窗口中找到所需的型号，例如需要规格为SJ 2226-X140-3的圆盘基础板的模型,如下图x）迈迪零件座组合突题5X困日1组合夹具库0 0小型系列:足口基础件|iT Q图形基础研电基础内角铁 0基础角铁1 0基础角铁2/条形基础板 Q条形基础板 正方形基础板 0长方形基础板I|:0长方形基础板2|中口支承件 j申口定位件|由。导向件|向口压紧件 i由口紧固件|加口其他件 由口中型系列 白,口大型系列!由。支承件 ia0定位件|由Q导向件 idQ压紧件!分口紧固件|加口其他件 百 H型孔系|&Q多夹具基础件|由Q基础件|由-定位件|诙口压板类件 i国口系统附件 I0口紧固件 I分。钻模类件 I原口成组定位夹紧件 占口 K型孔系亩口基础件类 支承件类型号列表 产品数据 在线选型Ie r?J?r?0国规格DHaSJ 2226-X140_11202590SJ 2226-X140_218 030902.SJ 2226-X140_32403090SJ 2226-X140_43003590返回设置.访向公司首页 加入访迪酉i!件度 好刷新 力生成到景配，生成模型组合夹具库 小型系列 基社件 圆形基砒板（4）找到这个型号的模型；（5）选中需要的型号规格；（6）点击“生成模型按钮，也可点击“生成到装配体二4.生成SolidWorks模型，如下图所示既SO UDWO&KS.文件厂)编辑(E)视图(V)插入工具CD Ph otoView 360 窗口CE 0、，。，图 的 51A请向实体草露智等尺田工),夕,A 鬻餐皤等承：线性草图阵列 3 0 米,1 乱移动实体特征草图评估|DimXp ert|办公室产品|画画。面1南画幅HH的(TZ陶圆形率版SJ 2226-X140_3(默 血传礴&的注解 因方程式*三材质未指定 前视基准面&上视基准面 止右视基准面 L小国凸台-拉伸1由胸切除-拉伸1 装阵假性n&回切除-拉伸2装 够!(线性)2田回切除-拉伸3SolidWorks Prem ium 2012 x64)(在编辑零件 自定义团 25.可对生成的模型进行编辑等操作。5.8国标件库标准件库GB-Toolbox：主要包括螺栓、螺母、螺钉、轴承、法兰等常用国标件。总共 18类1100多种零件，每种零件又有几十到几百个规格尺寸。1.界面及功能介绍。双击国标件库打开插件标准件树栏。此栏包含18类常用国标件，1100多种零件。如果想要生成或者添加零件，单击左侧的卷展 按钮或者双击卷展栏右侧文字。如果知道所需标准件的名称或代号，也可以在最上面的搜索框直接搜索。规格列表栏。此栏包含所选中标准件的所有型号和规格，想要生成哪种规格的零件直接选中相应的规 格。属性数值栏。此栏包含了所选中标准件的基本属性。零件生成栏。双击图片生成零件或拖动自动添加到装配体。2.生成标准件。（以M6六角较制孔用螺栓GB/T 27-2013为例）4迈迪通用限住件Q_/.一 XK12i川窿性数值nM641.561名称六角头校制孔用蚣才-_”：51.5816加格M6X38六角头蛭杆半孔校制孔用蝇栓MIO62_1018代号0GB/T 27-2013六角头头部常槽域性顺和蹑 六角头蛭杆带孔雄栓燃和蹄K12M147_8231214222S材料8噬，六角头蛭杆常孔蛭栓细杆 噬 六角头蝇杆帚孔蝇检细牙 3*六角头头部帝孔蛙栓燃和蹑 六角头头部帚孔雄栓细杆 蹄M16931628单重0 008M181031830类别标准件 M201142032分援C”六角头头部常孔雄栓细牙 趣事 钩结构用扭再空高强度蛭栓连接M221242236备注M241342438长度38 六角头域栓全蛭纹c级M2715S_2742蝇奴长度12六角头蛭栓燃和B级 六角头蛭栓全线纹1B0_吟17_205630365055六角头端栓细杆B级M422374266K内火处作沥才 7tt和明及 六属头蝇栓细牙全蛭奴顺和哪 六角头法兰面蝇栓（加大系列）瑞 六属头法兰醴栓（加大）闲结切用高避度大六角头也栓 栓技结构用大六角头蛭栓 六角头法兰面妙栓（小系列）栓接结构用大六角头蛭栓（建嫩 i 方头幡 8 GB典头螳栓 话GB-半国头蝇检 f F4XB4AM4826348701V双击图片生成零件他动自平J切出，*设置标常用面,依次选择螺栓GB-六角螺栓T六角头较制孔用螺栓。在右边的规格列表中选择型号为M6的螺栓。在最右边的属性栏里选择相应的材料、类别等属性。双击右下方的预览图片或拖动自动添加到装配体，将在SolidWorks中自动生成符合 国标要求的标准件，并自动保存在安装迈迪设计宝时本机库文件设置的相应目录中。生成的 标准件将自动附加相对应的属性信息，以便于将来汇总输出B0M表；如果是在装配环境下，则可以单击该图片，将其拖入装配体，该标准件将直接生成到装配体中，同样也自动保存在 设置的相应目录中。3.设置说明。f f常用设置检 X软件设置/r国牛设置酉胖库设g管理员设置0使用迈迪文件模版 0使矗迪材料库 使用焊件轮廓库生成模型后删除方程式（包括标准件和配件）简体中文版0加载插件时显示启动国面 o繁体中文版0生成零件后将重里单位设为KG小数位数：3：0保存树视图到馍存中以提高性能 使用代理上网设置当前使用的Excel版本确定 关闭中 常用设置 X软件设置 标准件设置 酉1件库设置 管理员设置文件命名规则设置海漉茗硒格 0显示螺纹贴图设置是否使用本软件为您提供的工程图模版，建议选中该选项，选中后，在 SolidWorks的【新建】窗口中，会出现“迈迪模版”页。建议每次初始化后选中此项，当生成标准件后，会自动指定零件的材质。设置生成标准件时是否使用系列零件设计表。如果未选中此项：当生成一个标准件时，总会在SolidWorks中新建一个文件，并且不 会自动保存，您需要单击SolidWorks的【保存】按钮来保存这个文件。默认指定的零件名 称中包含尺寸信息。如：六角头螺栓C级 的文件名：“螺栓GB-T 5780 M5X35GB-T 578 0-2000.SLDPRT。其中包含长度信息“35”。如果选中此项:您首先需要指定工作目录，即生成标准件后要保存到这个指定的目录下。当生成标准件时，程序会检查工作目录下有没有同名称的零件，如果有，程序会打开这个文 件，然后在这个文件中添加一个配置。并自动保存这个文件。如果没有，会新建一个零件,其零件名称中不包括尺寸信息，尺寸信息包含在配置名称中。如：六角头螺栓C级的文 件名：“六角头螺栓C级GB-T578 0-2000.slep t”，配置名称为“M5”。5.9机床夹具1.简介机床夹具是机床上用以装夹工件（和引导刀具）的一种装置。其作用是将工件定位，以 使工件获得相对于机床和刀具的正确位置，并把工件可靠地夹紧。本夹具库包含了导向件、定位件、对刀块及塞尺、夹紧件、与夹具相关的机床附件、支 撑件及其他机床加工常用的夹具标准件，设计人员可直接通过本机床夹具插件直接生成自己 需要的符合国家和行业标准的机床夹具标准件。2.使用（以生成鞍型压板J B/T8 010.12-1999为例）瞥点击机床夹具机床夹，我们选取“夹紧件”中的“鞍形压板”。如图1,根据设计需求，可在左侧目录中选取相应零件系列，在规格栏中进行尺寸型号 的选择，在属性栏中进行材料、类别的选择。图1夹具标准件库-选型目录选择完毕后双击生成单独的零件，拖动自动添加到装配体。下面我们具体演示下如何通过拖动生成三维模型，如图2所示，鼠标按住左键将模型拖动到SolidWorks程序中A）夹具标准件库J|_臼夹具标准件 由导向件 田定位件E对刀块及塞尺夹紧件T形槽快卸蝇栓 T形滑块 册压板A型 此压邂型 黜骸 褚面压块A 槽面压块B 叉形偏心轮 图偏心轮 单面偏心轮 双面偏心轮 带手柄的偏心轮 悬式垫圈 拆卸垫 带肩六角蛭日 带孔滚花螺母1 带孔滚花蛭母2 调节蛾母 蝶形蛭母 钩形螺栓A 钩形螺栓B 固定手柄压紧蝇钉理 固定手柄压紧蛭钉B型 固定手柄压紧蛭钉C型 光面压块A 光面压块B 茶花六角头图蛭母 滚花蛭母1双击图片生成零件!拖动自动添加到装配体!公称直径|鞍形压板J BA8010.B扫描切除 嗔放祥切割 的边界切除画电金事_囱图2三维模型生成示例图3装配体中三维模型拖动完成后，如图3所不。3.说明1.拖动是在装配体的状态下才能插入到装配体中，如果是零件图状态下即便拖动，生成 的也是零件图。在夹具设计的使用过程中，直接把零部件拖到装配体中是非常适用的。使用 迈迪设计宝2015版，可以根据客户需求快速准确的生成用户所需要的工装夹具。在“机床夹具”里所列夹具、常用的零件及部件均参考最新的国家标准、行业标准。夹 具设计人员在设计夹具时应尽可能地优先采用最新标准中规定的标准零件及部件，以提高夹 具的标准化系数，从而缩短夹具的设计和制造周期。夹具中常用的紧固件和连接件可以从国标库中直接调用，因此不再重复这部分内容。由常用设置 X软件设置 标准件设置酉匕件库设置管理员设置文件命名规则设置海漉茗酸格 3 0显示螺纹贴图设置是否使用本软件为您提供的工程图模版，建议选中该选项，选中后，在 SolidWorks的【新建】窗口中，会出现“迈迪模版”页。建议每次初始化后选中此项，当生成标准件后，会自动指定零件的材质。设置生成标准件时是否使用系列零件设计表。如果未选中此项：当生成一个标准件时，总会在SolidWorks中新建一个文件，并且不 会自动保存，您需要单击SolidWorks的【保存】按钮来保存这个文件。默认指定的零件名 称中包含尺寸信息。如：六角头螺栓C级的文件名：“螺栓GB-T 5780 M5X35GB-T 578 0-2000.SLDPRT,。其中包含长度信息“35”。如果选中此项:您首先需要指定工作目录，即生成标准件后要保存到这个指定的目录下。当生成标准件时，程序会检查工作目录下有没有同名称的零件，如果有，程序会打开这个文 件，然后在这个文件中添加一个
