各种弹簧术语.doc

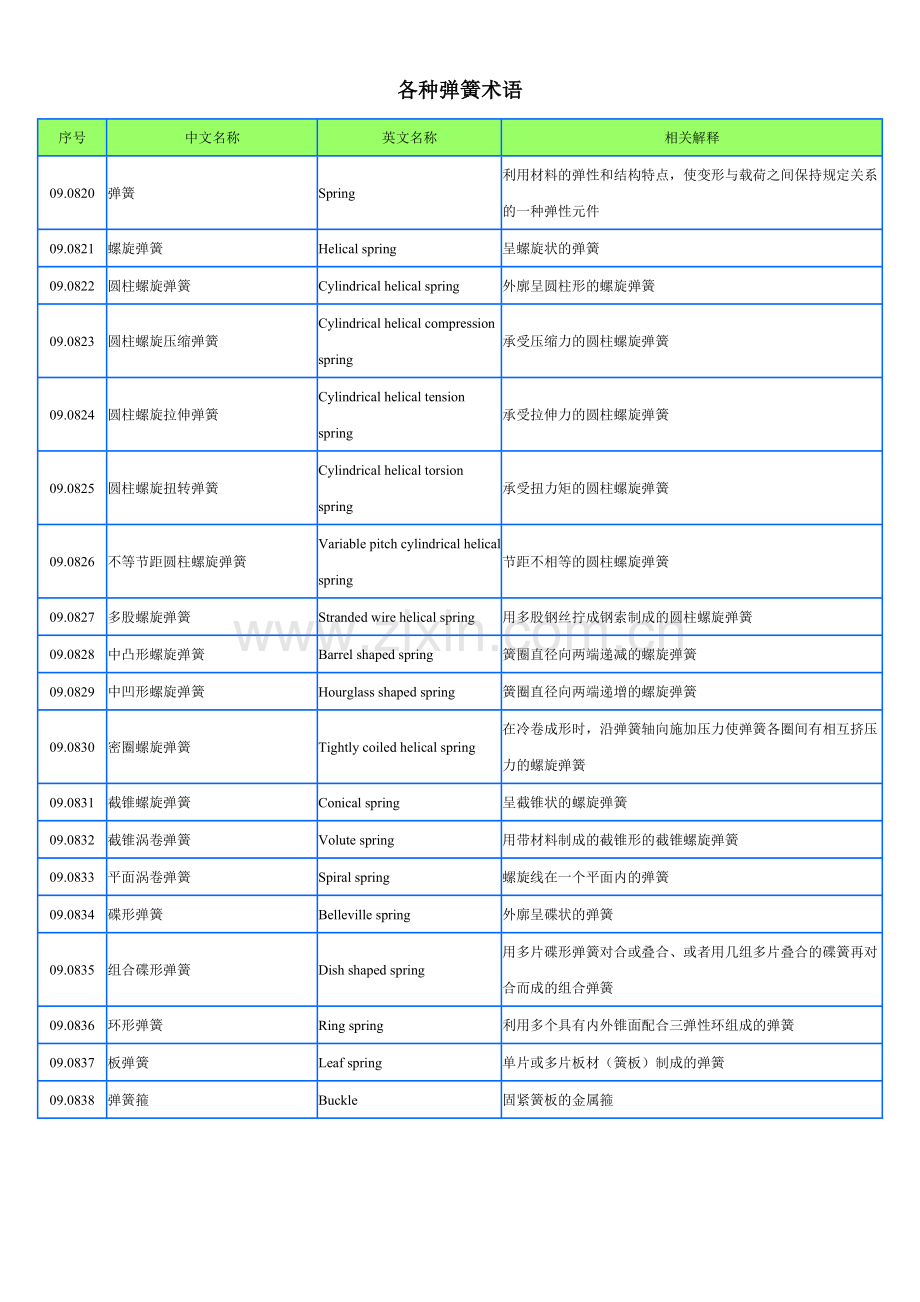

各种弹簧术语
序号
中文名称
英文名称
相关解释
09.0820
弹簧
Spring
利用材料的弹性和结构特点，使变形与载荷之间保持规定关系的一种弹性元件
09.0821
螺旋弹簧
Helical spring
呈螺旋状的弹簧
09.0822
圆柱螺旋弹簧
Cylindrical helical spring
外廓呈圆柱形的螺旋弹簧
09.0823
圆柱螺旋压缩弹簧
Cylindrical helical compression spring
承受压缩力的圆柱螺旋弹簧
09.0824
圆柱螺旋拉伸弹簧
Cylindrical helical tension spring
承受拉伸力的圆柱螺旋弹簧
09.0825
圆柱螺旋扭转弹簧
Cylindrical helical torsion spring
承受扭力矩的圆柱螺旋弹簧
09.0826
不等节距圆柱螺旋弹簧
Variable pitch cylindrical helical spring
节距不相等的圆柱螺旋弹簧
09.0827
多股螺旋弹簧
Stranded wire helical spring
用多股钢丝拧成钢索制成的圆柱螺旋弹簧
09.0828
中凸形螺旋弹簧
Barrel shaped spring
簧圈直径向两端递减的螺旋弹簧
09.0829
中凹形螺旋弹簧
Hourglass shaped spring
簧圈直径向两端递增的螺旋弹簧
09.0830
密圈螺旋弹簧
Tightly coiled helical spring
在冷卷成形时，沿弹簧轴向施加压力使弹簧各圈间有相互挤压力的螺旋弹簧
09.0831
截锥螺旋弹簧
Conical spring
呈截锥状的螺旋弹簧
09.0832
截锥涡卷弹簧
Volute spring
用带材料制成的截锥形的截锥螺旋弹簧
09.0833
平面涡卷弹簧
Spiral spring
螺旋线在一个平面内的弹簧
09.0834
碟形弹簧
Belleville spring
外廓呈碟状的弹簧
09.0835
组合碟形弹簧
Dish shaped spring
用多片碟形弹簧对合或叠合、或者用几组多片叠合的碟簧再对合而成的组合弹簧
09.0836
环形弹簧
Ring spring
利用多个具有内外锥面配合三弹性环组成的弹簧
09.0837
板弹簧
Leaf spring
单片或多片板材（簧板）制成的弹簧
09.0838
弹簧箍
Buckle
固紧簧板的金属箍
09.0839
弓形板弹簧
Semi-elliptic leaf spring
外廓成弓状的板弹簧
09.0840
等钢度弓形板弹簧
Constant stiffness semi-elliptic spring
工作中钢度不变化的弓形板弹簧
09.0841
变钢度弓形板弹簧
Variable rate semi-elliptic spring
在工作中钢度发生变化的弓形板弹簧
09.0842
椭圆形板弹簧
Full-elliptic spring
外廓呈椭圆状的板弹簧
09.0843
等钢度椭圆形板弹簧
Constant rate full-elliptic spring
在工作中刚度不变化的椭圆形板弹簧
09.0844
变刚度椭圆形板弹簧
Variable rate full-elliptic spring
在工作中刚度发生变化的椭圆形板弹簧
09.0845
悬臂板弹簧
Quarter-elliptic spring
在工作中呈悬臂状的板弹簧
09.0846
组合弹簧
Combined spring
多个或多种弹簧的组合
09.0847
扭杆弹簧
Torsion bar spring
承受扭力矩的杆状弹簧
09.0848
蛇形弹簧
Serpentine spring
形状弯曲呈蛇形的弹簧
09.0849
异形弹簧
Wire spring
用金属丝（或金属线）制成的特殊形状的弹簧
09.0850
片弹簧
Flat spring
用带材或板材制成的各种片状弹簧
09.0851
橡胶弹簧
Rubber spring
利用橡胶弹簧性起缓冲、减震作用的弹簧
09.0852
压缩式橡胶弹簧
Compression-type rubber spring
承受压缩力的橡胶弹簧
09.0853
剪切式橡胶弹簧
Shear-type rubber spring
承受剪切力的橡胶弹簧
09.0854
扭转式橡胶弹簧
Torsion-type rubber spring
承受扭力矩的橡胶弹簧
09.0855
组合式橡胶弹簧
Combined-type rubber spring
由几个简单形状橡胶元件组成的橡胶弹簧
09.0856
层状橡胶弹簧
Laminated rubber spring
多个橡胶垫用金属隔板层压而成的橡胶弹簧
09.0857
衬套式橡胶弹簧
Sleeve-shape rubber spring
由橡胶套与内外钢套组合而成的橡胶弹簧
09.0858
橡胶挡
Rubber stop
限制运动体位移量并起缓冲作用的橡胶元件
09.0859
空气弹簧
Air spring
在可伸缩的密闭容器中充以压缩空气，利用空气弹性作用的弹簧

弹簧术语中英文对照表
[ 来源：'d' | 类别：技术 | 时间：2011-2-23 14:09:06 ] [字体：大 中 小]
中文 英文 简写
线径 Wire diameter d
外径 Outside of diameter O.D
内径 Inside of dimeter I.D
中心径 Mean coil diameter C.D
有效圈数 Active coil Number Na
总圈数 Total number of coils Nt
自由长度 Free lengh F.L
自由高度 Free height F.H
卷方向 Winding
右旋 Right hand screw
左旋 Left hand screw
材质 Material
一般钢线 SWC
琴钢线 SWP-B(For press force)
SWP-A(For pull force)
不锈钢线 Stainless steel
闭端研磨 Closed and ground
表面处理 Surface treatment
低温热处理 Low temperature heat treatment
万能材料试机 Universal test machine
安全荷重 Total safe load
最大荷重 Maximum load
压时之荷重 Load at pressing length
防锈油 Preventing rust oil
电镀 Electroplating
电解 Electrolytic
镀洛 Chroming
镀锌 Zinc-plating
五彩镀锌 Colored-plating
染黑 Black-dyeing
烤漆 Paint drying
钝化 Passivating
永久变形 Permanent set
斜率 Rate (R)
移除 Remove
立定处理 Setting
应力消除 Stress relieve
弹簧刚度产生单位变形量的弹簧负荷 Spring constant
强压（拉、扭）处理 Prestressing
开口不磨平 Open ends, not ground
弹簧箍固紧簧板的金属箍 Buckle
冲击试验 Impact test
负荷 Load (P)
环 Loops
模量 Modulus
开口磨平 Open ends ground
铝板 Aluminum plate
中文 英文
压实外径不超过 Outside dia sold, not more than
热处理加工品检报告 Heat-treatment QC report
钩 Hooks
自由内径不小于 Inside dia free , not less than
客户名称 customer
装配高度(基本) Assembled height (Basic)
出货单号 Job NO.
装配高度之负载 Load at assembled height
品名 Proname
压实高度不超过 Sold height , Not more than
硬度要求／硬度值 Hardness／Hardness value
线径(约) Dia of wire(approx)
变形量 Distortion
批号 Batber
两端闭合并磨平 Ends closed and ground flat
数量 TTL OTY.
操作高度(基本) Operating height (basic)
重量 TTL WT．
操作高度之负载 Load at operating height
弹性比率(参考) Spring rate (Ref)
依照规格式化MIL-S-13572制造,I型,A级,珠击 Manufacture in accordance wire spec MIL-S-13572 type I , gradea ,shot peen
高度18和12之间,负载变化为20+5KG Change in load between 18 and 12 heightg 20+5kg
注:钢,515H或50B60H.规格为QQ-S-624 notes:Steel 515H or 50B60H . Spec QQ-S-624
钢板 Stainless Plate
弹簧销 Spring pin
钢线弹簧 Spring wire
螺旋形状、螺旋线 Helix
氢脆变 Hydrogen embrittlement
初始负荷 Initial load
疲劳试验 Fatigue test
闭收口 Closed ends
磨平闭收口 closed and ground ends
密身 Close-wound
Permanent deformation / Temporary deformation：永久变形弹簧卸荷后自由高度（长度、角度）
Pre-set：To remove permanent set prior to application installation.
Active number of coils(turns)：有效圈数计算弹簧刚度时的圈数
Axial pitch： 轴向节距截锥涡卷弹簧轴向的节距
Angular relationship of ends：收口的角关系拉簧的钩环的相对位置
Baking：Heating of electroplated springs to relieve hydrogen embrittlement.
Characteristic：弹簧特性工作负荷与变形量之间的关系
Diameter of wire cord：索径多股螺旋弹簧钢索直径
Deflection：变形量（挠度）弹簧沿负荷方向产生的相对位移
Deflection at ultimate load：极限负荷下的变形量弹簧在极限负荷下沿作用方向产生的相对位移
Free height(length)：自由长度（高度）弹簧无负荷时的长度（高度）
Free angle：自由角度扭转弹簧无扭矩作用时两臂的夹角
Height(length) at ultimate load：极限高度（长度）弹簧承受极限负荷时的长度（高度）
Hot-setting： 加温立定处理在高于弹簧工作温度条件下的立定处理
Initial tension (Pi)：初如拉力密圈螺旋拉伸弹簧在冷卷时形成的内力，其值为弹簧开始产生拉伸变形时所需要的作用力
Mean diameter or coils：弹簧中径弹簧内径和中径的平均值
Modulus in compression：压缩模量橡胶弹簧在压缩时的弹簧模量
Number of end coils：支承圈数弹簧端部用于支承或固定的圈数
Pitch：节距螺旋弹簧两相邻有效圈截面中心线的轴向距离
Pitch of wire cord：索距多股螺旋弹簧钢索中钢丝的导程
Radial pitch：径向节距截锥涡卷弹簧径向的节距
Spring flexibility：弹簧柔度单位工作负荷下的变形量
Spccified load：工作负荷弹簧工作过程中承受的力或扭矩
Torque (M)：扭矩，转矩扭簧的弯曲动作，等于负荷乘以从负荷到弹簧轴向的移动距离
Twist angle of strands：索拧角多股螺旋弹簧钢索中心线与钢丝中心线的夹角
Total number of coils(turns)：总圈数
Ultimate load：极限负荷对应于弹簧材料屈服极限的负荷
Ultimate torsional angle：极限扭转角扭转弹簧承受极限负荷时的角位移
Working ultimate load：工作极限负荷弹簧工作中可能出现的最大负荷
Working height((length)：工作高度（长度）弹簧承受工作负荷时的长度（高度）的变化不能恢复的部分称为永久变形，能恢复的称为暂变形或滞弹性变形
Working torsional angle：工作扭转角扭转弹簧承受工作负荷时的角位移
