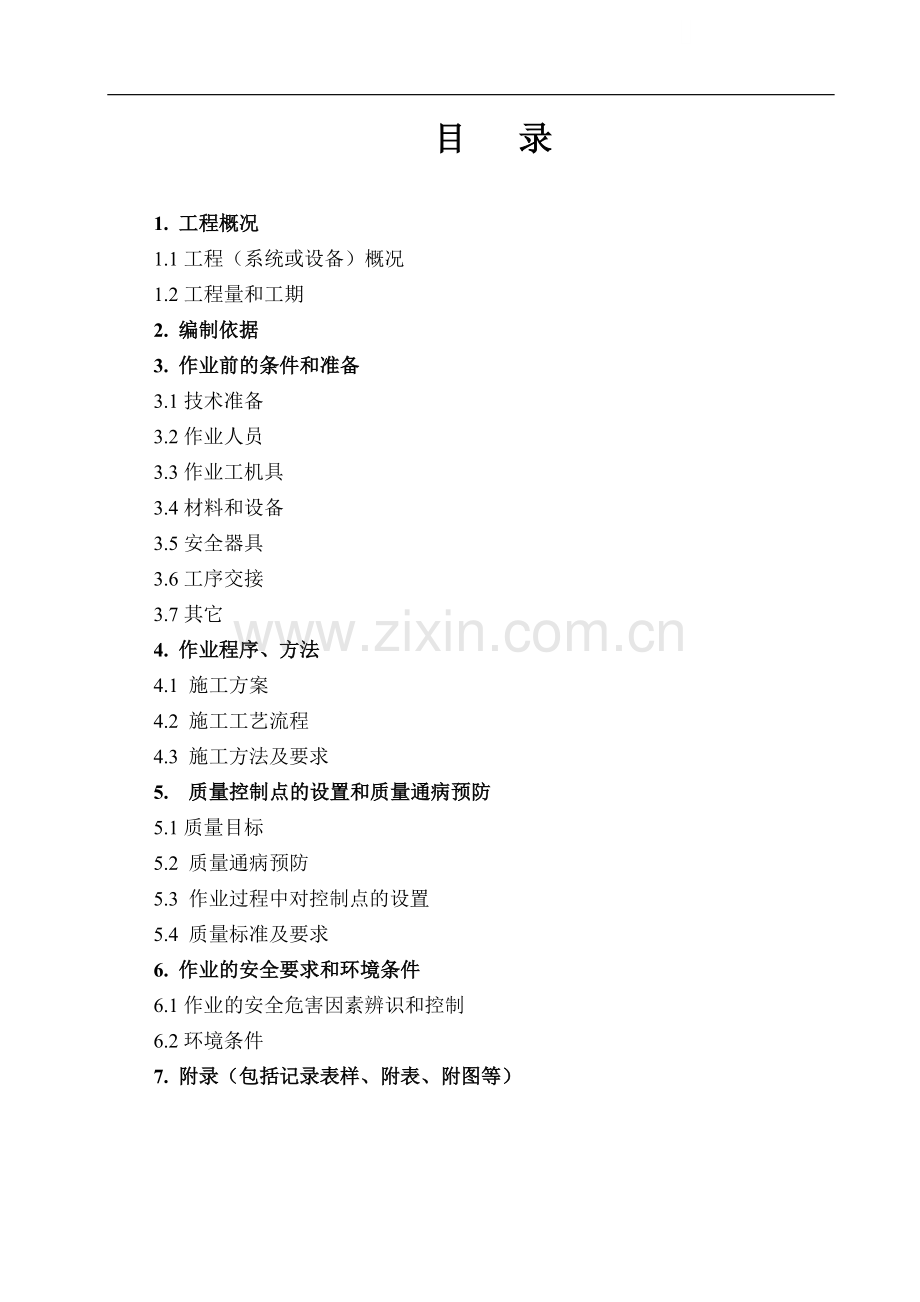

目 录1. 工程概况1.1工程（系统或设备）概况1.2工程量和工期2. 编制依据3. 作业前的条件和准备3.1技术准备3.2作业人员3.3作业工机具3.4材料和设备3.5安全器具3.6工序交接3.7其它4. 作业程序、方法4.1 施工方案4.2 施工工艺流程4.3 施工方法及要求5. 质量控制点的设置和质量通病预防5.1质量目标5.2 质量通病预防5.3 作业过程中对控制点的设置5.4 质量标准及要求6. 作业的安全要求和环境条件6.1作业的安全危害因素辨识和控制6.2环境条件7. 附录（包括记录表样、附表、附图等）锅炉整体风压试验作业指导书要点1. 工程概况及工程量1.1 工程（系统或设备）概况简明扼要的将本工程锅炉的型号、制造厂家、炉膛形式、尺寸、容积、烟风系统、密封方式等锅炉风压试验相关的情况、锅炉风压试验的目的及所涉及的范围、施工机械的配置等情况进行介绍。1.2 工程量和工期1.2.1 工程量简要介绍锅炉风压试验所涉及的系统和设备，以及风压试验需要进行安装的临时系统、检查的设备和部位，并统计各项工作量。设备统计表序号名称规格材质单位数量重量备注121.2.2 施工工期本内容为完成此项工作所需的绝对施工工期。从临时系统安装开始，到试验、检查、消缺、验收结束后签证止进行工期计算。2. 编制依据序号资 料 名 称编 号备 注1锅炉专业施工组织设计2电力建设安全工作规程3电力建设施工及验收技术规范(锅炉机组篇)4电力建设施工及验收技术规范(焊接篇)5火电施工质量检验及评定标准(锅炉篇1996)6锅炉厂家、设计院、其他设备厂家图纸及说明书7本工程专业施工组织设计8临时系统设计图9甲方委托、设计变更等技术图纸、资料10以往类似工程的施工技术资料3. 作业前的条件和准备3.1技术准备施工技术准备应包含：施工图纸会审、施工方案的确定审批、施工措施的设计审批、施工材料设备预算编制、外委外购件的委托、作业指导书编制、施工技术交底、上道工序具备的技术条件等，以及其他相关的技术准备工作。针对施工具体情况提出要求和达到的标准。3.2作业人员3.2.1 作业人员配置、资格序号作业人员工种数量资格要求资质1技术员能够审清本项目施工图纸，领会设计思想，掌握施工工艺，熟悉施工质量和安环要求。 助工以上2班组长熟悉本项目施工的工艺流程，能有效组织好施工人员按照作业指导书的要求施工，熟悉施工质量和安环要求。中级工3安装工熟练掌握本项目的技术、工艺要求，知道施工质量、安环要求。中、初级工4焊工熟悉焊接工艺及相关要求，具有与焊接项目相符合的焊工合格证书持证6架子工专业技术熟练、了解锅炉作业的施工特点具有安监局颁发的上岗证书表中各类作业人员的工种、数量、资质，应根据项目的作业内容、工作量大小、工期、作业难度等条件进行相应的配置。3.2.2 作业人员职责分工和权限序号岗位名称职责分工和权限1技术员1. 全面负责锅炉整体风压试验的技术工作，参加相关图纸会审，处理设计变更，编制施工作业指导书、临时系统设计、施工预算、技术、安全措施，并主持技术交底工作。2. 深入现场指导施工，及时发现和解决施工中的技术、质量隐患，按照指导书的要求指导施工。3. 配合班组长进行施工验收的自检工作。3. 记录、整理施工记录和验收记录。4. 对违章操作，有权制止，严重者可令其停工，并及时向有关领导汇报。 2班组长1. 负责组织安排施工人力，物力。严格按照作业指导书的施工工艺要求，质量要求和安全环境要求进行施工。全面负责质量、安全工作。2. 做好临时系统、风压试验全过程的组织工作。3. 施工过程中，图纸不清不施工，材料不合格不施工，技术、安全不交底不施工，上一级工序验收不合格不施工。3. 发生质量、安全事故立即上报，同时组织本班组职工按照“三不放过”的原则认真分析。 3作业人员1. 严格按照作业指导书的施工工艺要求、质量要求和安全环境要求进行施工。2. 爱护施工所用工器具，严格按照操作规程作业。3. 发生质量、安全事故应保护好现场，并迅速告知有关领导，做好处理工作。3. 有疑难问题有权向技术人员、班组长请示解决办法，对自己的施工质量全面负责，对不正确、不明确的指挥有权不执行。 4质检人员1. 熟悉相关图纸内容和有关质量标准，参加图纸会审，技术交底。2. 深入施工现场，掌握工程进度及质量情况，按照质量标准配合监理完成四级质量验收并及时办理签证。3. 对不能保证施工质量的方案提出否决建议，请有关领导部门处理。3. 整理、汇总质量验收记录。5安监人员1. 全面负责风压试验工作的安全。2. 参加对指导书的审核工作，参加安全交底双签字工作，在工作中认真检查指导书的执行情况。3. 深入现场施工一线，及时发现事故隐患和不安全因素，督促采取防患措施，有权责令先停止工作，并立即研究处理。3. 做好事故的调查，分析和处理工作。3.3作业工机具施工作业工机具统计表序号名称规格单位数量备注123根据施工内容的需要进行工器具的配置。3.4材料施 工 材 料 统 计 表序号名称规格材质单位数量重量12为完成本施工项目，将采取的临时措施所需的材料、设备统计后列入表内。还应包含外委、外购件统计。3.5安全器具施工安全用具统计表序号名 称规 格单位数量备注123.6工序交接本项内容是指：与本项目相关的上道工序具备的条件或完成情况，本项目哪些工作达到什么条件才能允许其他外部项目与此连接等内容。3.7其他4. 作业程序、方法和内容4.1 施工方案简要叙述设备的原则性施工方法、安装顺序和步骤。4.2 施工工艺流程锅炉整体风压试验流程图4.3 施工方法及要求根据上述作业程序中不同的工作内容，将主要、关键工序的施工方法、顺序和工艺要求等进行详细的叙述，并填入下表内。4.3.1 临时系统的安装4.3.2 风压试验包含:试验的步骤、方法、人员的组织、检验要求、注意事项、缺陷的处理方式等内容。5. 质量控制点的设置和质量通病预防5.1质量目标根据工程的总体质量目标和专业分项目标，制定本项目的质量目标。l 分项工程验收合格率达100%；l 锅炉整体风压试验一次合格；5.2保证措施及质量通病预防为保证本设备的施工质量，在安装施工中采取哪些管理措施，对质量通病采取哪些防范对策。5.2.1质量保证措施1）认真做好风压试验前的技术交底工作和系统检查工作，使每一位参加试验人员熟悉设备和系统，了解水压试验的技术要求，掌握操作方法和要领，达到作业人员对工作心中有数，交底后必须双方签字。2）在技术交底的同时，宣传风压试验工作的重要性、特殊性和岗位职责，加强作业人员的工作责任心。3）风压试验期间对不同设备、部位应分工设专人负责。班组长应认真作好风压试验期间的巡查工作，发现问题及时组织人员处理。4）对风压试验容易发生的质量问题，由技术人员提出预防措施，并在风试验前进行检查和处理，消除施工质量缺陷。5）风压试验中发现设备缺陷时，不能进行缺陷处理，要做好记录，检查人员应远离缺陷点（泄漏点），设专人监护，防止出现意外人身事故。发生重大泄漏问题时应采取保护措施，并及时向风压试验指挥人员报告。试验中发现的缺陷待系统消压后再进行处理。6）风压缺陷的处理必须在制定了技术措施后才能进行。7）积极配合项目部质检部门和监理的质检工作，对查出的质量问题积极并及时的进行处理。5.2.2质量通病及预防项次质量通病预防措施1缺陷检查与处理a. 安装风压临时系统时禁止在承压部件上随意焊接，必须焊接时需经有关技术负责人同意方可施焊。b. 试验中施工缺陷的检查应分工、分区设专人检查，并做好详细的检查记录或标记，以免在处理时有遗漏。c. 检查的重点应放在炉顶密封处、孔门连接处、风粉管道法兰连接处、金属膨胀节、穿墙管密封、密封焊接困难位置处等泄漏重点部位，检查时因认真仔细。d. 缺陷处理时必须严格按照工艺进行，缺陷处理要准确、彻底，处理后要在检查记录上消除。e. 焊接缺陷处理后，必须认真仔细的对焊缝或焊缝周围进行检查，药皮要清理干净，不得有咬边、弧坑等缺陷。f. 缺陷的处理必须认真到位，划分责任区、分工负责，处理中随时检查，不能有遗漏。 2 5.3 作业过程中控制点的设置施工过程质量控制点序号作业控制点检验单位见证方式班组专业公司项目质检部门监理1临时系统及堵板安装及拆除李张2系统和设备的检查、清理及完善李张王负责人H3安全条件的检查、完善李张王负责人H4送风机械操作及监护李张5全面严密性检验李张王负责人SR 记录确认点；W 见证点；H 停工待检点；S 连续监视监护5.4 质量标准及要求全面执行电力建设施工及验收技术规范、火电施工质量检验及评定标准有关专业篇中的相关内容。以及设备制作厂家的技术要求。序号项目名称执行验收标准验评书页码1风压试验验规第2.6.9条P142风压试验验评炉713表P126-P1273锅炉厂及设计院相关技术文件的要求 6. 作业的安全要求和环境条件6.1作业的安全危害因素辨识和控制项目名称：锅炉整体风压试验 序号危险点描述控制对策实施负责人确认签证人场地和环境1在施工现场照明不足在每个作业点安装充足的照明灯具并能正常投入使用。2施工现场使用电焊周围和下方有危险因素采取有效隔离防护措施，高处作业下方必须使用防火毯。3电焊机露天摆放露天摆放的电焊机放在干燥场所，有棚遮蔽或使用电焊机专用箱4临时施工平台搭设、使用不合理专业人员搭设，验收合格并挂牌后，方可施工，并不得超载使用。 5施工中废弃物不集中回收施工中废弃物集及时清理，不得乱扔乱抛，并集中回收到指定存放处。6梯子、栏杆、平台不完善在梯子、平台、栏杆不完善处加临时围栏、盖板并挂警示牌7施工现场有孔洞、沟槽施工现场的孔洞、沟槽加盖盖板、围栏；下方铺设安全网作业和人员1垂直交叉作业层间未设严密、牢固的防护隔离措施，坠落伤人垂直交叉作业层间用脚手板隔离2高处作业人员身体不适作业人员经体检无不适合高处作业的病症方可参加施工3作业人员施工态度不端正施工人员严禁嬉戏、打斗，严禁酒后作业。4高空作业不系安全带或不正确使用安全带高处作业必须正确使用安全带5私拉乱接电源严禁私拉乱接电源，电源拆接、维护由专业电工负责。6高处作业人员站在栏杆外工作，坐在平台、骑坐栏杆等施工前进行交底，禁止高处作业人员站在栏杆外工作，坐在平台、骑坐栏杆等进行施工使用工机具1电焊机无可靠接地电焊机外壳必须进行保护接零和重复接地2电动工具漏电使用前进行检查，确认电动工具完好并装有漏电保护器3工机具高处坠落伤人小件工具放进工具袋，大件工具系保险绳4工机具不合格或损坏使用前进行检查、维修5操作非本专业工机具严禁操作非本专业的工机具。6施工触电施工场所要干燥、电焊二次线使用胶皮软线。电源线架空，或埋入地小下7锁具安全系数低安全系数达到8倍以上8手拉葫芦使用不当使用前检查，修理合格；使用中必须受力均匀，不超载使用；手链必须备牢，防止滑脱。6.2环境条件项目名称：末级过热器组合与安装序号危险点描述控制对策实施负责人确认签证人1在施工现场照明不足在每个作业点安装充足的照明灯具并能正常投入使用。2施工中废弃物不集中回收施工中废弃物集及时清理，不得乱扔乱抛，并集中回收到指定存放处。3作业遇有大风天气风力6级以上禁止吊装作业。风力较大时，将作业区域用苫布围起来，采取防风措施。4作业遇有雨、雪天气将作业区域积水、积雪清扫干净5高温、寒冷天气作业区塔隔热棚，增加通风设施作业区搭防寒棚、增加取暖设施7. 附录（包括记录表样、附表、附图等）7.1 临时系统图7.2 风压试验检查记录表7.3 风压试验签证7.4 其他需要在附录中列入的指导或规定性的各种图样等。作业项目监理要点序号阶段内容检查方式检查人1施工前1.图纸会审查阅资料、查记录、现场察看2.作业指导书编制，是否经审核批准3.有无开工报告4.设备、材料检查、查是否符合设计要求，有无材质报告、合格证5.工机具。查规格、精度、数量能否满足施工要求6.作业前是否进行了技术交底7.特殊作业人员是否持证上岗，资格与作业项目是否相符8.外委、外购件有无材质证明、合格证书，是否符合设计要求9.施工现场条件( 安全设施、场地环境、安全警示等 )能否满足安全施工要求2施工过程锅炉密封安装焊接工作完毕， 现场察看孔门全部安装完毕现场察看风压临时措施施工完毕现场察看升压系统、设备安装完毕、运行正常现场察看测量仪器安装完毕，准确、可靠现场察看安装临时设施全部拆除完毕现场察看送风机械操作及监护严密性检验，记录缺陷S3施工结束检查资料整理及签证查阅资料 R记录确认点；W见证点；H停工待检点；S连续监视监护
