QAY500中联技术规格书(国三).doc

.

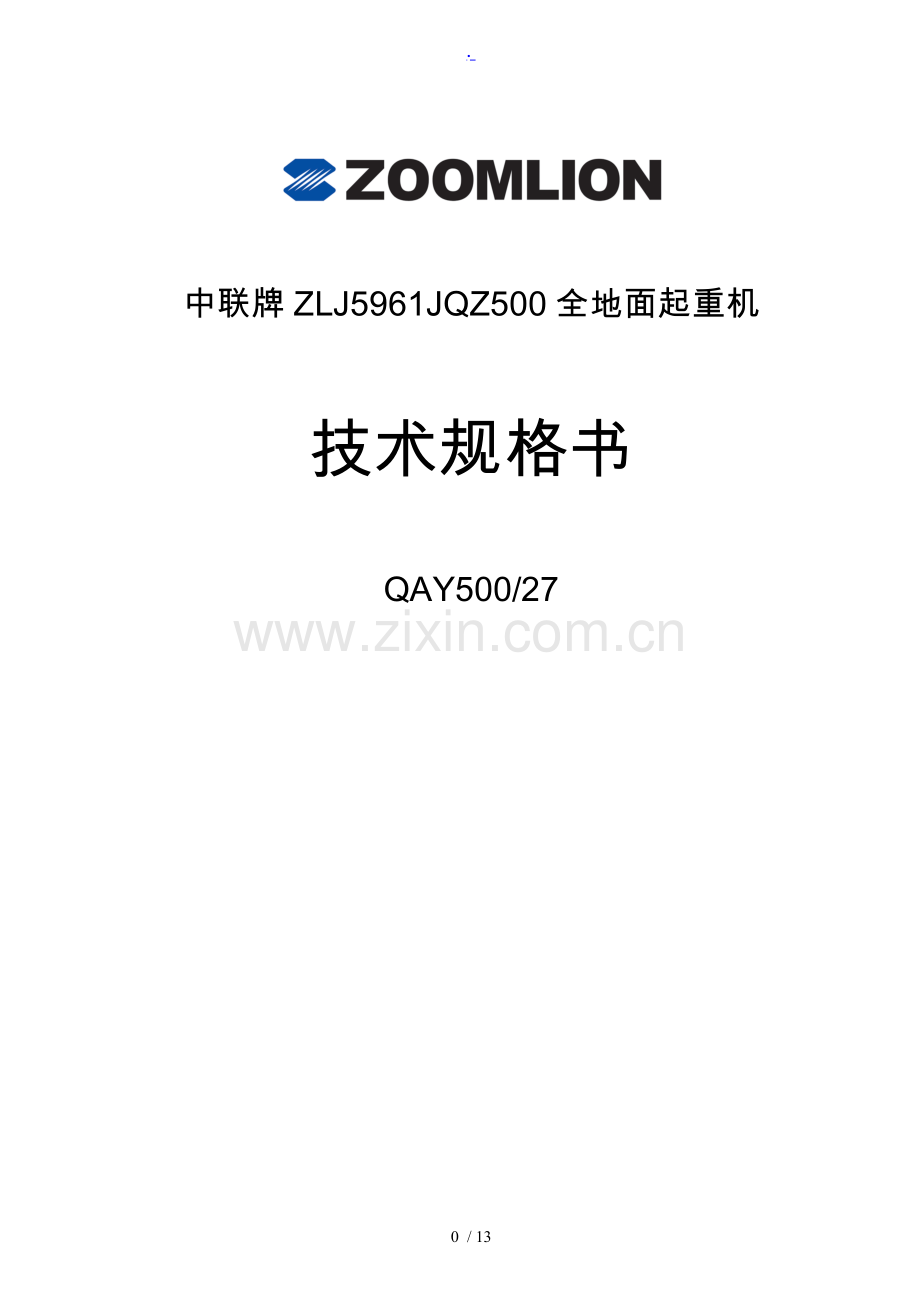

中联牌ZLJ5961JQZ500全地面起重机

技术规格书
QAY500/27

中联重工科技发展股份

12 / 13
QAY500全地面起重机
技 术 规 格 书
QAY500/27

1. 产品特点

QAY500全地面起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。该产品是机电液系统高度集中的高科技产品。它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。该产品适用于风电、化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的全地面起重机。采用本公司自制的全驾八桥专用全地面底盘，视野宽广，装饰豪华舒适。
采用了最新的电液比例换向阀及多联柱塞变量泵， 开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双手柄操纵，能实现起升、变幅、回转、伸缩诸机构之间的组合动作，极提高了起重机的工作效率。具有操作轻便、灵活，工作平稳可靠，无级调速等特点。在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。
配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。

2. 主要技术参数
2.1 主要技术参数表

项 目
数 值
备 注
产品型号
QAY500

基本臂最大起重量（T）
500

基本臂最大起重力矩（T·m）
1520

主臂节数
7

全伸臂长度（m）
17-87

主臂最大起升高度（m）
88.1
不考虑臂架变形
超起装置
有
选配
固定副臂长度（m）
16-56
选配
固定副臂最大起升高度（m）
120.7
不考虑臂架变形
塔式副臂长度（m）
21-93
选配
主臂伸缩形式
单缸插销

支腿跨距（m）
11×11

底盘轴数
8

行驶状态总重（t）
96

正常行驶状态外形尺寸
（长x宽x高）mm
21700×3000×4000
带部分吊臂
短距行驶状态外形尺寸
（长x宽x高）mm
22740×3000×4200
带全部吊臂
接近角(°)
16.6

离去角(°)
17.7

最高行车速度(km/h)
75

最大爬坡度(%)
35

最小转弯直径(mm)
29000

2.2 主要部件配置

序号
机构名称
设备名称
供应商
1
动力设备
上车发动机
德国Benz
底盘发动机
2
液压系统
闭式液压泵
德国
主阀
德国
3
操纵系统
操纵手柄
英国
4
力矩限制器
赫斯曼

5
起升机构
减速机
德国卓仑
马达
德国力士乐
钢丝绳总成
德国

6
塔式变幅机构
减速机
德国卓仑
马达
德国力士乐
钢丝绳总成
德国
7
回转机构
减速机
德国卓仑
马达
德国力士乐
8
回转支承
罗特艾德
9
行走装置
桥
德国KESSLER
变速箱
德国ZF
分动箱
德国KESSLER
轮胎
法国米其林
10
自动润滑装置
德国贝克

2.3 部分起重量表（单位：吨）
A、主臂起重量表
幅度/臂长 （m）
主臂17m-87m，支腿全伸，360°作业，不带超起，125吨配重
17
22.3
27.7
33
38.4
3
500

3.5
430
237
246
246

4
380
218
245
245
195
245
244

4.5
265
201
243
243
181
236
229

5
247
187
228
229
169
220
214
155
185
137

6
218
164
199
200
149
193
192
137
170
128
128
147
132
7
191
145
176
177
132
172
172
123
157
119
115
135
125
8
171
130
157
158
119
154
154
111
146
112
104
125
118
9
154
118
142
143
107
139
140
101
135
103
95
116
110
10
140
108
129
130
98
127
128
92
124
95
87
108
103
12
118
91
109
110
83
107
108
78
106
83
75
94
90
14
101
79
94
95
72
93
94
68
92
74
65
82
80
16

69
81
82
63
81
82
59
81
66
57
72
70
18

62
72
72
55
72
72
52
72
60.2
51
66
65
20

49
62
62
46.1
63
54.1
45.2
59
59
22

44
54
54
41.2
55
49
41
54
54
24

37.3
48
45.1
37
47
47
26

33.8
42.5
41.8
33.5
41.5
41.5
28

31.2
37.5
38.1
31
37
37
30

28.2
32.6
32.6
32

26
29
29
34

伸
缩
方
式
Ⅰ
1
2
1
1
2
1
1
2
1
1
2
1
1
Ⅱ
1
1
2
1
2
2
1
2
2
1
2
2
1
Ⅲ
1
1
1
2
1
2
2
2
2
1
2
2
2
Ⅳ
1
1
1
1
1
1
2
1
2
2
2
2
2
Ⅴ
1
1
1
1
1
1
1
1
1
2
1
2
2
Ⅵ
1
1
1
1
1
1
1
1
1
2
1
1
2
倍率
26
26
22
17
13

幅度/臂长 （m）
主臂17m-87m，支腿全伸，360°作业，不带超起，125吨配重
43.4
48.4
53.8
59.1
7
110
118
88

8
100
109
82
96
75
67

9
90
102
76
88
71
62
73
61
59

10
83
96
71
81
66
57
68
57
55
52
51
60
12
71
84
62
70
59
50
61
51
48
46.8
45
54
14
61
74
55
61
53
44
55
45
42.7
42.3
40
49
16
55
64
50
54
48
39
50
40.5
38
38.1
35.6
45
18
49
56
46
48.5
44
35.5
45
36.4
34.8
35
32.2
41.5
20
43
50
42
44.4
41.5
32.1
41
35
32
32.1
29.7
38
22
39
46
39
40.4
38
29.7
37
31.8
29
29.5
27.4
35
24
35
41
36.5
36.8
34.3
28.2
33
31.5
26.8
27.3
25.9
32
26
32
37.2
34.6
33.6
31
26.3
29
28.8
24.7
25.4
24.5
28.5
28
29
34.1
32.1
30.9
28.4
24.4
28.8
26.2
22.6
23.6
24.1
26.5
30
27.2
31.6
30
28.4
26
22.7
26.5
23.9
20.9
23
21.7
23.7
32
25.3
29
28.4
26.2
24.1
21.1
24.5
21.9
19.7
22
21.1
22.2
34
23.3
27
27
24.5
22.1
19.8
22.6
20.1
18.7
21.2
19.2
19.9
36
21.6
24.5
24.5
22.9
20.4
18.6
21
18.4
17.7
19.4
17.6
18.7
38

20.5
18.8
17.6
19
17.2
16.5
18.4
16.5
17.6
40

18.3
17.3
16.6
17.6
15.8
15.5
17.2
15.1
16.6
42

16
14.6
14.6
15.8
13.7
15.8
44

14.5
13.5
13.8
14.6
12.7
14.6
46

13.3
11.7
13.3
48

12.1
10.8
12.1
50

伸
缩
方
式
Ⅰ
2
1
1
2
2
1
2
3
1
2
3
1
Ⅱ
2
2
1
2
3
1
3
2
1
3
3
2
Ⅲ
2
2
2
2
2
2
2
2
2
3
2
2
Ⅳ
2
2
2
2
2
2
2
2
3
2
2
3
Ⅴ
2
2
2
2
2
3
2
2
3
2
2
3
Ⅵ
1
2
3
2
1
3
2
2
3
2
2
3
倍率
10
8
6
5

幅度/臂长
（m）
主臂17m-87m，支腿全伸，360°作业，不带超起，125吨配重
64.5
69.8
74.8
79.8
87
12
41
46
40

14
37.4
42
36
34
38.2
33
30
33.5
30.2

16
34.1
39
32.6
31.4
35
30.1
27.5
31
27.7
27.3

18
30.8
36
30
29
32.4
27.5
25.2
28.7
25.4
25.6
20.2
20
28.4
33
27
26.8
30
25.4
23.1
26.7
23.4
24
18.8
22
26.5
30
24.4
24.9
27.5
23.2
21.3
24.8
21.6
22.5
17.3
24
24.5
28
22.4
23.2
25.9
21.4
19.7
23.2
20
20.8
16.1
26
22.9
25.5
20.6
21.5
24.4
19.5
17.8
21.5
18.2
19.3
14.8
28
21.3
24
19
20.1
22.9
18
16.4
20
17
18
13.8
30
19.8
22.1
17.9
18.6
21
16.6
15.2
18.3
16
17
12.8
32
18.5
20.4
16.9
17.2
19.5
15
14
17
14.7
15.8
11.8
34
17.3
19.1
16.1
16
18
13.8
12.9
16
13.5
14.8
10.6
36
16.3
17.4
15
15
16.9
12.8
12
15
12.6
13.7
9.6
38
15.3
15.8
13.1
14.1
15.9
11.8
11.1
14
11.8
12.9
8.8
40
14.4
14.6
13.9
13.3
14.9
11.3
10.3
13.1
11.1
12
8
42
13.4
13.4
13.1
12.5
13.6
10.7
9.8
12.3
10.3
10.2
7.3
44
12.3
12.3
12.3
11.8
12.4
10.6
8.9
11.2
9.4
9.7
6.5
46
11.4
11.4
11.4
11.2
11.4
8.9
8.4
10.4
8.9
9.2
5.8
48
10.6
10.6
10.5
10
10.3
8.5
8
9.6
8.4
8.8
5.1
50
9.6
9.6
9.5
9.3
9.3
8
7.5
9
8
8.1
4.5
52
8.7
8.7
8.6
8.5
8.5
7.8
7.1
8.4
7.6
7.4
4.1
54

7.8
7.8
7.3
6.8
7.8
7.2
7
3.8
56

7.3
7.3
6.9
6.5
7.1
6.9
6.5
3.5
58

6.2
6.6
6.5
6.1
3
60

5.8
6
6
5.9
2.8
62

5.5
2.4
64

伸
缩
方
式
Ⅰ
2
1
3
2
2
3
3
2
3
3
4
Ⅱ
3
2
3
3
2
3
3
3
2
3
4
Ⅲ
3
3
3
3
3
3
3
3
3
3
4
Ⅳ
3
3
2
3
3
3
3
3
3
3
4
Ⅴ
2
3
2
3
3
2
3
3
3
3
4
Ⅵ
2
3
2
2
3
2
2
3
3
3
4
倍率
4
4
3
3
3
注：阴影部分需使用附加装置
B、超起主臂起重量表
幅度/臂长（m）
主臂33m-87m，支腿全伸，360°作业，带超起，160吨配重
33
38.4
43.4
48.4
53.8
5
184
205
200

6
162
187
190
158
167
168

7
145
172
172
141
161
163
120
128
128

8
130
159
159
127
145
148
110
121
123
106
104
121

9
118
145
145
116
132
135
101
117
118
102
100
117
101
109
110
10
107
134
134
106
121
123
99
113
115
94
94
111
93
100
107
12
91
113
113
90
103
105
90
103
105
89
89
104
89
95
102
14
79
97
97
78
89
91
78
89
91
78
77
91
77
82
89
16
69
86
86
69
78
80
69
79
80
69
68
80
68
73
80
18
61
76
76
61
70
72
61
70
72
61
61
72
61
64
71
20
54
68
68
54
63
64
55
63
65
55
55
65
55
57
65
22
49
60
60
49
57
58
49
57
59
50
49
59
50
52
59
24
44
53
54
44
51
53
45
52
54
45
45
54
45
47
54
26
40
47
49
40
47
48
41.2
48
49
42
41
50
41
43
50
28
37.2
42
45
37.2
43
45
37.7
44
45
38.5
37.9
46.5
38.4
39.9
46
30

34.6
40
42
34.6
41
42
35.5
34.8
43.1
35.4
36.7
43
32

31.8
37.2
38.8
32.4
38.3
39.8
32.8
32
40.4
32.8
33.8
40
34

30
35.5
37.1
30.8
30
37.6
30.3
31.2
37.3
36

26.4
32.4
34
28.6
27.8
35.2
27.8
28.2
34.5
38

26.6
25.8
32.4
25
25.5
31.1
40

24.8
24
29.9
23.4
23.7
28.7
42

21.8
22.1
26.7
44

20.4
20.6
24.8
46

伸
缩
方
式
Ⅰ
2
1
1
2
1
1
2
1
1
2
2
1
2
3
1
Ⅱ
2
2
1
2
2
1
2
2
1
2
3
1
3
2
1
Ⅲ
2
2
1
2
2
2
2
2
2
2
2
2
2
2
2
Ⅳ
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
Ⅴ
1
1
2
1
2
2
2
2
2
2
2
3
2
2
3
Ⅵ
1
1
2
1
1
2
1
2
3
2
1
3
2
2
3
倍率
19
15
11
11
10

幅度/臂长（m）
主臂33m-87m，支腿全伸，360°作业，带超起，160吨配重
59.1
64.5
69.8
74.8
79.8
87
10
92
96
96

12
80
85
90
76
81
81

14
75
80
86
68
77
72
68
70
70.9
62
62
62

16
68
72
78
65
74
69
63
65.2
66.7
59
59
59
52

18
61
64
70
61
69
64
61
62.3
63.4
57
54
57
49
43
20
54
57
63
55
62
57
55
56.8
57.8
53
51
54
47
41
22
49
51
58
49
57
52
50
51.6
52.3
51
49
52
45
38.9
24
45
47
53
45
52
47
46
46.8
47.6
47
46
49
44
36.9
26
41.6
43
49
42
48
43
41
43
43.5
43
42
44
42
35.3
28
38.3
39.4
45
38.4
44
39.8
38.6
39.6
40
40.3
39.4
41
40
33.7
30
35.6
36.7
42
35.5
41
36.6
35.6
36.8
36.8
37.2
36.1
38.2
37.5
32.1
32
32.9
33.9
39.2
32.9
39
33.6
33.1
34.1
33.6
34.4
33.6
35.3
34.9
30.6
34
30.9
31.2
36.6
30.6
36.4
31.1
31.1
32
31.2
31.9
31.2
32.8
32.4
29.6
36
28.7
28.9
34.2
27.8
33.2
28.2
28.9
29.8
29
29.3
29.2
30.3
30.2
27.8
38
26.2
26.4
31.6
25.6
30.6
25.8
26.9
27.9
27.3
27.3
27.2
28.2
28.1
26
40
24.4
24.5
29.5
23.5
27.7
23.5
25.2
26.4
25.5
25.6
25.6
26.4
26.2
24.4
42
22.9
22.9
27.4
21.6
25.5
21.6
23.6
24.8
23.6
23.5
23.6
24.3
24.3
23
44
21.4
21.3
25.5
20
23.4
19.7
22.1
23.3
22
21.2
21.5
22.1
22.6
21.7
46
19.9
19.8
23.5
18.5
21.5
18.2
20.8
21.9
20.6
19.4
20
20.2
21.1
20.5
48
18.5
18.3
21.8
17.1
19.8
16.8
19.5
20.6
19.2
17.8
18.1
18.6
19.3
19.2
50

15.9
18.4
15.4
18.5
19.5
18.1
16.3
16.7
17
17.7
17.8
52

14.7
16.9
14.1
17.2
18
16.6
14.9
15.3
15.6
16.4
16.6
54

16
16.7
15.3
13.6
14
14.3
15.2
15.3
56

14.8
15.4
13.9
12.3
12.8
13
13.9
14.1
58

11.2
11.8
11.9
12.8
12.8
60

10.1
10.8
10.8
11.7
11.8
62

10.7
10.7
64

9.8
66

伸
缩
方
式
Ⅰ
2
3
1
2
1
3
2
2
3
3
2
3
3
4
Ⅱ
3
3
2
3
2
3
3
2
3
3
3
2
3
4
Ⅲ
3
2
2
3
3
3
3
3
3
3
3
3
3
4
Ⅳ
2
2
3
3
3
2
3
3
3
3
3
3
3
4
Ⅴ
2
2
3
2
3
2
3
3
2
3
3
3
3
4
Ⅵ
2
2
3
2
3
2
2
3
2
2
3
3
3
4
倍率
8
7
6
6
5
4

3. 技术规格
3.1 吊臂
• 7节吊臂，具有卓越的起升高度。
• 进口钢板制造，截面采用目前优化程度最好的椭圆形，具有超强的起吊能力，出众的局部稳定性，出色的抗弯能力。
• 正常行驶时，随车只带部分主臂，其余主臂平时随拖车运输，工作时可在其它吊车协助下迅速拆装；
• 短距行驶可带全部七节臂。

3.2 副臂
• 由多节桁架标准节臂和桁架变截面臂组成，分为固定副臂和塔式副臂。
• 固定副臂通过调整拉板可以实现0°、15°、30°三个安装角度。
• 塔式副臂可以使起重机工作幅度和高度大大增加，通过与超起装置的配合使用，QAY500的应用广泛，特别是满足国1.5MW风机吊装要求。塔臂通过变幅卷扬实现无极变幅。
• 固定副臂和塔式副臂部分臂节通用。
• 行驶时，副臂不随车带。
• 固定副臂和塔式副臂均为选配件。

3.3 伸缩机构
• 采用单缸伸缩插销机构，程序自动控制，顺序伸缩。
• 在监视器上形象展示伸缩状态；可选用全自动或手动方式进行伸缩。

3.4 超起装置
• 采用Y型布置的超起装置，通过超起钢丝绳在臂头拉紧，吊臂系统形成稳定的三角架结构，吊臂挠度大幅减小，中长臂起重性能普遍提升10%~300%
• 超起装置为选配件。

3.5 起升机构
• 集减速机、卷筒、制动器、马达于一体的高品质卷扬机构，结构紧凑。
• 特殊绳槽，保证高达10层钢丝绳的最佳缠绕，避免多层緾绕时乱绳，延长钢丝绳的使用寿命。
• 钢丝绳采用进口高品质抗扭钢丝绳，吊重物不旋转,不乱绳；袋式绳头，可快速更换倍率。
• 行驶时，副卷扬和塔式变幅卷扬不随车带。
• 副卷扬及其钢丝绳、附件为选配件。
• 塔式变幅卷扬及其钢丝绳、附件随塔式副臂一起选用。

3.6 变幅机构
• 采用油缸变幅机构，变幅围-0.5°-83°。

3.7 回转机构
• 采用液压马达+行星减速机双机构结构，回转速度0-1.0rpm。

3.8 转台
• 高强度结构钢，抗扭箱型结构，承载能力强。

3.9 操纵室
• 全钢结构，豪华的衬板，双层真空玻璃，隔热隔音效果具佳；现代化的部设计，操作方便舒适。
• 可调双轨弹簧缓冲座椅，适应不同体形的操作者。
• 符合人机工程学的控制面板和操作手柄，操作时无疲劳感。
• 后摆式操纵室，靠门处有固定的外走台板和安全护栏，可调节俯仰角度，便于操作者观察起重作业情况。
• 操纵室带冷暖空调。

3.10 上车发动机
• 奔驰V列六缸涡轮增压水冷柴油机。动力强劲持久可靠；增压空气管路经优化处理，减少噪音污染；国III排放，安全环保；电控系统，通过数据总线系统，保证发动机的输出功率处于最合适的值，避免过载熄火，且油耗率低。

3.11 配重机构
• 配重总重约为125T或160T（选用超起）。
• 作业时配重靠钢丝绳从地面提起，通过锁销固定在配重支架上。
• 行驶时，配重和配重支架用拖车运输。

3.12 支腿
• 触摸式支腿操纵面板，电子水平仪。
• 支腿可以自动调平，带有反力检测装置，作业时在操纵室可监控。

3.13 底盘
• 八桥全地面起重机专用底盘，16.00R25（445/95R25）轮胎，油气悬挂，四桥驱动，电控全轮转向。
• 采用Benz发动机，国III排放，动力强劲。

3.14 起重吊钩
• 吊钩为260t、180t、90t、50t、27t、12t（单倍率钩），90t及以上采用双钩柄形式。
• 180t、50t吊钩为选配件。

3.15 机棚
• 机棚为框架式结构，美观大方。

3.16 集中润滑系统
• 上车采用递进式集中润滑系统，对主要相对运动点自动递进注油，延长整机使用寿命，易于保养。

3.17 完善的安全监控系统
• 配置具有丰富经验和品牌优势赫斯曼力矩限制器，大幅提升整车的安全准确可靠性。
• 运用总线技术，实现底盘、上车都可实时的监视支腿反压、车架倾斜角度，杜绝危险发生。
• 配置国际知名品牌遥控器，解决了遥控操作的盲区。在遥控器上，可实现上车的大部分动作，同时在操作的过程中可监视到整车力矩、吊钩高度、过卷、过放、发动机故障等诸多与安全相关的信息，使得遥控操作安全、轻松。
