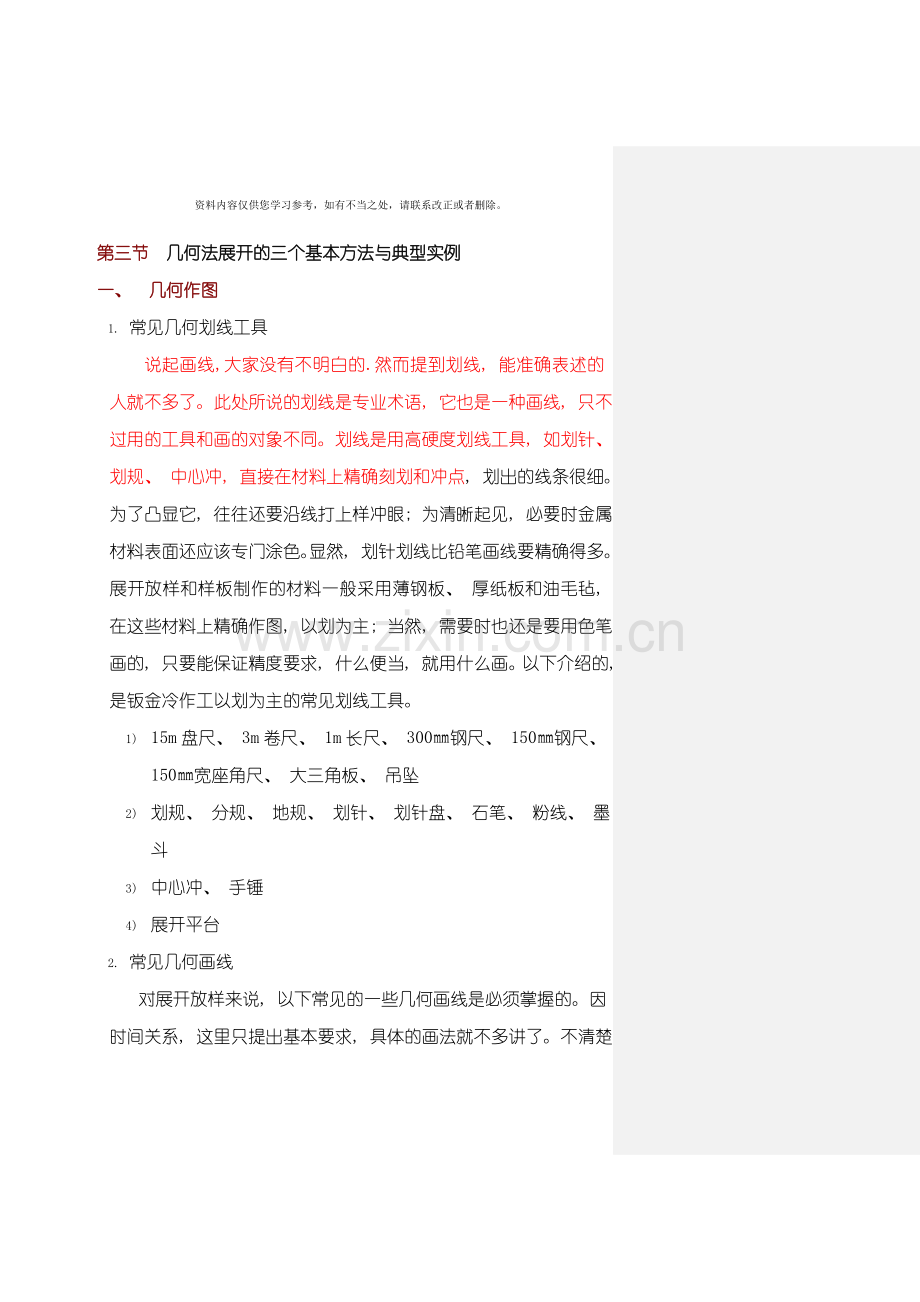

第三节 几何法展开的三个基本方法与典型实例
一、 几何作图
1. 常见几何划线工具
说起画线,大家没有不明白的.然而提到划线, 能准确表述的人就不多了。此处所说的划线是专业术语, 它也是一种画线, 只不过用的工具和画的对象不同。划线是用高硬度划线工具, 如划针、 划规、 中心冲, 直接在材料上精确刻划和冲点, 划出的线条很细。为了凸显它, 往往还要沿线打上样冲眼; 为清晰起见, 必要时金属材料表面还应该专门涂色。显然, 划针划线比铅笔画线要精确得多。展开放样和样板制作的材料一般采用薄钢板、 厚纸板和油毛毡, 在这些材料上精确作图, 以划为主; 当然, 需要时也还是要用色笔画的, 只要能保证精度要求, 什么便当, 就用什么画。以下介绍的, 是钣金冷作工以划为主的常见划线工具。
1) 15m盘尺、 3m卷尺、 1m长尺、 300㎜钢尺、 150㎜钢尺、 150㎜宽座角尺、 大三角板、 吊坠
2) 划规、 分规、 地规、 划针、 划针盘、 石笔、 粉线、 墨斗
3) 中心冲、 手锤
4) 展开平台
2. 常见几何画线
对展开放样来说, 以下常见的一些几何画线是必须掌握的。因时间关系, 这里只提出基本要求, 具体的画法就不多讲了。不清楚的地方, 请自己复习《工程制图》中的相关内容。
1) 长直线、 大圆弧的画法
2) 特殊角度、 一般角度的画法
3) 直线、 圆弧、 角度的等分
4) 直线曲线的吻接
5) 常见曲线的画法( 正弦曲线、 椭圆、 四心圆、 摆线、 渐开线、 阿基米德螺线)
二、 大小头与放射线法
1.大小头的表面特性
大小头上下口平行, 是圆管变径时使用的连接件, 有同心和偏心之分。同心大小头表面是正圆锥面, 偏心大小头表面是斜圆锥面。立管变径时, 连接件常采用同心大小头。水平管路变径, 要求严格时用同心大小头就不合适了。这是因为介质为液体时水平管路需要排除内部产生的、 妨碍运行的气体, 因此连接处要求管道顶平, 以利于排尽不需要的气体; 相反, 气管则需要排除积液, 管路要求底平, 以利于排尽不需要的液体。90°偏心大小头, 它能够在水平敷设的管路变径时使管道顶平或者是底平, 因而在水平管路变径中大显身手。
前面说过, 同心大小头是正圆锥面, 偏心大小头是斜圆锥面, 它们有什么共同点呢? 我们不妨设想一下: 水平面上有一个圆D( 圆心为O) , 水平面外有一个点A, 有一条直线L经过该点和圆上一点。现在让这条直线一端固定在A点不动, 另一端沿着圆的轨迹向同一个方向转动一周, 于是这条线在空间将划出了一个曲面, 这个曲面就是锥面。如果固定点在经过圆心的铅垂线上, 形成的锥面就是正圆锥面; 如果固定点不在经过圆心的铅垂线上, 则所形成的锥面是斜圆锥面。
形成锥面的那条线叫母线, 母线运动的轨迹圆叫基线, 基线所在的水平面叫基面。母线在转动中经过的的每个位置都形成一条特定的直线, 这些线, 我们称之为素线。如果母线不经过固定点, 而是保持与基面的某一轴向成一固定角度, 也沿某一给定基线运动, 那么划出来的曲面就是柱面。其中母线垂直于基面、 基线为圆时的特别例子, 就是我们非常之熟悉的正圆柱面。
这种母线是直线而形成的曲面, 就是所谓直纹面。直纹面由无数素线组成。锥面的素线相交, 柱面的素线平行。就展开而言, 这个认知很重要, 前者引申出了展开的放射线法, 后者引申出了展开的平行线法。
直纹面的展开比较好处理, 成形时大多是绕素线弯曲,因而制造起来比较容易。从方便制造、 经济合理方面考虑, 一般壳体设计, 大都选择各种直纹面的组合。
2.同心大小头的展开
同心大小头的展开其实在小学数学课本就已经讲过, 只是现在印象淡漠了。用得太少, 记不住是正常的。现在我们静下心来, 仔细看看图2-3-0, 慢慢回忆起它的展开过程。
1) 已知条件: 大头中径 φD=120; 小头中径 φX=60; 高 h=100;
大、 小口平面互相平行, 且小头圆心在大头平面的投影与大头圆心重合。
2) 展开步骤:
⑴ 以水平面为大头基面, 根据已知条件作立面图, 即作HS⊥SA, 其中HS=h, SA=φD /2; 过H作HB∥SA, HB=φX/2;
⑵ 将锥台斜边AB延长与中轴线HS的延长线交于O; 以O为圆心,以OA、 OB为半径分别画弧;
⑶ 在OA弧上量取AD弧, 使其弧长等于底圆周长( L=πφD) ;
⑷ 连OD, 交OB弧与C; 则扇形ABCD为所求展开图形。
3) 注意: 不宜先在OB弧上量取小头圆周长。因为OB弧上的量取误差将在外弧( OA弧)
上出现误差放大,可能导致超出允许的公差范围。
4) 也能够经过计算展开扇形的圆心角来确定OD。圆心角可按下式计算:

将本题已知条件代入, α=103.4°
5) 如图2-3-0, 在AA′下方拼画半个俯视图, 将底圆6等分并过等分点画出素线; 对展开图亦作同样等分并过等分点画出素线; 不难看出, 她们之间存在着曲面元和平面元、 曲面弧长和平面弧长之间的一一对应、 等量转换的关系。这种处理方法, 我们在以后的展开中将时常见到。

图-3-0 同心大小头的展开图
3.偏心大小头的展开
偏心大小头的展开稍许复杂点, 但与同心大小头一样,它也能够经过大头斜锥削掉小头斜锥而得出来, 因此, 偏心大小头的展开问题实质上是斜锥的展开问题。斜锥的展开程序, 首先是按已知条件画出立面图, 然后确定底圆等分点, 再求各等分点素线的实长。怎么求? 请看图2-3-1a:

图2-3-1a 斜锥的已知条件与实长分析
1) 已知条件:
大头中径 φX　 小头中径 φS　　　斜锥台高 h 　偏心距 e
斜锥台上下口面平行且关于中面0S7对称
2) 展开分析:
⑴ 在△0S6中, 0S( 点划线) 是斜锥的高, S6( 虚线) 是素线06( 粗线) 在俯视图上的投影。因为0S垂直于底面, 故△0S6是直角三角形; ∠0S6为直角; 而素线06是该直角三角形的斜边。这就是我们求斜锥素线实长的依据。
⑵ 锥台实际上是以同一斜锥切掉上面小锥形成的, 显然, 展开图组成上也有同样关系。展开时我们先处理大锥, 后解决小锥。
现在着手斜锥展开的第一步,求斜锥底圆各等分点上素线的实长。请看图2-3-1b。

图2-3-1b 斜锥展开的第一步---求实长
3) 按已知条件画立面图、 俯视图。注意: 画立面图时, 应以中径为准。如果已知条件给定的是外径或中径, 就必须根据板厚先求出中径。
⑴ 画水平线L1并在其上取点O1, E, 使O1E=e; 然后以O1为圆心, φX /2为半径画半圆, 交水平线L1于1、 7二点;
⑵ 过E作水平线L1的垂线L3并在其上取O2, 使O2E=h; 过O2作水平线L2; 以O2为圆心,
φS/2为半径画弧, 交L2于1°、 7°二点;
⑶ 连1、 1°, 7、 7°并延长相交于O点; 过O点作L1的垂线, 垂足为S; 过S作半圆的切线。S7、 切线与半圆O1实际上构成斜锥的半个俯视图, 因此这一步又叫做”拼接半个俯视图”。
4) 利用∠OS7为90°,求实长。
为了方便展开, 以后我们画图时常常几个视图叠合画在一起, 这样, 点的标号可能会重复出现, 绘图者自己当然清楚它们所在的视图; 在对称情况下, 作图一般只画一半, 遇到全图展开时, 对称点点号都按同号对称布置。了解这种处理方式, 反而好寻找对应点。
⑴ 六等分下口半圆;
⑵ 以锥顶的垂足S为圆心, 其到各等分点的长度为半径画弧, 将各分点素线的投影长度等量转移到底边, 得点1、 2、 3、 4、 5、 6、 7; 连接各转移点与锥顶, 则各转移点与锥顶的距离就是各分点素线的实长。
⑶ 上述实长线被小口线所截的上边线段即是小锥对应实长。
以下进行斜锥展开的第二步, 画展开图。请看图2-3-1c。
图2-3-1c 斜锥展开图
5) 画展开图
⑴ 以01为剖开线, 在合适处垂直方向作中线07;
⑵ 以0点为圆心, 各分点素线实长为半径画得如图1、 2、 3、 4、 5、 6弧;
⑶ 以7点为圆心, 1/12底圆周长为半径画弧, 交6弧于二个6点, 再以两6点为圆心, 1/12底圆周长为半径画弧, 交5弧于二个5点; 如此下去, 同法求至两个1点;
⑷ 检查所得13个点的曲线长度, 如与计算所得的底圆周长误差大于3mm, 应及时修正;
⑸ 圆滑连接各点得大口展开线;
⑹ 如图连接0点与各点, 并在上述各线上由0点起量取小锥相应实长; 圆滑连接所得各点即成小口展开线;
⑺ 连接大、 小口对应端点, 完成整个展开图。
斜锥台展开全过程可参考图2-3-1。

4.放射线展开法
按上述步骤展开的方法叫放射线展开法。放射线法常见于锥形曲面的展开, 其展开基本过程是:
1) 针对素线有同一顶点的锥面, 根据其结构, 依照一定的规则, 将该曲面划分为N个共一顶点、 彼此相连的三角微面元; 对每
个三角曲面元, 都用其三顶点组成的平面三角形逐个替代, 即用N个三角形替代整个曲面, 其替代误差随着N的增加而减小;
2) 在同一平面上按同样的结构和连接规则组合画出这些呈放射状分布的三角形组, 逐步得到模拟整个曲面的近似展开图形; 因
为共一顶点这些三角形的边形成一组放射线;
3) 利用这一组放射线我们能够将其它相似的展开曲线、 开孔线等画出来;
4) 确定替代元的数量N是很重要的实际问题, N过大, 增大工作量和劳动时间; N太小, 精度达不到要求; N一般根据误差大小、
加工工艺和材料性质等因素经过实践选择。

三、 弯头的展开与平行线法
1.圆管弯头及其主要参数
弯头是用于管路转弯时的连接件。按口径, 分为等径弯头和异径弯头; 按制作方式, 则有弯制、 压制、 挤制和焊制之分; 按截面形状, 能够分为圆管弯头、 方管弯头、 方圆管转换弯头、 异径弯头( 在转弯过程中截面大小改变而形状不发生改变) 、 异形转换弯头( 截面形状在转弯过程中步发生改变) 等第。我们这里讲的弯头展开, 指的是一节节组焊而成的”虾米弯”, 主要包括等径圆弯头、 异径圆弯头、 方圆管转换弯头; 其它形状的弯头并不常见, 因为没有特殊需要, 谁也不会设计这种展开复杂, 加工困难的玩意儿来增加成本、 自找麻烦。
焊制弯头的几个主要参数: ( 参看图2-3-2a)
1. 弯头角度: 指弯头两个管口面间的夹角;
2. 弯头直径: 指弯头管材的外径、 内径或中径;
3. 弯曲半径: 指管段轴线的内切圆半径。即管口中心到了两管口面交线的距离;
4. 弯头节数: 弯头的端节是中间节的一半, 两个端节合起来是一节, 再加上中间节数,
合称弯头的节数;
关于弯头节数, 当前没有统一的规定。有的把中间节的数量称为节数, 有的把组成弯头的段数称为节数。如图2-3-2a所示弯头, 前者叫二节弯, 后者叫四节弯, 我们钣金冷作工则叫三节弯。称三节弯的合理之处,一是便于半节角度的计算; 二是弯头的节数等于焊接接口的数量, 非常之明了; 三是对两个半节组成的一节弯, 前者就纳不入自己的系列, 要换着名儿叫, 后者则根本不存在一节弯头的概念。
2.平行线法
现在介绍展开时常见的另一个方法---平行线法。平行线展开法常见于素线互相平行的柱形曲面的展开, 其展开的基本过程如下:
1) 针对曲面结构特点, 依照设定的规则, 将该曲面划分为N个彼此相连的梯形微面域( 微面域以下称面元) ; 梯形的平行边一般选在曲面的素线处; N一般根据误差大小、 加工工艺和材料性质等因素经过实践选择;
2) 对每个梯形微面元, 都用其四顶点组成的平面梯形逐个替代, 即用N个梯形替代整个曲面, 其替代误差随着N的增加而减小;
3) 根据视图的尺寸、 位置的对应关系, 即: ”长对正、 高平齐、 宽相等”的三等关系和上下、 左右、 前后的方位关系, 用与各视图相关的平行线求取相贯点的位置、 每个梯形各边的实际长度;
4) 在同一平面上按同样的结构和连接规则组合画出这些梯形, 于是得到模拟曲面的近似展开图形。
弯头、 三通等柱形表面的展开放样都是平行线展开法的典型例子。
3.等径弯头的展开
请看图2-3-2a。

图2-3-2a 弯头的已知条件
1.弯头展开的已知条件与要求
1) 已知条件
弯头角度 α=90°; 管子外径 φW=60; 弯曲半径 r=15
弯头节数 n=3; 样板厚度 δ=0.5
2) 展开要求
① 用平行线法作外径φ60管的外包全节样板。
② 方法正确: (展开方法不是唯一的, 本题要求按教师指定的方法做)
③ 作图精确: 几何作图误差≤0.25, 展开长度误差≤±1。
3) 展开准备
① 求半节角度: 按节数计算半节( 端头) 截面倾斜角度; ( αbb应为下标? ㈡　是! 可是转成下标字又太小了。
=α/2n)
② 展开三处理: 按管径、 材料板厚、 连接方式和制作工艺决定展开中径、 接口位置和
余量。
因为是外包样板, 画立面图时, 管口直径应该选择包在管外的样板卷筒的中径。本题已知条件中给出了管子外径, 实际上就是给出了样板卷筒的内径。故样板卷筒的中径φ=60+0.5=60.5。
2.求实长:
见图2-3-2b。

图2-3-2b 弯头实长图
1) 画半节弯头端面角度线:
⑴ 先计算半节弯头端面角度;
αb=α/2n=90°/(2´3)=15°
⑵ 作水平直线OB, 在OB上取OS=150; 分别以O、 S为圆心, OS为半径画弧交于R;
⑶ 4等份弧SR, 得等分点K, 连OK并适度延长。
2) 画半节弯头立面图:
⑴ 先计算外包样板筒半径 R=f/2=( 60+0.5) /2=30.25( 可经过四等分长度为121的线段
获取) ;
⑵ 在OB线的S点两侧取1、 7两点, 使S1=S7=30.25
⑶ 过1、 7作OB的垂线11′、 77′, 交OK于1′、 7′; 梯形( 11′7′7) 即是半节弯头立
面图。
3) 求实长:
⑴ 以S为圆心,S1为半径在下方画半圆并6等分之;
⑵ 过各等分点作OB的垂线, 交OB为1、 2、 3、 4、 5、 6、 7; 交OK为1′、 2′、 3′、
4′、 5′、 6′、 7′; 则11′、 22′、 33′、 44′、 55′、 66′、 77′为半节弯头管口各分点上的素线实长。
3.画展开图:
见图2-3-2c。
⑴ 计算展开长度: L=p( 60+0.5) =190
⑵ 作平行素线组: 在OB上取AB=190( 注意误差控制在%%p1以内) , 12等分AB; 过各分点
作AB的垂线组, 上下长度略超过77′; 以11′为切开线, 依次标明各分点;
⑶ 求端口展开曲线: 从1′～7′引SB的平行线, 与对应垂线交于1°、 2°、 3°、 4°
5°、 6°、 7°, 圆滑连接这13个点, 此即半节端口的展开曲线;
曲线梯形( AB1°7°1°) 为半节( 端节) 的展开图形。
⑷ 画全节展开图: 以AB线为中轴线画出上述展开曲线的对称曲线。这两条关于AB对称的
展开曲线及其对应端点连线所围成的区域就是展开图。
实际操作时, 一般用划规量取各点实长值, 尺寸大时则直接用尺量量尺? 用尺量其长度。
取。再以AB上各对应分点为中心上下划弧或量取实长, 以求展开点; 然后将这些展开点圆滑连接成展开曲线。连线时能够用曲线板或弯曲的钢尺, 也能够手工描。用曲线板或弯曲的钢尺时, 一次画线至少要经过三点; 手工描时, 能够先把各点用直线连成折线, 然后折线的基础上根据曲线的凹凸方向适度修描; 为避免接缝处产生尖角, 此处曲线要修描到其切线与接缝垂直。
必要时, 下料的钢板上还须画出折弯线, 作为成型时弯曲加工的位置。这些线就是平行素
线组。因此平行素线组在样板上还应该保留下来。
图2-3-2c 弯头展开图
4、 直管号料
小口径弯头一般直接用小口径管制作, 不需要卷管, 因此样板要做成外包式的, 包着管子画线。至于大口径管, 市面没有现成管材供应, 只能卷制。可是由于单节弯头宽度尺寸变化大, 上机卷制时弧度弯曲不均匀, 因此工艺上常采用先卷管后割端节的做法, 这也需要制作外包样板。样板制作好了以后, 怎样要它去号料呢?
1) 首先要计算准直管管长
三节弯头由两个全节和两个半节组成, 画线时不要数量不符, 少则误工, 多则浪费。特别是, 不要忘记了留切割和修整余量。由图中量得半节中心高为41.2, 则直管长度L=6×41.2＋3k。( k为切割与修整余量, 其值根据精度要求、 切割方法和操作水平综合选取)
2) 下料时应先在管端圆周四等分处沿轴向画出四条素线, 作为外包样板对位时的基准线, 并按事先计算的数据标出定位点;
3) 按基准点线用样板画线, 有误差要分析, 及时调整纠正;
4) 各基准线处也是弯头组装时的重要的对位点, 为了防止工作中所画线被檫掉, 最好在基准
线处打上几点样冲眼或作上其它标记。
图2-3-2d 直管号料图
等径三节弯头展开全过程可参考图2-3-2。

四、 相贯线
1. 相贯线的概念
相贯线是空间曲面之交, 是两个面方程的公共解。相贯线是空间曲线,由于实际应用中都采用视图来传递设计加工信息, 因而图纸上显示的相贯线一般是它的投影曲线。以后, 我们常说的相贯线, 指的都是空间相贯线对某个面的投影线, 而其本身反倒很少提及, 一旦提起, 还特别点明。
由于投影是二维的平面曲线, 它垂直于投影面方向上的特性因取定值而被忽略, 但它反映在其它视图上, 根据三视图长、 宽、 高方面的尺寸关系和前后、 上下、 左右方面的位置关系我们能够把它找回来; 其它二向所具备的关系和特征则不因其为投影而完全丧失, 研究其平面特性正是我们展开放样的必经之路。
研究相贯线的作用。归纳起来有二点:
⑴.设计、 绘图的需要;
⑵.用于展开放样。( 主要是经过展开点求实长和借助相贯线求实长)
2. 相贯线的画法
要画相贯线先找相贯线上的点, 这些点我们称之为相贯点, 将相贯点圆滑连接成线, 并把这线当作相贯线。显然, 这里存在误差, 可是我们有办法使误差足够的小, 小到你允许的范围以内, 这就不失为一个实用的好办法。这种关键的相贯点找的越多, 画线的精度越高。因此可知, 要解决画相贯线的问题, 重要的是解决找相贯点的问题。
有时候, 求得的展开点直接对应于等分点, 由此经过相贯点完全能够求得实长了, 展开线已没有画出来的必要。如果相贯体中的一个经过等分求得相贯点, 而对另一个, 这些相贯点根本不具有等距性质, 不便测量, 不便于展开。这时候我们能够先经过容易求的相贯点, 画出相贯线; 再等分另一个并经过前面得出的相贯线来确定等分点上素线的实长, 继而画出展开图。这种做法也是展开实践中经常循用的方法。
3. 相贯点的求取
众所皆知, 视图中的相贯线是一个二元函数, 求相贯点必须对其中一个变量赋值。怎么取值? 定步长取值, 即按等差级数取值是公认的首选。从几何角度看, 赋值问题其实就是相贯点的布点问题, 此前用过的等分圆的作法就是基于这个思路。展开放样, 动辄等分圆。为什么? 因为等分圆的最大好处在于方便操作, 这意味着校准了圆规的针距以后能够多次使用, 而校准针距是很费时间的事。因此,展开实践中,大都采用等分待展开面来布置所求相贯点。
鉴于展开曲线并非线性的, 在不同的等分区间变化不一样, 布点时我们常采用改进的等分法, 即插值等分法。在曲线急剧变化段, 适当插入几个等分点参与展开, 以精细刻画该段的曲线变化。
布点的另一个要求, 一定要有关键点、 极限点, 如上下方向的最高点、 最低点, 左右方向的两个边点等等。倘若原来的布点方案实施中发现局部考虑不足, 还要及时补点。
等分数N的选定有讲究, 一是其大小, 根据精度要求和曲线变化确定; 二是其性质, 必须从操作方便考虑, 一般取
N=2i3j ( 式中: i=( 0, 1) ; j=( 2, 3, …) ;
理由是3等分半圆, 2等分弧容易操作。倘若你让N取了13、 37之类的质数, 那就麻烦了。每等份长度T≈5～10％, ( 基本尺寸大时取小值, 基本尺寸小时取大值)
关于相贯点的求取, 下面我们结合几个例子说明常见的一些方法。
⑴　视图法: 视图法从三个视图的内在关系( 尺寸、 位置) 入手, 经过三视图之间的三等关系和方位关系, 在同一视图上画出每个相贯曲面具备这种关系的点的位置线; 从这些位置线的交点去求出相贯点。视图法主要应用于关键点、 极限点的求取上。
⑵　素线法:二个直纹面相贯, 相贯点是这两个曲面的公共点。从分析相贯点所具有某一特征的入手, 在同一个视图上分别画出两个曲面上具有该点特征的二条素线, 其交点就是相贯点。这种求相贯点的方法叫素线法。图2-3-4a中, 在立面图上经过支管端圆等分点P(点P与中面ABB′A′的距离为h)作支管素线PP′, 然后在侧视图的主管表面上找到与中面ABB′A′的距离为h的点S并过S转向立面图上作主管素线SS′,两素线PP′与SS′的交点P′即为相贯点。图中等分点H与P到中面的距离一样, 过H的素线HH′与SS′的交点H′为另一相贯点。

图2-3-4a 素线法求相贯点(1)
又如图2-3-4b中正锥面与圆柱面相贯,为了求得某一等分点3对应的相贯点3′的位置,我们先在主视图锥面上画出该点所在的素线L1; 然后画出侧视图上的素线L1, L1与圆柱面的交点就是3′点在侧视图中的位置; 由此向主视图画圆柱面轴线的平行线L2,则L1、 L2的交点K就是所求相贯点。
图2-3-4b 素线法求相贯点
⑶　轨迹法:
轨迹法从点所具有某种特性的入手, 经过三视图之间的关系, 在同一视图上画出每个相贯曲面具有该特性的点的轨迹; 从这些对应轨迹的交点去求出相贯点。例如经过到中面等距离点的轨迹求异径斜三通的相贯点; 又如经过到两中轴交点等距离的点的轨迹求锥-管相贯、 锥-锥相贯时的相贯点。
图2-3-5中的两异径管相贯, 就是利用距中面等距离的点的轨迹来求相贯点的。
此图无图题, 文中也未提到该图。

图2-3-5 轨迹法求相贯点
主视图中, 从支管点5画出的虚线平行于支管轴线, 这线即支管表面距中面距离等于30.31的点的轨迹; 在侧视图中, 设法求出相贯线上距中面距离也等于30.31的5′点, 再过此点向立面图作主管轴线的平行线, 此线即主管表面距中面距离等于30.31的点的轨迹; 两轨迹的交点5″此点图中未标。
就是立面图上所求的相贯点。
1.已知条件: 支管外径f140; 主管外径f165; 轴线相交且夹角45°
2.求作: 在立面图画出两管的相贯线
3.分析: 要画相贯线, 先求线上的关键点, 然后连点成线, 点越多越准确。本题相贯点的求得, 可经过画出主管、 支管表面距中面17等距离点的轨迹并求其交点的办法进行。
4.步骤:
⑴先在立面图上过支管端圆各等分点画支管轴线的平行线, 这些线就是与各等分点距中面17等距离的点的轨迹;
⑵之后按各等分点到中面的距离, 在侧视图两管相贯线上找该点的对应位置。相贯线就在侧视图主管外圆上由支管边线界定的弧段, 图中用粗线显示( 同上)
;
⑶过各找到的点引主管轴线的平行线与支管平行线组相交, 找出并标明对应交点。
⑷圆滑连接上述各点, 即得立面图上的两管相贯线。
⑷　辅助截面法:
辅助截面法采用一组截面去截两个相贯曲面或者采用二组截面分别对应截两个曲面,从截得的截线入手求相贯点。它依据相贯曲面的某一特征选取截面组, 经过三视图之间的关系, 在同一视图上画出每个相贯曲面上的截线,对应截线的的交点即为所求相贯点。请注意, 这里的截面概念并不独指平面, 而是已拓广到了曲面。截面的选取是有条件的, 它截得的截线必须是简单易画的直线、 圆弧, 而不能是又要经过求许多点才能画出的复杂曲线。
常见的截面组有平行平面组、 旋转平面组和同心球面组。平行平面组一般用于柱面、 锥面、 球面等回转面, 平行基面根据截线是否简单易画来确定; 旋转平面组共一个转轴, 一般用于锥面回转面, 轴线多在回转轴线或锥顶连线; 同心球面组则用于轴线相交的锥面、 柱面和其它回转面, 中心在轴线交点。例如布置与两轴线构成的中面平行的一组平行平面组求异径斜三通的相贯点; 又如经过到两中轴交点布置同心球面求锥-管相贯、 锥-锥相贯时的相贯点。
细心的读者会发现, 前面所讲的素线法、 轨迹法其实不过是辅助截面法中的一个小类, 例如素线法采用了平行平面组或旋转平面组( 参考图2-5-1～图2-5-6这几个图文中不存在。指哪几个图? 后面第五节。
) ; 而轨迹法中, 经过到中面等距离点的轨迹求异径斜三通的相贯点就是采用平行平面组的辅助平面法; 经过到两中轴交点等距离的点的轨迹求锥-管相贯、 锥-锥相贯时的相贯点就是采用同心球面组的辅助球面法。在掌握素线法、 轨迹法的基础上, 全面理解和用活辅助截面法将使你在展开技术上提高一个层次。因此, 辅助截面法的掌握与运用, 能够作为展开放样技能考核的鉴定点。
⑸　换面法:
图2-3-6 合理选择投影方向
空间相贯线对不同平面的投影是不同的, 有的复杂, 有的简单。从相贯线的简化入手, 合理选择投影面, 让相贯线( 图中粗线部分( 同上)
) 变成已知或易画的线条, 这将使展开变得简单。线都出来了, 点就不待言了。图2-3-6中画有等径正交三通( A1、 A2) 、 等径斜插三通( B1、 B2) 、 异径正三通( C1、 C2) 、 支管渐缩正交三通( D1、 D2) 四组图形。
先看主管与支管等径时的情况。图中A1、 B1是轴向侧视, 相贯线为图中粗圆弧( 同上)
线, 视图一画出来就存在了, 因为它就是主管的外皮的一部分; A2、 B2则是径向主视, 此时它们的的相贯线还须画出来。不过等径三通的相贯线很特别, 因为它既不能偏向主管, 也不能偏向支管, 只能是两管轴线夹角的角平分线。简单归简单, 但相贯线毕竟要画, 在这一点上, A2不如A1。
再看主管与支管异径时的情况。C1、 D1与A1一样, 也是轴向侧视相贯线为图中粉红色圆弧, 视图一画出来存在了, 因为它也是主管的外皮的一部分; 可是C2、 D2就不同了, 它们的相贯线是未知曲线, 还待画出来, 而且画出这条相贯线还真不容易。
由图中能够看出, 对于支管与主管夹角为90°的正三通, 选择A1、 C1、 D1中的支管图形去展开支管显然要方便、 简捷得多。这就是我们要合理选择投影方向的理由。至于怎么选, 这不但是一个理论问题, 更重要的, 是一个实践问题, 要动手, 要多动手, 才会熟能生巧。
五、 三通的展开
1. 三通及其主要参数
三通是管路引出一个分支管时的连接件。如果在一个连接件上同时引出二个支管, 那就是四通了。这里我们只介绍三通, 因为只要会做三通, 用同样的方法再做一个支管不就成了四通! 支管与主管口径相同时的三通叫等径三通, 口径不同时则叫异径三通; 支管中心线与主管中心线相交, 交角为90°叫正三通, 否则叫斜三通; 如果中心线不相交, 那就叫偏三通; 还有, 支管与主管截面形状都不同的三通叫异形三通。列出这么些三通的目的不但是提出一个分类名称, 还想告诉大家: 从展开和制造的角度看, 加工时它们一个比一个难。因为课时的限制, 本次实训的重点只能放在难度不大的圆管三通制作上。
圆管三通的主要参数有: 三通的角度; 主管、 支管的直径; 支管对主管的偏心距; 其它相关大小尺寸。圆管三通的展开与圆管弯头一样采用平行线法展开。对数理基础较好的学生来说, 展开的难度不在于展开方法的掌握, 而在于精确作图的操作功夫。从这一个例题开始, 我们应该把关注的重心转移到几何画图的技能训练上来, 不但要知道怎么画, 还要熟练、 精确和迅速地画好展开图。
2. 等径斜三通的展开
请看图2-3-3a。

1) 已知条件
如图2-3-3a所示:
主管外径 j88.5 支管外径 j88.5 中心线夹角 45° 样板厚度 0.5
主、 支管管端到开口的最段距离均为50
2) 展开要求
⑴ 求作支管的外包样板和主管的开孔样板;
⑵ 方法正确; ( 按照指定的平行线法展开)
⑶ 作图精确。( 作图精度≤0.5, 展开长度≤±1, 展开曲线连接圆滑, 线宽＜0.5)
3) 展开分析
1) 本题两等径管相贯, 中心线相交; 正因为等径, 故其相贯线不能偏向任何一方, 因此在立
面图中相贯线只能是中心线夹角的平分线;
2) 从图中∠A0B 和∠A0D看支管, 其实就是两个不同角度弯头里边的一半, 因此支管的展开
跟弯头的展开方法是一样的;
3) 展开曲线应该是相位相差180°的两个半波正弦曲线相连而成。
图2-3-3b 斜三通支管展开图
4. 求实长
见图2-3-3b。
1) 按外包样板卷筒中径画支管立面图;
2) 配画支管半个截面园并6等分该半圆;
3) 求支管各等分点处素线实长。
5. 画支管展开图
1) 按展开长度( 89π) 和等份数( 12) 作平行线组;
2) 按相应实长在对应平行线上取展开点;
3) 圆滑连接各点并完成展开图。

图2-3-3c 斜三通主管开孔展开图
6.画主管开孔展开图
见图2-3-3c。
1) 连SK, 过O点作SK的垂线, 垂足为H; OH将OSK划分为块①、 块③两部分, 这就意味着,
主管开孔的展开图是由块①和块③的展开图组成的;
2) 在过O点、 支管轴线的垂线上截取7¢、 1¢两点, 两点与O点的距离等于支管半径; 连1、
1′与7、 7′, 得到一个与支管等高的短管;
分析:由立面图可见, 如果把短管11¢77¢去掉块②、 块④两块, 就是支管。而因等径的缘故, 块①与块②, 块③与块④是完全相等的, 这也意味着, 主管开孔的展开图能够由块②和块④的展开图组成; 再看展开图, 在块②下面把块④按图示位置拼上, 即得到主管开孔的展开图。
上述开孔展开的方法给我们提供了一个利用前一个图中的展开曲线画后一个展开图的途径。需要提醒的是, 这种小窍门仅在等径时有效, 因为只有这时候块①与块②、 块③与块④才存在相等的关系, 才有置换的可能。
3) 在支管展开图上, 以两个4点为中心对称点将两个半块④相对逆向旋转180°, 即得主管开
孔展开图。
本题在展开中还对等分点的布点问题做了些简化处理。为了细致反映曲线急剧变化段( 1-2) 、 ( 2-1) 图中哪两段? ( 1-2) 、 ( 2-1) 见图-3-3b
的形状, 能够在这二段间插入6个48等分点, 并将求得相应实长用于展开。这样, 我们在12等分的基础上只增加6个点就接近了48等分的精度。这种简化的插点法在展开中时常应用。
45°等径斜三通展开全过程可参考图2-3-3。

3.异径斜三通的展开
1) 已知条件与要求
⑴ 已知条件: 支管外径f70; 主管外径f80; 轴线相交且夹角45°; 中面上的相贯点到管端距离均为50; 两轴线所在面为对称中面”对称在面”?
;
⑵ 制作斜三通上插管的外包样板和主管的开孔样板;
⑶ 分析: 本题的关键是画立面图上两管的相贯线。要画相贯线, 先求线上的关键点, 然后连点成线。相贯点的求得, 我们用前面学过的轨迹法或来解决, 即经过画出主管、 支管表面距中面17等距离点的轨迹并求其交点的办法进行。支管的展开和主管开孔的展开与等径三通展开, 因方法雷同, 过程类似, 因而只作概要陈述。

图2-3-7a 异径斜三通的已知条件
2) 求相贯点:
⑴ 以垂直方向为支管轴线方向, 画三通立面图和A向视图( 主管轴向图) ; 作图时支管
直径取样板卷筒中径, 主管外径不变。
⑵ 在支管上拼画俯视方向的半个截面圆并6等分之; 然后画过各等分点的素线; 这些线
就是支管上与各等分点到中面( 17) 等距离的点的轨迹;
⑶ 之后在A向视图上按对应等分点到中面的距离作中面的平行线, 该平行线与两管相贯
线的交点即为主管上的等距点。( A向相贯线就在A向视图主管外圆上, 图中以粗线显示)
⑷ 过等距点作主管轴线的平行线, 即得立面图主管上到中面等距离点的轨迹; 该线与支
管对应等距线的交点就是所求的相贯点。同法求得与7个等分点对应的7个相贯点。
⑸ 圆滑连接上述各相贯点, 即得立面图上的两相贯线。( 单就支管展开而言, 本题求得
相贯点即可, 不必画出相贯线)
3) 插管展开:
⑴ 根据插管各等分点素线与对应主管等距线的交点求实长;
⑵ 按展开长度和等份数作平行线组;
⑶ 按相应实长在平行线上取定展开点;
⑷ 圆滑连接各展开点并完成展开图。
4) 开孔展开图:
⑴ 以1″7″为对称中线, 依次以主管正截面上各等距点之间的弧线长度(直接在弧上测
量取值) 为间距画与主管轴线平行的平行线组;
⑵ 过各相贯点作主管轴线的垂直线并与上述平行线组中的对应线相交求展开点;
⑶ 圆滑连接各展开点, 完成展开图。
异径斜三通展开全过程可参考图2-3-7。

六、 方圆头的展开与三角形法
1.方圆头的结构特点
方圆头是连接圆管与方管的连接件。一般我们把大的一头叫地, 小的一头叫天, 因而方圆头有时叫”天方地圆”, 有时候叫”天园地方”。分析一下方圆头的结构, 我们发现它总是由平面部分和斜锥面部分组成的, 平面部分都是三角形, 斜锥部分则是4个1/4斜锥。
方圆头展开看起来复杂, 实际上道理比较简单, 只不过是一个前面学过的斜锥展开而已。展开的关键在于弄清锥顶所在点, 然后向圆所在面投影。方圆头平口时等高, 实长只跟俯视图投影而变; 方圆头有一个对称面时, 要展开2～3个斜锥; 方圆头有二个对称面时, 只要展开一个斜锥。画展开图时, 不要颠倒了顶点, 直线边组成折线相连, 都是直线; 弧线边弧弧相连, 全部曲线。
方圆头的主要参数有: 方口的对边尺寸m×n; 圆口的中径Φ; 指定点高度h; 两个端面之间的夹角; 偏心距; 板厚。
2.三角形法
方圆头的展开我们采用三角形展开法。三角形法比放射线法、 平行线法适用范围更广, 只是作图手续多一些, 工作量大一些。三角形展开法的基本程序是:
1) 针对某曲面的结构,
