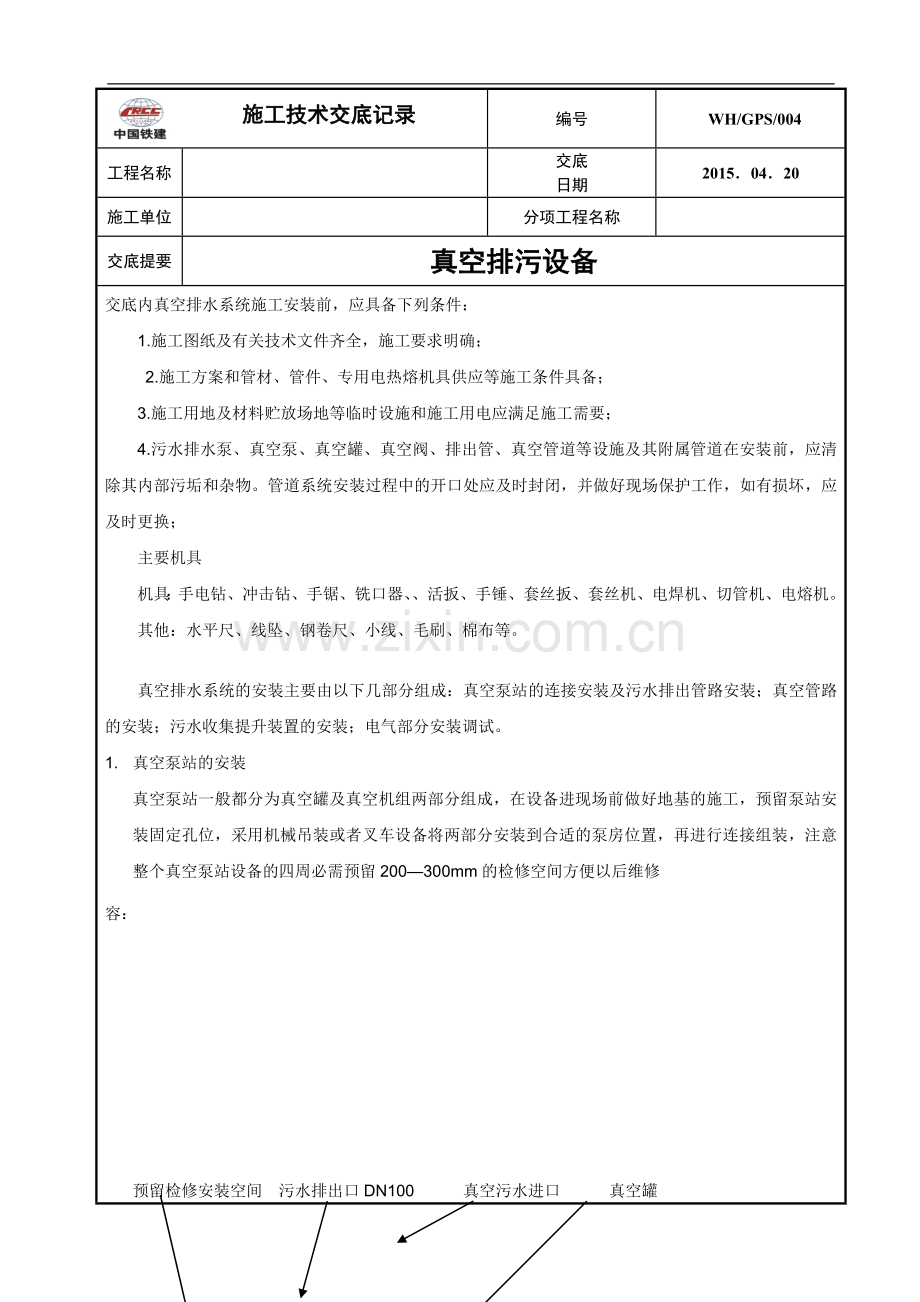

真空设备技术交底.doc

施工技术交底记录
编号
WH/GPS/004
工程名称

交底
日期
2015．04．20
施工单位

分项工程名称

交底提要
真空排污设备
交底内真空排水系统施工安装前，应具备下列条件：
1.施工图纸及有关技术文件齐全，施工要求明确；
2.施工方案和管材、管件、专用电热熔机具供应等施工条件具备；
3.施工用地及材料贮放场地等临时设施和施工用电应满足施工需要；
4.污水排水泵、真空泵、真空罐、真空阀、排出管、真空管道等设施及其附属管道在安装前，应清除其内部污垢和杂物。管道系统安装过程中的开口处应及时封闭，并做好现场保护工作，如有损坏，应及时更换；
主要机具
机具：手电钻、冲击钻、手锯、铣口器、、活扳、手锤、套丝扳、套丝机、电焊机、切管机、电熔机。
其他：水平尺、线坠、钢卷尺、小线、毛刷、棉布等。

真空排水系统的安装主要由以下几部分组成：真空泵站的连接安装及污水排出管路安装；真空管路的安装；污水收集提升装置的安装；电气部分安装调试。
1. 真空泵站的安装
真空泵站一般都分为真空罐及真空机组两部分组成，在设备进现场前做好地基的施工，预留泵站安装固定孔位，采用机械吊装或者叉车设备将两部分安装到合适的泵房位置，再进行连接组装，注意整个真空泵站设备的四周必需预留200—300mm的检修空间方便以后维修
容：

预留检修安装空间 污水排出口DN100 真空污水进口 真空罐

通气口DN100 真空机组
固定地脚螺丝

机组位置摆放好后，连接真空罐出污水口与排污泵进口的法兰（注意连接法兰必需对齐，如不齐再调整设备位置保证法兰对齐）

连接上方真空罐与真空泵的进气口法兰管道

连接真空罐与气水分离罐的金属软管

真空罐 气水分离罐
安装电磁放空阀，消声器及电接点真空压力表

消声器 电磁放空阀 电接点真空压力表

使用泵房预留的自来水接点连接至气水分离罐的进水口

溢流口 气水分离罐进水口(1/2寸) 连接自来水管
连接排出口管道，在排出口管道上必需加装橡胶软接头防止水锤、止回阀及闸阀

2．真空管路的安装
真空排水管道施工应保证管线敷设符合设计要求及验收规程，，不得任意修改和改变设计。
真空排水管道施工应保证密闭性。管道连接处应保证管道内部光滑，不得采用90°的弯头，采用45°斜三通。
真空排水管道与真空罐采用法兰和垫片连接，不得渗漏，真空管道与真空罐连接前应安装检修阀。
真空排水管道坡度应大于0.2%，允许高点的高程位置和低点的高程位置与设计的高程剖面的最大偏差不大于25mm。
主管与支管连接处必须使用斜三通连接（注意连接水流方向），连接斜三通后再使用45度弯头制作成鹅颈弯的连接形式。
.HDPE管道。安装前应按设计标高，坐标，做好托、吊架。检查管道，电容管件是否有损伤，对齐管道清理杂物，对接前先量管家承插深度，并在插入管口上做好标记，利用刮刀去除管口外壁的氧化层，和断口处内外毛刺，中间对插口要有人观察对插程度并保护电容口清洁。管道安装完毕参照电熔管件上或供货厂家提供的参数表设置好电容机的熔接电压和时间，通电熔接过程中要观察电熔机的运行状态和管件上的观察柱是否有冒出管件外圆面；到熔接时间先要关掉电源开关再拔掉电熔插头。
真空主管 水流方向 斜三通 45度弯头制作鹅颈弯

真空支管

3.污水收集提升装置的安装
真空过污阀 活接 控制盒

首先把提升器安放到位，把便器的污水管连接至提升器的污水进口，中间采用橡胶套管连接，用高强度卡箍锁紧密封。
污水进口 橡胶套管 高强度卡箍 便器污水管

提升器安装到位后，再连接真空支管，通气管，真空动力管，控制盒，真空排泄阀等部件

真空支管 球阀 真空动力支管 线管 通气管

真空排泄阀 活接 单向阀 控制盒 PVC直接

球阀 管路转接头

单向阀 电磁阀 水位开关

注意事项
1.安装前，注意清除管内杂物、铁屑、油脂、尘土、铁锈等脏物，保持管路清洁；
2.管线对口时应检查平直度，在距接口中心200㎜处测量，偏差不应超过1/1000；
3.安装未完毕，当工作间断时，及时做好敞开的管口的封闭；

编制

审核

交底单位

接受交底人
