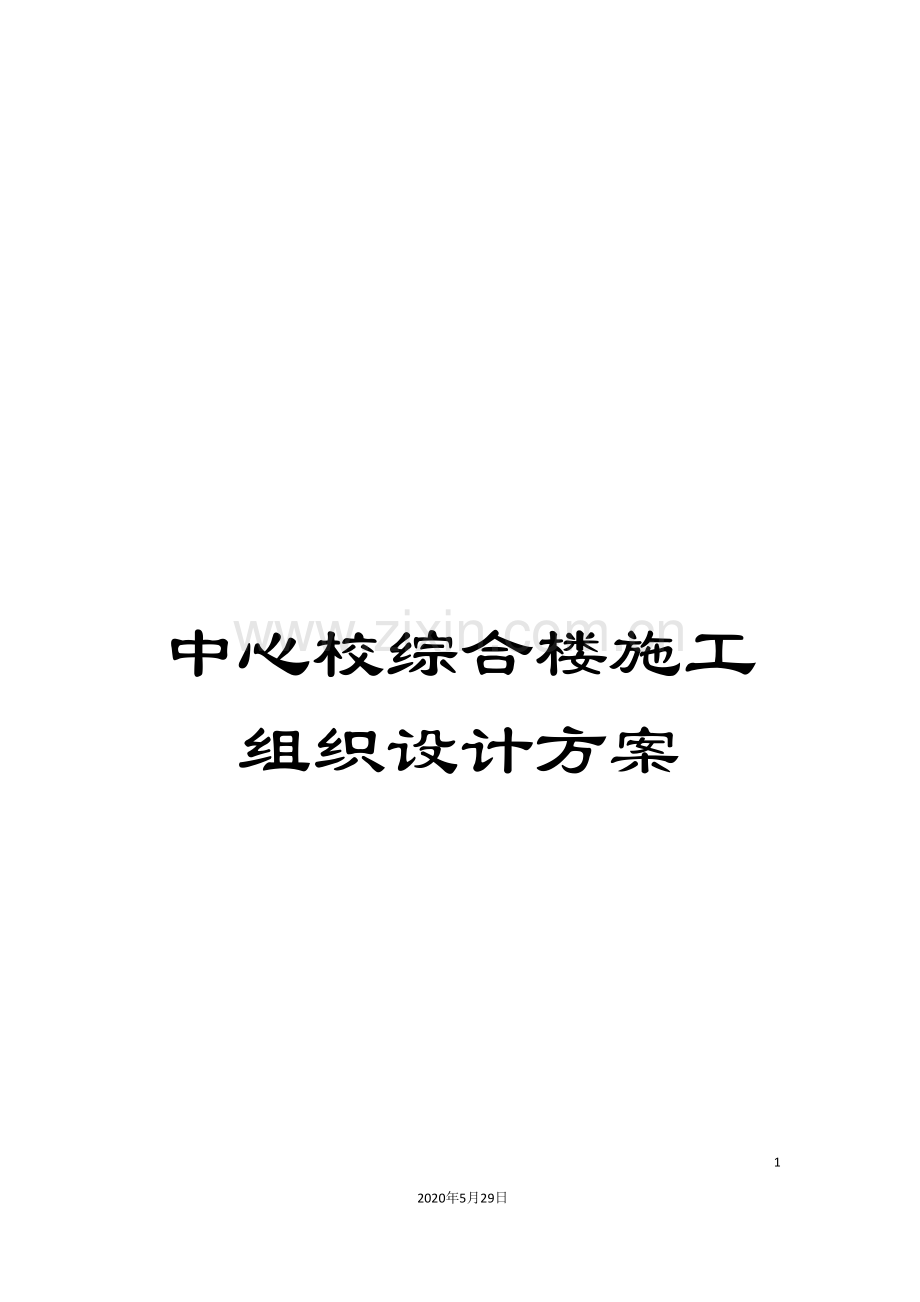

中心校综合楼施工组织设计方案.doc

中心校综合楼施工组织设计方案

71
2020年5月29日
文档仅供参考

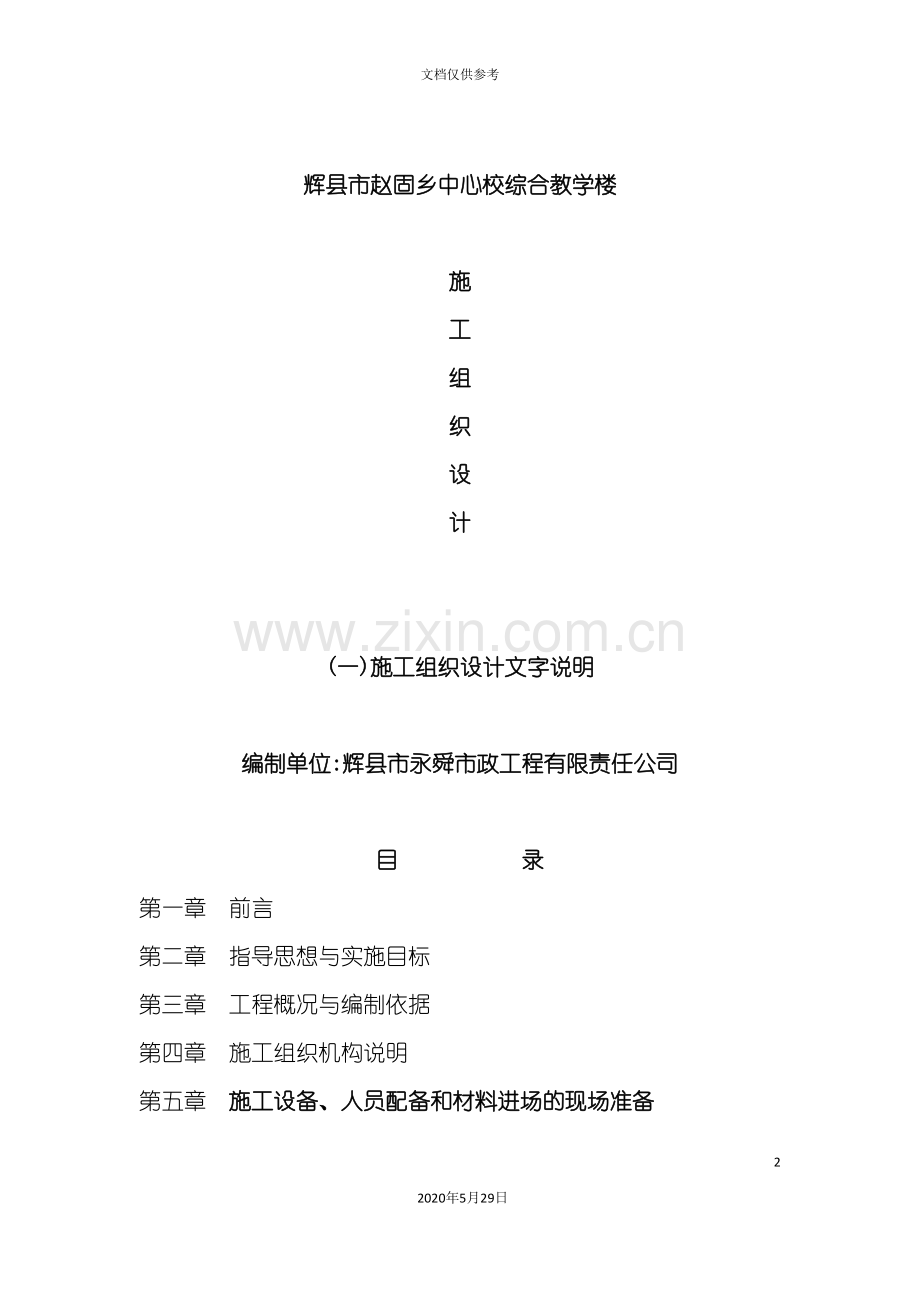

辉县市赵固乡中心校综合教学楼

施
工
组
织
设
计

(一)施工组织设计文字说明

编制单位:辉县市永舜市政工程有限责任公司

目 录
第一章 前言
第二章 指导思想与实施目标
第三章 工程概况与编制依据
第四章 施工组织机构说明
第五章 施工设备、人员配备和材料进场的现场准备
一、施工技术人员准备
二、施工机械选型与准备
三、劳动力人员周期准备
四、材料进到施工的现场准备和方法
第六章 1施工部署;2各分项工程的施工顺序
第七章 主要工程项目施工方案和方法(分部分项工程)
1、施工测量
2、土方工程
3、砼垫层施工
4、钢筋工程
5、模板工程
6、砼工程
7、砌体工程
8、脚手架的搭设与
9、装饰工程
10、防水与保温工程
11、门窗制安
12、电气安装工程第
第八章、劳动人员周期计划、主要施工机械进场计划
1 、主要劳动人员周期计划表
2 、主要施工机械进场计划表
第九 章、确保工程项目重点、难点的施工方案、方法及其措施
第十章 、确保质量、安全文明施工的保证体系
一、安全目标
二、安全生产体系
第十一章、确保工期的质量和工期的技术措施
一、确保工期的技术组织措施
二、1冬季施工措施;2、雨季的施工安排
三、摸板工程
四、钢筋工程
五、砼工程
六、砌筑工程
七、抹灰工程
八、防水工程
第十二章、文明施工、人文景观的环境保护措施
第十三章、工程保修措施
第十四章 地方协调能力

第一章、前言
我公司对参加辉县市赵固乡中心校综合教学楼工程表示十分感谢。在认真阅读招标文件和对本工程现场实地勘察的基础上,组织了本次工程的投标工作。
本施工组织设计是我公司辉县市赵固乡中心校综合教学楼工程的重要文件之一,它体现了我公司对本工程施工的总体构思和部署。在本工程的施工中,我们将遵循国家的技术管理标准的有关规定,以及我公司的质量体系文件,在图纸会审后,按照施工组织设计所确定的原则,编制详细的施工方案,用以指导工程的施工管理,以确保优质、高速、安全、文明地完成建设任务。

第二章、指导思想与实施目标
一、指导思想
我公司以承担该工程施工为荣,公司领导非常重视,当作重中之重安排施工,坚决贯彻”百年大计,质量第一”和”安全第一,预防为主”的质量方针和安全方针,制定”精心施工,科学管理,至诚服务,创立名牌”的质量方针,建立工程质量保证体系,选配高素质的项目经理,积极推广应用新技术、新工艺、新设备、新材料,精心组织科学管理,严格按设计图纸、技术标准、质量标准、施工验收规范,安全文明施工规定等进行施工,加强过程控制,施工现场加强统一指挥调度,做好人力、物力、材料和机械设备的平衡工作,实现流水、穿插和交叉作业,三班生产,环环扣紧,千方百计缩短工期,要按招标书规定的 100 天如期完成,做到质量高、进度快、工期短、完成本工程的施工任务。
二、实施目标
1、质量目标
我们的质量方针是”满足顾客要求为宗旨,实现质量诺为准则,领先行业标准为目标”,按照施工图纸和国家施工规范标准施工,保证工程质量达到国家合格标准。
2、工期目标
根据我公司的技术水平和我们对同类工程的施工经验,并考虑现场的实际情况,本工程计划 年 12 月 日开工,基础结构完工时间为 1 月 日,主体结构封顶时间为 月 日(开工后 55天),内外粉 年 月 日开工,装饰同步进行到 年 月 日结束,整个工程
在 年 月 日竣工,总工期为 100 天。
3、安全目标
加强进场人员的安全思想教育,提高施工人员的安全意识,同时加大安全费用投入,杜绝死亡及重伤事故,月轻伤频率控制在1.0 ‰以下。
4、科技进步目标
充分发挥”科学技术是第一生产力”的作用,发挥我公司集团技术优势,采用当前国内先进的而且是我公司多次采用的新技术、新工艺和管理手段,优质高速地建成本工程。
主要采用的四新项目如下:
1、新型模板支撑架(快拆脚手架体系)技术的应用;
2、木框竹胶大模板技术的应用;
3、利用微机进行钢筋翻样、编制预算、施工进度网络计划管理、财务管理、劳动力管理等技术的应用。
5、环境保护目标
在确保工程质量和工期的前提下,树立全员环保意识,采取有效措施,减少施工噪音和环境污染,自觉保护市政设施,最大限度减少对环境的污染,保证道路畅通。
6、服务目标
工程中标后,全面履行对业主的各项承诺,树立服务第一的思想,以科学、先进的组织手段和技术手段,满足业主的各项要求。
对于本工程的保修期为:
基础和主体工程终身保修;
屋面防水工程保修5年;

第三章、工程概况与编制依据
1、工程概况
该工程结构形式为砖混结构,主体建筑三层,总建筑面积1399.01 m2,主体高度 11.75米 。
1、 基础为条形基础,卫生间、基础及外露构件采用C30浇筑。其余混凝土等级为C25。
主体建筑外墙采用外墙涂料。楼地面为 地砖地面。
本工程建筑抗震类别:乙类,建筑结构安全等级:二级,抗震设防烈度8度,合理使用年限50年。
本工程安装部分包括 排水管道安装工程、 电气系统安装工程;弱电系统安装工程。
2、编制依据
1. 辉县市赵固乡中心校综合教学楼工程施工招标文件
2. 河南美森建筑设计有限公司设计的辉县市城关初级中学综合教学楼设计图
3.中华人民共和国颁布的现行建筑结构和建筑施工的有关规程、规范及验评标准
4.建设部颁发的<建设工程施工现场管理规定>

:

第四章 、施工组织机构说明
1、项目组织管理机构设置如下图:

2、项目组织管理机构职能
1)贯彻执行国家有关法律、法规和政策,执行企业的各项管理制度。
2)项目经理要向项目人员解释和说明本工程项目合同、项目设计、项目进度计划及配套计划、协调程序等文件。
3)做好施工准备,落实具体计划,形成切实可行的实施计划系统。
4)协调好各方面的关系,预见问题,处理矛盾。
5)建立高效率的通讯指挥系统。
6)对工程的进度、质量、安全、成本和场容等进行监督管理、考核验收、全面负责。
7)注意在工作中开发人才、培养下属管理人员的工作能力。
8)组织好项目生产调度会、项目经济活动会等关键性会议。
9)组织制定项目经理部各类管理人员的职责权限和各项规章制度,搞好与公司各职能部门的业务联系和经济往来,每月向公司经理报告工作。
10)严格财经制度,加强财务、预算管理,推行项目内部承包责任制。
11)按照企业法人代表与业主签定的工程承包合同,严格履行全部合同条款。
3、项目各部门职责
工程技术部:对施工范围内的工程质量、技术措施、进度等进行管理、协调土建与安装的交叉配合,解决图纸及设计上的问题,编制单项施工方案或施工技术交底工艺卡,编制与调整周、旬、月施工进度计划。对工程管理人员和劳务人员进行调配指导施工,并保证进入施工现场的管理人员和劳务人员有相应的技术素质。并对施工档案资料进行收集、整理。
质量安全部:对施工过程中的生产安全、文明施工进行综合管理。对施工范围内的工程质量进行监督控制、评定,对工程施工进行测量放线、沉降观测及按规范要求进行试验检验、计量管理。
器材物资部:对施工机械设备、临时用水、用电进行管理协调。负责工程材料及施工用材的采购、验收、保管、发放等管理工作。
经营财务部:对工程用款有计划、有测算,并进行成本控制,对施工范围内的工程预决算、报量进行审查,参与谈判及对工程合约进行综合管理。
安装部:负责整个工程水、电等安装,监督并保证整个工程的安装质量符合规范及设计的要求。
综合办公室:负责公关、接待、后勤保障及消防保卫工作。
第五章、施工设备、人员周期配备和材料进场的现场准备
一、施工技术人员的准备工作
1、做好调查工作:地质、地形和水文气象资料,以便施工。制定冬季、春季的施工措施,根据地质气象情况,相应地采取有效的防冬错施;做好施工中所需材料资源的详细调查,以便及早进行联系,落实供需要求。
2、做好与设计的结合;由公司技术人员对图纸进行自审、并与有关部门对图纸进行会审、以便正确无误地施工,组织施工人员熟悉和掌握图纸中细节。并由设计人员进行交底史其施工当中无差错。
二、施工机械选型与准备
参照施工机械表。
三、劳动力人员的周期准备
1、根据本工程特点我公司派出精干劳动队伍进驻现场,并进行入场教育,特种工持证上岗,我们将保证劳动力的质量和数量不受季节的影响。
2、对工人进行必要的技术、安全、思想和法制教育,教育工人树立”质量第一、安全第一”的正确思想,遵守有关施工、技术、安全和地方治安法规教育。
3、生活后勤保障工作:必须在工人大批进厂前做好后勤工作安排,为职工衣、食、住、行、医等予以全面考虑。
四、材料进到施工现场的方法和现场准备
进料方法:根据城关中学的地理位置和学校学生上课的缘故,考虑晚上小型进料机械进料。
现场准备:
1、根据业主提供的坐标点设置工程控制网。
2、按总平面图设置将水、电引到各施工点。
3、施工现场道路的平整。
4、临时建筑和其它设置。
第六章、1、施工部署
一、施工整体部署:
1施工准备阶段,进行场地平整龙门架的按 装 ,图纸会审,办理开工有关手续做好技术、质量交底工作。争取早日开工。
2、基础结构施工阶段
3、主题结构施工阶段
4、砌体、装饰施工阶段
5、室外工程施工阶段,此阶段为工程收尾阶段,应做好竣工资料的整理及工程消缺工作。
2、各分项工程的施工顺序
<建筑工程施工质量验收统一标准>(GB50300- )

在附录B建筑工程分部(子分部)工程、分项工程划分里有详细划分表格

建筑工程分部(子分部)工程、分项工程划分
序号

分部工程

子分部工程

分    项   工   程
1

地基与基础

无支护土方

土方开挖、土方回填

有支护土方

排桩,降水、排水、地下连续墙、锚杆、土钉墙、水泥土桩、沉井与沉箱,钢及混凝土支撑

地基处理

灰土地基、砂和砂石地基、碎砖三合土地基、土工合成材料地基、粉煤灰地基,重锤夯实地基,强夯地基,振冲地面,砂桩地基,预压地基,高压喷射注浆地基,土和灰土挤密桩地基,注浆地基,水粉煤灰碎石桩地基,夯实水泥土桩地基

桩基

  锚杆静压桩及静力压桩,预应力离心管桩,钢筋混凝土预制桩,钢桩,混凝土灌注桩(成孔、钢筋笼、清孔、水下混凝土灌注)

地下防水

防水混凝土,水泥砂浆防水层,卷材防水层,涂料防水层,金属板防水层,塑料板防水层,细部构造,喷锚支护,复合式衬砌,地下连续墙,盾构法隧道;渗排水、盲沟排水,隧道、坑道排水;预注浆、后注浆,衬砌裂缝注浆

混凝土基础

模板、钢筋、混凝土,后浇带混凝土,混凝土结构缝处理

砌体基础

砖砌体,混凝土砌块砌体,配筋砌体,石砌体

劲钢(管)混凝土

劲钢(管)焊接,劲钢(管)与钢筋的连接,混凝土

钢结构

焊接钢结构、栓接钢结构,钢结构制作,钢结构安装,钢结构涂装

序号

分部工程

子分部工程

分    项   工   程

2

主体结构

混凝土结构

模板,钢筋,混凝土,预应力、现浇结构,装配式结构

劲钢(管)混凝土结构

劲钢(管)焊接,螺栓连接,劲钢(管)与钢筋的连接,劲钢(管)制作、安装,混凝土

砌体结构

砖砌体,混凝土小型空心砌块砌体,石砌体,填充墙砌体,配筋砖砌体

钢结构

钢结构焊接,紧固件连接,钢零部件加工,单层钢结构安装,多层及高层钢结构安装,钢结构涂装,钢构件组装,钢构件预拼装,钢网架结构安装,压型金属板

木结构

方木和原木结构,胶合木结构,轻型木结构,木构件防护

网架和索膜结构

网架制作,网架安装,索膜安装,网架防火,防腐涂料

建筑装饰装修

地面

整体面层:基层,水泥混凝土面层,水泥砂浆面层,水磨石面层,防油渗面层,水泥钢(铁)屑面层,不发火(防爆的)面层;板块面层:基层,砖面层(陶瓷锦砖、缸砖、陶瓷地砖和水泥花砖面层),大理石面层和花岗岩面层,预制板块面层(预制水泥混凝土、水磨石板块面层),料石面层(条石、块石面层),塑料板面层,活动地板面层,地毯面层;木竹面层:基层、实木地板面层(条材、块材面层实木复合地板面层(条材、块材面层),中密度(强化)复合地板面层(条材面层),竹地板面层

序号

分部工程

子分部工程

分  项  工  程

3

建筑装饰装修
抹灰
一般抹灰,装饰抹灰,清水砌体勾缝
门窗

木门窗制作与安装,金属门窗安装,塑料门窗安装,特种门安装,门窗玻璃安装

吊顶

暗龙骨吊顶,明龙骨吊顶

轻质隔墙

板材隔墙,骨架隔墙,活动隔墙,玻璃隔墙

饰面板(砖)

饰面板安装,饰面砖粘贴

幕墙

玻璃幕墙,金属幕墙,石材幕墙

涂饰

水性涂料涂饰,溶剂型涂料涂饰,美术涂饰

裱糊与软包

裱糊、软包

细部

橱柜制作与安装,窗帘盒、窗台板和暖气罩制作与安装,门窗套制作与安装,护栏和扶手制作与安装,花饰制作与安装

4

建筑屋面

建筑给水、排水及采暖

室内给水系统

给水管道及配件安装,室内消火栓系统安装,给水设备安装管道防腐,绝热

室内排水系统

排水管道及配件安装,雨水管道及配件安装

室内热水供应系统

管道及配件安装,辅助设备安装,防腐,绝热

卫生器具安装

卫生器具安装,卫生器具给水配件安装,卫生器具排水管道安装

 序号

分部工程

子分部工程

分项工程
5

建筑给水、排水及采暖

室外给水管网

给水管道安装,消防水泵接合器及室外消火栓安装,管沟及井池

室外排水管网

排水管道安装,排水管沟与井池

第七章、主要工程项目施工方案和方法
1、施工测量
根据其外形特点,拟定建筑施工控制网为坐标控制网,采用坐标法放线。
以建设单位提供的平面和高程控制点为依据,根据设计对本工程平面坐标和高程的要求,准确地将建筑物的轴线与标高反映在施工过程中,严格按工程测量规范要求,进行控制点的加密和放样工作。
(1)、主要测量人员及器具
选用J６经纬仪一台、精密水准仪一台、50m钢卷尺二把,配两名经验丰富的测量员来完成工程施工全过程的测量放线工作。
(2)建立施工平面控制网
根据甲方提供的坐标控制点为测量放线依据,结合施工图进行施工测量定位放线,确定出测量控制主轴线。在主要的坐标点设置相应的控制点,控制点的设置考虑在场内不易破坏和通视条件较好的位置,并设置永久标识。
(3)、主轴线的定位与放线
1)垫层施工时主要轴线的定位与放线
垫层施工时,依据就近原则将坐标控制网中的控制轴线用经纬仪投至基坑底的施工区域内,基坑的轴线从附近的控制轴线经过钢尺丈量。控制轴线在施工前期采用50×100×1000ｍｍ木桩钉设,当一部分垫层施工完后可直接在垫层上弹墨线及标红三角。木桩钉设的控制轴线,每次使用前必须拉麻线校核木桩有无移动。
垫层施工完后地面上的坐标控制网必须全部引测到基坑内以便检查底板边线和基坑的轴线位置。
2)基础施工时轴线的定位与放线
基础施工完毕后将施工坐标控制网投放至底板砼面,所有施工轴线均根据坐标控制网控制轴线用钢尺丈量获得。
3)地上结构施工时轴线的定位与放线
在地下结构部分浇筑到±0.000m层时,在±0.000m楼层面上根据平面控制网测定主要轴线点,组成一矩形内控制网,传递到各楼层的控制点用经纬仪和钢尺进行校核,检查其相对位置是否正确,经检查无误后方可作为该楼层各轴线平面定位的依据。
(4)、高程控制
1)建立首级水准控制网
土方开挖时先根据业主移交的水准点在施工场区周围建立首级水准控制网。本工程首级水准控制网至少由六个以上的水准控制点组成。水准控制点标记在场区四周稳固的构筑物上以方便使用。应另行在场区外侧建筑物上设置两个永久性的水准点,以作为首级控制网的监测点。在基础施工全过程中应定期检测首级控制网,并根据沉降量对控制点的标高值进行调整,以确保准确。
2)高程控制
基础施工阶段先根据首级水准控制网在基础四周的围墙上建立二级水准控制网,施工时依据就近原则,从施工区域附近的二级水准控制点引测施工控制标高并与相邻的二级水准点进行对照闭合。二级水准控制网用水准仪结合吊钢尺的方法测设。一层结构施工完后,即将业主给定的建筑物±0.000m层标高经过外墙引测至该结构层,然后用S3级自动调平水准仪抄平,弹出该楼层500mm处水平线。
(5)、沉降观测
根据<城市测量规范>、<水准测量规范>及设计要求,为及时了解沉降变形情况,应在建筑物四周设沉降观测点,间距8～12米一个。
2、土方工程
使用前校对经纬仪、水准仪和钢卷尺,做好固定水准点和龙门桩位置,根据实际情况,因基础深度大于1.5m,挖土时应按规定的1:0.33放坡,挖土时必须在四周圈起钢管护身栏,高度1.2m,四角设警告牌,夜间设红色路灯。坑边堆土或其它材料距坑边不小于1m,高度不超过1.5m。
在坑内施工的所有人员必须戴安全帽。在挖方过程中派专人负责,不得扰动原土,在开挖过程中如遇到古墓、地下管线等异常问题立即停止施工,通知甲方等有关单位处理后继续施工。
３、砼垫层施工
砼采运至现场后浇注。垫层浇砼时采用平板震动器振捣,木刮尺刮平,严格控制标高和砼表面质量。
４、钢筋工程
钢筋加工前要核对钢筋的直径、规格与设计图纸是否相符,并检查钢筋是否有材质证明、出厂合格证和复验合格证,合乎要求后,才能进行加工。钢筋加工主要包括除锈、切断、弯曲和连接。
每一施工段的钢筋绑扎安装顺序为:
检查、校正柱的竖向钢筋→竖向钢筋加工连接→柱钢箍绑扎→梁钢筋绑扎→板筋绑扎。
事先应核对成品钢筋的钢号、直径、形状、尺寸和数量是否与配料单相符,否则应立即纠正和增补。预制砂浆保护层垫块,以便钢筋安装时使用,保证砼保护层厚度正确。
焊接及绑扎接头均不应集中,应错开,在任一焊接接头中心至长度为钢直径d的35倍且不小于500mm的区段内,同一根钢筋不得有两个接头,在该区段内有接头的受力钢筋截面面积占受力钢筋总截面积的百分率不宜超过50%,焊接接头距钢筋弯折处不应小于钢筋直径的10倍,且不宜位于构件的最大弯矩处,搭接长度的末端距钢筋弯折处不得小于钢筋直径的10倍,接头不宜位于构件最大弯矩处,钢筋搭接处应在中心和两端用铁丝扎牢。各受力钢筋之间的绑扎接头位置相互错开,从任一绑扎接头中心至搭接长度1.3倍区段范围内有绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率,受拉区不得超过25%。受压区不得超过50%。
a 柱:柱钢筋绑扎在模板安装前进行,箍筋的接头应交错布置在四角纵向钢筋上,箍筋转角与纵向钢筋交叉点要绑扎牢固。施工时应先预埋相应的构造柱插筋,伸出楼面梁或±0.00外500mm。构造柱纵筋搭接范围内,箍筋加密为@100。构造柱钢筋绑扎完毕后,应先砌墙,后浇筑构造柱砼。拉结钢筋沿竖向@500布置,伸入墙体,锚入柱内不小于1000。
b 梁与板:梁与板的接点处钢筋穿插比较稠密,要保证梁顶面主筋净距不小于30mm以便砼浇筑,箍筋的接头(弯钩叠合处)要交错布置在两根架立筋上,梁钢筋绑扎时要防止 、电管线将钢筋抬起或压下。梁上层钢筋搭接必须在跨中进行,搭接范围内箍筋加密为@100,梁下层钢筋不允许在跨中搭接。梁平面位置有错位,错位处两侧按梁端部构造处理。现浇砼板下层钢筋不得在跨中搭接,且应伸入梁的中心线并不小于10d,板内负筋不得在支座中搭接,锚入梁内的负筋,伸入梁内长度不小于laE。现浇板长跨下层钢筋置于短下层钢筋之上,现浇板长跨上层钢筋置于短跨钢筋之下。
5、模板工程
⑴ 本工程主要选用多层板,梁底 、异形及不符合模数的部位,采用40mm厚木模板。优点在于装拆方便,表面光洁,重量轻,接缝易处理。主要材料采用15厚多层板、60×100木枋、φ48钢管支撑。
⑵ 安装前要做好模板的定位工作,其工作步骤是:定出砼构件中心线和模板位置线→引测安装模板的标高线→模板底部找平→设置模板安装定位基准。
⑶ 经检验合格后的模板,应按照安装程序进行堆放,重叠平放时每层之间应加木垫,模板与垫木应上下对齐,底层模板离地面不应小于10cm。
⑸ 竖向模板的安装底面应平整、坚实,并采取可靠的定位措施,按施工设计要求预埋支撑锚固件。
⑹ 模板应涂刷隔离剂,严禁在模板上涂刷废机油,以免给粉刷时形成空鼓留下隐患,亦可采用在模板内侧与砼相接触面钉铺灯箱布、做为隔离层。
　 (7)模板安装
a 基础模板:本工程为独立基础, 支模时按照在砼垫层上弹线,并在其外边线外打木桩,作为支掌点,并做好不跑浆处理。
b 柱模板:将柱子模板按柱截面尺寸加工好,沿马牙槎粘贴海棉条,用卡具加固,校整调好竖向控制线,并支撑和拉结好,以防倾倒。
c 梁模板:在复核梁底标高和校核梁轴线位置无误后,搭设和调平模板支架,铺设梁底板,梁长超过4m时,按梁跨0.3%起拱,悬臂构件按0.5%起拱,起拱高度一般不小于20mm,也不大于50mm,在安装钢筋后安装并固定两侧模板。
梁底模、侧模、板模的配置要考虑压边顺序,一般为梁侧模压梁底模,板模压梁侧模。楼板模板采用散装散拆,模板编号定位,楼板上开洞的,先在底板模上放出洞口线,再在底模上支设洞边模板,并用木枋作内撑,用以加固模板,防止洞口模板在打砼发生偏移。板底模的标高要严格控制,模板拼接允许偏差控制在规范许可范围内。
平台模板、梁模板安毕后,应留设清扫口,以利于模板上杂物的清扫。
d 楼梯模板:施工前根据实际高度进行放样,先安装休息平台梁模板,再安装楼梯模板斜楞,然后铺设楼梯底模,安装两边踏步侧模和踏步模板,用斜向支撑固定牢靠,以防砼浇筑时模板移位,砼浇筑时,每阶踏步面用木抹子压平。
(8) 模板拆除
a 模板拆除时间,侧模拆除应保证砼表面不粘模和掉角受损,承重模板拆除应按<砼结构工程施工及验收规范>和设计图纸的有关规定执行,跨度大于8m长的梁和悬臂构件的挑出长度大于2m时必须待砼强度达到100%后,方可拆除底模及其支撑。
b 拆除顺序:应先支后拆,先非承重模板后承重模板,以及自上而下的原则,严禁用大锤和撬棍硬砸硬撬。
c 拆模时操作人员要站在高处,以防发生安全事故,待该段模板拆除后,方准将模板、配件、支架等运出堆放。
d 拆下的模板、配件等严禁抛扔,要有人接应传递,运到指定地点堆放,且应及时清理和涂刷隔离剂,以备下次使用。
6、混凝土工程
(1)、砼的试配与选料
严格控制材料质量,选用级配良好、各项指标符合要求的砂石材料,进场水泥必须有材质证明书,且必须对其强度和安定性等性能指标按批量进行检测,合格后方可使用。
砼配合比由试验室试配,按照可能遇到的气候,外部条件变化的不利影响,优化配合比设计,配合比一经确定,即按要求备料,做好施工前的准备。
(2)、混凝土的搅拌
搅拌砼时要严格按砼配合比计量配料,并在搅拌机旁挂牌公布每盘砼的施工配合比,以便检查。砼搅拌要充分,使砼的各组成材料混合均匀,颜色一致。
(3)、人工配料
后台计量设专人用地磅对石子、砂、外加剂进行计量,做好检斤记录,后台计量偏差,水泥、水、外加剂、外掺料不大于±1%,砂、石子不大于±3%。装料顺序:石子→水泥→砂,先空转数次,最后加水和外加剂。
(4)、浇筑方法
浇筑前应将工作面进行检查验收合格后才能进行浇筑。
①基础砼:一次浇筑完毕,不许留设施工缝,砼要一次卸足,每次浇筑2至3米宽,之字形浇筑,能够保证在前边砼初凝前进行下一步浇筑,砼接合良好,不产生施工缝。
(5)、施工缝留设
柱和梁的施工缝应垂直于构件的轴线,板的施工缝,则应与其表面垂直。梁和板施工缝可采垂直立缝的做法,不得留坡槎。施工缝留设位置,一般应留在砼受力最小的部位,普通柱应设于基础顶面及梁的下面,平板楼板应设于平行板的短边的任何位置。
(6)、砼振捣
砼振捣方法,梁、柱等窄断面结构,采用振动棒振捣,插入间距为400mm左右,并相互重叠,插入深度要深入下层砼内5cm深左右,要做到快插慢拔,以震出砼浆和砼中的汽泡排出为度,确保砼振捣密实。楼地面等大面积砼应采用平板振捣器振捣,振捣位置要相互重叠二分之一,以振捣平整、密实、出浆为止。浇筑过程中,要设模板工和钢筋工值班,对模板及支撑和钢筋位置等情况,随时进行检查,如发生跑浆、钢筋下沉、模板变形、保护层过大过小、露筋等不符合质量要求的现象时,立即采取措施纠正。
(7)、砼养护
为保证砼在规定时间内达到设计要求的强度,并防止产生收缩裂缝和受冻,必须认真做好养护工作。砼终凝后,要及时用草帘将砼表面加以覆盖,并浇水养护,使砼在一定时间内保持水泥水化作用所需要的适当温湿度条件。覆盖浇水养护在砼浇筑完毕终凝后进行,一般浇水养护时间不少于7d,或按设计要求执行,当日平均气温低于±5度时不得浇水,但要覆盖好,防风、防寒、防冻。
7、砌体工程
本工程砖墙体±0.00以下采用MU10机制粘土砖,M10水泥砂浆砌筑砌筑,±0.00以上加气混凝土块砌筑 ,一 层采用M10混合砂浆砌筑,二、三层及以上采用M7.5混合砂浆;加气混凝土块填充墙采用A3.5(B06)级砌块M5.0砌筑,砌筑施工要求如下:
⑴ 砌筑砂浆标号应根据设计要求,严格按实验室做的配合比进行配料、搅拌使用,并按规定留出试块。所使用的砌体材料应有出厂合格证、复验合格证,否则不得使用。
⑵ 砌筑前,进行试摆,合理布置,放出墙中心线及边线,事先绘制好砌块排列图,设置皮数杆,将砌筑材料洒水湿润。
(3) 墙体中的洞口、管道和予埋件等,要在砌筑时,正确留出洞口或予埋,不准敲凿大于100×100mm的孔洞。
(4) 水平灰缝铺筑时应均匀平坦,一次铺灰一般以不超过750长为宜,炎热夏季和严寒冬天适当缩短。灰缝应横平竖直,砂浆饱满。
(5) 砌筑前应洒水湿润,以保证砌体粘接牢固。砌筑外墙时,不得留脚手眼,门窗框安装宜采用后塞法施工。
(6) 在墙的转角或交接处竖皮数杆,在皮数杆之间拉准线。
(7) 在构造柱部位应先砌墙后浇筑构造柱砼,墙体按规定要留出马牙槎,并加设拉结筋。砌体表面的平整度、垂直度、灰缝厚度及砂浆饱满度应符合规范要求。
8、脚手架工程
本工程外架采用常规的落地式双排钢管脚手架。
1、脚手架的搭设和拆除
搭设顺序为:
做好搭设的准备工作—→放置纵向扫地杆—→在扫地杆上逐根树立立杆,随即与纵向扫地杆扣牢—→安装横向扫地杆,并与立杆或纵向扫地杆扣牢安装第一步大横杆—→安装第一步小横杆—→第二步大横杆—→第三步小横杆—→加设临时抛撑(上端与第二步大横杆扣牢,在装设两道联墙杆后方可拆除)—→第三、四步大横杆和小横杆—→设置联墙杆—→接立杆—→加设剪刀撑铺脚手板—→绑护身栏杆和挡脚板—→立挂安全网
拆除顺序为:
安全网—→护身栏杆—→挡脚板—→脚手板—→小横杆—→大横杆—→立杆 联墙杆—→纵向支撑
2、连墙杆的设置
连墙点的位置设置在与立杆和大横杆相交的节点处,离节点间距不宜大于30cm。在结构边梁上过中线位置预埋Ф48×3.5钢管。短钢管两端分别用直角扣件与预埋钢管及大横杆相连。结构边梁上水平方向每4m设置一个,连墙拉杆水平方向间距4m,垂直方向隔层设置。
3、脚手架的防护
脚手架架体与建筑物的空隙采用平网防护,脚手架外架立面采用密目式绿色安全网,水平方向作业层按结构进度满铺脚手板,由于架体较高,需加设防雷击措施,具体方法是:在主体底层选定四个转角,将转角处的结构钢筋与脚手架连接。
4、脚手架的验收
脚手架应由架子工严格按规范搭设,搭设前进行安全技术交底,脚手架主要受力杆件材质应一致,严禁钢木混用。脚手架应分部、分段按施工进度验收,验收合格后方可投入使用。
9、装饰工程
1、墙面抹灰要点
⑴ 抹灰前必须先找好规矩,四角规方、横线找平、立线吊直、弹出准线和踢脚板线。
⑵ 室内墙面、柱面的阳角和门洞口的阳角,用1:2水泥砂浆抹出护角,护角高度2m,每侧宽度50mm。
⑶ 基层为混凝土时,抹灰前先刮素水泥浆一道。
⑷ 采用水泥砂浆面层时,须将底子灰表面扫毛,面层注意接搓,表面压光不得少于两遍,罩面后进行洒水养护。
⑸ 墙面阳角抹灰时,先将靠尺在墙角的一面用线锤找直,然后在墙角的另一面顺靠尺抹上砂浆。
⑹ 室内踢脚线根据高度尺寸弹上线,把八字尺靠在线上用铁抹子切齐,修边清理。
⑺ 外墙窗台、雨蓬、阳台、压顶和突出腰线等,上面根据设计要求做流水坡度,下面做滴水线。
2、顶棚抹灰要点
⑴ 钢筋混凝土楼板顶棚抹灰前,用清水湿润并刷素水泥浆一道。
⑵ 抹灰前在四周墙体上弹出水平线,以墙上水平线为依据,先抹顶棚四周,圈边找平。
⑶ 顶棚表面应顺平,并压光压实,无抹纹和气泡、接搓不平等现象,顶棚与墙面相交的阴角,成一条直线。
3、外墙涂料
⑴ 外、内墙涂料施工待基层处理完毕后进行,要求基层表面必须坚固、无酥皮、脱皮、起壳、粉化等现象;基层表面的油污、灰尘必须清除干净。孔洞和不必要的沟槽应提前进行修补。
⑵ 待基层干燥,清理干净后,即可满刮腻子,第一遍要求横面刮抹平整、均匀、光滑。待干透后用粗砂纸打磨平整,清扫干净,再满刮第二遍腻子,刮抹方向与第一遍垂直,尽量刮薄,不得漏刮,接头不得留槎。基层干燥,清洁后即可涂刷底层涂料,不得漏涂,涂层均匀,一般要干燥4h以上。
⑶ 第一遍涂料应稍稀,用涂料滚子蘸料涂料,少蘸,勤蘸,避免流挂。一般先上后下,从左到右,先远后近,先边角、棱角小面,后大面,厚薄均匀。干燥后(一般不少于6h),用细水砂纸打磨,打磨时用力要轻而匀,并不得磨穿涂层,磨后将表面清扫干净;第二遍涂料应比第一遍稠,其余工序与第一遍施工相同。若遮盖差,则打磨后再涂一遍。涂刷要均匀,不宜太厚,防止漏刷,色调一致,无明显刷痕。
4、涂料油漆施工
涂料油漆工程施工时,施工环境应清洁干净,待抹灰工程、地面工程、木装修工程、水电暖工程等全部完工后,才能进行涂料(油漆)施工。施工时的环境温度不宜低于＋10℃,相对湿度不宜大于60%,被涂(油漆)物件的表面必须干燥,其表面含水率为:木基层时不大于5%,抹灰面基层时不大于60%。金属面基层,表面不可有湿气。施工前,应根据设计要求选择合乎品种、色别和质量要求的涂料(油漆)做样板或样板间,供设计、监理和建设单位选择,然后按选定的材料品种、色别和质量进行正式施涂。每遍涂料(油漆)施工时,应待前一遍油漆干燥后方可进行,涂刷最后一遍涂料时,不可随意在油质涂料中加入催干剂。
⑴ 木材面油漆:一般一底二油三遍成活,每遍涂刷前需抹补腻子,用木砂纸打磨,刷底油时,对木材表面、门窗玻璃口四周均须刷到刷匀,不得漏刷;抹腻子,对于宽缝、深洞要深入压实,抹平刮光;磨砂纸时,要打磨光滑,不得磨穿油底和磨损棱角;涂刷油漆时,应先上后下,先内后外,先浅色后深色,按木纹方向理平理直,做到横平竖直、纵横交错、均匀一致,最后一遍不得留刷痕。
⑵金属面油漆:一般一遍防锈漆二遍调合漆,三遍成活,涂刷前,应将金属面的油污、锈斑、鳞皮、浮砂等必须清除干净,防锈漆要涂刷均匀,不可漏刷,涂刷油漆方法与木材面的涂刷方法相同。
⑶ 内墙面涂料施工,涂刷前应对所使用的白色涂料进行检查,合格后方可使用。基层必须有足够的强度,无酥松、脱皮、起档、粉化等现象。涂刷前应将基层表面的灰浆、浮土等附着物清除干净,对基层的油污、隔离剂必须用洗涤剂洗干净,然后用清水冲洗干净;基层要平整,但不能太光滑,孔洞等缺陷要修补好,对不平整的表面,应当刮腻子找平;基层含水率要符合要求(10%以下)。一般涂刷三遍成活,每遍涂刷前均匀抹腻子并用砂纸打磨。施工顺序先上后下,先里后外,横竖涂刷数次,最后要涂刷平整光滑不留刷痕。不得漏刷和流坠,以免污染地面和门窗,涂刷前应采取适当的保护措施。
10、防水与保温工程
1、SBS改性沥青卷材防水施工
1) 材料要求
材料进场后检查其出厂合格证并取样复试,严格控制SBS改性沥青卷材及配套的胶粘剂与密封材料的各项指标,复验时有一项不合格,坚决要求退场。
2) 施工方法
基层表面清理、修补→喷涂基层处理剂→节点附加增强处理→定位、弹线、试铺→铺贴卷材→收头处理、节点密封→刚性防水层施工

基层表面清理、修补:铲除凸起部位,低凹出应用1:2.5水泥砂浆掺10%107胶补抹,较浅时用素水泥掺胶涂刷。基层要求干燥、清洁;
喷涂基层胶粘剂:一次涂刷面积,根据基层处理剂干燥时间和施工进度的快慢确定,不宜被风砂尘土污染或雨露水打湿;
铺贴卷材:按先高后低,先远后近的顺序进行,搭接宽度80-100mm;
对于突出屋面的管道、女儿墙及预留孔等节点,重点进行卷材补强和密封;
防水层卷材在女儿墙部位的收头方式为:卷材端口上翻至女儿墙压顶下,固定方法同上,外做防水砂浆保护。
3、屋面工程防水措施
⑴基层必须牢固,表面平整,施工屋面保温层和防水层以前,必须将基层清扫干净。
⑵保温材料在运输和储存过程中应防止受潮,淋雨和品种混杂,堆码整齐,防止损坏。
⑶铺设保温层的基层应干燥、平整并清扫干净,保温层在施工中和防水层施工前均应采取措施加以保护,以防浸水和损坏,保温层的容重偏差,不得超过设计要求的10%。
⑷穿过屋面防水层的管道,予埋件等,应在防水层施工前安装好并做好防水处理,屋面防水层完工后,应避免再在其上凿眼打洞。
⑸聚氯乙烯橡胶卷材应由下向上铺贴。
⑹卷材铺贴时应将卷材表面加以压实,排出汽泡,以保证防水效果。
⑺卷材接口要保持一致,必须在基层上弹线。卷材接口时,应用沾有溶剂的棉纱,把卷材口清洗干净,待其挥发后用卷材搭接胶涂于接口两边,并加以压平。
⑻屋面工程施工时现场要通风,严禁烟火,要有防火设施。
⑼施工人员要着工作服,工作鞋,并戴手套和口罩,高空施工,操作人员要注意安全,不允许穿戴钉子的鞋施工。
11、电气、门窗安装工
