中山市某住宅小区水电安装施工组织设计.doc

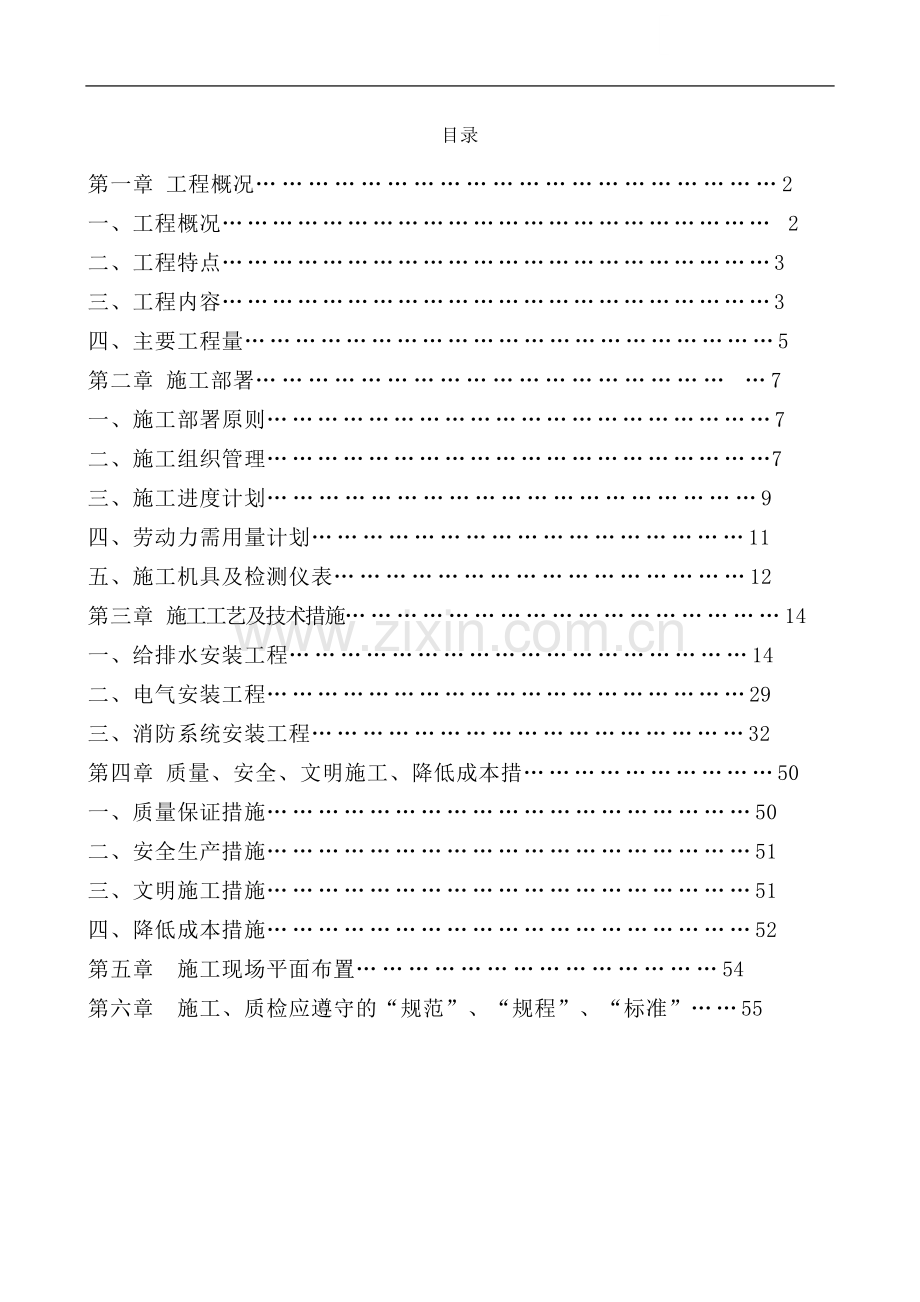

目录
第一章 工程概况……………………………………………………2
一、工程概况………………………………………………………… 2
二、工程特点…………………………………………………………3
三、工程内容…………………………………………………………3
四、主要工程量………………………………………………………5
第二章 施工部署……………………………………………… …7
一、施工部署原则……………………………………………………7
二、施工组织管理……………………………………………………7
三、施工进度计划…………………………………………………9
四、劳动力需用量计划……………………………………………11
五、施工机具及检测仪表…………………………………………12
第三章 施工工艺及技术措施……………………………………………14
一、给排水安装工程………………………………………………14
二、电气安装工程…………………………………………………29
三、消防系统安装工程……………………………………………32
第四章 质量、安全、文明施工、降低成本措…………………………50
一、质量保证措施…………………………………………………50
二、安全生产措施…………………………………………………51
三、文明施工措施…………………………………………………51
四、降低成本措施…………………………………………………52
第五章 施工现场平面布置……………………………………54
第六章 施工、质检应遵守的“规范”、“规程”、“标准”……55

第一章 工程概况
一、工程概况
某一期商住楼工程位于中山市坦洲镇,共26幢，8个户型，建筑总面积69051m2，框架结构(各幢数量和建筑面积见下表)。该工程由中山市某建筑设计院有限公司设计，中山市某房地产开发有限公司投资兴建。
表1-1 某一期商住楼各幢建筑面积一览表
序 号
幢 号
数 量(幢)
面 积（M2）
层 数（层）
1
A1-1(含会所)
1
5200
11
2
A1-2
1
4950
11
3
A1-3
1
4950
11
4
A（含幼儿园）
3
8295
6
5
AB
6
13000
6
6
C
10
23650
6
7
D
2
4260
6
8
C1
2
4730
6

本施工组织设计为某水电安装工程施工组织内容。
某水电安装工程内容主要有住宅楼以内给排水工程、供配电工程、照明工程、电话工程、有线电视、可视对讲工程、防雷接地等分部工程，给排水、供配电、消防等设备及其附属工程和经过小区的以上管线工程以及小区配套水电、消防工程不在本工程承包范围内，故本施工组织设计不包括该部分内容。本工程严格按照国家施工验收规程规范、工程质量评定标准和工程设计施工图等进行施工，确保工程合格；质量保修严格按建设部二000年第80号令执行。
本工程总工期为 350 日历天。
二、工程特点
1．该工程为多层和小高层组成的小区住宅楼工程，幢数多，各工种作业地点变化大，施工中容易造成窝工和施工机具周转频繁，从而浪费人工和机械利用率低。
2．工程预留预埋量大，暗装在楼地面、墙体内的管路众多，使管线容易交叉重叠，容易
对土建结构造成严重影响。安装与土建相互配合极为重要。
3．该住宅楼防雷为三级防雷，接地电阻Rj≤30欧，电气接地电阻Rj≤4欧，联合接地电阻值Rj≤4欧姆，对A1-1、A1-2、A1-3幢楼高已超过30米，而本工程未设计30米以上的门窗、金属栏杆、屋面金属构架接地，按建筑物防雷施工质量验收规范（GB50058－94）的要求，该部分须增设防雷接地。
4．从楼梯入口至各户的电气配管均集中暗敷于楼梯间的墙内，该部分土建砖砌体须加固。
5．从卫生间出外墙的排水管易造成漏水，该部分是给排水施工中须特别注意的地方。
三、工程内容
1．管道部分
（1）. A1-1、A1-2、A1-3幢生活给水系统沿竖向共分两个区，一层和五层为一个区，由市政给水管网直接供水，六层以上为一个区，由小区水泵给水管网供水，A、B、C、D、C1幢为一个区，由由市政给水管网直接供水。
（2）. 消防供水由小区室内消防水泵及气压罐系统加压给水。本工程未设自动喷淋系统
（3）.排水为生活废水和生活污水分流系统，生活污水经化粪池局部处理后排入小区市政排水沟渠，生活废水经排水管收集后直接排入小区市政排水沟渠。
（6）.雨水系统分天面雨水排水和阳台雨水排水两个部分,天面雨水由立管直接排入室外小区市政排水管网,阳台雨水由地漏汇集后经立管排入室外小区市政排水管网。
（7）.空调冷凝水排水系统采用UPVC作为排水管,空调冷凝水由支管收集后经立管排入小区市政排水管网。
2．电气部分
本工程电气部分由强电、弱电和防雷接地三部分组成。强电仅为照明系统，弱电系统包括电视、电话、可视对讲系统。
照明包括普通照明，应急照明本工程未设计，须增设应急照明系统。普通照明覆盖大楼各部分，主要有设备房照明、公共部分照明、办公用房照明和住宅楼各房间照明。应急照明主要供公共部分楼梯间、各设备房照明及各出入口、消防通道指示和标志灯用电。
可视对讲系统在楼梯入口设对讲主机，在住户大门内设置对讲分机，并在住户入户大门内外设置门铃系统。
客厅、主卧室各设置电视插座一个、客厅、主卧室、普通卧室各设置电话插座一个。
电梯由业主指定分包的单位安装（仅A1-1、A1-2、A1-3幢有），变配系统由供电部门安装，本组织设计未列入。电视、电话系统、可视对讲及门铃系统按合同规定仅做管线预埋，各设备及导线的安装均由相应专业安装单位进行施工，故本组织设计仅作管道预埋部分的施工组织设计。

四、主要工程量
1．管道部分
管道部分主要材料见表1-2
表1-2 管道部分主要材料表

序号
材料名称
型号规格
单位
数量
1
闸阀
DN100-DN65
个
按实
2
自动排气阀
DN20
个
按实
3
室内消火栓
DN65
套
按实
4
钢塑复合管
DN65
M
按实
5
PP-R给水管
ф25-ф20
M
按实
6
UPVC塑料排水管
Φ160-ф32
M
按实
7
螺纹水表
LXS-20
组
按实
8
地漏
ф110-ф50
个
按实
9
刚性防水套管
DN100-DN50
个
按实

2．电气部分
电气部分主要材料见表1－3

表1-3 电气部分主要材料表

序号
材料名称
型号规格
单位
数量
1
PVC电线管
φ20-φ32
米
按实
2
各类照明和动力线
BVV和BVR
米
按实
3
穿线镀锌钢管
DN20－DN80
米
按实
4
各类开关

个
按实
5
电气插座

个
按实
6
各类灯具

套
按实
7
各类接线开关盒

个
按实
8
控制箱

台
按实
9
接地母线镀锌扁钢
－40×4
米
按实
10
避雷带镀锌圆钢
φ12
米
按实
11
柱筋引下线

米
按实
12
门窗、天面金属物、
电箱、管道等接地

处
按实
13
接地跨接焊

处
按实
14
桩承台接地

座
按实

第二章 施工部署
一、施工部署原则
（1）与各专业工种之间密切配合，相互创造施工作业面，细心安排好各专业之间的穿插施工，施工时作好各阶段的交叉作业计划，使整个工程施工进度始终处于受控状态，确保本工程的工期目标得以实现。
（2）组织足够的劳动力投入本工程施工，在安装施工的高峰期组织力
量进行突击，并适当延长作业时间。
（3）对于在各专业中交叉作业中出现的一些在空间位置上各种管道交叉碰撞的现象，应与业主、监理及相关的各专业一起，针对现场的实际情况进行调整处理，按照以“柔”让“刚”，以“小”让“大”的原则组织施工。

（4）推行先进的施工方法和施工机具，提高机械化水平。在施工过程
中，应大量采用小型电动工具。垂直运输、吊装尽量采用。塔吊、升降机运输和吊装，以提高总体机械作业水平和工效。
二、施工组织管理
本工程按项目法组织施工，实行项目法管理，由项目经理全面负责。
组建高效精干的项目管理班子，按照施工规律和工程实际需要全权组织技术、质检、劳务、材料、安全等部门对工程施工的全过程进行系统管理，确保本工程的顺利完成。
安装工程施工管理人员组成见表2-1
三、施工进度计划
根据招标文件规定，本工程总工期为350日历天。根据我公司力量及工程实际情况，
我公司拟将工期控制在350天以内。据此，对本工程所需之材料、设备、施工机具的供应、劳动力的安排等进行组织准备。
本工程进度计划受控于总包进度计划，为了满足工期要求，将通过对安装进度的局部控制和调整来适应总进度计划，进而达到确保工期之目的。
计划的实施应做好以下几项工作：
（1）项目班子应在土建、安装总体进度计划指导下，由技术负责人编制月施工作业
计划，由各专业施工员向施工班组作月计划交底，使班组人员明确工作目标，并由各专业施工员对班组人员实施目标管理。
（2）项目经理和技术负责人应按时参加工程例会，协商土建、安装各专业、内外装
潢之间的交叉作业，平衡工程进度、工序切入、设备定货和进场等有关问题。解决施工中出现的各种矛盾和技术问题。
（3）安装期间项目班子应每两周或施工中出现不正常现象时，组织召开有各施工员、
班组长、和骨干技工参加的安装进度内部协调会，及时检查各专业工程进度及工序搭接的有关问题，平衡调度劳动力、施工机具，解决施工中出现的各种问题，确保总进度的顺利进行。
总体进度计划见表2-2

四、劳动力需用量计划
该工程计划用工13092工日,其中电气用工6074工日,管道用工3448工日 ,焊工1096工日,钳工、油漆工共276工日，其它辅助用工（小工）共2014工日。前期配合土建预留、预埋共投入38人，其中电工18人，负责电气管道的预留、预埋，管道工10人，负责管道、套管、预埋铁件的制作和预埋工作，焊工4人负责防雷和其它焊接工作，辅助工6人，其中固定2人配合焊工焊接防雷等工作，另外4人用作电工和管工需要时用工。进入安装阶段，共投入59人，其中电工30人，管工15人，焊工3人，钳工2人，油漆工2人，辅助工8人。后期主要工作为剩余安装工程、系统运行、系统调试和清洁卫生工作，共投入29人，其中电工10人，管工5人，焊工6人，油漆工2人，辅助工6人。竣工验收阶段共投入12人，其中电工5人，管工3人，焊工1人,辅助工2人，负责各自系统的维护和配和工程验收工作。
劳动力投入计划表见2-3
劳动力用工计划见表2-4

表2-3 劳动力投入计划
工 种
人 数
目前在何工地工作
计划进场时间
计划退场时间
电工
30
珠海
2004年1月初
2004年11月末
管道工
15
珠海
2004年1月初
2004年11月末
焊工
6
珠海
2004年1月初
2004年11月末
钳工
2
珠海
2004年1月初
2004年11月末
油漆工
2
珠海
2004年1月初
2004年11月末
辅助工
8
珠海
2004年1月初
2004年11月末

表2-4 劳动力用工计划表

工种(人)
2004年
合计
(工日)
1月
2月
3月
4月
5月
6月
7月
8月
9月
10月
11月
12月
电工
4
8
18
24
30
30
30
20
20
10
5

6074
管工
3
5
10
12
15
15
15
15
15
5
3

3448
焊工
4
4
3
3
3
2
2
2
6
6
1

1096
钳工

2
2
2

184
油漆工

2
2
2
2
1

276
辅助工
2
4
6
6
8
8
8
8
8
6
2

2014
合计
13
21
37
45
56
55
59
49
53
29
12

13092

五、施工机具及检测仪表
根据该工程的实际情况和各安装工程的工程量，为确保工程进度，按早准备，合理使用的原则，作出施工机具和检测仪表计划。
施工机具和检测仪表计划见表2-4
表2-5施工机具和检测仪表
序号
机具名称、牌
号、产地
已使用年 限
型 号
规 格
数 量
目前所
在 地
计划进出场时间
1
电动套丝机 成都
2
QT4-100
2
珠海
03.1-05.1
2
电焊机 顺德
1
BX-300
4
珠海
03.1-05.1
3
台钻
4
φ13
1
珠海
03.1-05.1
4
电动弯管机 成都
3
LS-89
1
珠海
03.1-05.1
5
砂轮切割机
1
φ400
2
珠海
03.1-05.1
6
冲击电钻 德国
1

6
珠海
03.1-05.1
7
手动试压泵 日本
1
1.6mpa
1
珠海
03.1-05.1
8
电动试压泵 简阳
3
10mpa
1
珠海
03.1-05.1
9
手拉葫芦
1
2t、3t、5t
6
珠海
03.1-05.1
10
楼梯
2

12
珠海
03.1-05.1
11
管子龙门架
1

10
珠海
04.7-04.12
12
兆欧表
1

2
珠海
03.1-05.1
13
接地电阻测试仪
1

1
珠海
03.1-05.1
14
万用表
1

2
珠海
03.1-05.1
15
压力表
0

5
珠海
03.1-05.1

第三章 施工工艺及技术措施
一、给排水安装工程
本给排水工程管材复杂，品种多，施工工艺多样,工程安装量大，配合预留预埋精
度高，隐蔽工程多。做好管道内部清洁，抓好塑料管、钢管连接，防止管路堵塞、漏水是确保本次管道工程施工质量的关键。针对本工程的特点、重点和关键，做好施工前期的各项准备工作及图纸会审，选择行之有效的施工组织及方法，对施工全过程进行可追溯的质量过程跟踪控制。加强与建设方、设计方、监理、土建及其他专业单位的协调，实行集中加工，现场组合的分区、分系统平行流水作业的动态控制计划管理。做好系统水压实验与系统安全试运行是确保本次安装优质、低耗、高速、安全、文明施工的重要环节。
（一）、材料供应
1、管道材料的规格应根据设计图纸及招标文件的要求，对不同用途和系统选用符合下表(见下页)要求的管材。其品质应符合符合国标；
2、所有材料均应是全新、无损伤的，并符合图纸及招标文件的标准要求；
3、为确保材料的统一性，管材及配件应为同一厂家的产品：
4、所有材料均应采购自合格供应商，进入现场时，应进行严格地检查，包括产品的规格、型号、数量、几何尺寸、外观质量、生产厂家是否有与批号、数量相符合的出厂合格证、产品说明书、质量检验证，进行实地抽测并做好记录；对于甲供材料，亦需如此办理。
5、验收合格的产品，在现场要分类存放、妥善保管，要设材料仓库，严格管材、设备、材料进出库的检验和领用手续，在施工现场要自始自终认真保管好供应商和制造厂提供的产品材料的材质标记、产品合格证明书和材质证明书，配管时一定要使管材、管件、阀门与施工图纸保持一致，并做好施工原始记录，严禁材质、规格、等级、品种错乱的问题发生。
管材选用见表3-1
表3-1 管 材 选 用 表

管道系统
管道部位
管道材质
连接方式
备注
给水管道
室内
PPR
熔接

钢塑复合管
丝接

排水管道
室内
UPVC排水塑料管
粘结

消防管道
室内
镀锌钢管
丝接

（二）、施工顺序：
本施工组织设计根据管道安装的特点、重点和难点采用如下施工顺序：
预留预埋——给水管安装——水压试验——排水管安装——给排水支管安装——系统水压试验——排水管灌水试验————管道系统冲洗消毒——系统工程收尾验收同时，本组织设计拟设置管道综合加工场，即采取现场实测，集中预制成管道加工组合件，然后将管道组合件运往现场组合安装。
在综合加工场可以最大限度地实现操作工序的机械化，尽可能地采用机械切割、下料、套丝、开孔加工。一方面改变了管道下料、加工与焊接的条件和环境，同时最大限度降低交叉作业，有利于提高工程质量，确保安全施工和文明施工，另一方面又实现了多工序的平行流水作业，加快了施工进度。
综合加工场的设置要综合考虑安装进度计划的要求，以满足不同规格、品种、材质的管道材料和零部件的检验、下料、切割、坡口、套丝、组对、焊接、试压、清洗、除锈、防腐等各工序的施工技术和质量要求。在加工场内还应考虑管道材料及其管路附件、阀门的试压、检测、清理、原材料和成品半成品组合件的堆放与运输。
（三）、沟槽开挖、回填及管基处理。
1、本工程有部分管道需埋地敷设。管沟开挖的宽度、深度、放坡系数、防护支撑应根据图纸按GB50242－2002《建筑给水排水及采暖工程施工及验收规范》要求进行。
当地下水位高或雨季施工时，应采取降水及排水措施，使沟槽不受浸泡：
2、给水管须敷设在未经拢动的原十层上，当敷设在软弱土层时，应用粘土分层夯实后敷设，夯实密度不低于95％；当敷设在岩石或半岩石层时，需在岩石或半岩石层上铺厚度为200mm的中砂或粗砂垫层；
3、沟槽挖好后，对沟底进行夯实找平，若遇淤泥须报请设计院及监理和甲方按S222／3做混凝土基础；
4、当管道敷设完毕后，进行回填。回填应在管道施工完毕并经检验合格后，管基混凝土强度达到设计标号的70％(强度不小于5N／mm) 后进行。回填土应无有机物、砖块等硬物，回填时应先排除沟槽积水，并检查管道支垫、防位移措施齐全后分层、对称回填夯实，以防形成单向填筑而造成管道移位，夯实度不小于95％。
（四）、预留预埋：
管道安装前，必须密切配合土建进行预留预埋，其中有套管、构件、管道的预埋及孔洞的预留；为了保证预留预埋的准确、及时，应注意以下几点：
1、专业工长在熟悉图纸(包括相关土建图)的基础上，编制每层预留预埋统计表，注明标高、部位、规格。与相关专业会审后，交甲方、监理、土建和设计单位各一份。并向施工班组进行交底、落实预制加工计划。砼浇灌前，会同有关人员进行现场检查，并做好记录。
2、钢制套管等预埋构件的制作和安装：
（1） 钢制套管及预埋构件的制作：管道穿越水池、水箱时，进出水管处按国标S312-8-8设置III型防水套管：穿越地下室外墙、顶板时，均加S312/2-6柔性防水套管，可参照国标图集制作。
（2） 剪力墙内套管安装：建筑结构钢筋绑扎好后，根据套管预埋的标高、几何尺寸，将套管安装找正，用电焊将套管与土建钢筋焊接牢固，再根据建筑结构需要对结构进行加强处理。然后支模，将套管浇固。
（3） 砖墙套管安装：按图纸标高，将套管置于隔墙处，用水泥砂浆找正固定，再浇灌砼。待管道安装完成后，用1：2.5水泥砂浆填塞密封。
（4） 孔洞预留：安装会同土建一道，首先核对预留方位标高、几何尺寸是否符合设计和规范要求(GBJ242—82表2.0.6)。然后安排人员配合预留和督促检查预留。给排水管道预留洞尺寸见表3-2
表3-2 给排水管道预留洞尺寸表
管径
50～75
75～100
125～150
200～300
孔洞尺寸㎜
100
200
300
400

(5)穿越防火分区时加装阻火圈或防火套管。
（五）、管道安装：
管道的安装应符合图纸要求，并按照国标GB50242－2002、CJJ／T29－98、GB／T5836.1－92、GB／T18033－2000等施工及验收规范以及质量评定标准施工，同时注意以下几点：
1、管道安装前应组织有关人员熟悉有关施工图纸、技术文件、规范、标准。
2、管材于安装前应进行清理，使之洁净、无污垢和毛刺，其管口的切割应平滑且不损坏管件，管端应铰口去除毛口。
3、管道安装应平行于墙壁，且应无扭曲，并留出足够的净空高度以保持通道清洁利于维修。排水横管按设计要求尽量抬高走在梁底上方方格空间内和贴梁底敷设。坡度应严格按图纸的规定敷设。无注明坡度者，给水管按i=0.002～0.005坡向泄水装置，排水管道坡度选用见表3-3。
表3-3 排水管道度坡选用表
管径
DN50
DN75
DNl00
DNl50
DN200
DN300
DN400
DN500
以上
坡度
0.035
0.025
0.02
0.01
0.008
0.005
0.005
0.003
0.003
最小
0.025
0.015
0.012
0.007
0.005

4、所有设备的管道均应单独设支撑，使设备、阀门不因管道或自身重量、伸缩而承受外力引起变形。
5、管道支撑只能连接在结构构件上，给水及排水立管底部的立管和弯管、弯管和弯管、弯管和水平管的连接需加强并设置支墩，有困难时，可设置加强的支、吊架，其承受能力应保证在使用时，不因动态负载引起颤动和位移。
6、管道垂直安装H≥5m时，每层设两个管卡；H<5m时，每层设一个管卡：排水立管的管卡距离不超过3米，立管支架安装在距楼地面1.5m～1.8m处。
7、水平管道支架的间距见表3-4：

表3-4-1 钢管支架最大间距(m)
公称直径
15
20
25
32
40
50
70
80
100
125
150
200
250
300
间距mm
2
2.5
3
3.5
4
4.5
5
5.5
6
6.5
7
7
7
7

表3-4-2 UPVC塑料排水管支架最大间距(m)
外 径
36
42
55
68
82
110
160
216
水平管

0.4
0.5
0.75
0.9
1.2
1.5
1.8
立 管

1.5
1.5
2.0
2.0
2.0
2.0

8、室外埋地给排水管路应敷设在夯实度不低于95％的夯实土或20mm沙垫找平层上。
9、水平管道中的阀门应安装成水平或垂直以保证其可操作性。
10、管道安装工作中和工作以后应对管道妥善防护以防外物击伤或受污染堵塞。
11、同一房间，同类型管道附件应分别安装在同一高度上。
12、螺管接头应用适当的锥形丝扣结合，接头必须用一氧化铝与甘油的粘稠混合物或用聚四氟乙烯带或其他有效的螺纹接头复合物加到阳螺纹上，进行结合。在接头完成以后不露出三圈以上螺纹，严禁以倒扣的方法调整公差。
13、给水立管和装有三个或三个以上配水点的支端始端，均安装可以拆装的连接管件，如活接头。管道转弯或对接时，需用大半径弯头及“丁”型接头：管道变径时，水平管应采用偏心变径管(以防形成气室)；垂直管道采用锥型管件应为标准配件。排水管道的横管与横管、横管与立管的连接必须采用45°三通、45°四通或90°斜三通，90°斜四通。排水立管与卜部水平管、出产管连接，采用2个45°弯头或弯曲半径不小于4倍管径的90°弯头代替。排水立管末端的弯头处需做C1O素混凝土管支墩。
14、管道穿越伸缩缝或沉降缝时需加柔性接头或将管做成方形伸缩器。
15、管道穿基础、墙、楼面和池壁的做法：
（1） 管道穿墙、穿楼板处，设置比管道直径大2号的套管：排水管穿楼板处预埋止水环；穿越屋面时必须采用金属套管，套管须高出屋面不小于lOO㎜，并应和土建密切配合，做好防水措施：
（2） 埋地UPVC塑料管出地坪处须设置护套管，高出地坪50㎜；
（3） UVPC塑料管在穿越基础墙时，设置金属套管，套管比塑料管大1～2号，套管与基础墙预留孔上方的净高高度≥lOO㎜；
（4） 管道穿室外墙时，按国标S312/2-6设置柔性防水套管；在水箱的进出水管处须按国标S312/8-8设III型防水套管，施工时应配合十建在浇捣混凝土时预埋好。池壁不得以手工凿洞进行补洞，可采用机械钻洞方式补洞，设于水池(箱)壁上的支架应预埋钢板，然后在钢板上焊支架，补做支架可采用膨胀螺栓；
（5） 管道嵌墙，墙槽尺寸的宽度为D+60mm，深度为D+30mm且应在土建施工时预留；
（6）给水管道埋深，如图纸无规定时，按以下标准施工：在阀门井、水表井处为地面以下1.2米，室外管段为地面以下0.6米；室内管道段为地面以下0.3米：
17、伸缩节的设置：
（1） 钢管伸缩节
a、钢管伸缩节设置间距见表3-5
表3-5 钢管伸缩节设置间距
钢管公称直径 DN
50
70
80
100
125
150
≥200
距 离
40
40
40
40
50
50
90

b、 伸缩节的工作压力与管道同压：
c、 道施工时应尽量利用管道转弯等自然补偿来代替伸缩器：
d、 采用了伸缩节的管道，在伸缩节之间、伸缩节与直线管端头距大于上表数值50％时的管道上需设置一个固定支架，其余为导向支架；
e、 固定支架、导向支架(滑动支架)按88R420施工；
f、 安装可曲挠橡胶接头或金属波纹补偿器的两端管道；均应设置支墩或支架，使其不承受管道重量；
（2）、UPVC管伸缩节
a、立管须每层设一个伸缩节；且两个伸缩节间距不大于4m，穿楼板处设防火套管
b、横干管设置伸缩节，一般不大于4m：
c、横支管上合流配件至立管的直线管段>2m时，应设伸缩节，但伸缩节最大间距不大于4m；
d、管道设计伸缩量D≤110时，不大于12 mm；D≥160时，不大于15mm；
e、伸缩节两端设滑动支架，伸缩节间中部设固定支架。
18、横管、排出管上检查口及清扫口设置要求见表3-6
表3-6 检查口和清扫口设置距离
管径(㎜)
清扫设备
种 类
距离(m)
废水
污水
50—70
检查口
15
12
清扫口
10
8
100～150
检查口
20
15
清扫口
15
10
≥200
检查口
25
20

注：外径小于llOmm的排水管道-上设置清扫口，其尺寸与管道同径：外径等于或大于llOmm的排水管道上设置清扫口，其尺寸应采用1lOmm；立管上的检查口距地均为1.0m，朝向以易检修方向为宜。风帽高出屋面隔热板0.3－0.4m，上人屋面需高出2.0m；安装在管道起端的清扫口，其清扫口与污水横管相垂直的墙面的距离不小于150mm，设堵头代替清扫口时，与墙面的距离不小于400mm；地漏顶面需比周围地面低5～lOmm，地面需有不小于l％坡度坡向地漏。
(19) 雨水立管设螺旋降噪器，每六层设立管消能装置。
(20) 室外排水管在接入市政下水道前，要认真核实标高无误后方可施工。如发现管道标高与市政府下水道标高有矛盾时，合同设计人员协商处理。
(21) 隐蔽工程需提前2天报建筑师核验。
(六)、管道连接：
1、钢管焊接：
（1） 碳钢管的焊接执行《现场设备、工业管道焊接工程施工及验收范》GB50236－98；
（1）焊工要求持有焊工技能考试合格证；
（2）焊接采用手工电弧焊，焊机的选用要求参数稳定，调节灵活，保证足够的焊接电流。
（3）管子两端应倒坡口，坡口角度及对口间距见表3－7
表3－7管道坡口及组对间隙
单位：㎜
序号
壁厚
组对间隙
坡口角度
钝边
1
δ≤6.35
3.2
37.50
1.0～1.5
2
δ＜6.35
4.8
37.50
1.5～4.0

坡口要求采用坡口机来完成并打磨平整；
（4）焊接前，坡口周围200mm以内的油污、水迹、铁锈、毛刺等杂质、杂物均应清除干净并露出金属光泽；
（5）管道对口时，应使内壁齐平，错U允许偏差为0.2倍壁厚且小于2nmi，纵向焊缝应错开lOOmm：焊缝不得设在套管内及支架上；
（6）每条焊缝均应焊透，焊缝表面质量外观成形良好，焊缝的宽度，加强高度应符合GB3242-87、GBJ236-87国家施工验收规范规定的标准。目视或放大镜检查其焊缝表面不得有裂纹、气孔、焊瘤、咬肉夹渣、未溶合和弧坑等焊接缺陷。焊材与母材应平缓过渡。
2、UPVC管连接：
（1） 管材应根据图纸及现场实测结果，结合各连接件的尺寸确定下管尺寸：锯管工具宜选用细齿锯等机具，断口应平整并垂直于轴线，断面处不得有任何变形；插口处可用中号板锉锉成15°～30°坡口，厚度为管壁厚度的1/3～1/2，长度一般不小于3mm，坡口完成后将残屑清除干净：
（2）管材、管件在粘接前应用棉纱及干布将承口外侧擦试干净，使被粘接面保持清洁，无尘砂水迹。当表面沾有油污时，须用棉纱蘸丙酮等清洁剂擦净：
（3）配管时应将管材与管件承口试插一次，在表面划出标记，管端插入承口的深度见表3-8
表3-8 管道粘接时插入深度
单位：mm
序号
管外径
管端插入承口深度
1
50
25
2
75
40
3
110
50
4
160
60

（4）用油刷蘸胶粘剂涂刷被粘接接插口外侧及粘接承口内侧时，应轴向涂刷，动作应迅速，涂抹均匀，且涂刷的胶粘剂应适量，不得漏涂或涂抹过厚；
（5）承插口涂刷胶粘剂后，应及时找正方向将管子插入承口，使其准直，再加挤压。应使管端插入深度符合所划标记，并保证承插接口的直度和接口位置正确，还应保持静待2～3min，防止接口滑脱，预制管段节点间误差不大于5mm；
（6）承插接口插接完毕后，应将挤出的胶粘剂用棉纱或干布蘸清洗剂擦试干净，然后根据胶粘剂的性能和气候条件静置至接口固化为止；
3 螺纹连接：
（1）管子宜采用机械切割，切割面不得有毛边、毛刺，管子螺纹密封面应符合现行国家标准《普通专用螺纹基本尺寸要求》《普通专用螺纹公差与配合》、《管路旋入端专用螺纹尺寸系列》的有关规定；
（2）当管道变径时，宜采用异径接头，在管道弯头处不得采用补芯；
当需要采用补芯时，三通上可用1个，四通上不应超过2个，公称直径大于50mm的管道不宜采用活接头；
（3）专用连接的密封填料应均匀附着在管道的螺纹部分：拧紧螺纹时，不得将填料挤入管道内：连接后，应将连接处外部清理干净；
（4）接头完成后不得露出三圈以上螺纹，严禁以倒扣的方法调整公差。
（5）管道安装完毕，应进行系统试压。试压前应全面检查各安装件、固定支架等
是否安装到位；
（6）管道试压应分段、分层、分片进行，当管道承压时，不得转动接头、螺母等部件，管道试压的加压速度、持压时间、压力值、试压合格标准应按有关标准规执行。
(七)、阀门安装
1、按招标文件，除图纸上已注明者外，其余DN≤50mm采用球阀，DN＞50mm采用闸阀
2、所有阀门在安装前均应按设计文件核对其型号，做启闭检查其阀件的启闭动作是否灵活、可靠；做强度实验并及时填写检验报告；
3、阀门安装前应根据介质流向确定其安装方向；
4、阀门安装时应在关闭状态安装，并有明显标志标示其开关方向；
除设计注明常闭的阀门外，各系统的阀门在正常运行时均为常开；
5、电动阀应在安装前逐个测试，明确启闭方向；
6、法兰阀门在紧固时应按对角线拧紧法兰螺栓，严禁强力对孔；
7、所有阀门安装完成以后均需用白字刻在胶面上或采用建筑师批准的方法做标示，上面用中文标明其用途。可用轻型金属带扣在阀门或附近水管上。
（八）、系统水压试验与清洗及运行
系统水压实验、清洗及运行是检验施工质量，保证系统正常运输的重要环节，界时，我们将根据设计图纸、工艺要求国家规范标准编制系统的试压、清洗和运行实施方案，报甲方审批后实施。现原则性要求如下：
1、系统的清洗(水冲洗)是待管道安装完成进行。系统的清洗(水冲洗)原则上按系统和分区的不同分别进行，即先冲洗主管，然后再冲洗支管，所有水管道系统的清洗原则上均采用自来水冲洗。管道可先用压缩空气吹扫，然后用水冲洗至排出水中不夹带泥砂、铁屑等杂质，且水色与进水口颜色一致时为合格。在进行冲洗以前，应先除去过滤器的滤网，待冲洗工作结束后再安上；管路系统冲洗时,水流不得经过所有设备。
2、系统水压试验是待水冲洗合格后进行，原则是按系统和分区的不同分别进行，先试主管(立管)，后试支管，等主、支管试验合格后，再按分区系统进行水压试验。
3、系统水压试验的压力等级严格按照设计图纸要求的规定进行，要求如下：
（1） 地下管道的试验须在管道安装以后及倒混凝土和地面回填以前，

地上管道必须在安装期内分段试验并必须在管道保温层及吊顶安装以前完成；
（2） 给水管道试验压力为工作压力加0.5MPa进行试压，以不渗不漏且10分钟内压降小于0.05MPa为合格；
（3）污水(含粪便污水和生活废水)管做灌水试验，灌水高度为一层楼，但排出(或排水横管)以最低层用水设备至室外检查井或排水横管之全程灌注满水试验，在10分钟内不渗不漏为合格；
（4）埋地的排水管道在隐蔽前进行灌水试验，其灌水高度应高于地面高度1.5米。先灌满15分钟后，再灌满延续5分钟，液面不下降为合格；
（5）污水立管以全部用水点启用时的流量作测试，在立管顶灌水1小时，目视其管道外壁及接口，以不渗漏为合格；
（6）雨水立管的试验，须将主管下端堵塞，再灌水至最上部的雨水口(高层建筑可按4层楼高度)，30分钟后液面不下降为合格；
（7）特别注意：系统灌水时，应先打开管道系统各处的排气阀。待水灌满后，关闭排气阀和进水阀，然后开始加压。压力应缓慢上升，一般分2—3次升至试验压力，中间要进行检查。施工时应注意所有检修工作必须在无压状态下进行
